Dies ist ein Nema 23 integrierter RS485 Closed-Loop-Schrittmotor mit einem Haltemoment von 2,3Nm(325,71oz.in) mit 14-bit encoder. Bei der iCL-RS-Serie handelt es sich um Schrittmotoren mit integriertem 14-Bit-Inkremental-Magnetencoder und -Antrieb. Basierend auf dem Standard-Modbus-RTU-Protokoll können mithilfe der RS485-Kommunikation bis zu 31 Achsen vernetzt werden. Durch die integrierte Einzelachsensteuerung kann in den meisten Punkt-zu-Punkt-Anwendungen die SPS eingespart werden, um die Kosten zu senken. Umfangreiche integrierte Diagnosefunktionen sowie Ein- und Ausgangssignale erleichtern die Einrichtung.
Die Motoren der iCL-RS-Serie sind äußerst zuverlässig und erschwinglich und bieten hervorragende Leistungen in vielen industriellen Anwendungen wie Solaranlagen, Textilien, Zivilbau, Robotik, Stromerzeugungsanlagen, 3C, Verpackung usw.
Hauptfunktionen
- 14-Bit-Single-Turn-Inkrementalgeber
- Geringer Lärm und Vibration, gleichmäßige Bewegung
- Schutz vor Überspannung, Überstrom usw.
- Bewegung kann über externe E/A oder RS485 oder HMI gestartet werden
- 20 - 50VDC Versorgungsspannung, maximaler Ausgangsstrom 7,0A Spitze
- Unterstützung des Modbus RTU-Protokolls, interne 16-Segment-Positionsbefehle
- Unterstützte Betriebsmodi: Profilposition, Profilgeschwindigkeit, Referenzfahrt
- 7 konfigurierbare digitale Eingänge, 3 optisch isolierte digitale Ausgänge
- RS232-Anschluss für Tuning-Software-Verbindung, RS485-Anschluss für Bewegungssteuerung
Elektrische Spezifikationen
- Hersteller-Teilenummer: iCL57-RS23
- Haltemoment: 2,3Nm(325,71oz.in)
- Stromspannung: 20 - 50VDC
- Isolationsklasse: B 130°C[266°F]
- Spitzenstrom: 0,5 - 7,0A
- Logische Eingangsspannung: 12 - 24V
- Ausgangsfähigkeit: 24V@100mA
- Maximale Baudrate: 115200
- Digitaler Eingang: 3
- Digitaler Ausgang: 1
- Befehlsquelle: Modbus-RTU

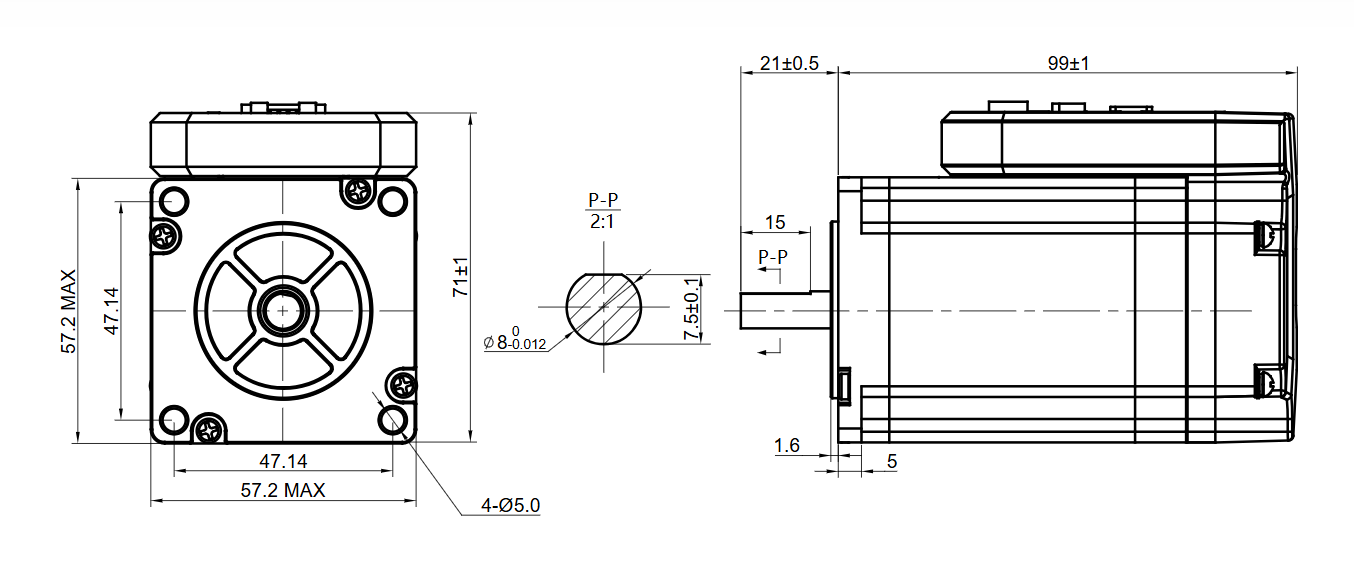

Physische Spezifikationen
- Rahmengröße: 57 x 57mm
- Körperlänge: 99mm
- Schaftdurchmesser: 8mm
- Schaftlänge: 21mm
- Gewicht: 1,23kg
Betriebsumgebung und andere Spezifikationen(Tj = 25°C/77°F)
- Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
- Luftfeuchtigkeit: 40%RH – 90%RH
- Betriebstemperatur (Kühlkörper): 0°C – 40°C (32°F – 104°F)
- Vibration: 10 – 50Hz / 0,15mm
- Lagertemperatur: -20°C – 65°C (-4°F – 149°F)
Packliste
- 1 x iCL57-RS23
- 1 x CABLE-PC-1: RS232-Kabel
- 1 x CABLE-TX1M0-ISV2: RS485-Kabel
