Diese Bremse ist eine nicht erregte Bremse und wird mit 24VDC betrieben. Sie kann ein maximales Haftreibungsdrehmoment von 0,06Nm(8,5oz.in) erzeugen. Es ist eine gute Wahl für Schrittmotoren der Größe Nema 11, 14.
Das Funktionsprinzip ist:
Wenn elektrischer Strom angelegt wird, wird der Anker durch die elektromagnetische Kraft in der Magnetkörperbaugruppe gezogen, die die Federwirkung überwindet. Dadurch kann sich die Reibscheibe frei drehen. Wenn die Stromversorgung unterbrochen wird, wird die elektromagnetische Kraft entfernt und die Druckfeder zwingt die Ankerplatte mechanisch dazu, die Reibscheibe zwischen sich und der Druckplatte einzuklemmen. Dadurch entsteht ein Drehmoment, um die Last zu halten.

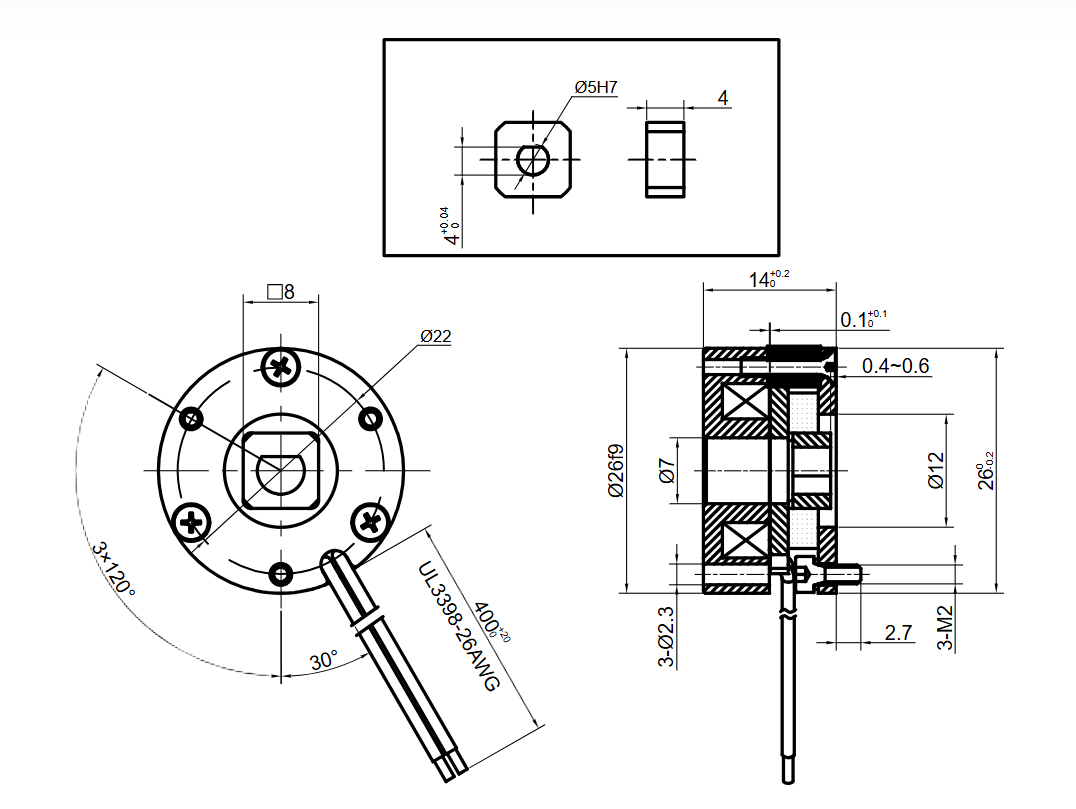

Bremsenspezifikation
- Bremsentyp: Nicht erregt
- Statisches Reibungsdrehmoment: 0,06Nm(8,5oz.in)
- Nennspannung: 24VDC
- Haltespannung: 7VDC
- Halteleistung: 1.4W
- Hitzebeständigkeitsklasse: F
- Max. Geschwindigkeit: 6000rpm
- Gewicht: 0,05kg
Vorsichtsmaßnahmen für den Bremseneinbau:
1. Der Motor muss über eine passende Hinterwelle verfügen.
2. Am Motor sind entsprechende Befestigungslöcher vorhanden und die Größe passt.
1. Der Motor muss über eine passende Hinterwelle verfügen.
2. Am Motor sind entsprechende Befestigungslöcher vorhanden und die Größe passt.
