Dieses CNC-Kit enthält:

• 3 x S-Serie Nema 23 Closed Loop Schrittmotor 3,00Nm(424,83oz.in) Encoder 1000PPR(4000CPR)
• 3 x Y-Serie V2.0 Closed-Loop-Schrittmotor-Treiber 0-7,0A 24-50VDC für Nema 17, 23, 24 Schrittmotoren
• 1 x 500W 48V 10,5A 115/230V Schaltnetzteil
• 3 x 1,7m(67 Zoll) lange Encoder- und Motorverlängerungskabel
• 1 x RS232-Debugging-Kabel

Motorspezifikation

• Hersteller-Teilenummer: 23HS40-5004D-E1000
• Motortyp: Bipolarer Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltedrehmoment: 3,00Nm(424,83oz.in)
• Nennstrom/Phase: 5,0A
• Phasenwiderstand: 0,6ohms ± 10%
• Induktivität: 2,3mH ± 20%(1KHz)
• Isolationsklasse: B 130°C [266°F]

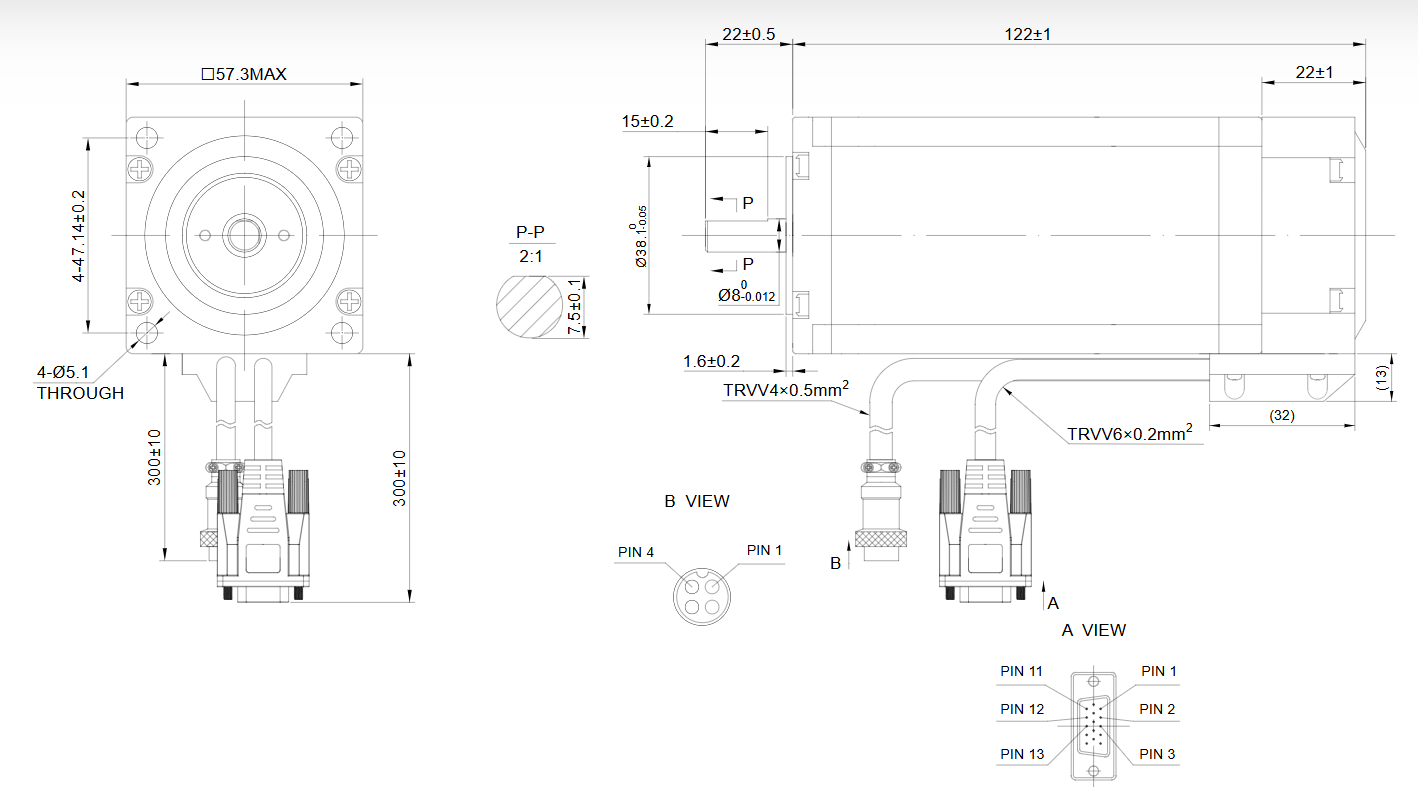

• Rahmengröße: 57 x 57mm
• Gehäuselänge: 122mm
• Wellendurchmesser: Φ8mm
• Wellenlänge: 22mm
• D-Cut-Länge: 15mm
• Kabellänge: 300mm

Encoder-Spezifikation

• Ausgangsschaltungstyp: Differenzialtyp
• Encodertyp: Optisch inkrementell
• Encoderauflösung: 1000PPR(4000CPR)
• Ausgangssignalkanäle: 2 Kanäle
• Min. Versorgungsspannung: 4V
• Max. Versorgungsspannung: 5V
• Ausgangsstrom: 100 mA
• Ausgangshochspannung: 5V
• Ausgangsniedrigspannung: 4,5V
• Max. Ausgangsfrequenz: 60kHz

Treiber Spezifikation

• Ausgangsspitzenstrom: 0~7A(0~5,6RMS)
• Eingangsspannung: +24~50VDC
• Logikeingangsstrom: 1~7,5mA
• Impulseingangsfrequenz: 0~200kHz
• Isolationswiderstand: 10MΩ

Netzteilspezifikation

• Teilenummer: S-500-48
• 48V DC 10,5A Ausgang
• AC-Eingangsspannungsbereich:92~135V/180~264VAC
• 115V/230V Wechselstrom über Schalter ausgewählt
• Hohe Effizienz, niedrige Kosten
• Umluftkühlung durch eingebauten Gleichstromlüfter
• Geringe Ausgangswelligkeit und -rauschen
• Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
• 215 x 115 x 50mm(Länge x Breite x Höhe)

Motor- und Encoderanschluss

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Encoder	EA+	VCC	GND	EB+	EB-	EA-
