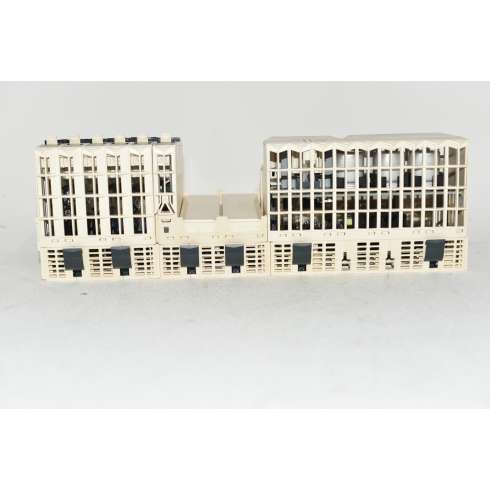

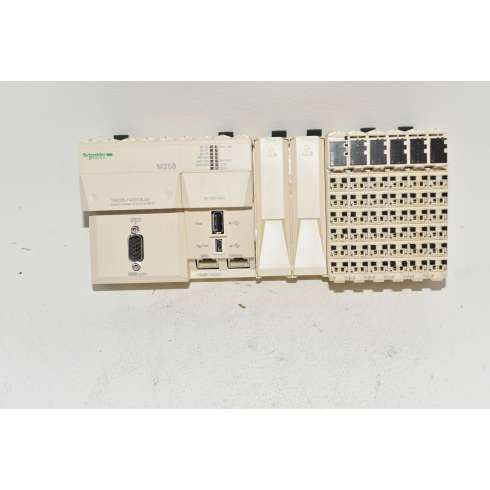

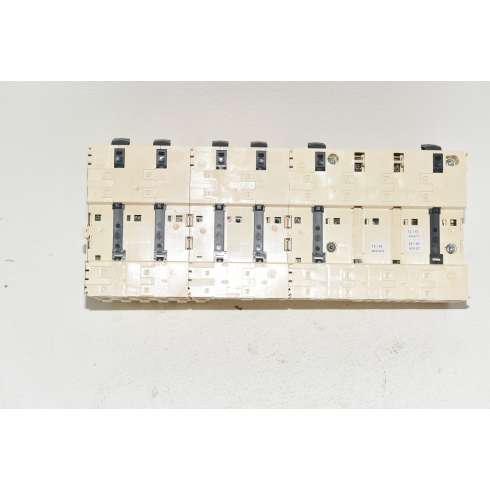

TM258LF42DT4LSO Schneider Base Compacte M258-42 I/O-24Vcc-CANopen

Cette fiche produit a été automatiquement traduite. Si vous avez des questions, n’hésitez pas à nous contacter.


  • 100% de retours positifs
  • Paiements sécurisés
  • Expédition rapide
TM258LF42DT4LSO Schneider Base compacte M258-42 E/S-24Vcc-CANopen
Livraison rapide - Expédié sous 24 heures
TM258LF42DT4LSO Schneider Base compacte M258-CTRL Eth/Can/SL/2PCI/42DIO/4AI/S-24Vcc
Série AD870168496

Le produit fait partie de la gamme Modicon M258, une offre de contrôleurs logiques destinée aux constructeurs de machines hautes performances. Il dispose de 42 E/S logiques, est alimenté en 24 V DC, comprend 5 ports de communication, 1 liaison série RS232/RS485, 1 port de programmation USB mini-B, 1 port de transfert de programme USB type A, 1 port Ethernet et 1 port CANopen. Il est livré avec des modules d'E/S avec un bornier débrochable avec levier de verrouillage et un bornier affichant les états d'E/S, ainsi qu'un module d'alimentation avec bornier débrochable et levier de verrouillage. Le contrôleur integra un processeur haute performance (22 ns/inst), plusieurs ports de communication tels que Ethernet et maître CANopen et des fonctions intégrées avancées telles que l'enregistrement des données, le serveur Web et le serveur FTP. Les types de logique d'entrée numérique sont le récepteur pour les entrées rapides, le récepteur pour les entrées régulières et la source pour les entrées logiques. Le type logique de sortie numérique est source. Dispose d'une isolation entre les canaux 500 Vrms et la logique interne ; il n'y a pas d'isolation entre les canaux. Il prend en charge 128 Mo de mémoire flash et 64 Mo de RAM interne. Le produit est classé IP20. Dimensions : 175 mm (largeur) x 85 mm (profondeur) x 99 mm (hauteur). Poids : 0,55kg. Il convient aux applications générales de contrôle de machines, de transport et d’emballage. Le produit est certifié CE, GOST-R CSA, C-Tick et CULus. Il est conforme aux normes CEI 61131-2, CSA C22.2 N.213, CSA C22.2 N.142 et UL 508. La capacité des contrôleurs logiques M258 peut être étendue grâce à l'offre de modules d'extension Modicon TM5. Le contrôleur est également équipé d'un levier de verrouillage pour le montage/démontage sur un rail DIN symétrique. Compacts et entièrement extensibles, ils sont conçus pour les constructeurs de machines (OEM) et offrent des solutions performantes en termes de contrôle de vitesse, de comptage à grande vitesse, de réseaux de mouvement et de communication.
Caractéristiques:
Présentation
Gamme de produitsModiconM258
Type de produitContrôleur logique
Produit pour applications spécifiques-
nombre d'E/S numériques42
nombre de sorties numériques12 sortie
4 sortie rapide
Piles et durées de fonctionnement
nombre d'entrées numériques10 pour une entrée rapide
12 par entrée
4 pour une saisie régulière
logique d'entrée numériqueArbre à entrée rapide
Eh bien, pour une contribution régulière
Source de saisie
Tension d'entrée numérique24V
Type de tension d'entrée numériqueCC
État de tension 1 garanti>= 15 V pour une entrée rapide
>= 15 V pour une sortie rapide
>= 15 V pour entrée régulière
État de tension 0 garanti<= 5 V pour une entrée rapide
<=5 V pour une sortie rapide
<= 5 V pour entrée régulière
courant d'entrée numérique4 mA pour une entrée rapide
4 mA pour entrée régulière
impédance d'entrée6 kOhm pour une entrée rapide
6 kOhm pour une entrée régulière
temps de filtrage configurable0 ms pour une entrée rapide/une entrée régulière et une sortie rapide
1,5 ms pour une entrée rapide/une entrée régulière et une sortie rapide
12 ms pour une entrée rapide/une entrée régulière et une sortie rapide
4 ms pour une entrée rapide/une entrée régulière et une sortie rapide
filtre anti-rebond2 µs...4 ms entrée rapide configurable/entrée régulière et sortie rapide
longueur maximale de câble entre les appareils<30m pour une entrée rapide
<30m pour une sortie rapide
<30m pour une entrée régulière
isolation entre les chemins et la logique interne500 Vrms CA
isolement entre les ruesPersonne
Logique de sortie numériqueSource
tension de sortie numérique24 V CC
Limites de tension de sortie19,2...28,8 V
courant de sortie numérique4 mA pour une sortie rapide
Tension d'alimentation nominale [Us]24 V CC pour l'alimentation des modules experts intégrés
24 V CC pour le segment d'alimentation E/S
24 V CC pour l'alimentation principale
Limites de tension d'alimentation20,4…28,8V
Courant nominal [In]0,04 A pour l'alimentation des modules experts embarqués
10 A pour le segment d'alimentation E/S
0,26 A pour l'alimentation principale
courant de pointe100 kA (durée = <= 70 s) pour l'alimentation principale
25 kA (durée = <= 500 s) pour le segment d'alimentation E/S
50 kA (durée = <= 150 s) pour la puissance des modules experts embarqués
1,2 A (durée = > 70 s) pour l'alimentation principale
consommation maximale en W13h03
description de la mémoireFlash 128 Mo
RAM interne 64 Mo
horloge en temps réelSans calibrage de l'horloge utilisateur, dérive de l'horloge < 30 s/mois à 25 °C
Avec horloge calibrée par l'utilisateur, dérive de l'horloge <= 6 s/mois
sauvegarde des donnéesVariables rémanentes et persistantesrémanentes CR2477M Renata, autonomie 1,5 ans
type de connexion intégrée1 liaison série isolée avec connecteur RJ45 femelle, protocole : Modbus avec méthode maître/esclave RTU/ASCII ou mode caractères ASCII RS232/RS485, plage de transmission : 300...115200 bps
1 liaison série isolée avec connecteur RJ45 femelle, protocole : Modbus Ethernet TCP/IP avec méthode esclave 10BASE-T/100BASE-TX
1 liaison série isolée avec connecteur USB mini B, portée de transmission : 480 Mbit/s
1 liaison série isolée avec connecteur USB type A, portée de transmission : 480 Mbit/s
1 CANopen avec connecteur SUB-D 9 mâle, protocole : CANopen avec méthode master
Vitesse de transmission125 kbit/s pour une longueur de bus de 500 m pour CANopen
250 kbit/s pour une longueur de bus de 250 m pour CANopen
50 kbit/s pour une longueur de bus de 1 000 m pour CANopen
500 kbit/s pour une longueur de bus de 100 m pour CANopen
10 kbit/s pour une longueur de bus de 5 000 m pour CANopen
1000 kbit/s pour une longueur de bus de 4 m pour CANopen
20 kbit/s pour une longueur de bus de 2 500 m pour CANopen
800 kbit/s pour une longueur de bus de 25 m pour CANopen
compter le nombre d'entrée8 entrée(s) de comptage à 200 kHz
reportage local1 LED par canal pour l'état des E/S
1 LED pour CAN0 STS
1 LED pour MBS COM
1 LED verte/rouge pour APP0
1 LED verte/rouge pour APP1
1 LED verte/rouge pour Eth NS (état du réseau Ethernet)
1 LED verte/rouge pour Eth ST (état Ethernet)
1 LED verte/rouge pour RUN/MS (état du module)
1 LED verte/rouge pour hôte USB
1 LED verte/jaune pour Eth LA (activité Ethernet)
1 LED rouge pour BATT (état de la batterie)
MarquageCAE
Support de montageRail DIN symétrique
Longueur175 millimètres
Hauteur99mm
Profondeur85 millimètres
Poids net0,55kg
Environnement
Normes de référenceUL508
CSA C22.2 n° 142
CEI 61131-2
CSA C22.2 No 213
Certifications de produitsGOST-R
cULus
C-Tique
ASC
température ambiante de fonctionnement0…55 °C avec déclassement de courant de 1,5 % par °C (installation horizontale)
0…60 °C avec facteur de déclassement (installation horizontale)
0…50 °C (installation verticale)
Température de stockage-25…70 °C
Humidité relative5…95 % sans condensation
Indice de protection IP3 barres de connexion conformes à la norme IEC 61131-2
Degré de pollution2 conforme à la norme CEI 60664
Altitude de fonctionnement0...2000 m
Altitude de stockage0…3000m
résistance aux vibrations1 gn à 8,4…150 Hz sur rail DIN
3,5 mm à 5…8,4 Hz sur rail DIN
Résistance aux chocs15 gn pendant 11 ms
Résistance aux décharges électrostatiques4 kV au contact conforme à la norme CEI 61000-4-3
8 kV dans l'air conformément à IEC 61000-4-3
résistance aux champs électromagnétiques1 V/m 2...2,7 GHz se conformer à IEC 61000-4-3
10 V/m 80...2000 MHz se conformer à IEC 61000-4-3
Résistance transitoire rapide1 kV conforme à IEC 61000-4-5 (E/S)
1 kV conforme à IEC 61000-4-5 (câble blindé)
2 kV conforme à IEC 61000-4-5 (ligne électrique)
Résistance aux surtensionsMode différentiel 0,5 kV conforme à la norme CEI 61000-4-5
Mode commun 1 kV conforme à la norme CEI 61000-4-5
Troubles rayonnés/conduitsCISPR11
Conditionnement
Unité de mesure d'emballage 1PCE
Nombre d'unités par paquet 11
Pack 1 : hauteur13 400 cm
Pack 1 : largeur16 000 cm
Pack 1 : Profondeur31 500 cm
Pack 1 : poids781 000 g

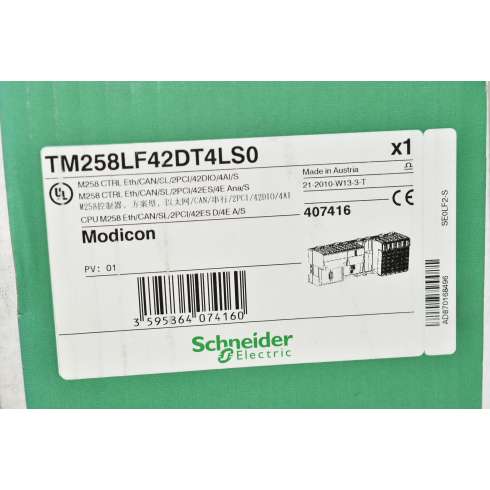

Ce que vous voyez sur la photo est expédié. Ne pas retirer l'autocollant blanc bleu appliqué (voir photo). L'autocollant indique que l'article a été vendu par mon entreprise
