I26C Universal OBD2 Diagnose Stecker 16 Pin Ersatz Reparatur Konfektionierung |
|||||||||||||||

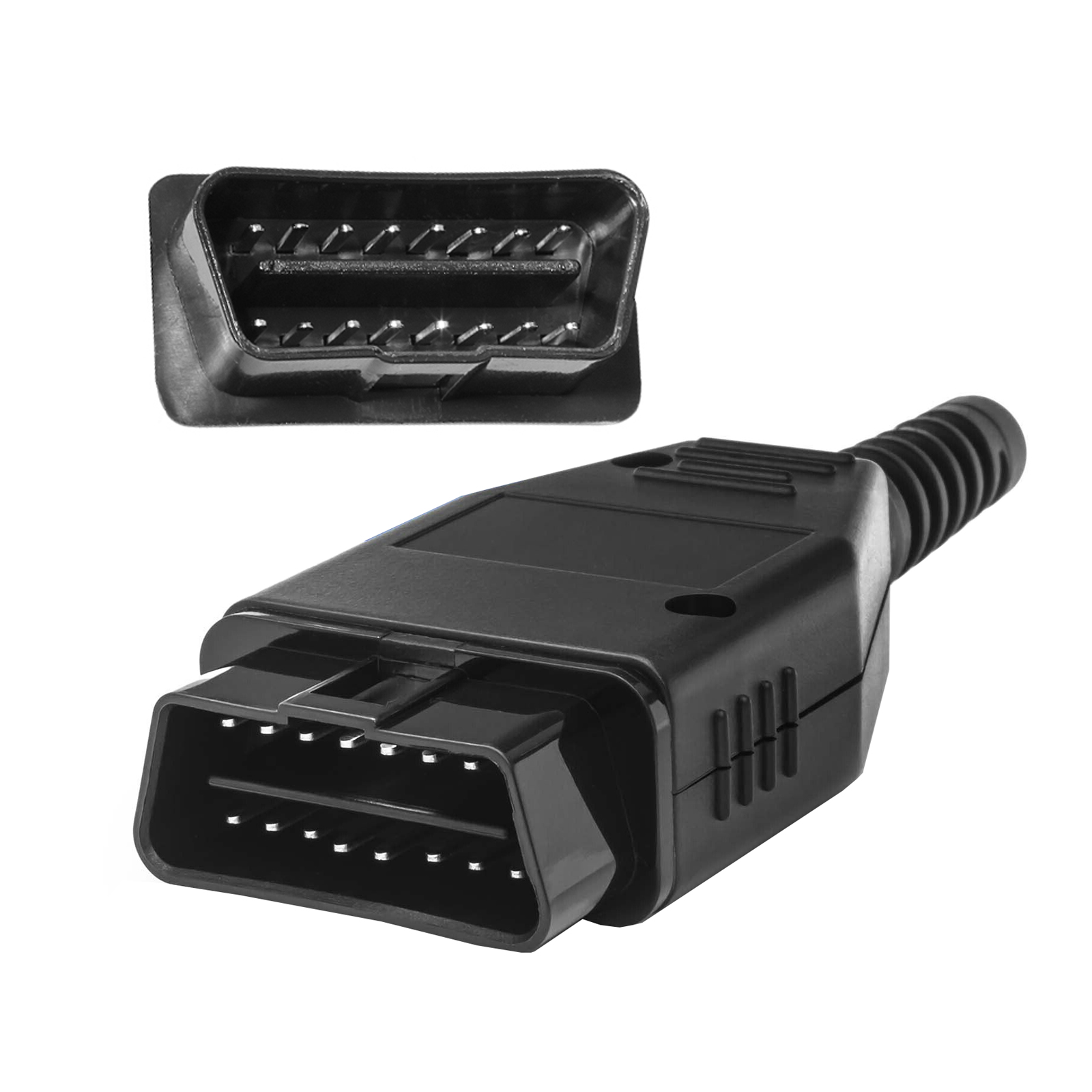

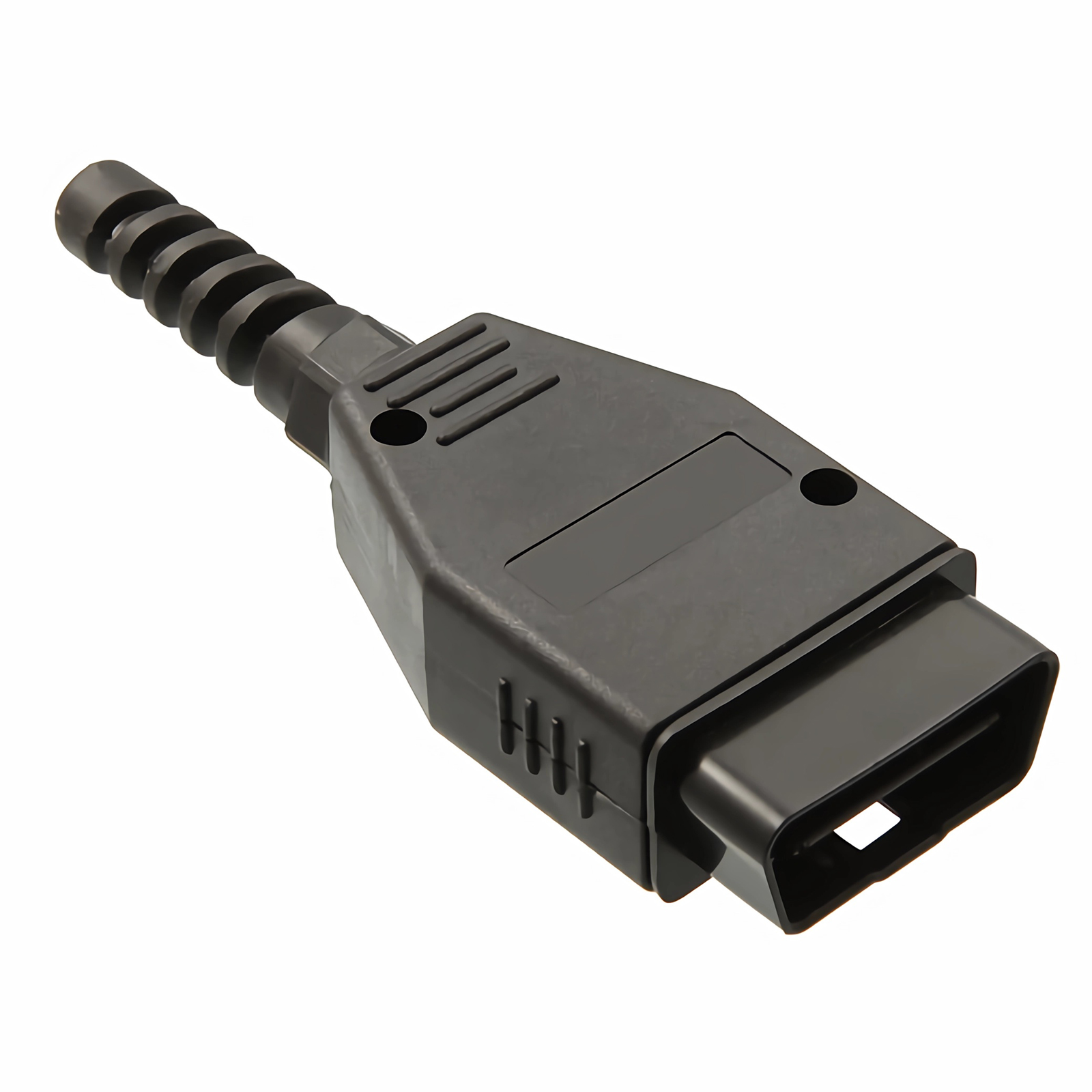

Der I26C OBD2 16-Pin Stecker ist ein genormter J1962 (OBD-II/EOBD) Steckverbinder zum Herstellen oder Reparieren von Diagnosekabeln.

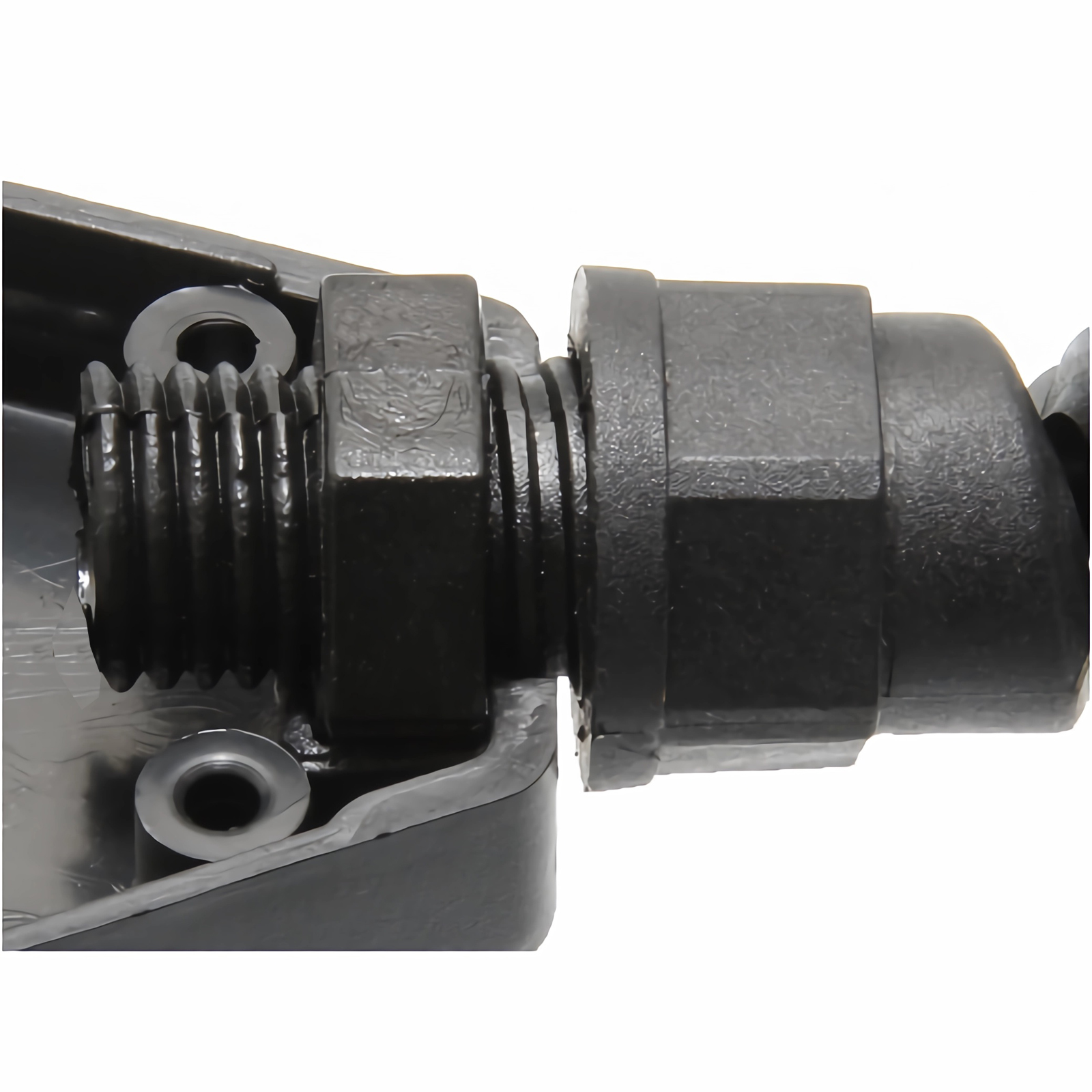

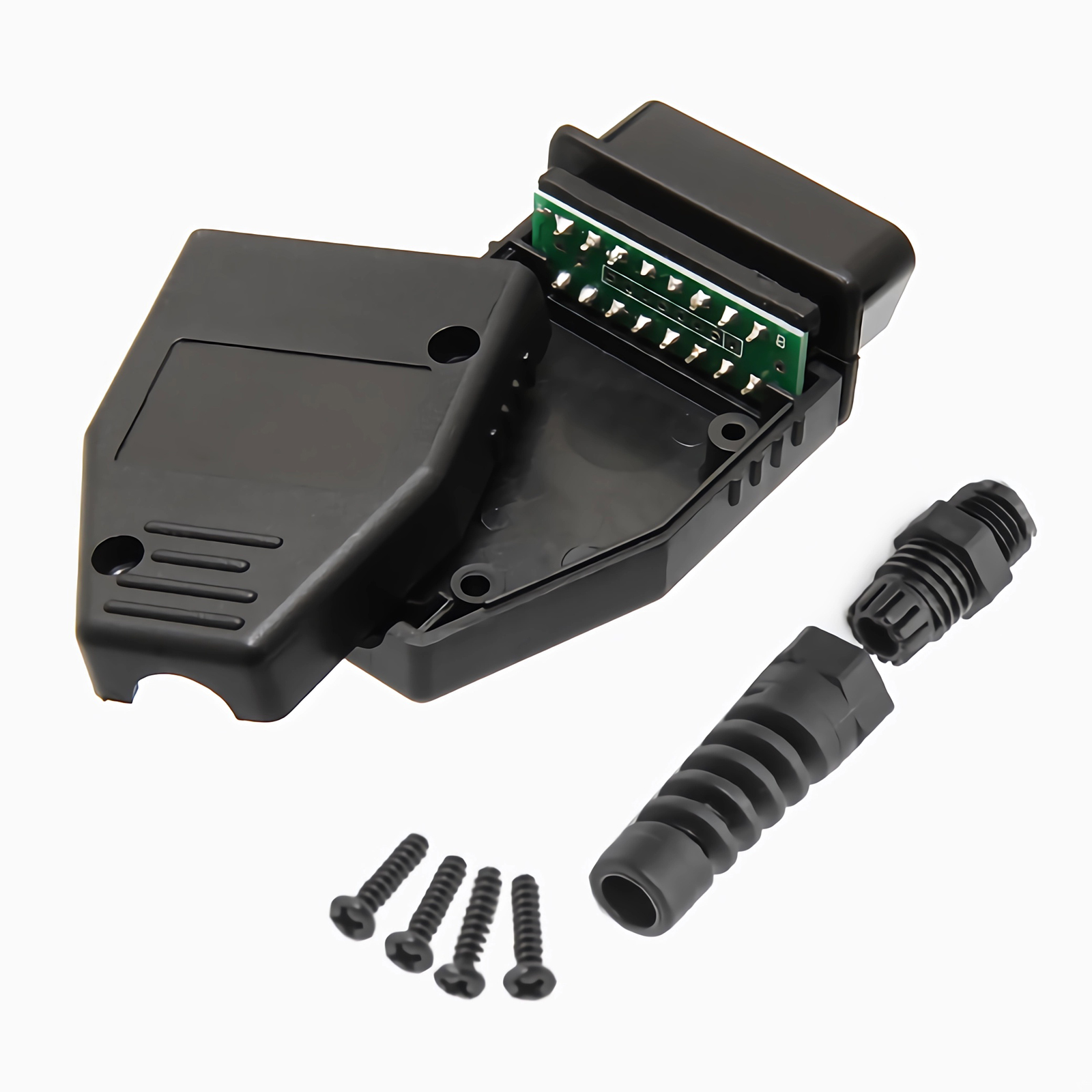

 Geeignet für Fahrzeuge mit OBD-II Schnittstelle und ideal zur Selbstkonfektionierung oder als Ersatzteil. Ideal zur Selbstkonfektionierung geeignet oder als Ersatzteil bzw. Austausch, die Pins sind bereits fertig in den Stecker eingefasst so dass die benötigten Kontakte/Kabel einfach aufgelötet werden können. Die Kontakte (Pins) sind bereits im Stecker eingesetzt, so dass die benötigten Kabel direkt aufgelötet werden können. Kabelanschluss über Lötverbindung auf Platine (16 Pins). Pin Belegung: 2. J1850 Bus+ 4. Fahrzeug Masse 5. Signal Masse 6. CAN High (J-2284) 7. ISO 9141-2 K Ausgang 10. J1850 Bus 14. CAN Low (J-2284) 15. ISO 9141-2 L Ausgang 16. Batterie-Spannung +12V Gehäuse zur Aufnahme einer Platine geeignet. Durch die vierfache Verschraubung ist absolute Stabilität gewährleistet. Vorteile:
Anwendungsbereiche:
Hinweis:
|
|||||||||||||||
 |
|||||||||||||||
 |
 |
||||||||||||||
|
|||||||||||||||
 |
 |
||||||||||||||
|
|||||||||||||||
 |
|||||||||||||||
 |
|||||||||||||||
 |
|||||||||||||||
|
|||||||||||||||
|
|||||||||||||||
 |
|||||||||||||||
|
|||||||||||||||
|
|||||||||||||||
 |
|||||||||||||||
