1. Produktübersicht

2. Kernvorteile

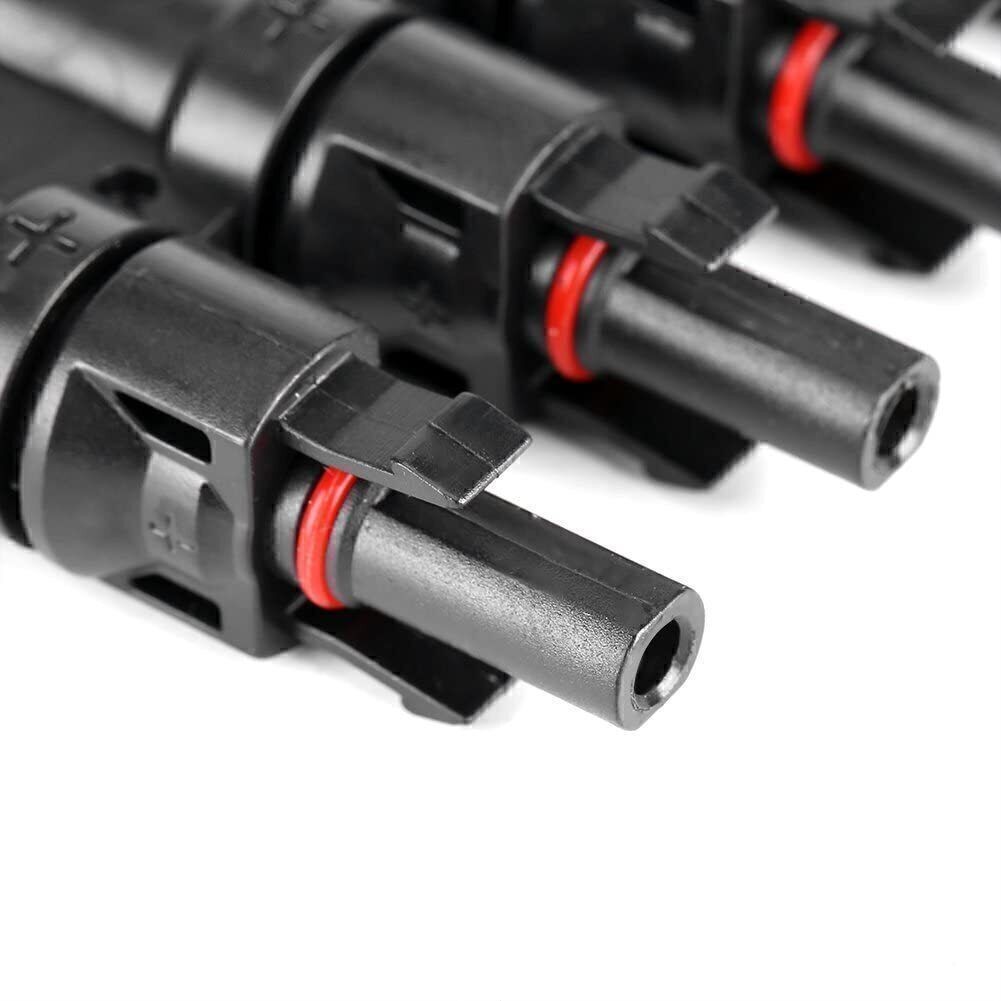

• Universelle MC4-Standardkompatibilität: Alle MC4 Y Stecker 2-fach, MC4 T Stecker 3-fach und MC4 T Stecker 4-fach werden streng nach dem internationalen MC4-Schnittstellenstandard hergestellt. Sie passen nahtlos zu allen Marken von MC4-Photovoltaik-Verbindern, Modulen und Wechselrichtern und können direkt als Ersatz für Originalteile gleicher Spezifikation verwendet werden.
• IP67-Wasserdicht und Staubdicht: Mit integrierter Dichtstruktur und hochwertigen Gummidichtungen erreichen alle drei Modelle die Schutzklasse IP67. Selbst unter rauen Außenbedingungen wie Starkregen, Sandsturm, Schnee und Frost behalten sie gute Isolations- und Dichtungseigenschaften und beseitigen Stromschlaggefahren.
• Hochwertiges flammhemmendes Material: Das Gehäuse besteht aus UL94-V0-zertifiziertem flammhemmendem PPO-Engineering-Kunststoff mit hervorragender UV-Beständigkeit, Temperaturbeständigkeit und Alterungsbeständigkeit. Die Kontakte bestehen aus verzinntem Kupferlegierung mit geringem Kontaktwiderstand und hoher Leitfähigkeit, sodass sie auch bei langfristiger Nutzung nicht überhitzen.
• Sicheres selbstverriegelndes Design: Eingebautes selbstverriegelndes Schnappverschluss-Design für feste Verbindungen, die sich nicht leicht lösen. Zusätzlich verfügt es über eine Fehlsteckschutzfunktion, um eine Vertauschung von Plus- und Minuspol zu vermeiden. Es hält über 1000 Steckzyklen stand und hat eine lange Lebensdauer.

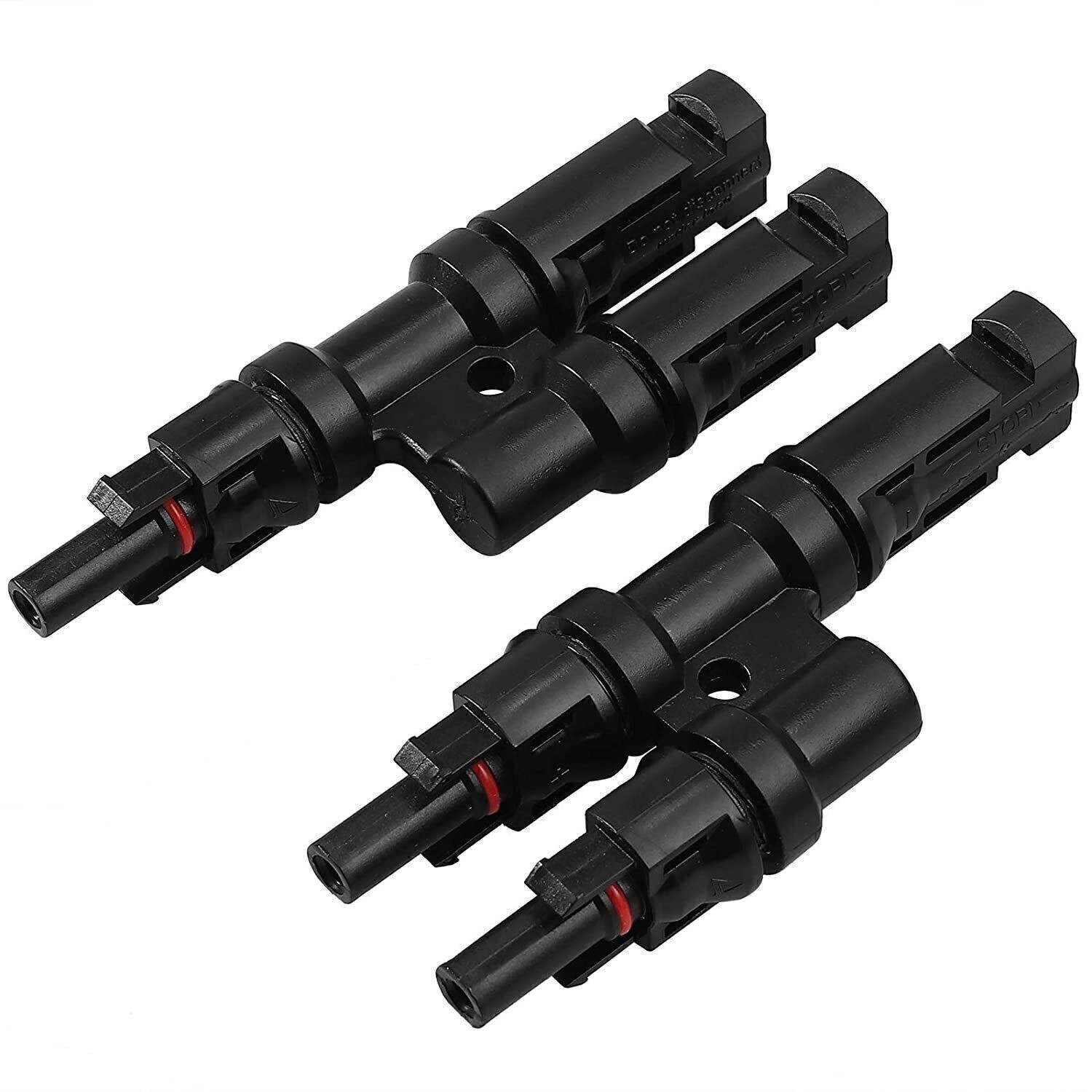

• Mehrere Spezifikationen für flexible Anforderungen: Wir bieten drei gängige Modelle an: MC4 Y Stecker 2-fach für die Zusammenführung von 2 Modulen, MC4 T Stecker 3-fach für 3 Module und MC4 T Stecker 4-fach für 4 Module. Jedes Set enthält einen passenden Stecker und eine Buchse, um den vollständigen Sammelbedarf für die Plus- und Minuspole zu erfüllen.
• Einfache Installation ohne Spezialwerkzeuge: Die Installation ist einfach und unkompliziert. Mit einer Standard-MC4-Crimpzange können Sie die Kabel problemlos anschließen. Die Steckverbindung erfolgt per Handohne zusätzliche Werkzeuge, was die Installationszeit erheblich verkürzt.

4. Installations- und Bedienungsanleitung

Sicherheitshinweis

Installationsschritte

1. Bereiten Sie Photovoltaik-Spezialkabel, Abisolierzange und MC4-Crimpzange vor. Entfernen Sie etwa 8mm Isolierung von den Enden der zu sammelnden Photovoltaik-Kabel, um den Kupferkern freizulegen.
2. Stecken Sie den Kupferkern in den MC4-Anschluss und crimpen Sie den Anschluss fest mit dem Kabel mit der Crimpzange. Stellen Sie sicher, dass die Crimpverbindung fest und ohne Lockerung ist.
3. Stecken Sie die gecrimpten Anschlüsse jeweils in die entsprechenden Zweiganschlüsse des MC4 Y Stecker 2-fach, MC4 T Stecker 3-fach oder MC4 T Stecker 4-fach. Ein "Klick"-Geräusch zeigt an, dass der Anschluss vollständig eingerastet ist.
4. Verbinden Sie den Hauptanschluss des Zweigverbinders mit dem Hauptkabel des Photovoltaik-Systems oder dem entsprechenden Anschluss des Wechselrichters. Stellen Sie ebenfalls sicher, dass der Schnappverschluss vollständig verriegelt ist.
5. Überprüfen Sie nacheinander alle Verbindungsstellen auf Festigkeit. Nachdem Sie bestätigt haben, dass keine Lockerungen und keine freiliegenden Kupferkerne vorhanden sind, stellen Sie die Stromversorgung des Photovoltaik-Systems schrittweise wieder her.

Demontagemethode

6. Häufig gestellte Fragen (FAQ)
