Beschreibung

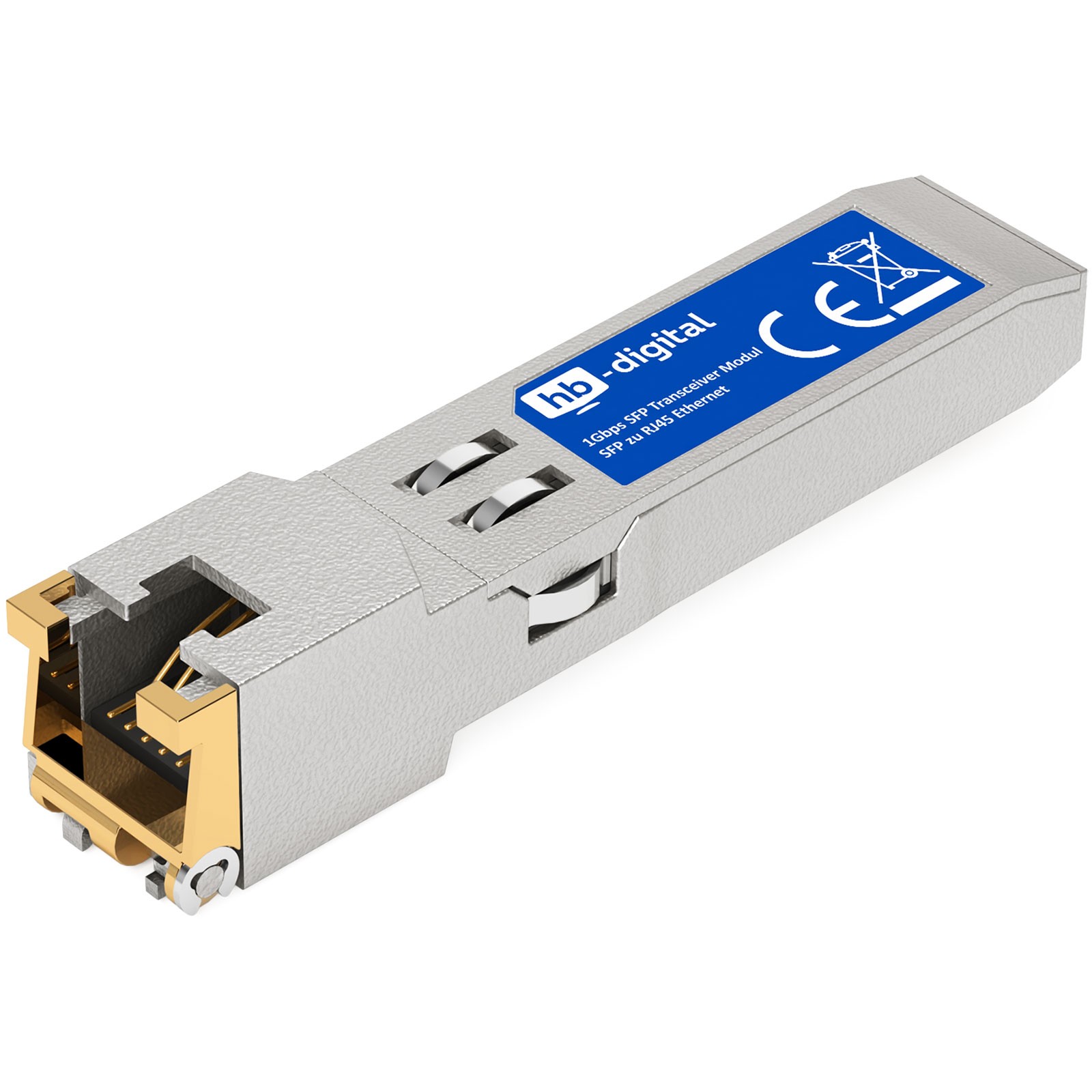

1G SFP Transceiver Modul RJ45 – 10/100/1000Base-T bis 100 m



Allgemeine Informationen: Das 1G SFP Transceiver Modul erweitert kompatible Netzwerkgeräte mit einem zusätzlichen RJ45-Anschluss für 10/100/1000Base-T. Das kompakte Kupfer-SFP-Modul wird in einen freien SFP-Uplink-Port eingesetzt und ermöglicht eine Gigabit-Ethernet-Verbindung über ein herkömmliches Kupfer-Netzwerkkabel.

Funktion: Der SFP RJ45 Transceiver setzt die 1000BASE-X-Schnittstelle des Hostgeräts auf eine elektrische 10/100/1000Base-T-Verbindung um. Dadurch können Switches, Medienkonverter und andere kompatible Netzwerkgeräte über RJ45 mit vorhandener Kupferverkabelung verbunden werden.

Anwendung: Das SFP Modul eignet sich für Netzwerkschränke, Serverräume, Büroinstallationen und industrielle Netzwerkanwendungen, wenn ein freier SFP-Steckplatz als zusätzlicher RJ45-Port genutzt werden soll. Die maximale Übertragungsdistanz beträgt bis zu 100 m über ein geeignetes Cat-5-Netzwerkkabel.

Installation: Dank Plug-and-Play und Hot-Plug kann das Modul bei kompatiblen Geräten ohne Neustart eingesetzt oder ausgetauscht werden. Auto MDI/MDI-X erkennt die Belegung der angeschlossenen Ethernet-Verbindung automatisch, sodass kein spezielles Crossover-Kabel erforderlich ist.

Bauform: Das vollständig aus Metall gefertigte Gehäuse unterstützt eine geringe elektromagnetische Störaussendung und schützt die integrierte Elektronik. Der kompakte RJ45-Anschluss ermöglicht den direkten Anschluss eines standardmäßigen Netzwerkkabels.

Technik: Das Modul unterstützt bidirektionale Datenverbindungen bis 1,25 Gbit/s sowie 10/100/1000Base-T auf der RJ45-Seite. Die typische Leistungsaufnahme beträgt 0,56 W, die maximale Leistungsaufnahme 1,04 W. Die Versorgung erfolgt mit 3,3 V DC.

Kompatibilität: Der Transceiver ist MSA-konform und laut Hersteller mit Netzwerkgeräten zahlreicher Marken kompatibel. Die tatsächliche Unterstützung kann jedoch vom Gerätemodell, der Firmware und der Konfiguration des SFP-Ports abhängig sein.

Fazit: Das 1G SFP Transceiver Modul mit RJ45 ist eine praktische Lösung, um einen kompatiblen SFP-Port in einen 10/100/1000Base-T-Anschluss umzuwandeln. Hot-Plug, Auto MDI/MDI-X, das robuste Metallgehäuse und eine Reichweite bis 100 m ermöglichen einen flexiblen Einsatz in bestehenden Gigabit-Netzwerken.



Technische Daten





Lieferumfang





FAQ



Was ist ein Kupfer-SFP-Modul?

• Ein Kupfer-SFP-Modul wandelt einen kompatiblen SFP-Port in einen elektrischen RJ45-Netzwerkanschluss um. Dadurch lässt sich ein gewöhnliches Kupfer-Netzwerkkabel am SFP-Port verwenden.

Welche Geschwindigkeiten unterstützt das SFP RJ45 Modul?

• Die RJ45-Schnittstelle unterstützt 10/100/1000Base-T. Die bidirektionale interne Datenverbindung des Moduls ist für bis zu 1,25 Gbit/s ausgelegt.

Welche maximale Reichweite ist möglich?

• Mit einem geeigneten Cat-5-Netzwerkkabel beträgt die maximale Übertragungsdistanz bis zu 100 m.

Kann das Modul in einem SFP+ Steckplatz verwendet werden?

• Das ist nur möglich, wenn das verwendete Netzwerkgerät im SFP+ Steckplatz auch 1G-SFP-Module und Kupfer-Transceiver unterstützt. Bitte beachten Sie die Angaben des Geräteherstellers.

Muss das Netzwerkgerät für die Installation ausgeschaltet werden?

• Das Modul ist Hot-Plug-fähig. Bei einem kompatiblen Gerät kann es im laufenden Betrieb eingesetzt oder entfernt werden, ohne das gesamte Netzwerkgerät neu zu starten.

Was bedeutet Auto MDI/MDI-X?

• Auto MDI/MDI-X erkennt die Belegung der Ethernet-Verbindung automatisch. Dadurch ist normalerweise kein spezielles Crossover-Kabel erforderlich.

Ist das SFP Modul mit jedem Switch kompatibel?

• Nein. Die Kompatibilität hängt vom Switch-Modell, der Firmware, der Portkonfiguration und der Unterstützung von Kupfer-SFP-Modulen ab.
