Merkmal:

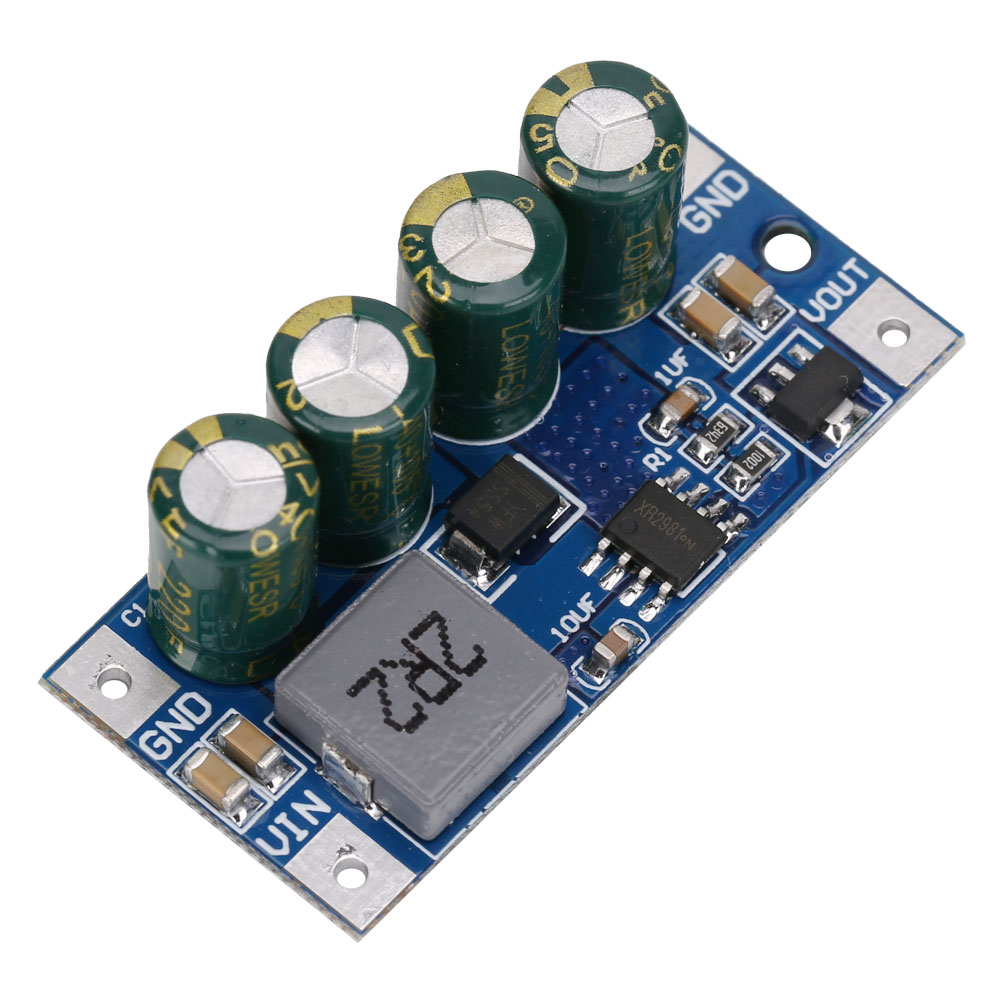

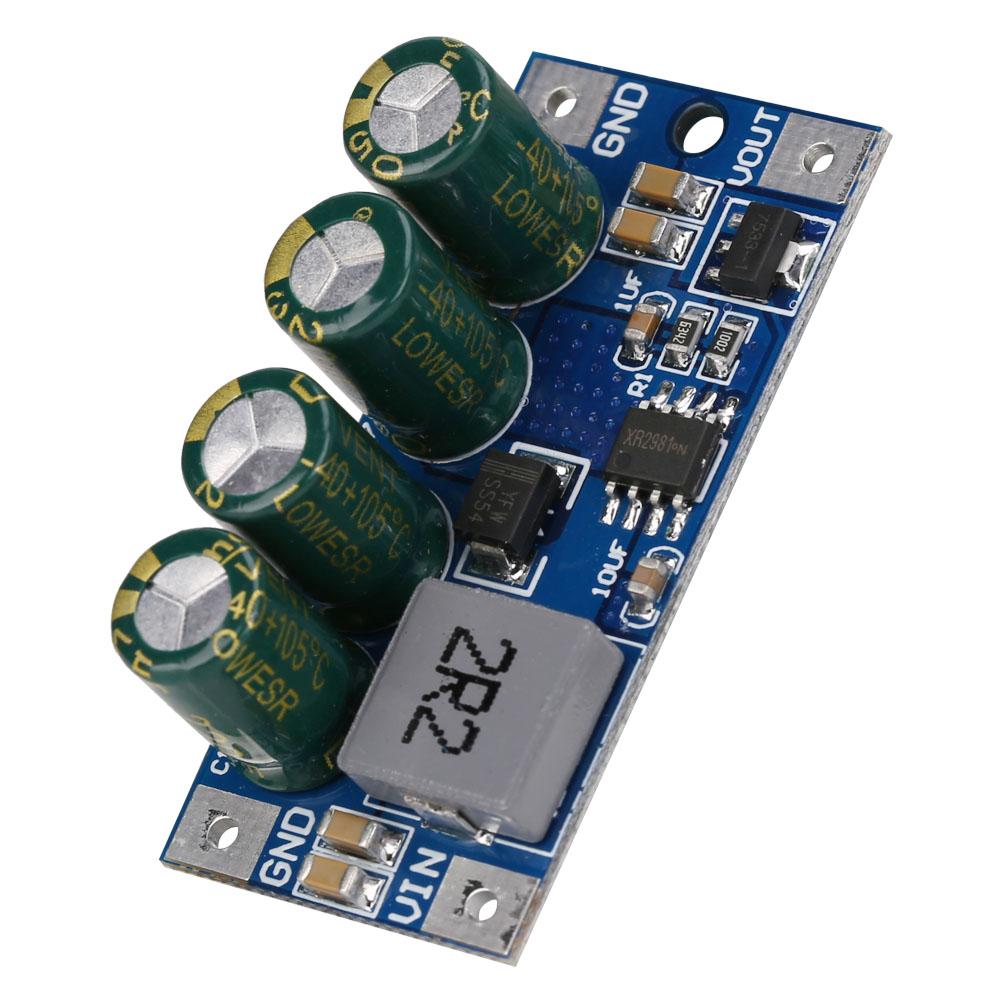

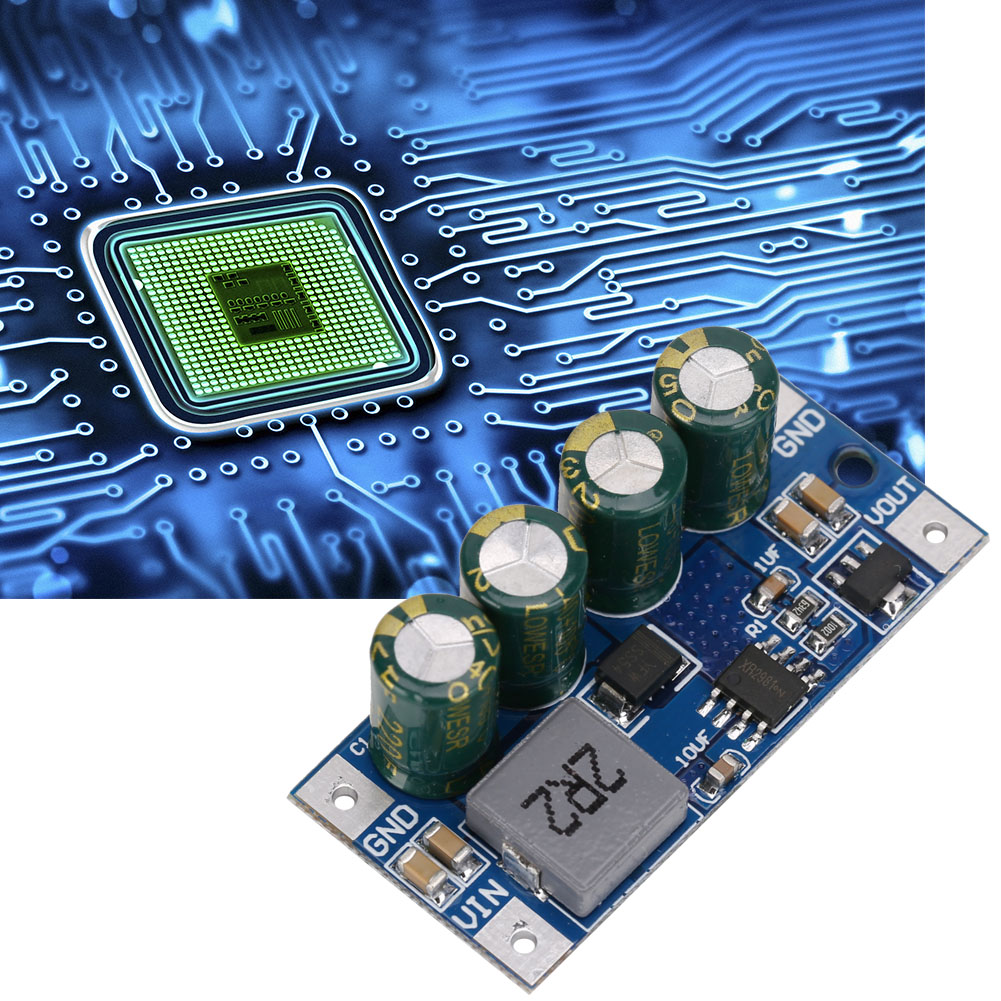

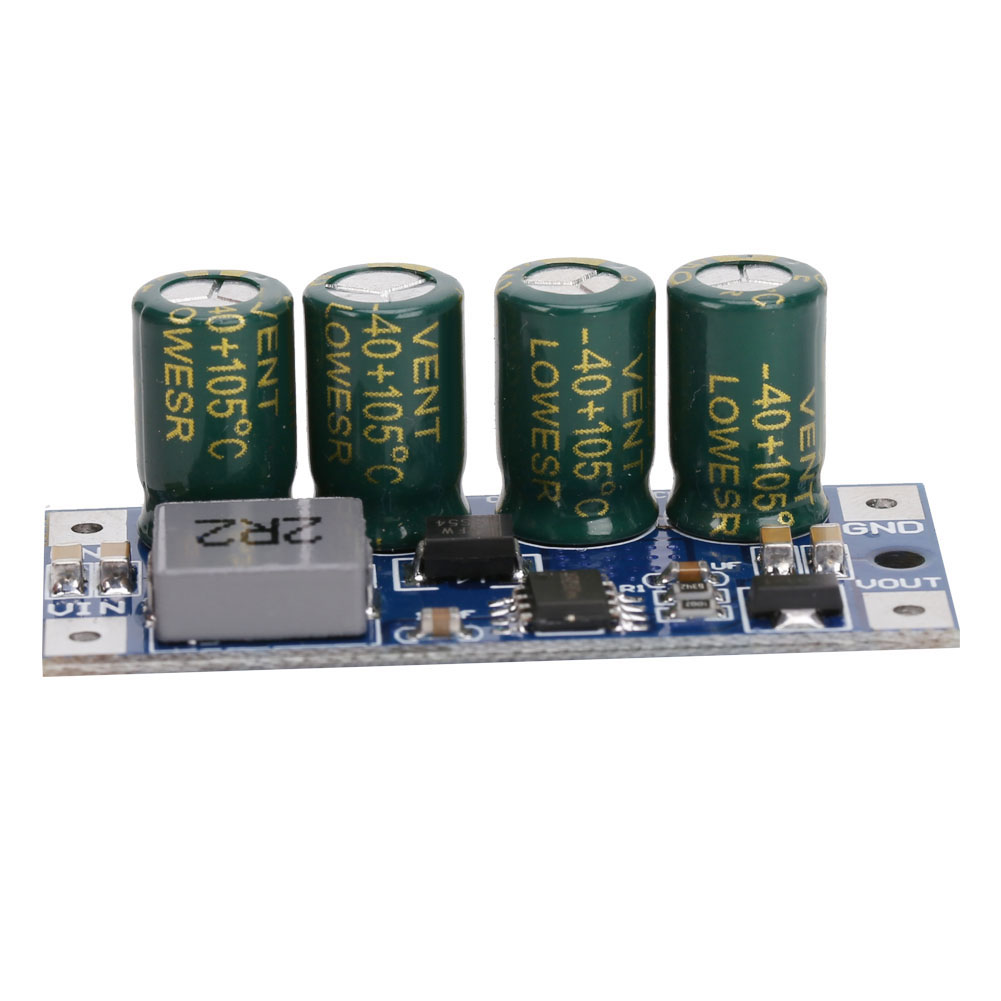

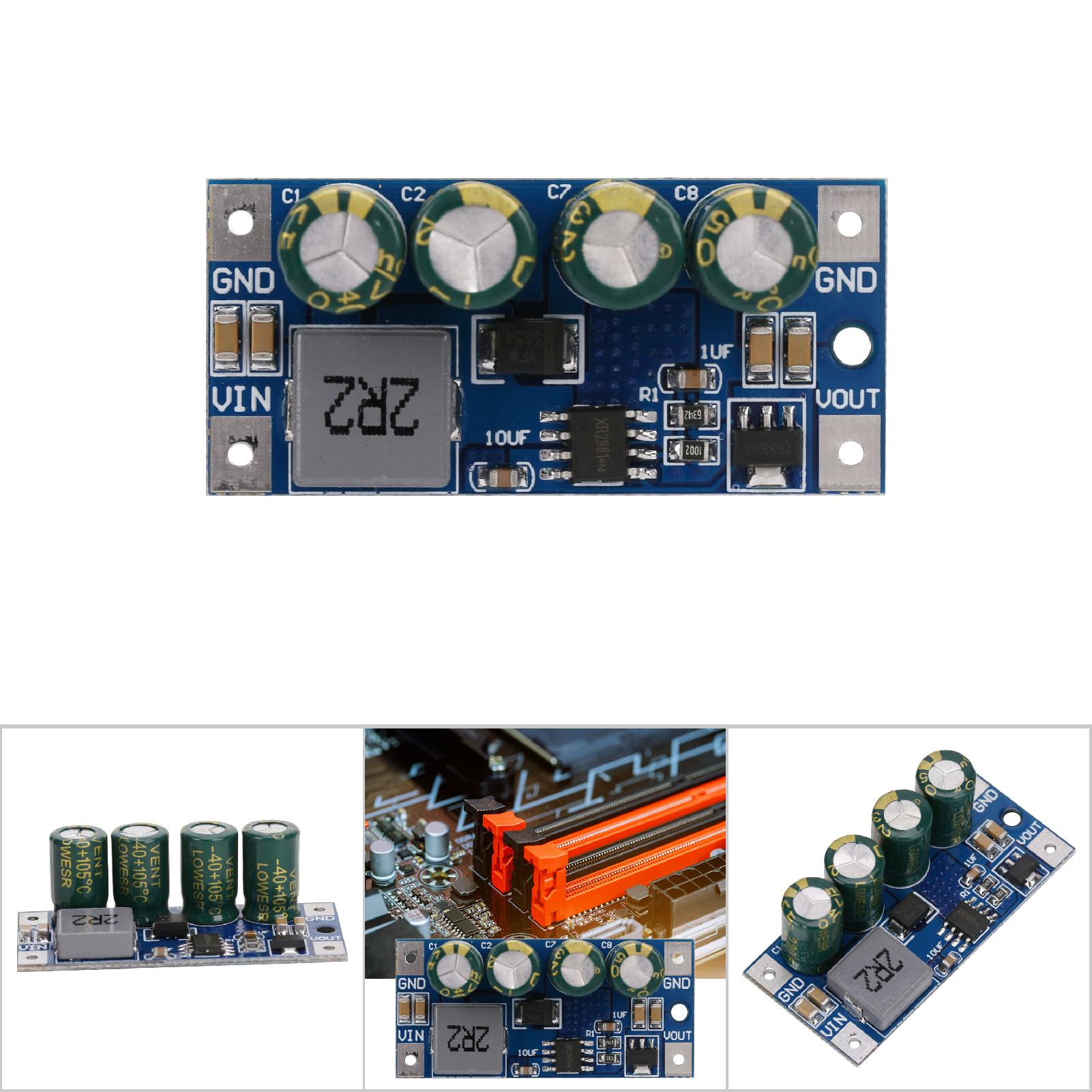

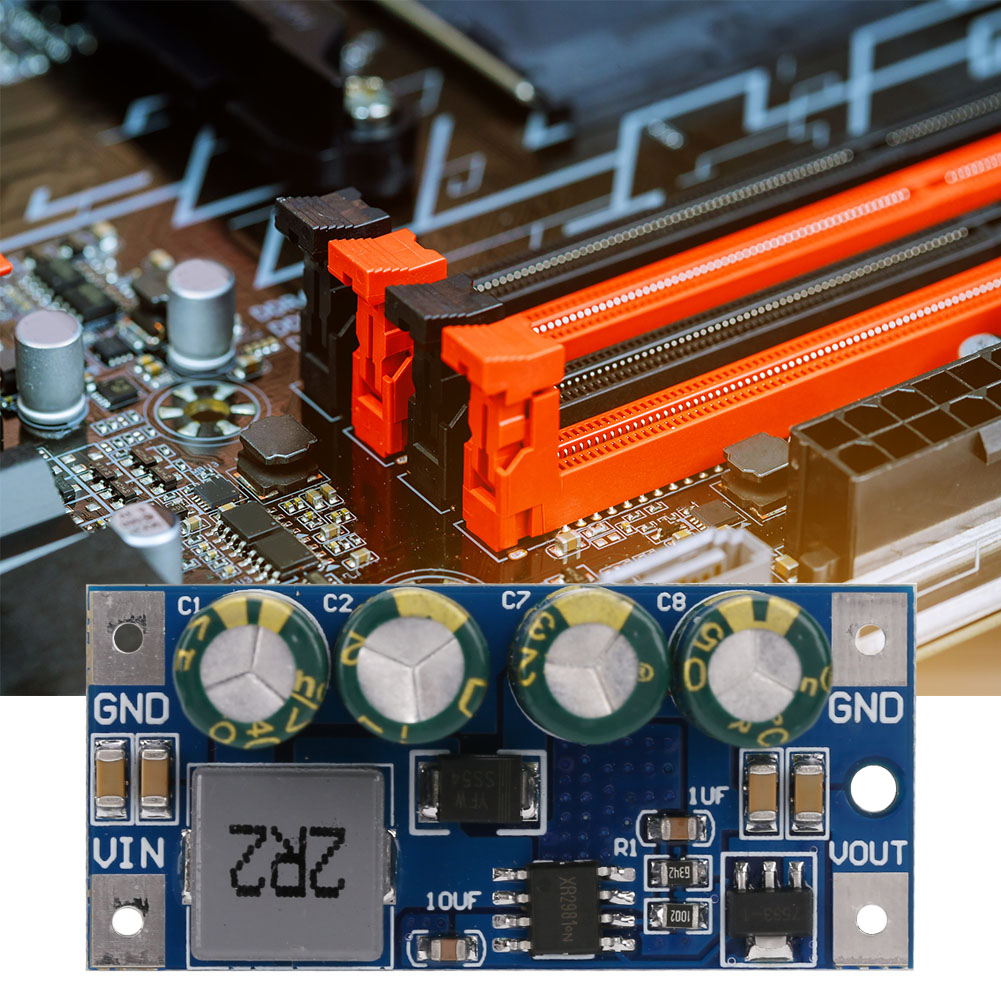

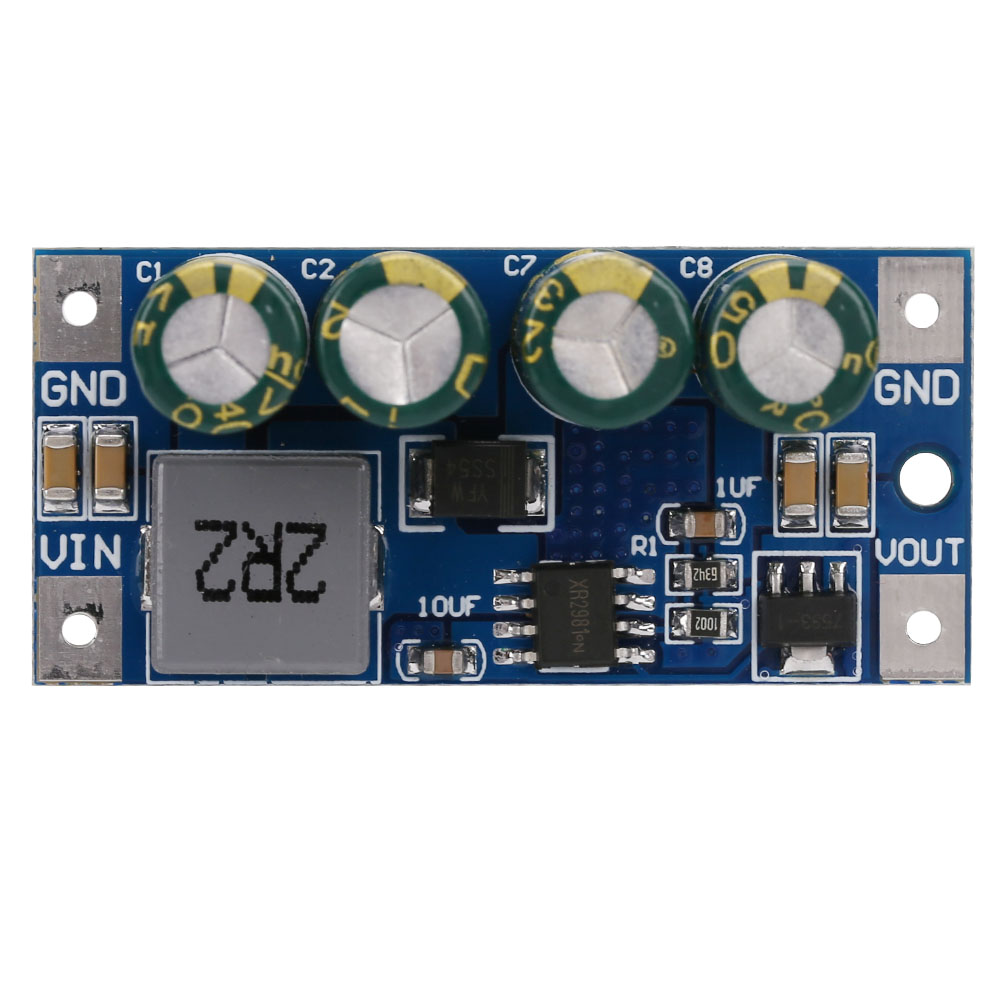

1. DC-DC-Aufwärtswandlermodul, Arbeitsfrequenz 600 kHz.
2.Umwandlungseffizienz bis zu 94 % (normalerweise 75–91 %).
3.Übertemperaturabschaltung, Eingangsunterspannungsschutz und Kurzschlussschutz.
4.Integrierte hochwertige Kondensatoren stabilisieren die Ausgangsspannung.
5.Angemessenes Komponentenlayout, einfach zu verdrahten und zu verwenden.

Spezifikation:

Artikeltyp: DC-DC-Aufwärtswandler

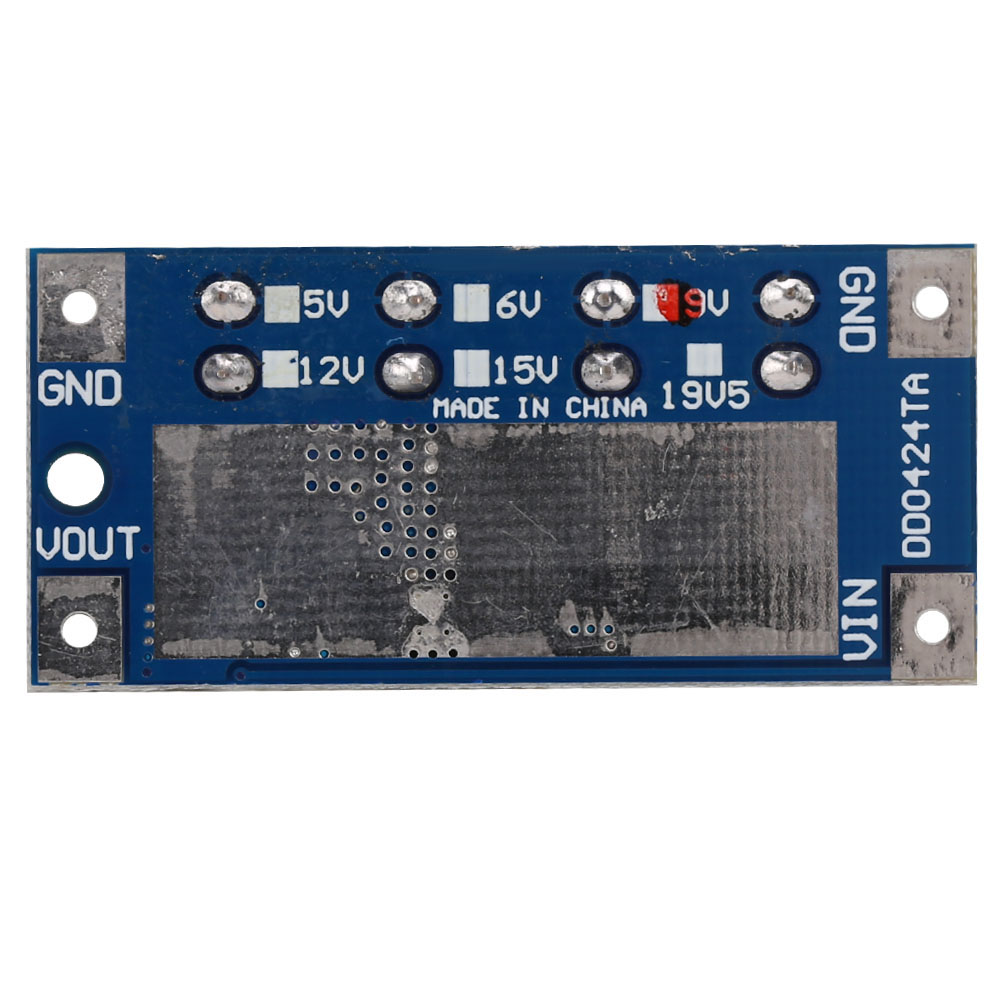

Ausgangsspannung: 5 V, 6 V, 9 V, 12 V, 15 V, 19,5 V (optional)
Arbeitsfrequenz: 600 kHz
Maximaler Umwandlungswirkungsgrad: 94 % (normalerweise 75 % bis 91 %)
Ruhestrom: ca1MA
Betriebstemperatur: -40~+85℃
Lagertemperatur: -65~+150℃
Größe: ca. 45x21x15mm / 1,77x0,83x0,59in
Gewicht: 9g

Ausgang 5V:
Eingangsspannung DC 3,7~4,5V, Ausgang DC5 V ± 3 %
Maximaler Ausgang: 5 V / 3,5 A (maximale Leistung 17 W, siehe Bild für weitere Details)

Ausgang 6 V:
Eingangsspannung DC 3,7 ~ 5 V, Ausgang DC 6 V ± 3 %
Maximaler Ausgang: 6 V / 4 A (maximale Leistung 24 W, siehe Bild für weitere Details)

Ausgang9V:
Eingangsspannung DC 3,7~8V, Ausgang DC 9V±3%
Maximaler Ausgang: 9V/5A (maximale Leistung 45W, siehe Bild für weitere Details)

Ausgang 12V:
Eingangsspannung DC 3,7~11V, Ausgang DC 12V±3%
Maximaler Ausgang: 12V/5A (maximale Leistung60 W, siehe Bild für weitere Details)

Ausgang 15 V:
Eingangsspannung DC 3,7–14 V, Ausgang DC 15 V ±3 %
Maximaler Ausgang: 15 V/4,5 A (maximale Leistung 67 W, siehe Bild für weitere Details)

Ausgang 19,5 V:
Eingangsspannung DC 9–18 V, Ausgang DC19,5 V ± 3 %
Maximale Leistung: 19,5 V / 3 A (maximale Leistung 58 W, siehe Bild für weitere Details)

Paketliste:

1 x Boost-Konverter

Hinweis:

Dies ist ein Hochleistungs-Boost-Modul.Bitte beachten Sie bei der Verwendung Folgendes:

1.Die Stromversorgung muss ausreichend sein.Wenn das Modul eine Leistung von 30 W abgeben muss, muss die Stromversorgung mehr als 40 W betragen.

2.Die Kabel des Strom- und Boost-Moduls müssen dick genug sein (können 10 A durchlassen) und gut verlötet sein.

3.Messen Sie mit einem Multimeter direkt den „VIN GND“-Anschluss, um festzustellen, ob die Stromversorgung ausreichend ist.Wenn die Spannung niedriger als 1 V der Stromversorgung ist, reicht die Stromversorgung nicht aus oder die Verbindung ist schlecht.

4.Die Eingangsspannung darf nicht größer sein als der maximale Eingangsbereich

5.Die Ausgangsleistung darf für längere Zeit nicht größer als die maximale Belastung sein

6.Aufgrund des Stromverbrauchs des Moduls selbst muss die Eingangsleistung größer als die Ausgangsleistung sein
