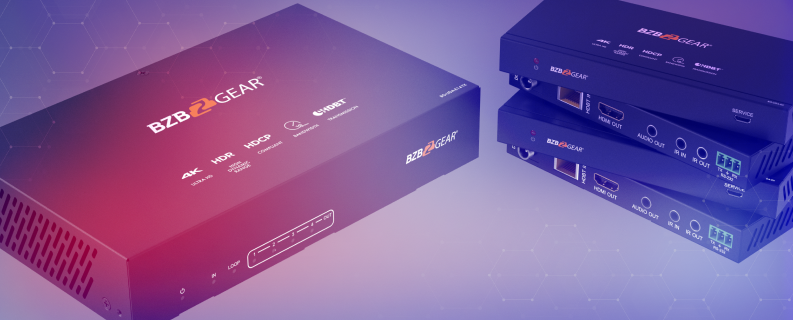

Le BG-UDA-E14 est un kit Splitter / extension HDBaset 1x4 4K. Avec la possibilité de se connecter à un écran local et à quatre écrans, cette unité est parfaitement adaptée à une utilisation dans les restaurants, les bars sports , les espaces de vente au détail et les auditoriums.
Entreprise basée aux États-Unis
Garantie de 5 ans
Ligne de produit progressive

Connectivité et fonctionnalités

Conforme à HDMI 2.0b, HDCP 2.2 et HDCP 1.x, l'émetteur offre une gestion EDID pour éliminer les problèmes de connexion HDMI. L'émetteur est équipé d'une connexion en boucle HDMI pour la connexion à un écran local. Un coaxial numérique et un connecteur audio audio analogique fournissent une extraction audio à partir de la source de connexion à un système audio externe.

Chaque récepteur propose une alimentation sur Ethernet, éliminant le besoin d'une alimentation à la fin de l'affichage et permettant une installation propre. Chaque récepteur a une sortie stéréo de 3,5 mm pour la connexion à une source sonore locale. La conception mince des récepteurs les aide à s'adapter derrière les écrans, et chacun est équipé d'un passthrough RS-232 et d'un passthrough bidirectionnel pour l'intégration avec les systèmes de contrôle.

La technologie HDBaset améliore les capacités du BG-UDA-E14 en fournissant des distances de transmission étendues, en simplifiant la gestion des câbles, en maintenant une qualité de signal élevée, en permettant la transmission de signal de contrôle, en soutenant la puissance sur Ethernet et en permettant l'évolutivité dans les configurations de distribution AV. Cela en fait un choix précieux pour les applications où vous devez distribuer des signaux HDMI à plusieurs écrans sur de longues distances.
Entreprise basée aux États-Unis
Garantie de 5 ans
Ligne de produit progressive
Entreprise basée aux États-Unis
Garantie de 5 ans
Ligne de produit progressive
Entreprise basée aux États-Unis
Garantie de 5 ans

Caractéristiques

  • Ultra HD fait référence à une résolution télévisée de 3840 x 2160 pixels
  • Audio multicanal
    Prend en charge LPCM 7.1ch, Dolby Truehd et DTS-HD Master
  • Cable sur le câble
    Les récepteurs n'ont pas besoin d'alimentation
  • Longue distance
    Transmettre un signal jusqu'à 120 mètres (390 pieds)
  • Conception compacte
    Les composants minces facilitent une installation propre
  • Contrôle de l'edice
    Plusieurs modes EDID sélectionnables assurent une connectivité fiable

Spécification

Technique
Conformité HDMI HDMI 2.0b
Conformité HDCP HDCP 2.2 / 1.x
Bande passante vidéo 594 MHz / 18 Gbit / s
Résolution vidéo Jusqu'à 4k2k @ 60hz 4: 4: 4
Profondeur de couleur 8 bits, 10 bits, 12 bits (1080p à 60Hz)
8 bits (4k2k @ 60Hz YUV4: 4: 4)
8 bits, 10 bits, 12 bits (4k2k @ 60Hz YCBCR 4: 2: 2/4: 2: 0)
Espace colorimétrique RVB 4: 4: 4, YCBCR 4: 4: 4/4: 2: 2/4: 2: 0
HDR Soutenir HDR, HDR10 +, HLG, Dolby vision
Formats audio HDMI LPCM 2.0 / 2.1 / 5.1 / 6.1 / 7.1, Dolby Digital, Dolby Truehd, Dolby Digital Plus (DD +), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Formats audio coaxiaux PCM 2.0, Dolby Digital / Plus, DTS 2.0 / 5.1
Formats audio analogiques PCM 2.0ch
Protection de l'ESD Modèle du corps humain: ± 8kV (décharge de randonnée à air) et ± 4KV (décharge de contact)
Connexion
Saisir 1x HDMI Type A (femelle à 19 broches)
Output 1x HDMI Type A (femelle à 19 broches)
4x hdbaset out [RJ45]
Audio coaxial 1x [RCA]
1x L / R AUDIO OUT [Connecteur Phoenix à 5 broches]
Contrôle 1x RS-232 (connecteur Phoenix à 3 broches)
Interrupteur de DIP 1x edid [5-broche]
1x IR dans [mini-jack stéréo de 3,5 mm]
1X IR OUT [Mini-jack stéréo de 3,5 mm]
Mécanique
Logement Boîtier en métal
Couleur à un écran à soigneux Noir
Dimensions Émetteur: 8,7 "(w) x 5.1" (d) x 1,6 "(h) [220 mm (w) x 130 mm (d) x 40 mm (h)]
Récepteur: 5,5 "(w) x 2,6" (d) x 0,7 "(h) [140 mm (w) x 65 mm (d) x 18 mm (h)]
Poids Émetteur: 1,9 lb [853g]
Récepteur: 0,54 lb [246g]
Alimentation électrique Entrée: AC100 - 240V 50 / 60Hz, sortie: DC 24V / 2.7A
(Normes américaines / UE, certification CE / FCC / UL)
Consommation d'énergie 35W
Température de fonctionnement 32 ° F ~ 104 ° F / 0 ° C ~ 40 ° C
Température de stockage -4 ° F ~ 140 ° F / -20 ° C ~ 60 ° C
Humidité relative 20 ~ 90% RH (non condensé)

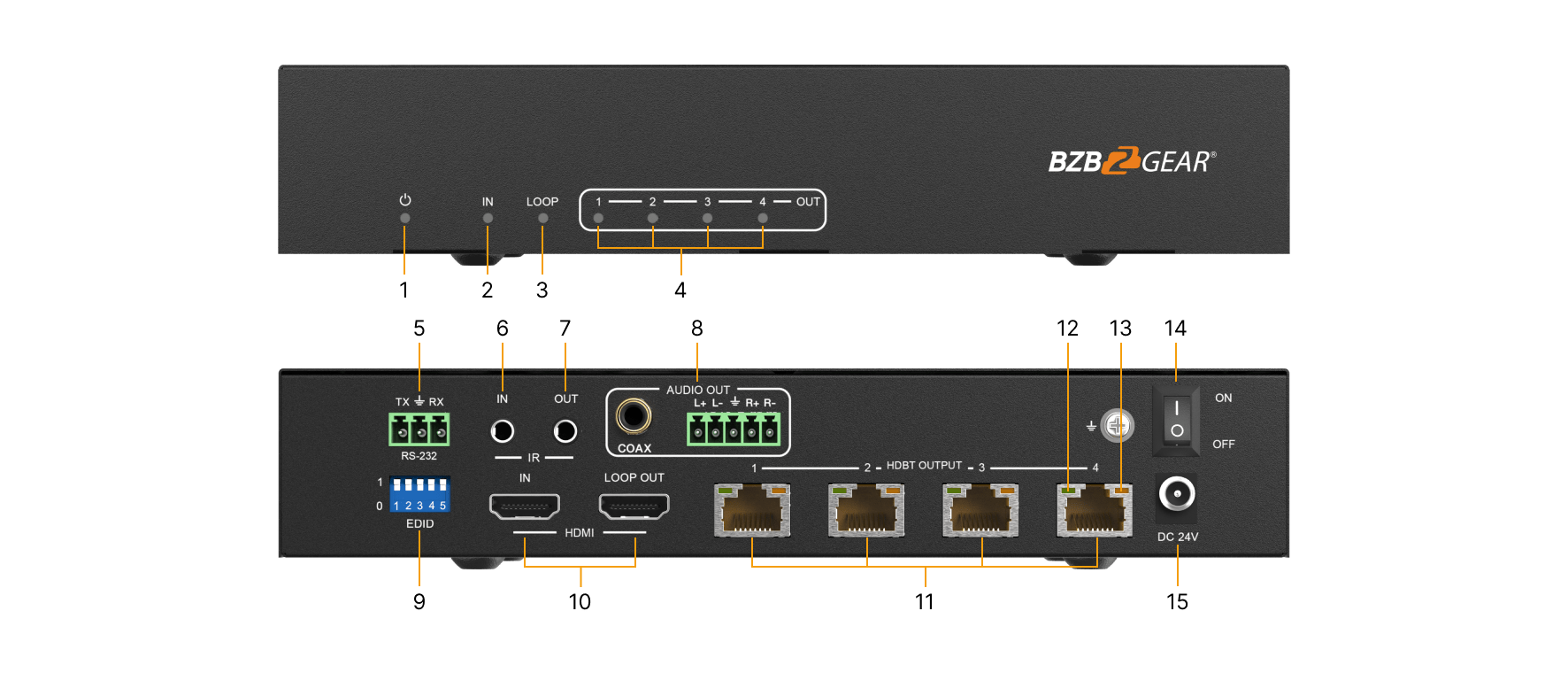

Interfaces

1. LED de puissance:
Lorsque l'appareil est allumé, la LED de puissance rouge s'allume.
2. Dans LED:
Lorsque le HDMI dans le port connecte un périphérique source actif, la LED verte s'allume.
3. LED de boucle:
Lorsque le port de boucle HDMI connecte un périphérique d'affichage actif, la LED verte s'allume.
4. OUT 1-4 LED:
Lorsque le port de sortie HDBT se connecte à un récepteur HDBaset, la LED Green Out correspondante s'allume.
5. RS-232:
Connectez-vous à un PC ou à un système de contrôle via un câble de connecteur Phoenix à 3 broches.
6. Ir dans:
Connectez-vous au câble du récepteur IR, le signal de réception IR émettra au port «IR Out» du récepteur HDBaset.
7. Ir Out:
Connectez-vous au câble IR Blaster, le signal IR Emit provient du port «IR dans» du récepteur HDBaset.
8. Audio out (coax, l / r):
Ports de sortie audio coaxiaux / équilibrés, se connectez à un amplificateur ou à des haut-parleurs.
9. Interrupteur DIP EDID:
Définissez les modes Edid.
10. Port HDMI:
Dans: Port d'entrée HDMI, connectez-vous au périphérique source HDMI tel que DVD ou décodeur avec un câble HDMI.
LOOP OUT: Port de sortie de boucle HDMI, connectez-vous à un périphérique d'affichage HDMI local tel que TV.
11. Port de sortie HDBT 1-4:
Connectez-vous au HDBT dans le port du récepteur HDBaset avec un câble CAT.
12. Lampe indicatrice du signal de liaison (vert):
Illuminé: L'émetteur et le récepteur sont connectés.
Dark: L'émetteur et le récepteur ne sont pas connectés.
13. Lampe indicatrice du signal de données (orange):
Illuminé: il y a une transmission du signal entre l'émetteur et le récepteur.
Dark: pas de transmission de signal.
14. Interrupteur d'alimentation:
Appuyez sur ce commutateur pour mettre en marche / désactiver l'appareil.
15. DC 24V:
Branchez l'alimentation DC 24V dans l'unité et connectez l'adaptateur à une prise CA.

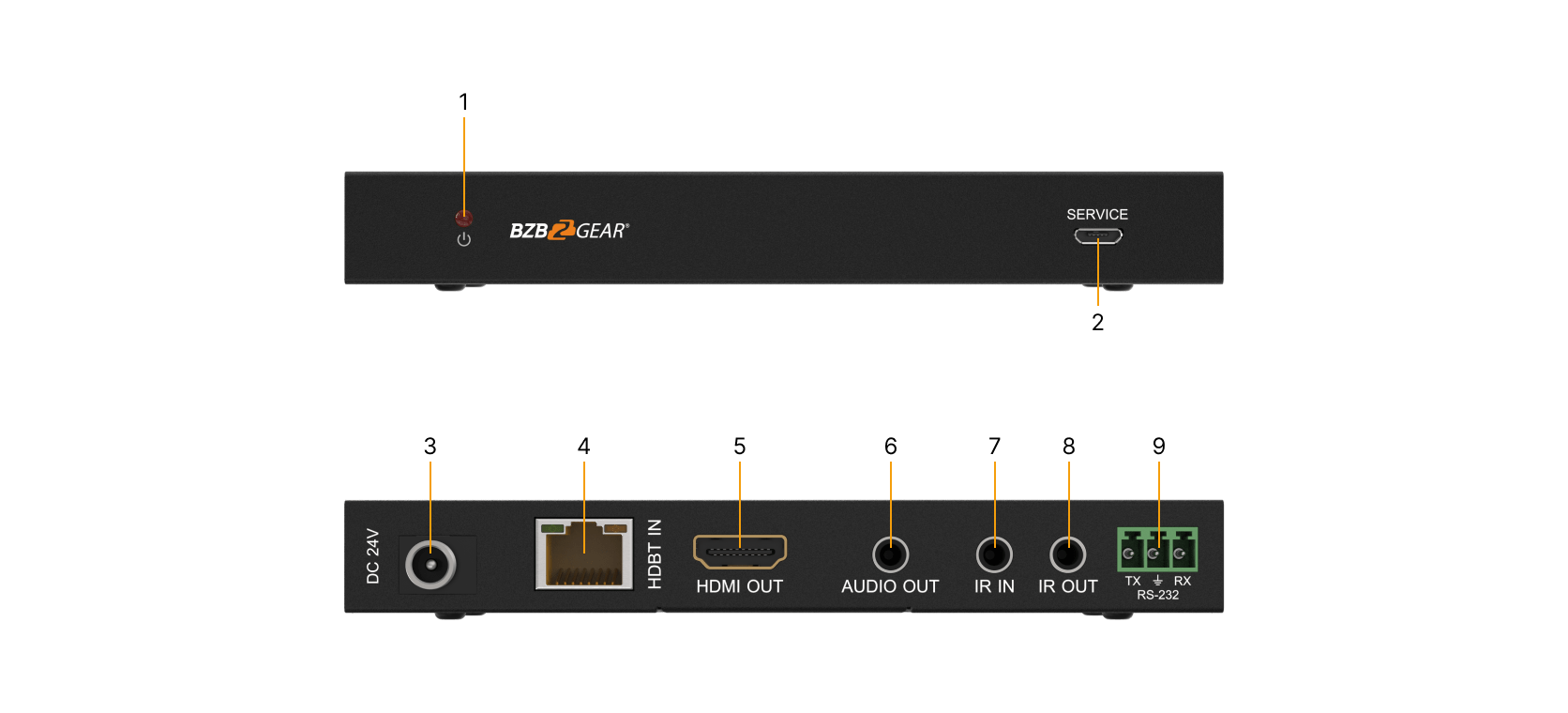

Interfaces 2

1. Indicateur de puissance:
Lorsque le récepteur est allumé, l'indicateur de puissance s'allumera.
2. Port de service:
Utilisé pour la mise à jour du micrologiciel.
3. DC 24V:
Branchez l'alimentation DC 24V / 1A dans l'unité et connectez l'adaptateur à une prise CA.
4. Hdbt dans:
Connectez-vous au port de sortie HDBT sur l'émetteur avec un câble CAT.
5. HDMI OUT:
Port de sortie HDMI, connectez-vous au périphérique d'affichage HDMI tel que la télévision ou le projecteur avec un câble HDMI.
6. Audio out:
Port de sortie audio, connectez-vous à un amplificateur ou à un haut-parleur.
7. Ir dans:
Connectez-vous au câble du récepteur IR. Le signal IR enverra le port «IR Out» de l'émetteur.
8. Ir Out:
Connectez-vous au câble IR Blaster, le signal IR provient du port «Ir in» de l'émetteur.
9. RS-232:
Connecteur Phoenix à 3 broches pour la transmission de commande RS-232.

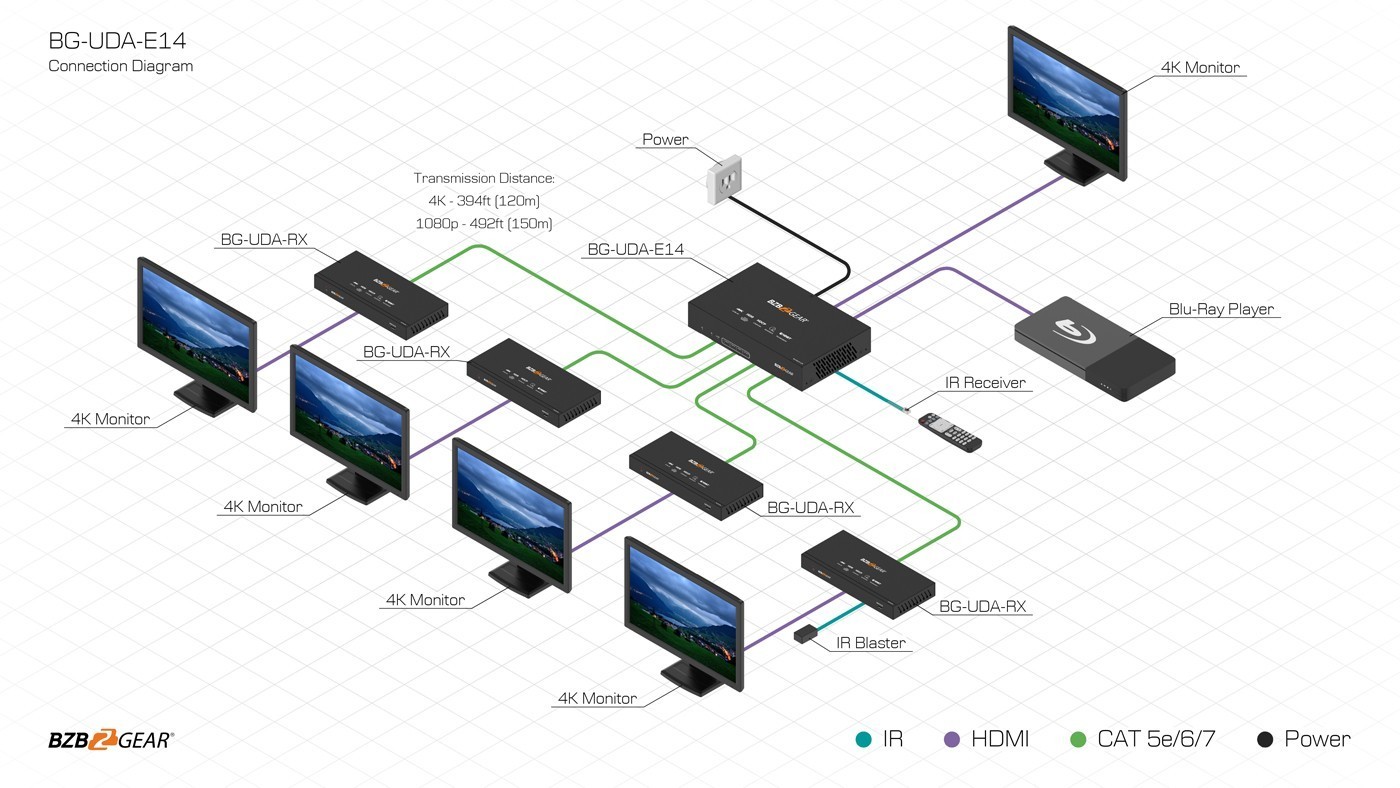

Schéma de connexion

Contenu de package

  • 1x 18 Gops HDMI 1x4 Splitter HDBaset
  • Récepteur 4x HDBaset
  • Câble 5x IR Blaster (1,5 mètre)
  • Câble récepteur IR 5x 20K ~ 60 kHz (1,5 mètre)
  • Connecteur Phoenix 5x à 3 broches
  • Connecteur Phoenix 1x 5 broches
  • Oreille de montage 10x
  • Adaptateur d'alimentation de verrouillage 1x 24V / 2,7A DC
  • Manuel d'utilisation 1X
