3-Wege-Ventilsteuerung Mischventil Steuerung für Mischer 230V Antriebsmotor

Artikelnummer: 9991
EAN: 4250527834367
Hersteller: Danitech
Marke: Danitech
Modell: Nicht zutreffend
Produktart: Steuerung
Schutzart: IP65
Herstellungsland und -region: Deutschland
Herstellernummer: ADK-5

Beschreibung

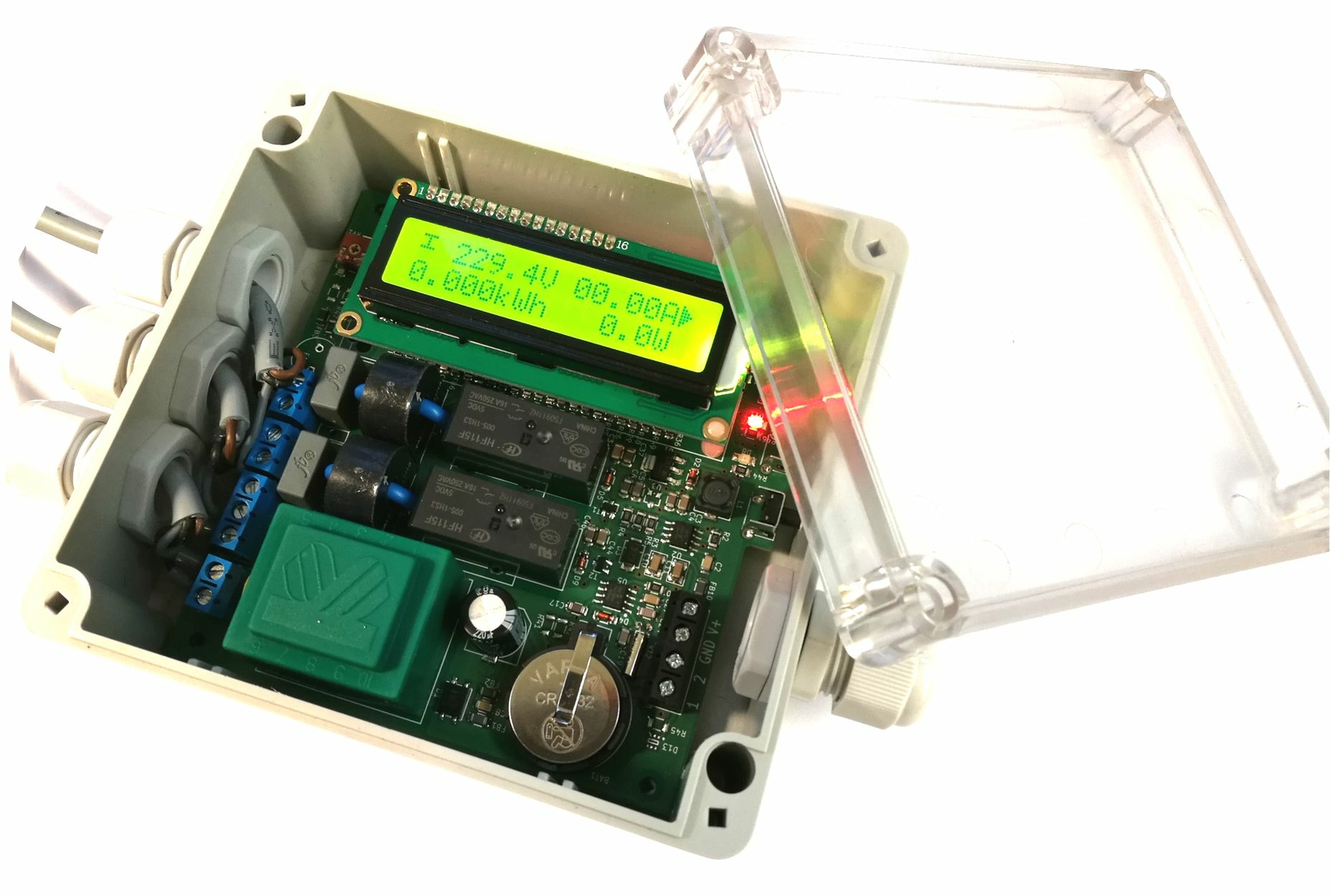

Intelligente Mischersteuerung für Heizunganlagen mit 230V Stellmotoren für 3-Wege und 4-Wege-Mischer einsetzbar.

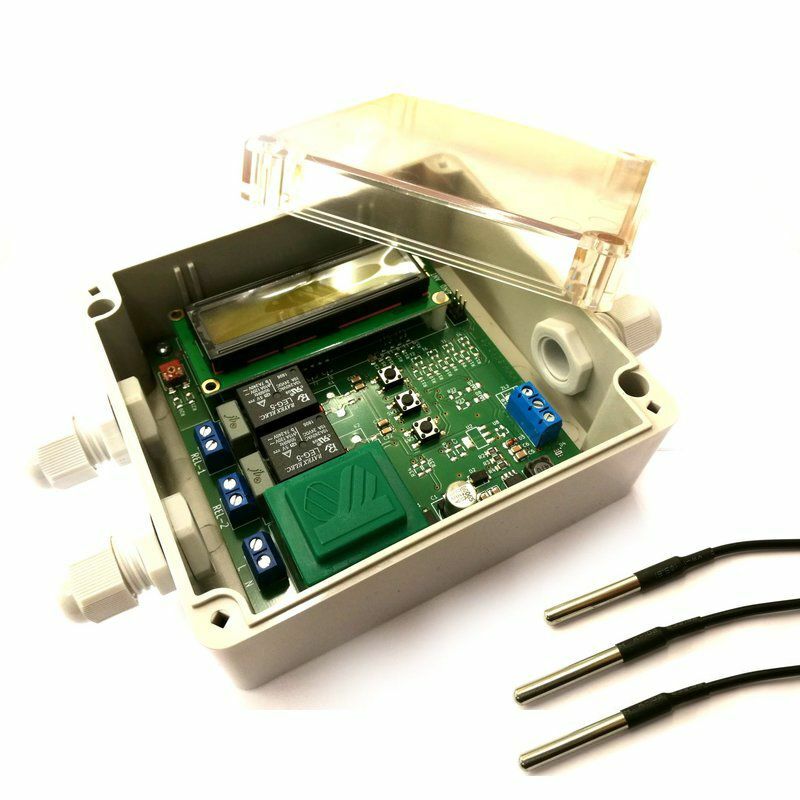

Heizkreissteuerung mit LCD, IP65 Gehäuse und 2x DS18B20 Temperatursensoren.
Alle Vorgaben im Menü editierbar.

Technische Daten:
- Eingangsspannung 230V AC 50Hz
- Stromaufnahme des Steuerung ca. 1,5W
- 2x Sensoren
- Intelligente Auswertung des Temperaturverlaufes
- 2x Ausgänge mit je 230V und max. 16A Belastung
- IP65 Gehäuse samt 2x Kabelverschraubungen für Sensoren und Stromkabel
- 2x Temperatursensoren mit 1m Zuleitung
- Abmessungen : 125mm x 115mm x 59mm

Funktionsweise :
Die Steuerung regelt den Volumenstrom vom Mischer in Abhängigkeit von der vorgegebenen Zieltemperatur (Ts).
Es wird mittels Auf- bzw. Zu Impulsen (Imp) das Mischventil so konfiguriert, daß eine vorher definierte Temperatur (Ts) erreicht und konstant gehalten wird (T1 = Ts). Die Steuerung überprüft alle Zeitintervalle (Zi), ob die Temperatur seit der letzten Messung stetig steigt oder fällt und gibt entsprechend an den Ventil Impulse (Imp). So wird das Ventil weiter geöffnet, wenn T1 < Ts+1C (Hysterese) und Vo < 100% sowie die Temperatur um weniger als 0,3C seit der letzten Messung (Zi) gestiegen ist.
Und entsprechend wird das Ventil weiter geschloßen, wenn T1 > Ts+1C (Hysterese) und Vo > 0% sowie die Temperatur um weniger als 0,3C seit der letzten Messung (Zi) gefallen ist.
Vo ist der Öffnungszustand in %. Über die Herstellerangaben des 3-Wege-Ventils zum vollständigem Öffnen bzw. Schließen (Zv) und der Impulsdauer (Imp), wird im LCD der Öffnungszustand in % (Vo) angeziegt.
Über den zweiten Sensor T2 wird die min. und max. Temperatur (T2min, T2max) vorgegeben. Das Ventil wird bei Überschreitung der T2max und Unterschreitung der T2min komplett geschloßen.
Das Ventil wird bei Nichterkennen der Sensoren aus Sicherheitsgründen geschloßen.

Alle Variablen (Imp, Ts, Zi, Zv, Vo, T2min, T2max) sind über ein Menü im LCD programmierbar.

Die konstante Temperaturhaltung mit exakter Anpassung des Mischers bringt Einsparpotenzial !
