Kathrein EXR 25016 5/16 Sat Multischalter Verteiler Speisesystem Quad LNB tauglich kaskadierbar

EXR 25016 ist ein kaskadierfähiger Multischalter zur Verteilung von vier SAT-Ebenen und terrestrischen Signalen auf bis zu 16 Teilnehmer. Damit eignet sich der Multischalter für SAT-ZF-Verteilanlagen mit einer SAT-Position und mehreren Anschlüssen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Der EXR 25016 verfügt über ein integriertes Netzteil und wird inklusive NCF 18 zur LNB-Versorgung geliefert.

 Ausstattungsmerkmale

• Kaskadierfähiger Multischalter mit 16 Teilnehmeranschlüssen
• Für 1 SAT-Position mit 4 SAT-Ebenen
• Zur Verteilung von SAT-ZF- und terrestrischen Signalen
• Pro Receiver ist nur eine Niederführung erforderlich
• Für Twin-Receiver werden zwei Niederführungen benötigt
• Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
• Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz
• Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
• Integrierte Preemphase zum Entzerren der Kabeldämpfung
• Terrestrischer Bereich 5–862 MHz passiv
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• Fernspeisemöglichkeit über den Eingang horizontal low
• Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich
• Mit integriertem Netzteil

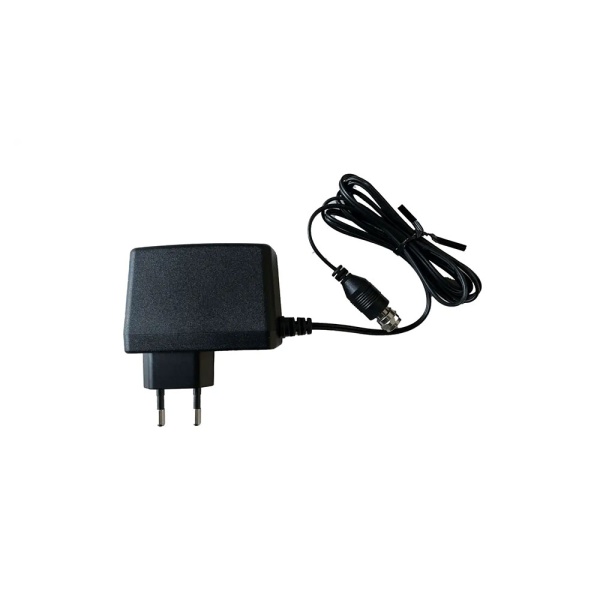

• Inklusive Netzteil NCF 18 zur LNB-Versorgung

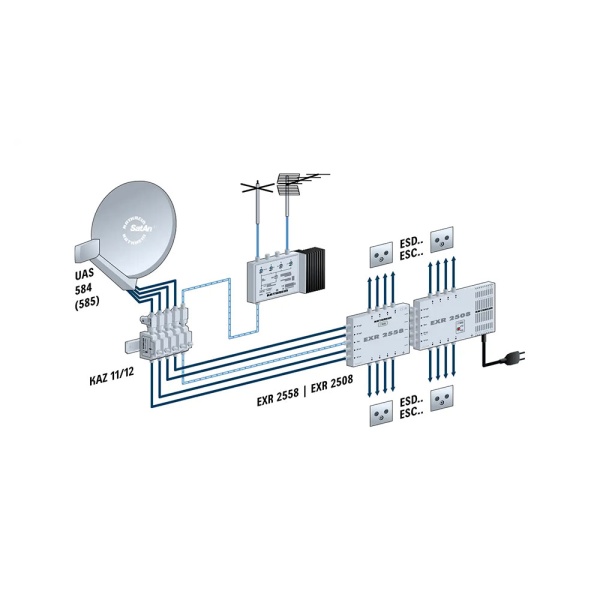

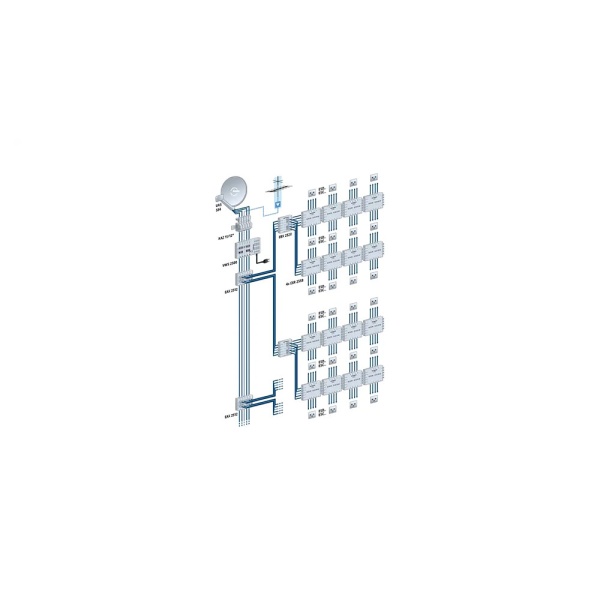

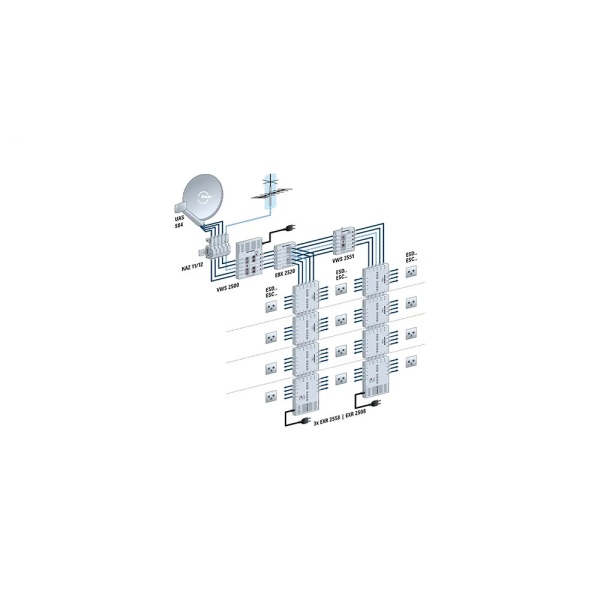

• Bis zu sechs Geräte kaskadierbar

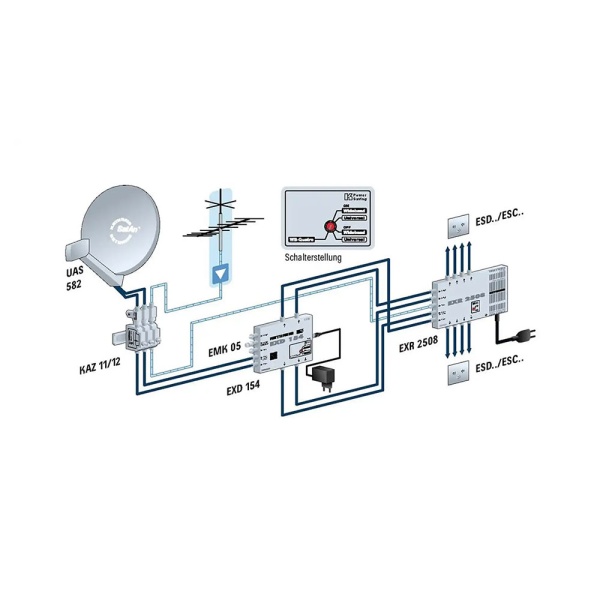

• Kathrein-Power-Saving zur Abschaltung der LNB-Versorgung, sobald kein Receiver mehr aktiv ist
• Kathrein-Power-Saving bei Bedarf deaktivierbar
• Für die Innenmontage geeignet
• Teilnehmeranschlüsse : 16
• Eingänge : 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 47-862 | 950-2150 MHz
• Anschlussdämpfung ¹)  15 -> 17 | 5 -> 0 dB
• Entkopplung horiz./vert. - | 25 dB
• Entkopplung Teilnehmer 40 | 25 dB
• Max. Ausgangspegel ²) 109 dBµV
• Steuerung Eingang vert./horiz. 12-14,5/16-19 V
• Steuerung Low-/High-Band 0/22 kHz
• Stromaufnahme/Teilnehmer   20 mA
• Eingangsnennspannung 230 (47-63 Hz) V
• Eingangsnennleistung bei 0-/150-/800-mA-Last : 1,7/4,7/18 W
• Spannung sekundär ³) 18 V
• Max. Fernspeisestrom gesamt ³) 800 mA
• Schutzklasse/Schutzar: II (schutzisoliert)/IP 30
• Zul. Umgebungstemperatur -20 bis +55°C
• Anschlüsse : F-Connectoren
• Abmessungen (B x H x T) 239 x 148 x 43 mm
