I. Produktpositionierung

Präzisionswerkzeug zur Steuerzeiteinstellung speziell für Volkswagen/Audi 2.0L Direkteinspritzmotoren (Typen AWA, AXW), entwickelt für Modelle wie Golf, Passat, Audi A4L etc. Löst Kernprobleme:

Hohe Empfindlichkeit der Steuerzeitgenauigkeit bei Direkteinspritzern
Schwierige Steuerkettenspannungskontrolle
Komplexe Nockenwellenphaseneinstellung
Voll kompatibel mit Herstellerservice-Standards (Funktionsgleich zu Originalwerkzeugen T10115/T10252). Gewährleistet Präzision und standardisierte Arbeitsabläufe bei Steuerkettenwechsel oder Zylinderkopfreparaturen.

II. Anwendungsbereich

Motor & Technik
Motortypen: AWA (2.0L Saugmotor mit Direkteinspritzung), AXW (2.0L Turbo-Direkteinspritzung mit Schichtladung)
Kritische Toleranz: ≥1° Abweichung führt zu Fehleinspritzung (Benzinzerstäubung) und Emissionsüberschreitung – präzise Steuerzeitsynchronisation von Ventilsteuerung und Einspritzung erforderlich.
Kompatible Fahrzeuge
VW Golf (VI/VII), Passat (B7/B8), Audi A4L (B8/B9), A6L (C7 frühe Serie) mit AWA/AXW 2.0L Direkteinspritzmotoren.

III. Werkzeugkomponenten & Funktionen

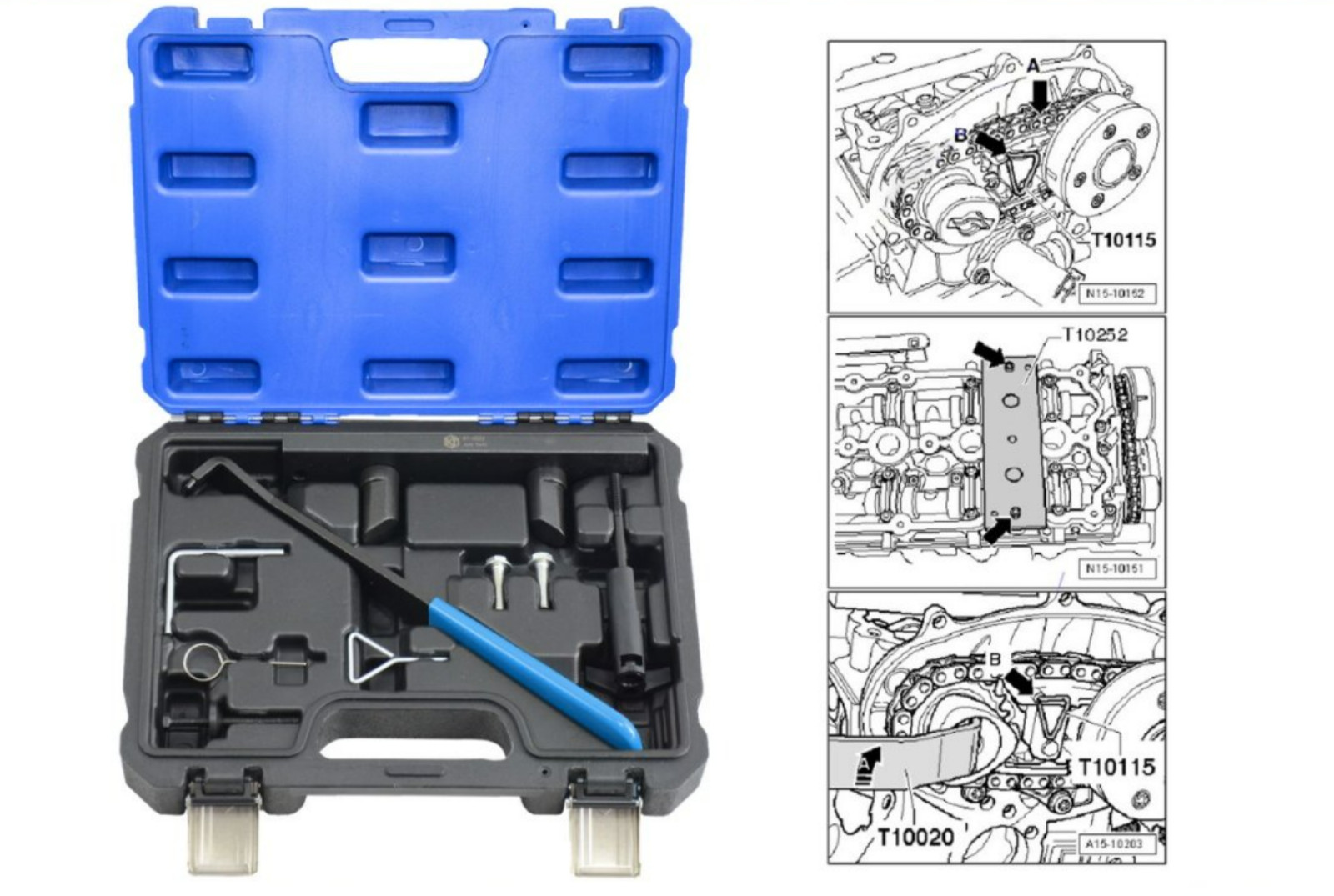

Kernkomponenten (modular für kompletten Arbeitsprozess)

Komponente
Funktion
Technikkompatibilität

Kurbelwellen-Fixierschlüssel
Arretiert Kurbelwelle in OT-Stellung (mechanischer Referenzpunkt)
Entspricht T10115, drehmomentstabil

Nockenwellen-Spannvorrichtung
Fixiert Einlass-/Auspuff-Nockenwellen (für Direkteinspritzer-Hochhubnocken)
Passgenau ±0.05mm, T10252-konform

Ketten-Spannwerkzeug
Regelt Kettenspannung, verhindert Lastschlupf bei Direkteinspritzern
Hydraulikspanner-kompatibel, ≤5N Toleranz

Hilfszentrierstifte
Positionierung von Motorblock/Kettenrädern in engen Bauräumen
Minimiert Werkzeugkollisionsrisiko

Material & Verarbeitung
Werkstoff: Chrom-Molybdän-Stahl (Cr-Mo). Zugfestigkeit ≥900 MPa, torsionsstabil – hält hohen Drehmomentbelastungen stand (AXW-Spitzenmoment >350 N·m).
Oberfläche: Schwarzoxidierte Korrosionsschutzschicht. Beständig gegen Kraftstoffdämpfe/Ölrückstände (Salzsprühtest ≥240 Std).
Präzision: CNC-gefraste + geschliffene Passflächen (Toleranz ≤±0.03mm). Garantiert werkstattkonforme Steuerzeiteinstellung (max. Abweichung ≤0.5°).

IV. Kernnutzen: Lösung für Steuerzeitprobleme bei Direkteinspritzern

Präzisionssicherung für Direkteinspritzsysteme

AWA/AXW-Motoren benötigen millisekundengenaue Synchronisation von Ventilsteuerung und Einspritzung (AXW: Einspritzdruck >200 bar). Bei ≥1° Abweichung:

Leistungsverlust: Fehleinstäubung reduziert Drehmoment um >12%, verzögerte Beschleunigung.
Emissionsprobleme: Fehlverbrennung löst Fehlercodes P0171 (mager)/P0172 (fett) aus – AU-Prüfung gefährdet.
Motorschäden: Kettenspringen verursacht Ventilschlag (Reparaturkosten >780€), Einspritzdüsenbruch (je Düse >195€).
Lösung: Werkzeug begrenzt Abweichung auf ≤0.5° – sichert Kraftstoffeffizienz und Motorleistung.
Effizienzsteigerung durch Standardisierung
Zeitersparnis: Modulbauweise ermöglicht Werkzeugaufbau in 3 Min. – Einstellzeit von 2h auf <1h reduziert.
Nacharbeit minimiert: Rücklaufquote sinkt von 10% auf ≤3% – spart Kosten für Ketten/Spanner.
Bautelschutz: Weichkontakt-Design der Vorrichtungen schützt Zylinderkopfgewinde (Reparatur >105€) und Sensoren.

V. Technische Daten

Originalwerkzeug-Kompatibilität: T10115, T10252

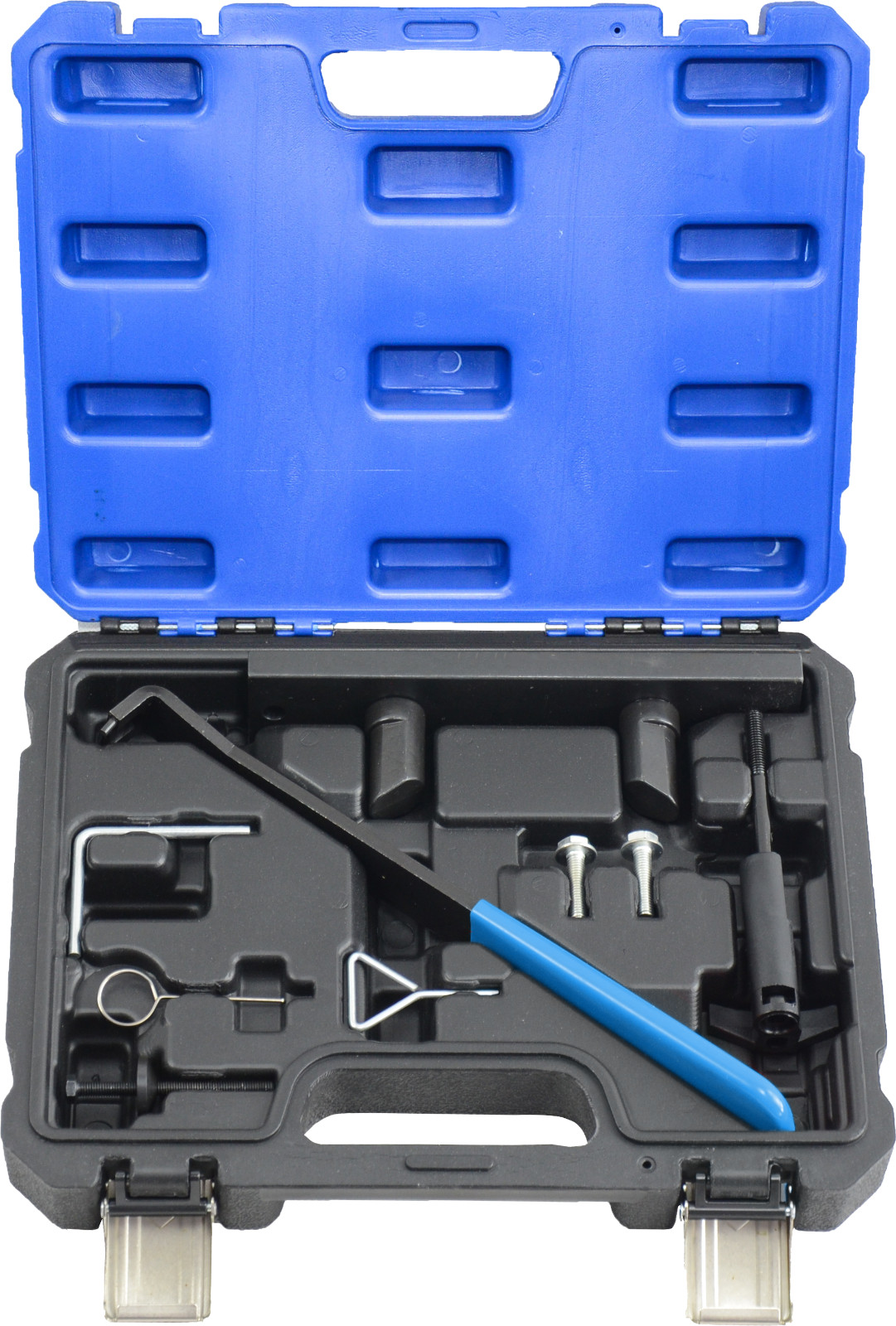

Verpackung: Industriekunststoff-Koffer + präzise EVA-Einsätze (stosssicher, übersichtliche Werkzeuganordnung)
Gewicht: Siehe Produktspezifikation (ausgewogen für 2.0L-Motorreparaturen)

VI. Anwendervorteile

Werkstätten: Steigert Servicekompetenz für Hochvolumenmodelle (Golf/A4L etc.) – "Werksgenaue Präzision" als Wettbewerbsvorteil.
Mechaniker: Reduziert Fehlerrisiko bei kritischen Einstellarbeiten – intuitive Prozessführung auch für weniger erfahrene Techniker.
Fahrzeughalter: Verlängert Lebensdauer von Steuerkette (+15%) und Einspritzdüsen – senkt langfristige Wartungskosten (Direkteinspritzsystem-Reparatur >1.950€).

Zusammenfassung:

Dieses Werkzeug adressiert spezifische Anforderungen der VW/Audi 2.0L Direkteinspritzer (AWA/AXW): Präzisionssteuerung, kompakte Bauweise und Einspritzsystem-Sensibilität. Als unverzichtbare Lösung für Fachwerkstätten vereint es Messgenauigkeit, Arbeitszeiteffizienz und Bautelschutz – für standardisierte, schadensfreie Steuerzeiteinstellungen.
