1 Stück RTC DS1302 Präzision Zeit Uhr Modul für AVR ARM PIC SMD Neu
Beschreibung: English description:
DS1302 (ohne Batterie) wird eingeführt, um den Taktchip, der eine Echtzeituhr / Kalender und 31 Bytes statischen RAM enthält, über eine einfache serielle Schnittstelle mit dem Mikrocontroller zu laden. Echtzeituhr / Kalender-Schaltung bietet Sekunden, Minuten, Stunden, Tage, Wochen, Monate, Jahre von Informationen, die Anzahl der Tage pro Monat und Schaltjahr automatisch die Anzahl der Tage anpassen. Die Uhr kann von AM / PM oder 12 Uhr im 24-Stundenformat ausgegeben werden. Zwischen dem DS1302 und dem Mikrocontroller kann einfach der synchrone serielle Kommunikationsmodus verwendet werden, der nur drei Portleitungen verwendet: (1) RST Reset (2) I / O Datenleitungen (3) SCLK Serial Clock. Clock / RAM liest / schreibt Daten in ein Byte oder bis zu 31 Bytes Zeichensatz Kommunikation. DS1302 Low-Power arbeiten, um die Daten und Uhr Informationen zu erhalten, wenn die Leistung weniger als 1mW ist
Echtzeituhr mit dem Jahr 2100, um die Sekunden, Minuten, Stunden, Tage, Wochen, Monate, Jahre, die Fähigkeit, sowie die Fähigkeit, Schaltjahr Anpassung zu berechnen.
1.31 8 temporärer Datenspeicher RAM
2.Serial I / O Port Pin macht die geringste Anzahl von Möglichkeiten
3. Weitbereich der Betriebsspannung 2,0 5.5V
4.Current 2.0V, weniger als 300nA
5.Read / write Takt- oder RAM-Datenübertragung, wenn es zwei Übertragungsmodus für einzelne Bytes und mehrere Bytes gibt
6.8-poliges DIP-Gehäuse oder optionales 8-poliges SOIC-Gehäuse je nach Oberfläche
7. einfache 3-Draht-Schnittstelle
8.Vcc = 5V und TTL-kompatibel
9.Optional industriellen Temperaturbereich -40 bis +85
10.Dual Power Tube für die Hauptstromversorgung und Backup-Stromversorgung
Spezifikation:

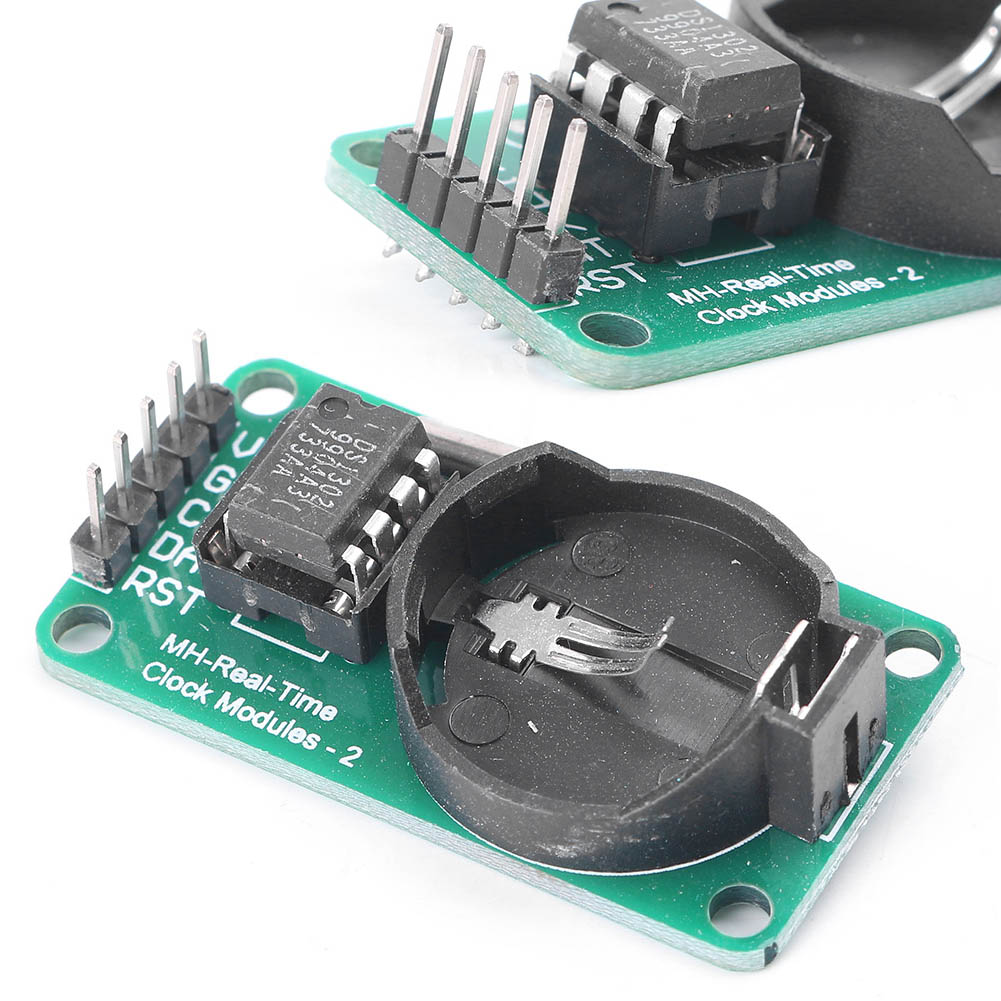

1.PCB ein einzelnes Panel, Größe: 42mm * 24mm * 12mm (max)
Nettogewicht: 10g
Paketgewicht: 20g
Farbe: grün (wie das Bild zeigt)
2 mit 4 Löchern, etwa 3,1 mm im Durchmesser
3 echte Ersatzbatterie für die Himmelskugel CR2032, Spannung 3V, Strom ist 260mAh, nicht wiederaufladbare Batterien.
4 Crystal 32.768KHz, passende Kapazität 6pF, Größe 2 * 6mm
5.DS1302 machte großen 8 Stift DIP-Chip, Chip, IC-Block unten für einfachen Wiedereinbau und steckt den Chip an
6 modul betriebsspannung kompatibel 3,3 V / 5 V, 5 V und 3,3 V mikrocontroller können mit verbunden werden
7 Betriebstemperatur: 0 ℃ --- 70 ℃
Hinweis:
Verdrahtung (um das Programm zum Beispiel zu verwenden, kann jeder IO-Port verwendet werden, der im Programm definierte Port kann geändert werden):
VCC → +5 V / 3,3 V
GND → GND
CLK → P02
DAT → P01
RST → P00
1.VCC und GND dürfen nicht umgekehrt werden oder es wird den Chip verbrennen
2.51 MCU P0-Port erfordert einen Pull-Up. Wenn Ihr Single-Chip-Pull-Up-Widerstand nicht angeschlossen ist, können Sie das Datenkabel mit dem anderen verbinden
Paket eingeschlossen: 1/2/5 / 10pcs neues Arduino RTC DS1302 Realzeit-Uhr-Modul für AVR ARM PIC SMD (Ohne Batterie)
Description:
DS1302(without battery) is introduced trickle charge the clock chip, containing a real-time clock / calendar and 31 bytes of static RAM, via a simple serial interface to communicate with the microcontroller. Real-time clock / calendar circuit provides seconds, minutes, hours, days, weeks, months, years of information, the number of days per month and leap year automatically adjust the number of days. Clock can be done by the AM / PM or 12 decided to use 24 hour format. Between the DS1302 and the microcontroller can simply use the synchronous serial communication mode, used only three port lines: (1) RST Reset (2) I / O data lines (3) SCLK serial clock. Clock / RAM read / write data to a byte or up to 31 bytes of character set way communication. DS1302 low-power work to maintain the data and clock information when power is less than 1mW
Real time clock with the year 2100 to calculate the seconds, minutes, hours, days, weeks, months, years, the ability, as well as the ability to leap year adjustment.
1.31 8 temporary data storage RAM
2.Serial I / O port pin makes the least number of ways
3.Wide range of operating voltage 2.0 5.5V
4.Current 2.0V, less than 300nA
5.Read / write clock or RAM data transmission when there are two single-byte transmit and multi-byte character sets transfer mode
6.8-pin DIP package or optional 8-pin SOIC package assembly according to the surface
7.simple 3-wire interface
8.Vcc = 5V and TTL-compatible
9.Optional industrial temperature range -40 to +85
10.Dual power tube for the main power and backup power supply
Specification:
1.PCB a single panel, size: 42mm * 24mm * 12mm(max)
Net weight:10g
Package weight:20g
Color:green (as the picture shows)
2 with 4 holes, about 3.1mm in diameter
3 genuine spare battery for the celestial sphere CR2032, Voltage 3V, current is 260mAh, non-rechargeable batteries.
4 Crystal 32.768KHz, matching capacitance 6pF, size 2 * 6mm
5.DS1302 made large 8-pin DIP chip, chip, IC Block below for easy replacement and plug the chip
6 module operating voltage compatible 3.3V/5V, 5V and 3.3V microcontrollers can be connected with
7 Operating temperature: 0℃ --- 70 ℃
Note:
Wiring (to provide the program, for example, can take any IO port, the port defined in the program can be modified):
VCC → +5 V/3.3V
GND → GND
CLK → P02
DAT → P01
RST → P00
1.VCC and GND must not be reversed, or it will burn the chip
2.51 MCU P0 port requires a pull-up, if your single-chip pull-up resistor is not connected, you can port the data cable to the other
Package Included:1/2/5/10pcs New Arduino RTC DS1302 Real Time Clock Module For AVR ARM PIC SMD(Without battery)
