Produktübersicht

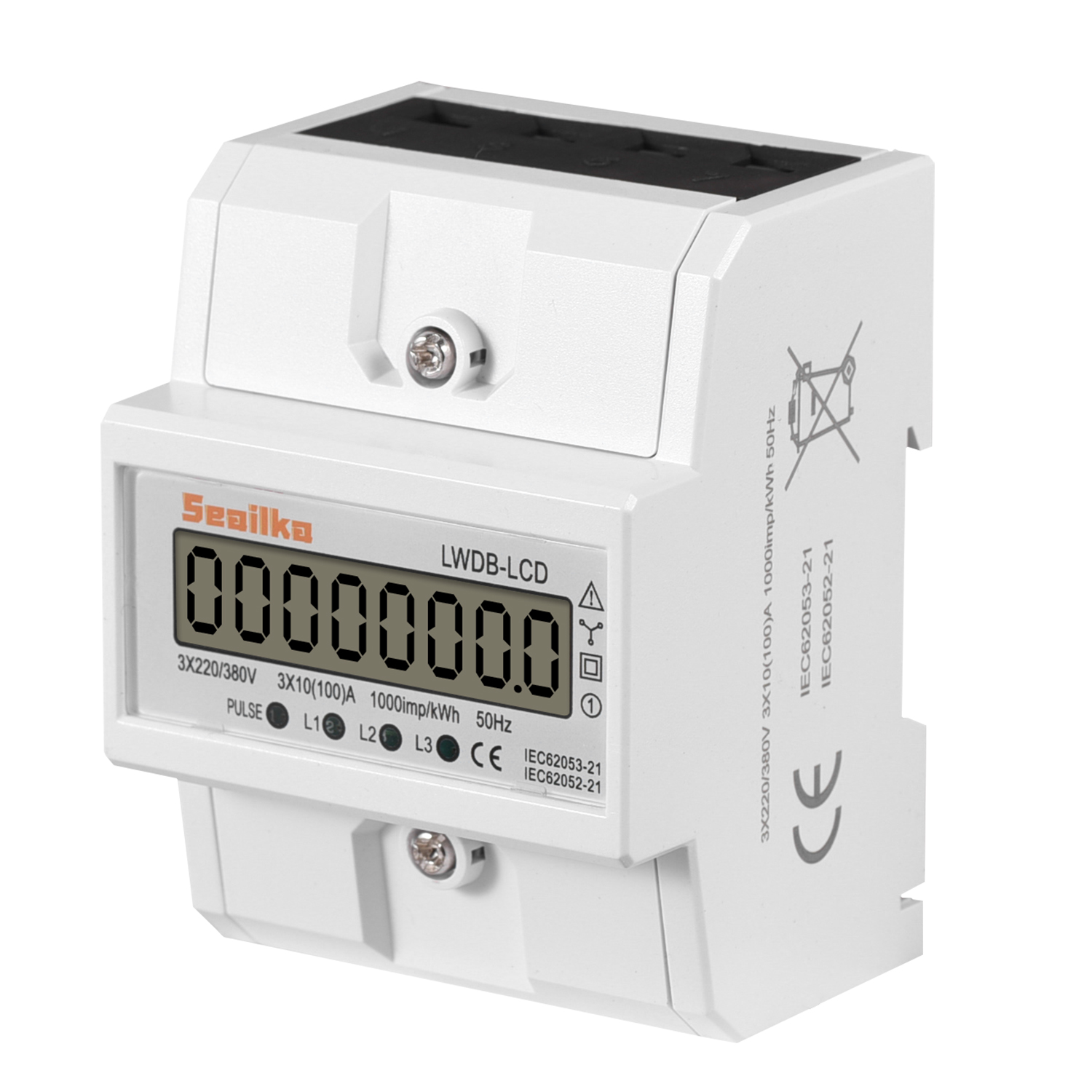

Dieser dreiphasige DIN-Schienen-Energiezähler misst zuverlässig die positive Wirkenergie. Der aktuelle Energieverbrauch wird übersichtlich auf einem großen blauen LCD-Display dargestellt.Das kompakte 1-Modul-Gehäuse ist leicht und passt auf jede gängige 35-mm-DIN-Hutschiene im Verteilerkasten. Er überzeugt durch extrem geringen Eigenverbrauch und sehr hohe Messgenauigkeit für Haushalte, Werkstätten und kleine Gewerbebetriebe.Abmessungen Gerät: 100 mm Höhe × 76 mm Breite × 65 mm Tiefe, Anschlussbereich 36 mm × 45 mm.
Produktmerkmale
✅ Weiter Messbereich bis max. 100 A, vielseitig einsetzbar✅ Hohe Messgenauigkeit, langfristig stabiler Betrieb ohne ständige Kalibrierung✅ Hohe Überlastfestigkeit, schützt vor Stromspitzen✅ Extrem geringer Eigenverbrauch <2 W, spart dauerhaft Energie✅ Drei farbige LED-Anzeigen zur Kontrolle jeder einzelnen Phase (rot/gelb/grün)✅ Großes 6+1-stelliges LCD-Display, gut lesbar auch bei schwachem Licht✅ Einfache Montage auf 35 mm Standard-Hutschiene, nur 1 Modul breit✅ Robustes Kunststoffgehäuse mit Schutzklasse IP20 für InnenverteilungenHinweis: Dieses Modell verfügt über keinen Impulsausgang zur externen Zählgeräteverbindung.
Technische Spezifikationen
- Typ: dreiphasiger Wirkenergiezähler LWDB-LCD
- Maximalstrom: 100 A
- Basisstrom: 10 A
- Unterstützte Nennspannungen: 3x120/208 V | 3x220/380 V | 3x230/400 V
- Betriebsfrequenz: 50 / 60 Hz
- Eigenverbrauch: < 2 W / 10 VA
- Normaler Betriebsspannungsbereich: 90 % Un bis 110 % Un
- Grenzspannungsbereich: 70 % Un bis 120 % Un
- Schutzklasse: IP20 (nur Innenmontage, vor Spritzwasser schützen)
- Impulsausgang: nicht unterstützt
- Display: LCD 6+1 Stellen, Anzeigebereich bis 999999,9 kWh
- Phasenstatusanzeige: 3 LEDs (rot, gelb, grün)
- Kontroll-LED (Test): rot
- Betriebstemperatur: -25 °C bis +55 °C
- Relative Luftfeuchtigkeit: < 75 %, keine Kondensation

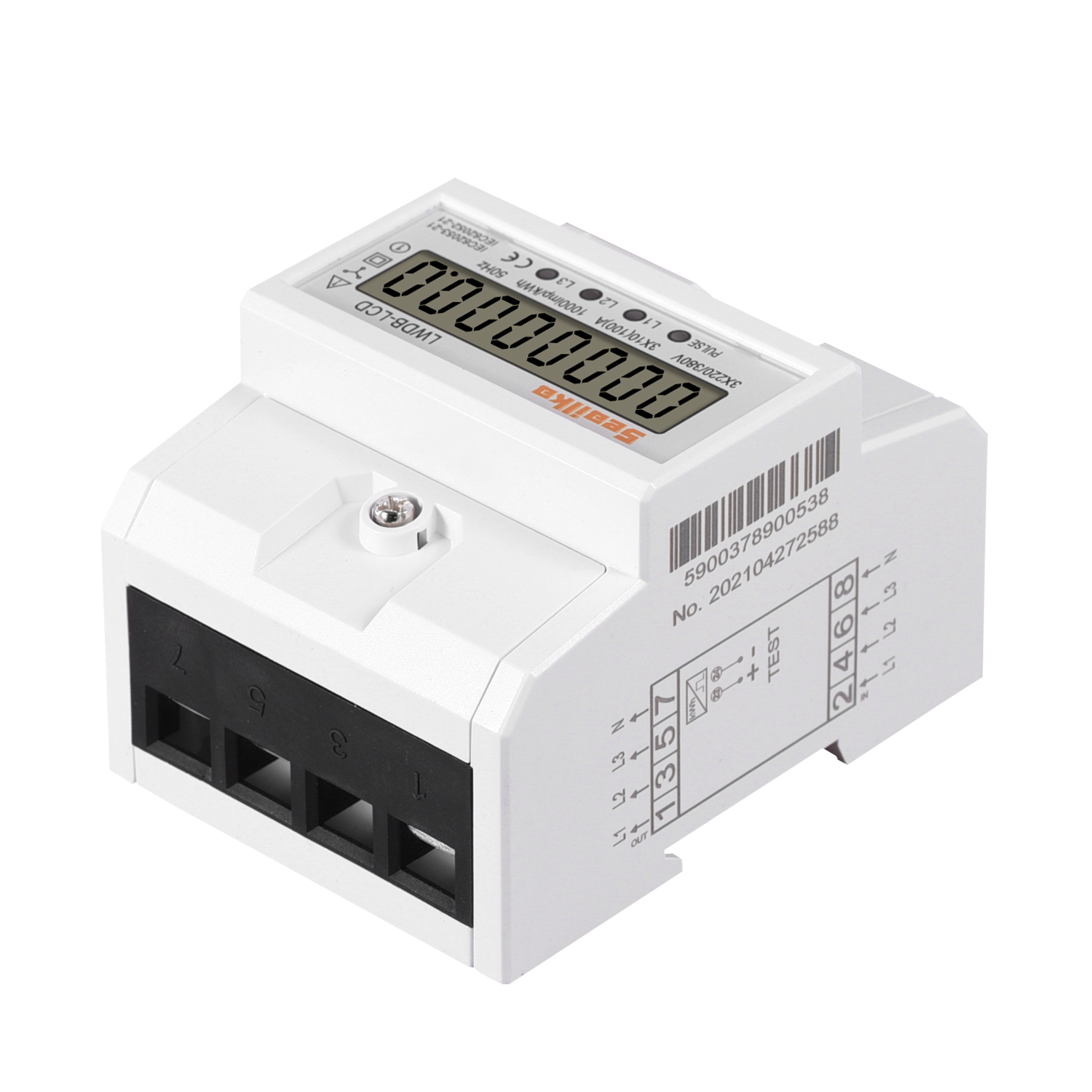

- Maximaler Leiterquerschnitt für Anschlusskabel: 35 mm²
- Gerätebreite: 1 Modul

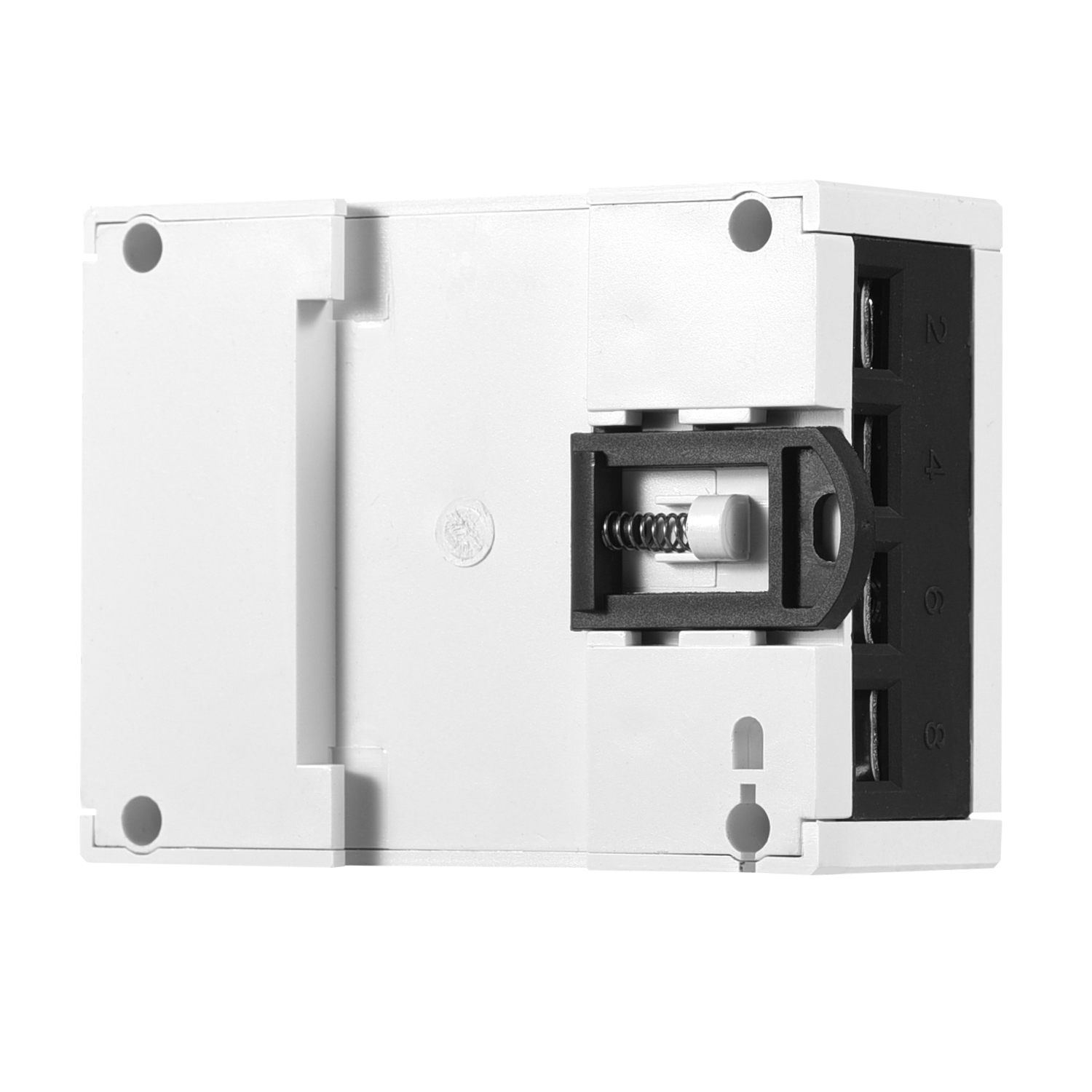

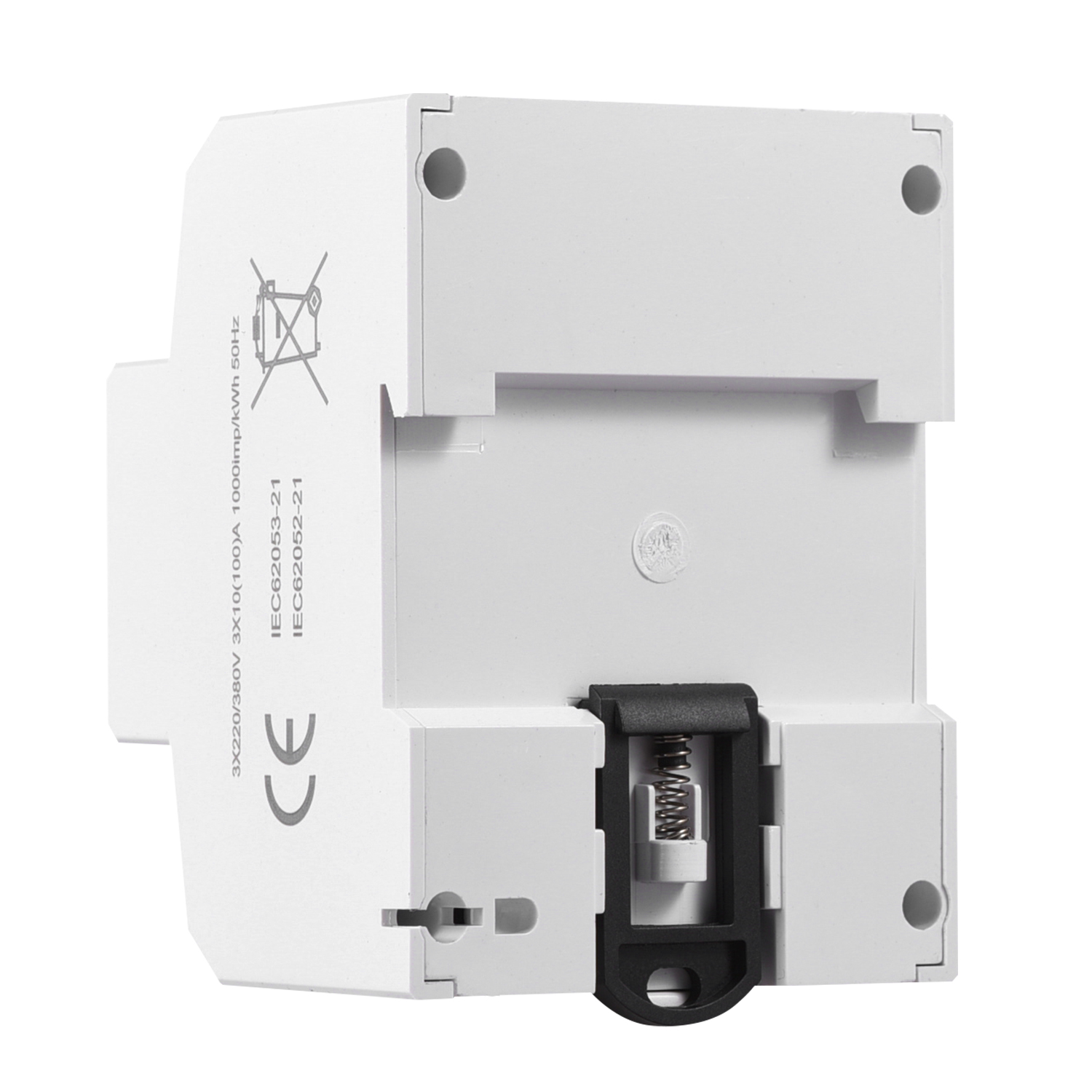

- Montage: 35 mm DIN-Hutschiene, empfohlene Einbauhöhe ca. 1,8 m

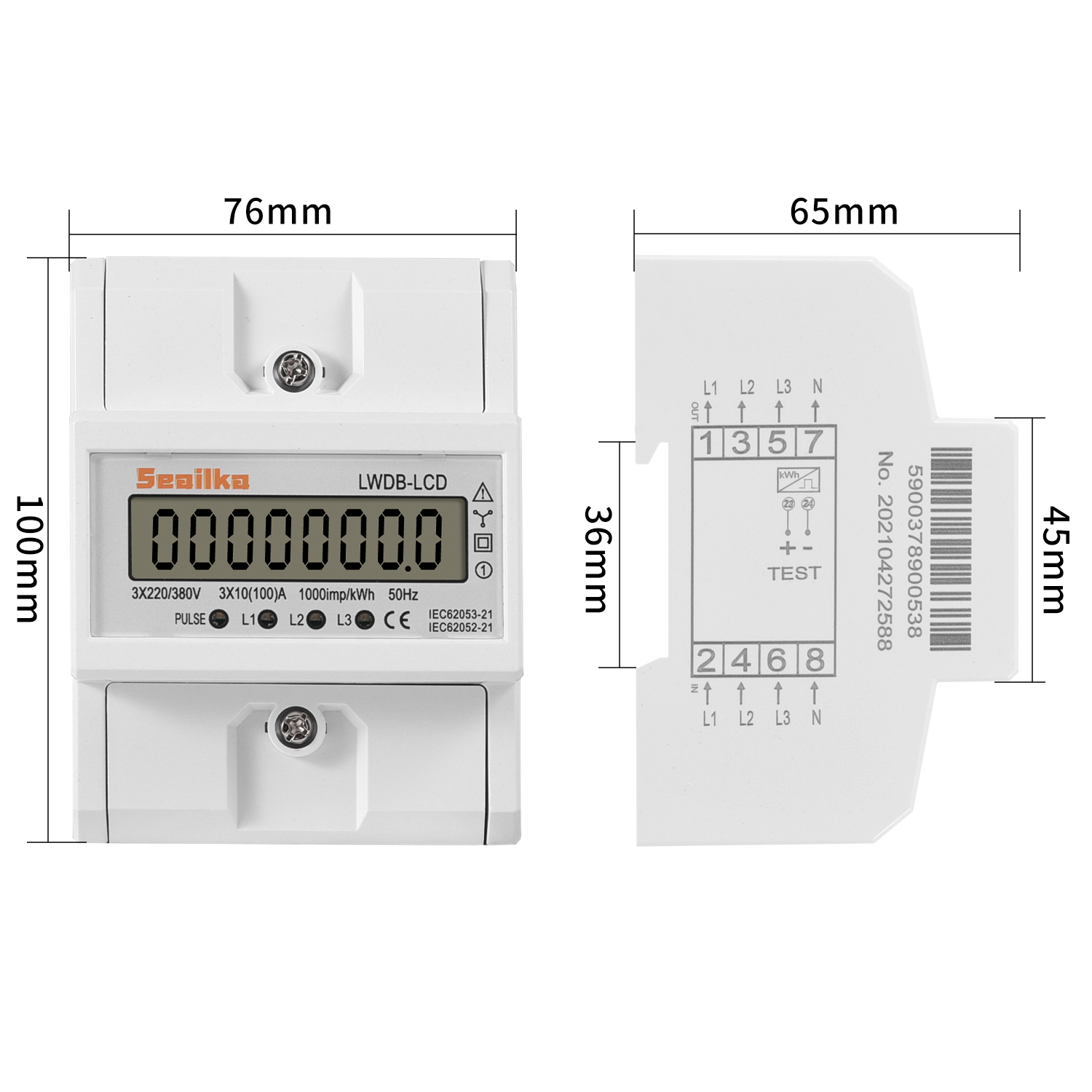

- Geräteabmessungen: H 100 mm × B 76 mm × T 65 mm
Lieferumfang
1 × dreiphasiger DIN-Schienen-Energiezähler Modell LWDB-LCD
Häufig gestellte Fragen (FAQ)
Frage 1: Ist ein Impulsausgang vorhanden, um ein externes Zählgerät anzuschließen?
Antwort: Nein, dieses Modell unterstützt keinen Impulsausgang. Es ist nur zur eigenständigen Anzeige des Energieverbrauchs ausgelegt.
Frage 2: Kann ich den Zähler im Außenbereich installieren?
Antwort: Nein, Schutzklasse IP20 erlaubt nur trockene Innenverteilungen. Der Zähler muss vor Regen, Spritzwasser und hoher Feuchtigkeit geschützt werden.
Frage 3: Welche Kabelquerschnitte kann ich anschließen?
Antwort: Es sind Leitungen bis maximal 35 mm² Querschnitt geeignet.
Frage 4: Muss der Zähler regelmäßig kalibriert werden?
Antwort: Nein, der Zähler behält seine Messgenauigkeit über lange Zeit ohne wiederholte Kalibrierung.
Frage 5: Passt der Zähler in jeden Standard-Verteilerschrank?
Antwort: Ja, er ist 1 Modul breit und kompatibel mit allen gängigen 35-mm-DIN-Hutschienen. Empfohlene Einbauhöhe beträgt ca. 1,8 m für optimale Lesbarkeit des Displays.
Frage 6: Funktioniert der Zähler mit 50 Hz und 60 Hz Netzen?
Antwort: Ja, er unterstützt beide Frequenzen.
Frage 7: Was bedeuten die drei bunten LEDs am Gerät?
Antwort: Jede LED zeigt an, ob die jeweilige Phase L1, L2 oder L3 mit Strom versorgt ist.
