• ideal zum Um- oder Nachrüsten an Holzfenster

• max Fenstergöße: Flügelbreite x Flügelhöhe 105 cm x 150 cm und max. 36 kg
• der Überschlag des Flügels sollte mindestens 15 mm sein, ggf. mit einer Holzleiste vergrößern
• diese 15 mm werden benötigt um die Führungs- und Schließbänder, die 14 mm breit, sind anzuschrauben
• alle Teile galvanisch hell verzinkt und zum Aufschrauben, Bohrlöcher mit Durchmesser 5,3 mm
• zum Anschrauben werden je nach Fensterrahmenstärke und Material noch Schrauben benötigt
• bei Holzfenster zum Beispiel:  23 Stück Spanplattenschrauben 4 x 40 mm

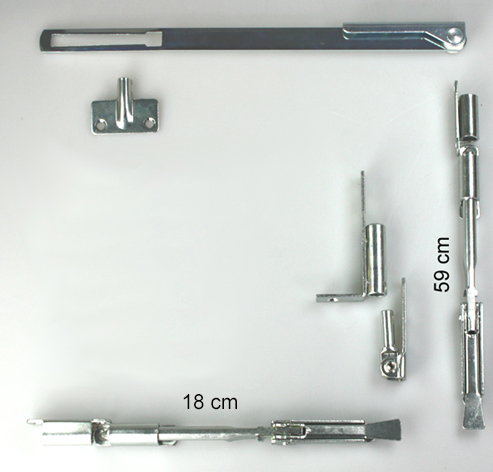

Lieferung bestehend aus:

• 1 Stück Schere Länge 40 cm, Anschraubgelenk Breite x Länge x Höhe = 15 x 88 x 21 mm
• 1 Stück Aufschraubplatte für Schere, Breite x Höhe x Tiefe = 48 x 25 x 17 mm
• 2 Stück Aufschraub-Führungsband, Breite x Länge x Höhe = 14 x 56 x 17 mm
• 2 Stück Aufschraub-Schließband, Breite x Länge x Höhe = 14 x 56 x 17 mm
• 1 Stück Seitenbandverschluß lang, Breite x Länge x Höhe = 15 x 580 x 14 mm
• 1 Stück Unterbandverschluß kurz, Breite x Länge x Höhe = 15 x 180 x 14 mm
• 1 Stück Aufschraub-Eckgelenk-Unterteil, Breite x Tiefe x Höhe = 15 x 35 x 90 mm
• 1 Stück Aufschraub-Eckoberteil, Breite x Tiefe x Höhe = 15 x 13 x 71 mm
• 1 Stück Montagezeichnung, Lieferung ohne Schrauben




	DK 15 A
	Katalogblatt ca. 0,5 MB
	Montagezeichnung ca. 0,3 MB

-------------------------------------------------------------------------------------------------------------

Weitere Fensterzubehör-Teile auf Lager...zum Beispiel:

• Einreibeschlösschen
• Kanten- und Einlassgetriebe
• Unterband- und Seitenbandverschlüsse
• Scheren
• Ersatzdichtungen
• und noch viele andere seltene Ersatzteile
