Schließfuntion GTB V 2

• Öffnen von Außen: mit dem Schlüssel wird, nach einer halben Umdrehung nach rechts eine Sperre entriegelt, durch Drehen des Griffes werden die Riegelstangen eingezogen.
• Öffnen von Innen: mit dem vorhandenen Entriegelungshebel wird im Schloß eine Sperre entriegelt, durch Drehen des Griffes werden die Riegelstangen eingezogen.
• Schließen von Außen oder Innen: Durch Drehen des Griffes werden die Riegelstangen ausgefahren und das Schloß verriegelt selbstständig, ohne das nochmals der Schlüssel betätigt werden muß.

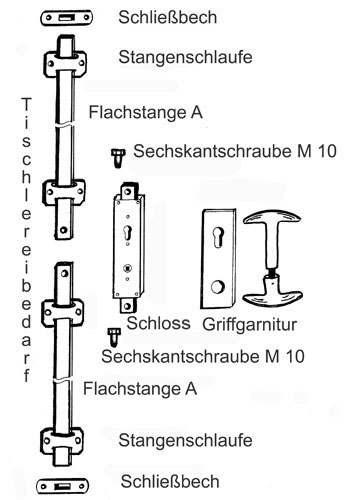

Grundausstattung GTB V2 bei Lieferung:

• 1 x Schloß GTB 2 für Profilzylinder vorbereitet, Nuß 9 x 9 mm, b x h x t = 60 x 230 x 16 mm
• 1 x Schild mit PZ-Lochung aus ALU natur, Stützring für Drücker aus Stahl, b x h x t = 50 x 160 x 6 mm
• 1 x Doppelgriff aus Alu natur, Drückerstift 9 x 9 mm, b x h x t = 90 x 25 x 160 mm, 1 x Fixierstift 3 x 26 mm
• 2 x Flachstange massiv Stahl mit je einer Gewindebohrung M 10,  b x t x l = 20 x 8 x 1250 mm
• 2 x Sechskantschraube M 10 x 12 mm
• 4 x Stangenschlaufe aus 2,5 mm Stahlblech mit je 2 Bohrungen 6,5 mm, b x h x t = 65 x 41 x 15 mm
• 2 x Schließblech aus 2,5 mm Stahlblech mit je 2 Bohrungen 5,1 mm, b x h  = 80 x 21 mm

Montagematerial GTB V 2 bauseits bereitstellen:

Sie benötigen unterschiedliche Schrauben zur Befestigung an Holz- oder Metalltoren

Beispiel für ein Holztor mit 25 mm Stärke:

• für den Schloßkasten = 4 Stück Schloßschrauben M 6 x 50 mm
• für das Schild = 2 Schrauben M 5 x 40 mm
• für die 4 Stangenschlaufen = 8 Stück Spax 5 x 20 mm oder Schloßschrauben M 6 x 35 mm
• für die 2 Schließbleche = 4 Stück Holzschrauben z. B. 5 x 50 mm, eventuell mit Dübel
• und einen  Profil-Halbzylinder 10 x 40 mm

Montageempfehlung GTB V 2:
