2X/4X Ziegeldach Halterung Pfannendach Solarmodul Solarmodule Modul Befestigung

Hervorragende Strukturleistung
Das Hauptgestell besteht aus flugzeugtauglichem Aluminium 6005-T5, eloxiert mit ≥15μm Schichtdicke. Zugfestigkeit ≥160 MPa. Hält 2400 Pa Schneelast und 1600 Pa Winddruck (entspricht Orkanstärke 12) stand.

Wärmeableitung & Wasserschutz
Durch 3-8 cm Höhenabstand entsteht eine natürliche Belüftung, die Modultemperaturen um 10-15℃ senkt (Steigerung des Wirkungsgrads um 5-10%). Integrierte Drainageneigung leitet Regenwasser entlang der Dachziegel ab - keine Staunässe.

Voll kompatibles Design
Passt für gängige Ziegeltypen (Flachziegel, Hohlpfannen, Biberschwanz etc.) bei 10-50 mm Dicke. Schienenverbindungen nach DIN-Norm. Angepasste Krümmung bricht keine Ziegel und durchdringt keine Dachabdichtung.

Verbesserte verstellbare Klemmen
Montagehalter für 30mm–35 mm dicke Solarmodule. Präzise Fixierung durch justierbare Klemmbacken für optimale Ausrichtung.

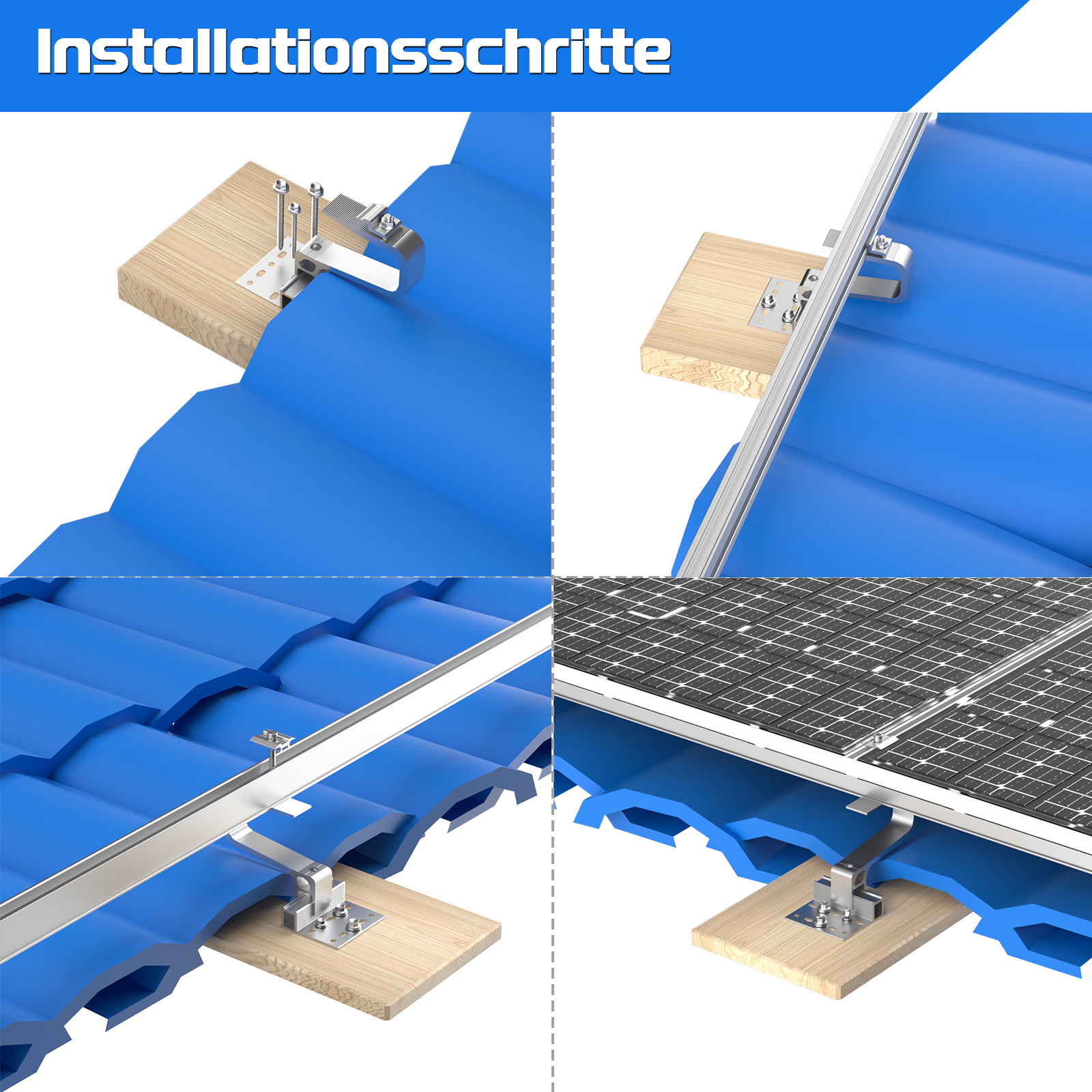

Einfacher Montageablauf
1、Profile vorbereiten
2、Dachziegel anheben
3、Dachhaken festschrauben
4、Solarmodule einhängen

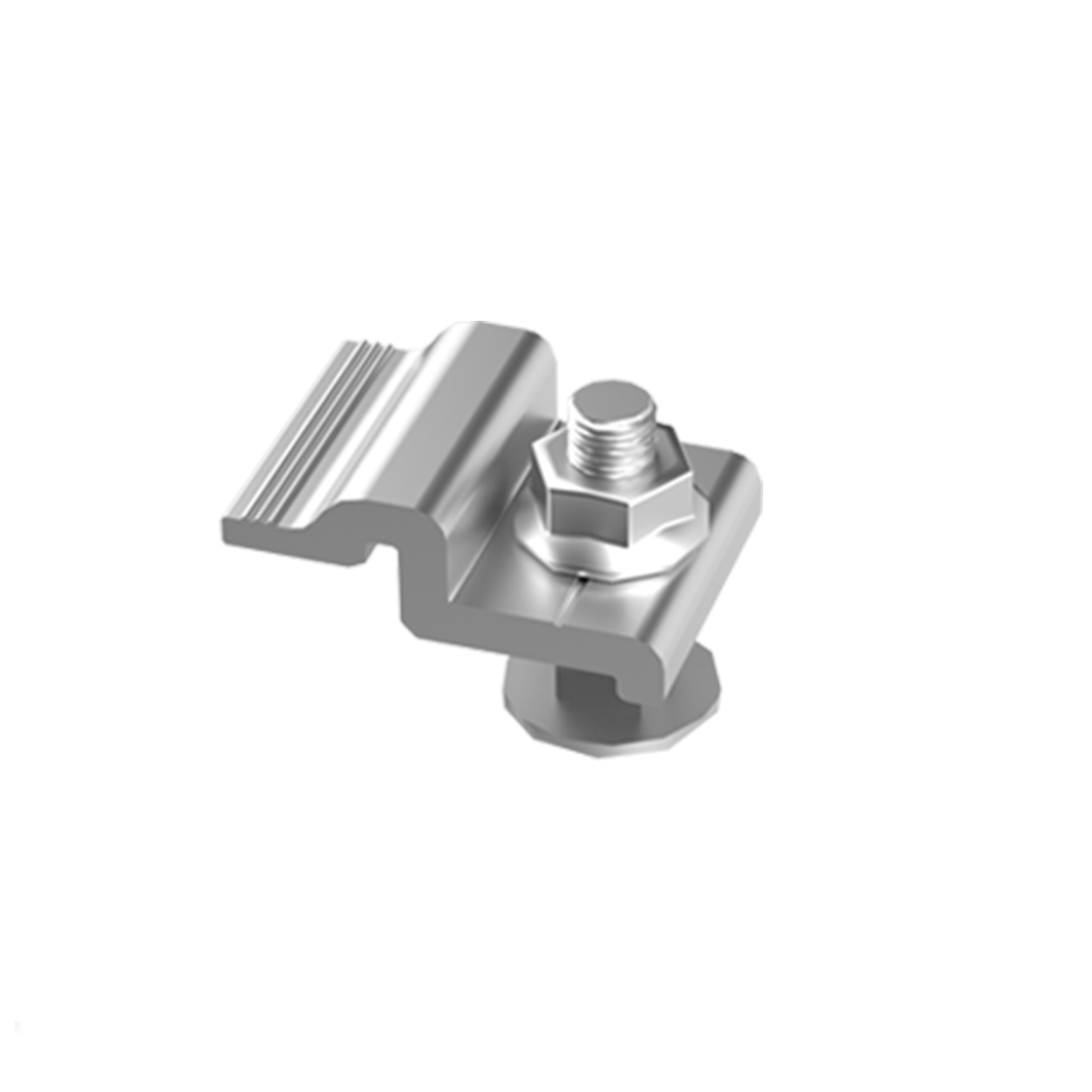

5、Mittel-/Endklemmen fixieren

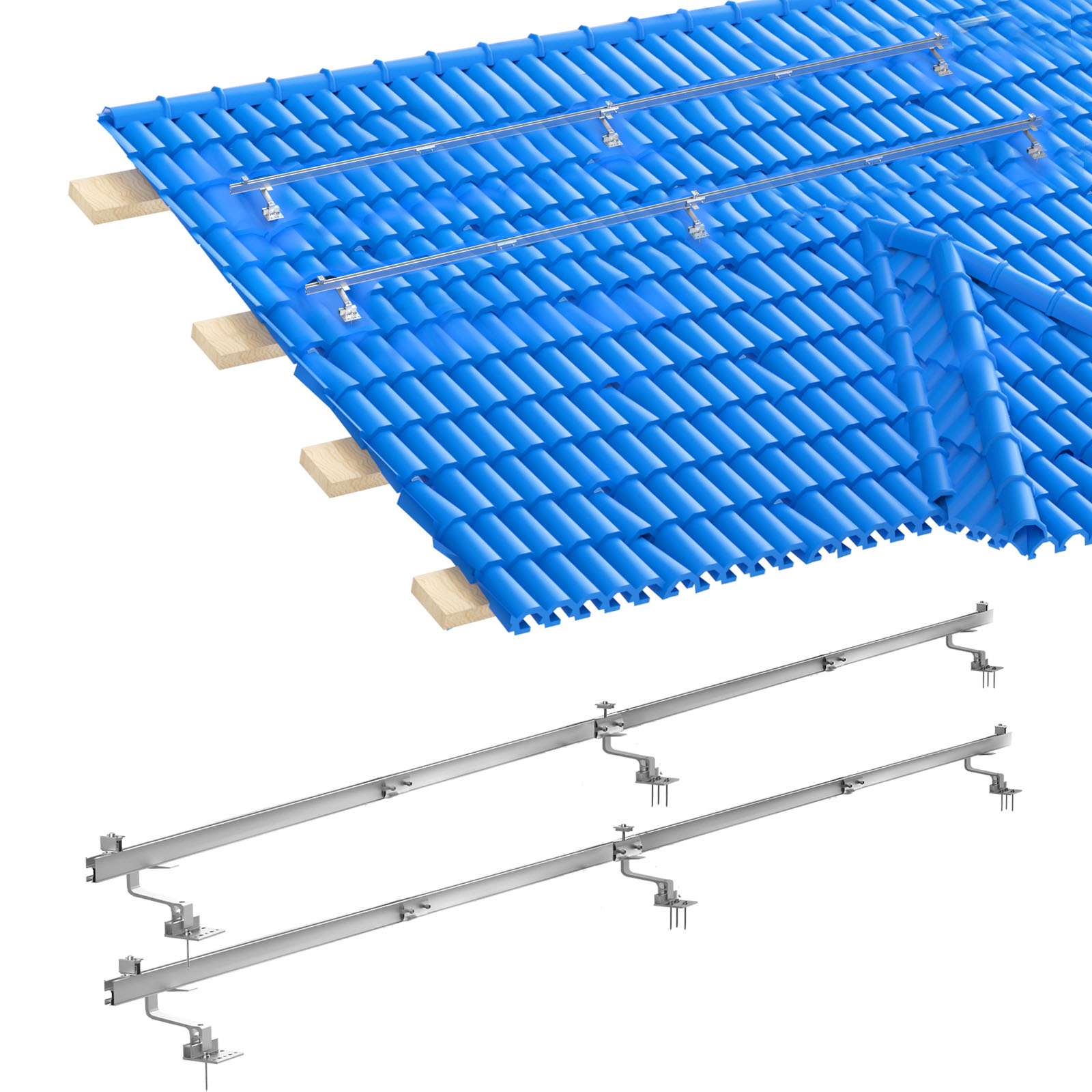

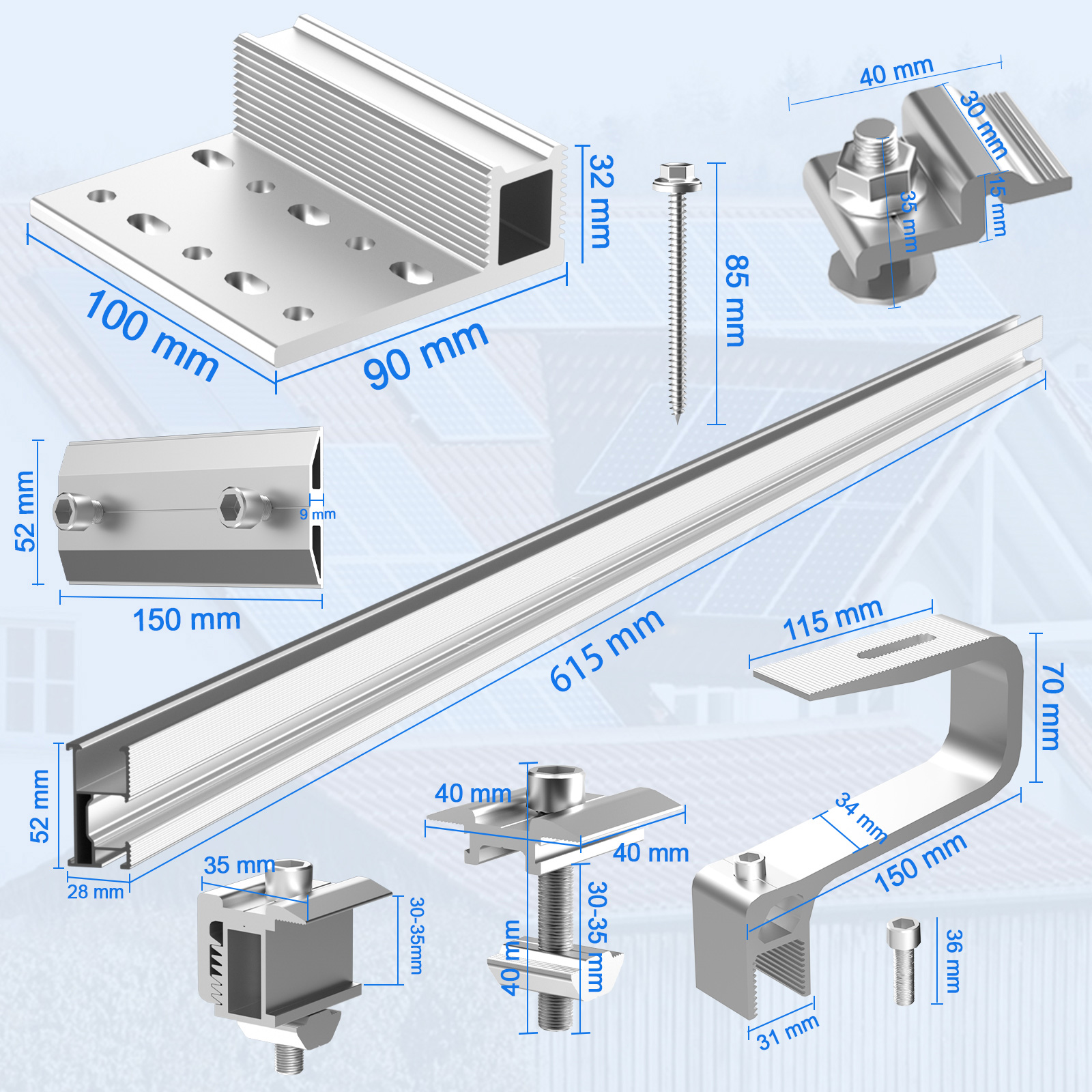

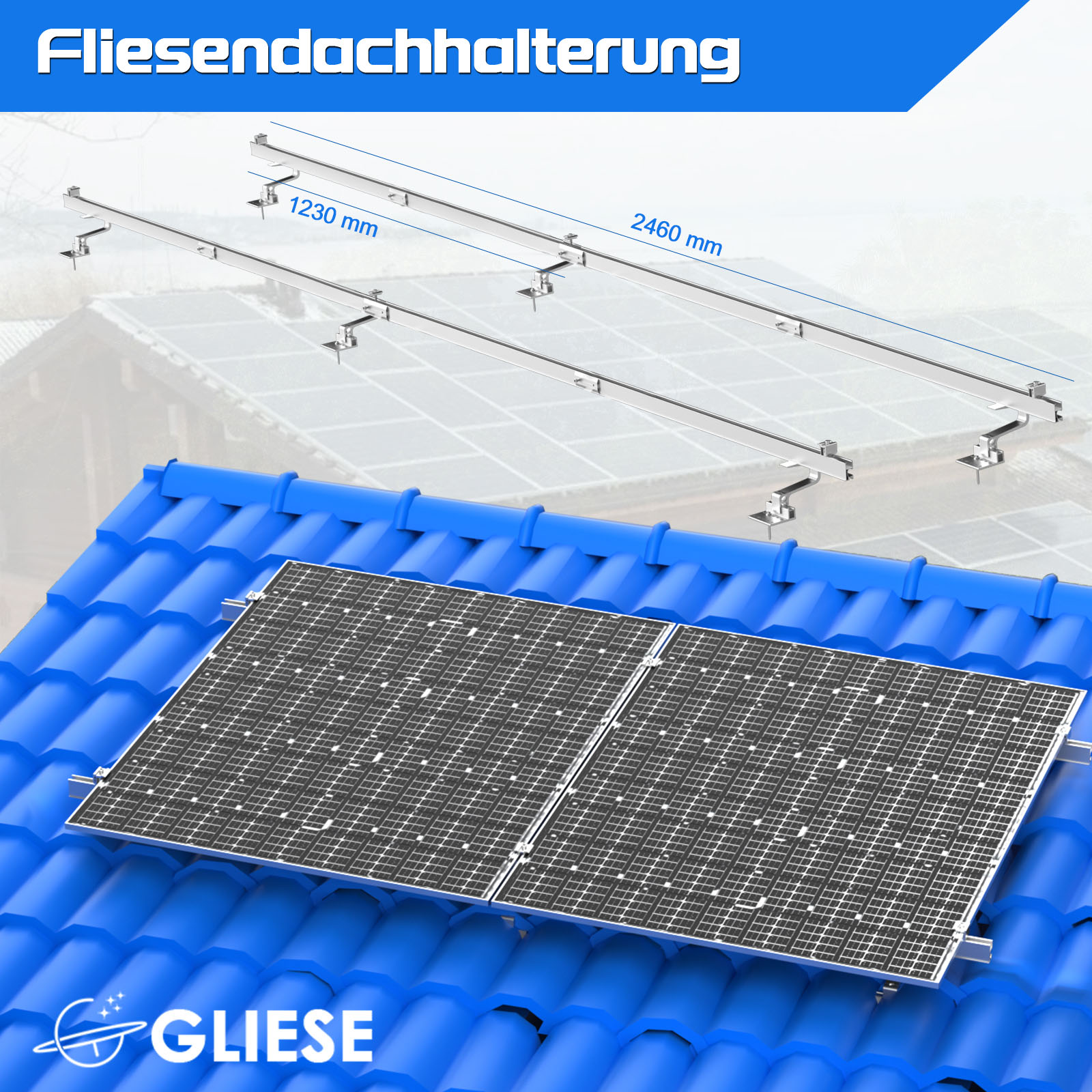

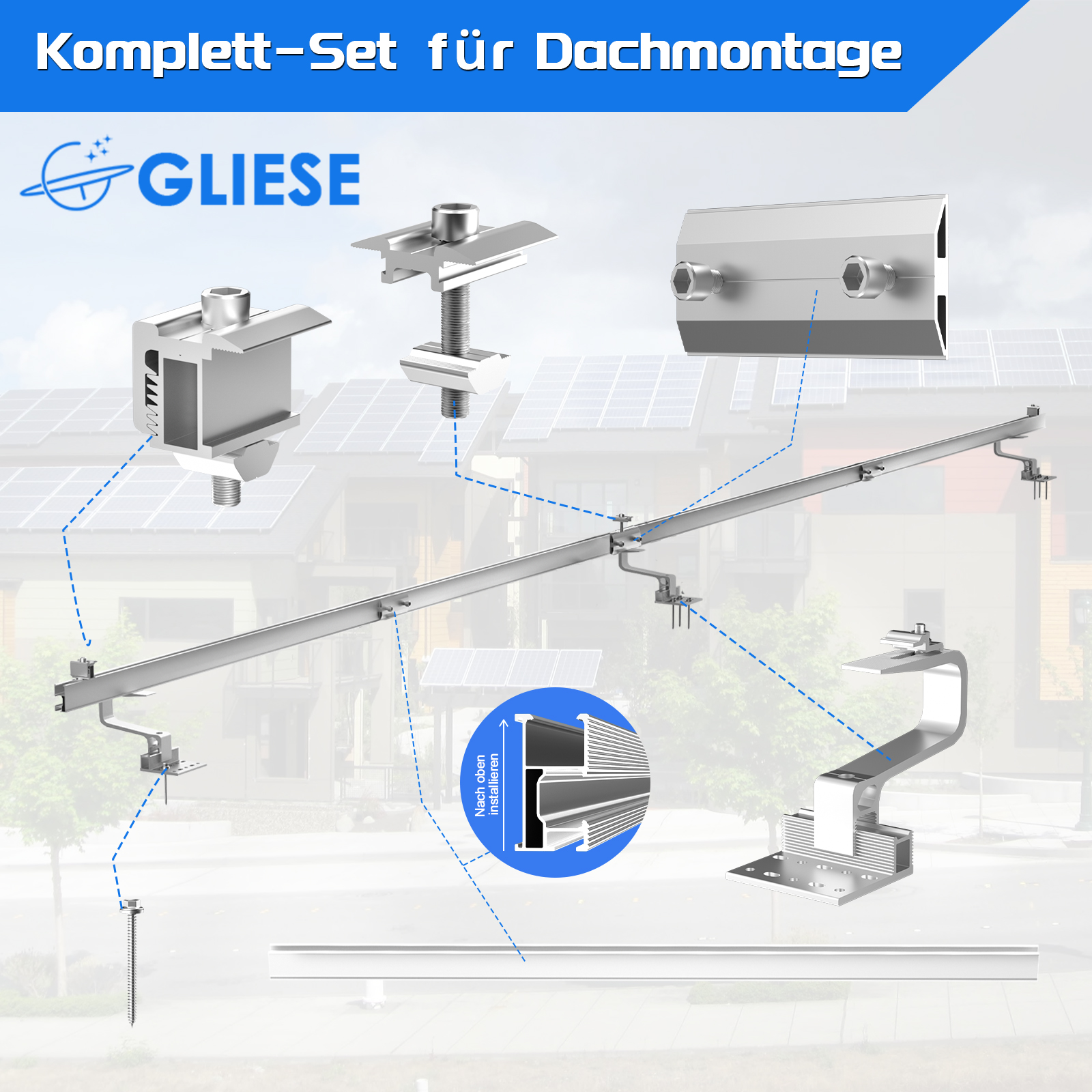

Die Dachhalterung besteht aus acht 615 mm langen Schienen, die zu einer einseitigen Länge von 2460 mm zusammengesetzt werden können. Sie eignet sich für die Installation von zwei 400W bis 550W Solarpanels. Bei der Konstruktion und Herstellung der Photovoltaikhalterung wurden Installationseffizienz und Komfort berücksichtigt. Das modulare Design macht die Installation der Halterung einfacher und schneller.

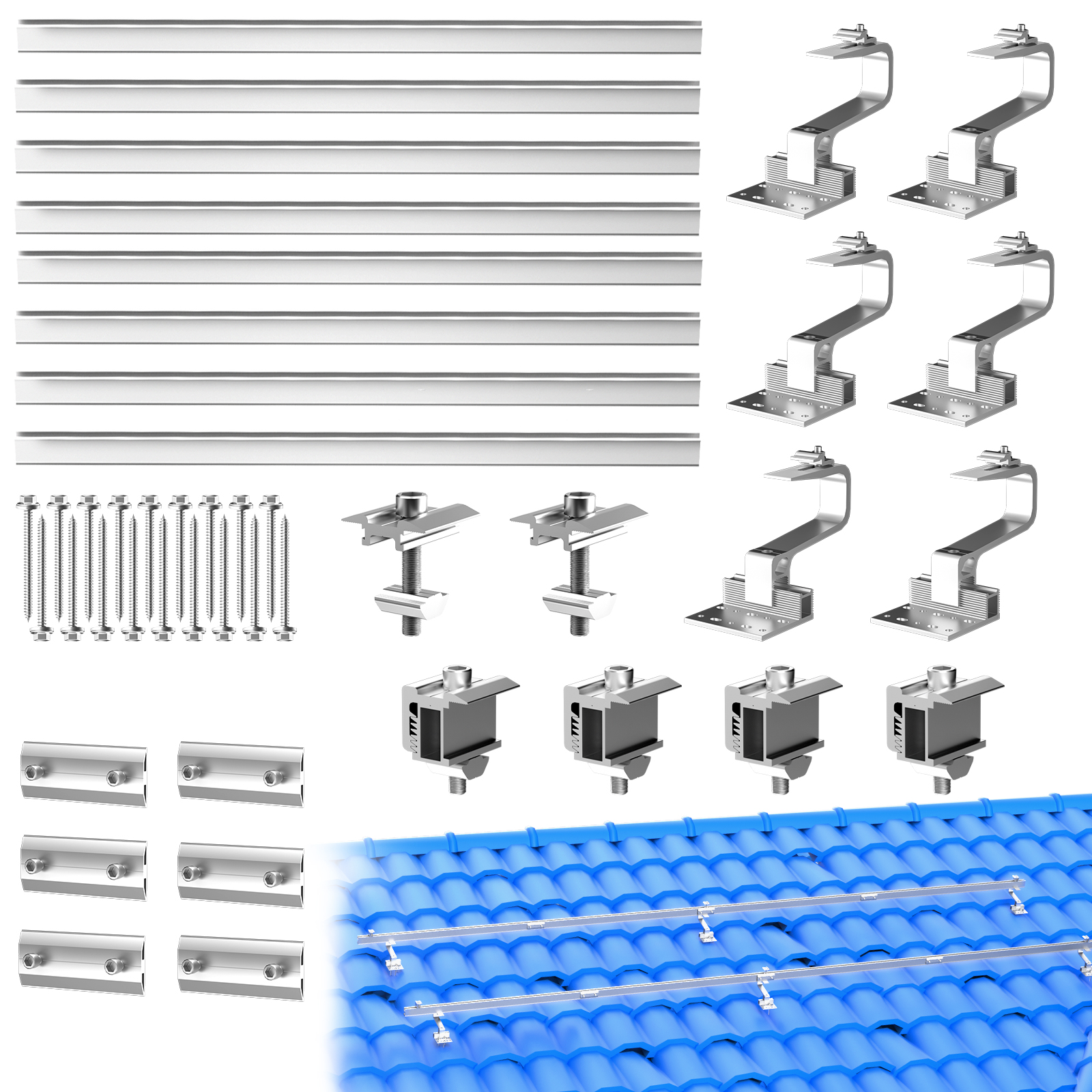

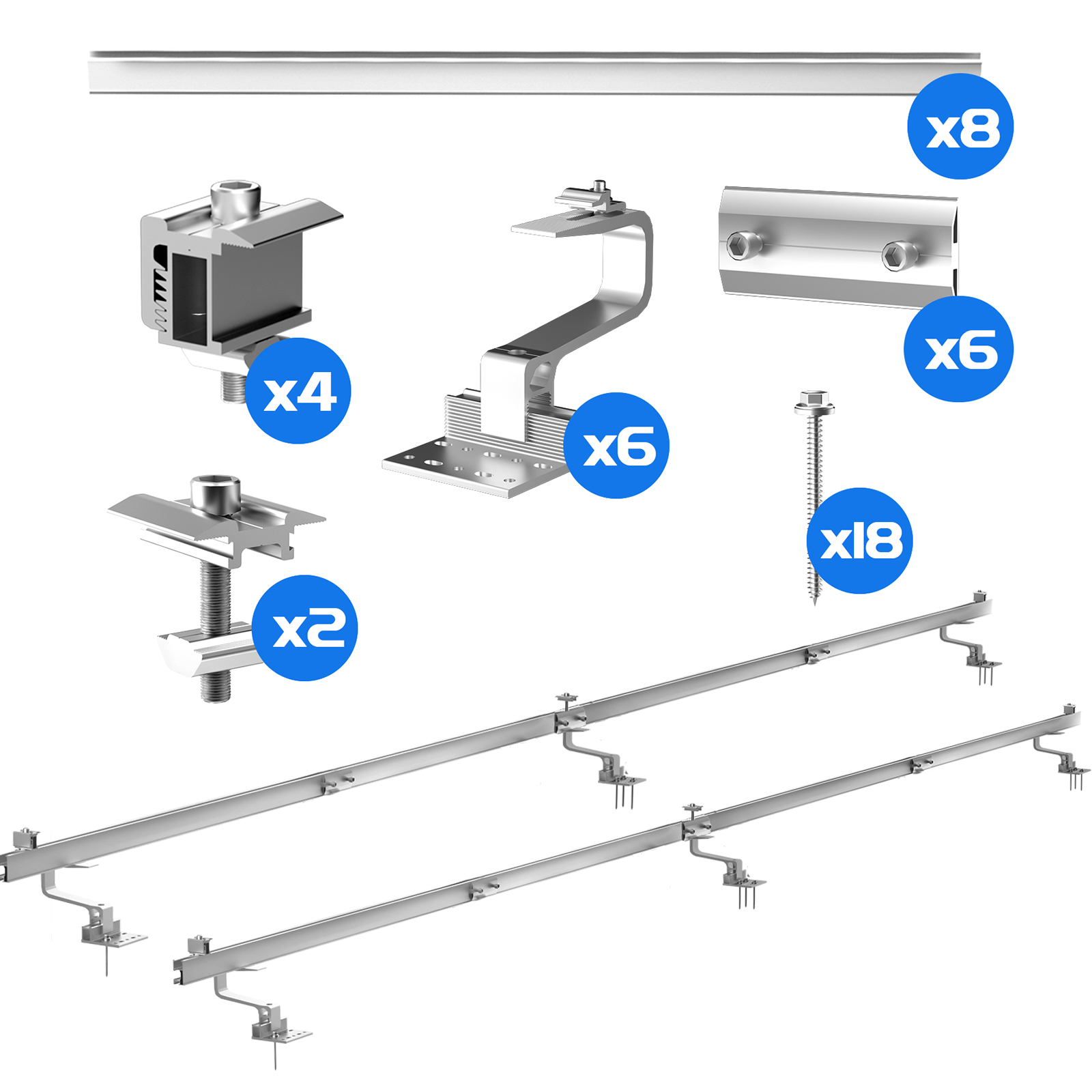

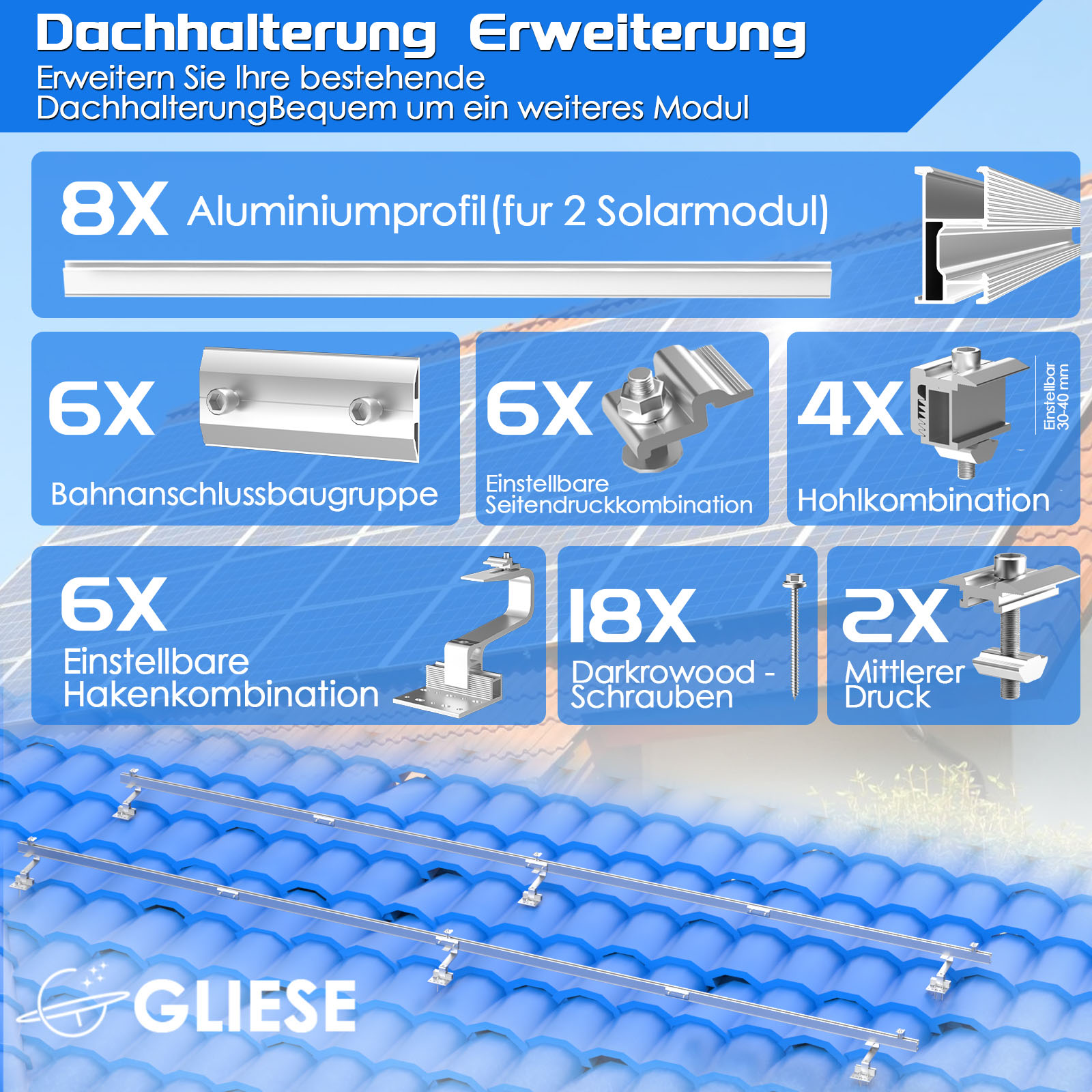

2X für 2 PV Modul Packliste：
615 mm Schiene x 8

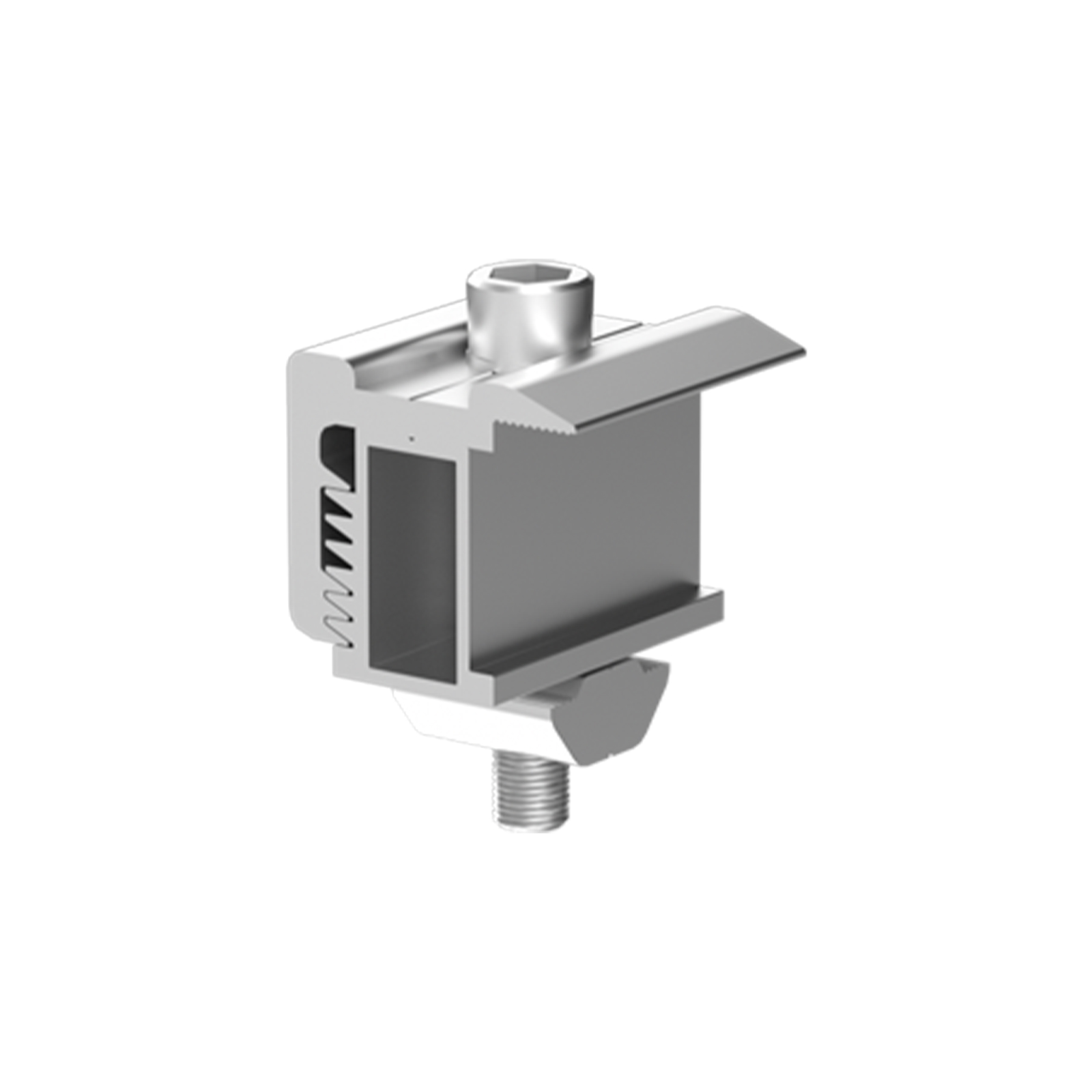

Einstellbarer Seitendruck x 4

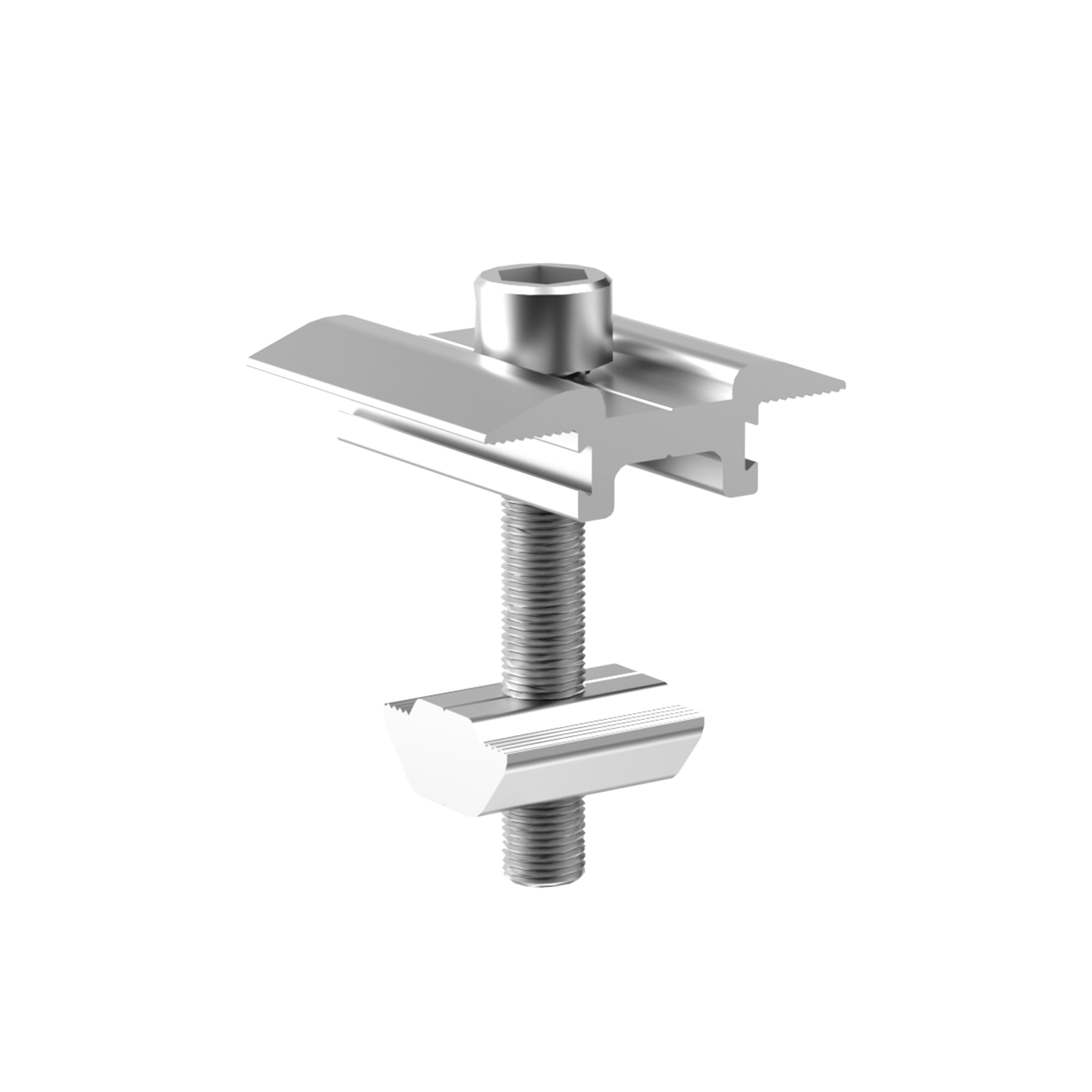

Einstellbarer Mitteldruck x 2

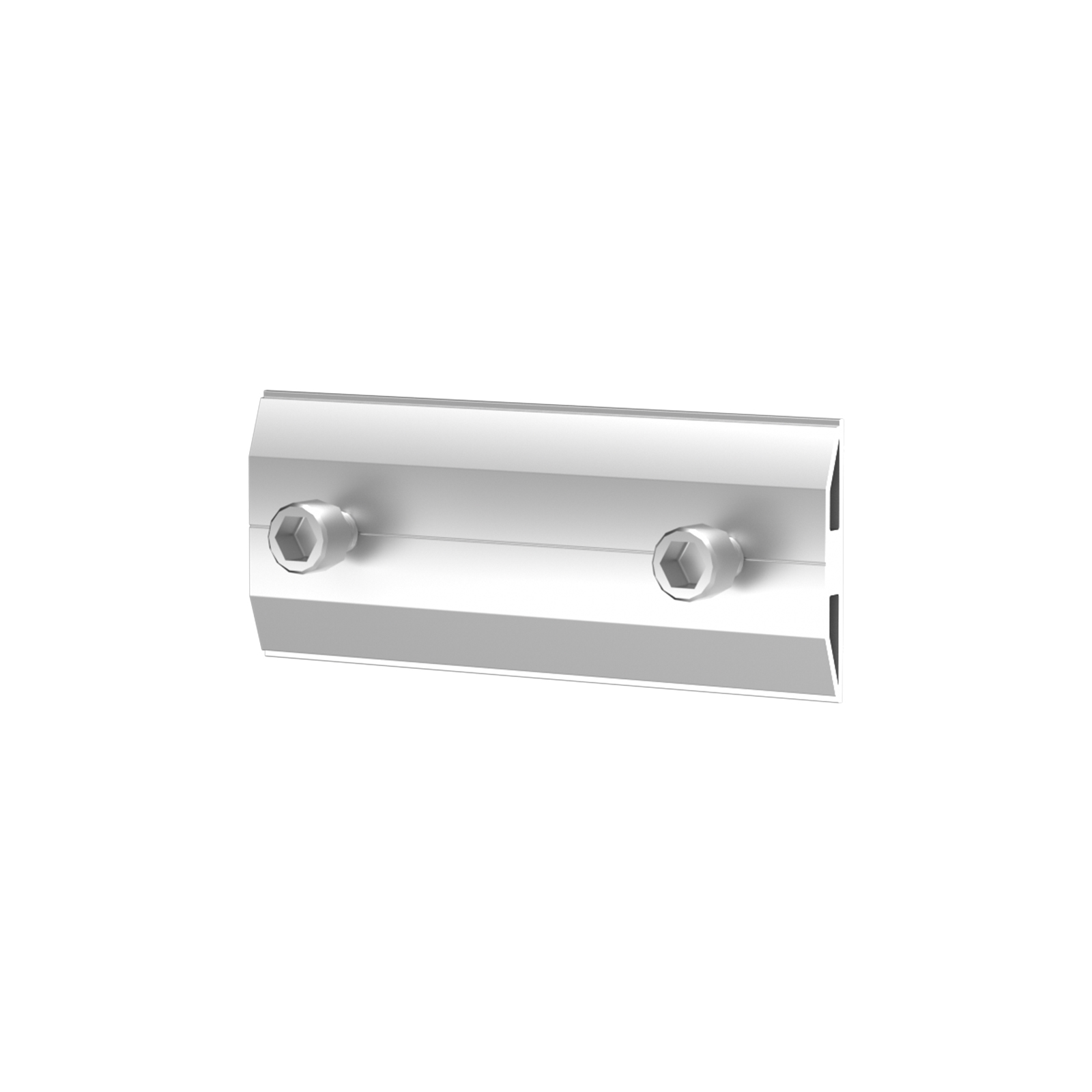

Schienenverbinder x 6

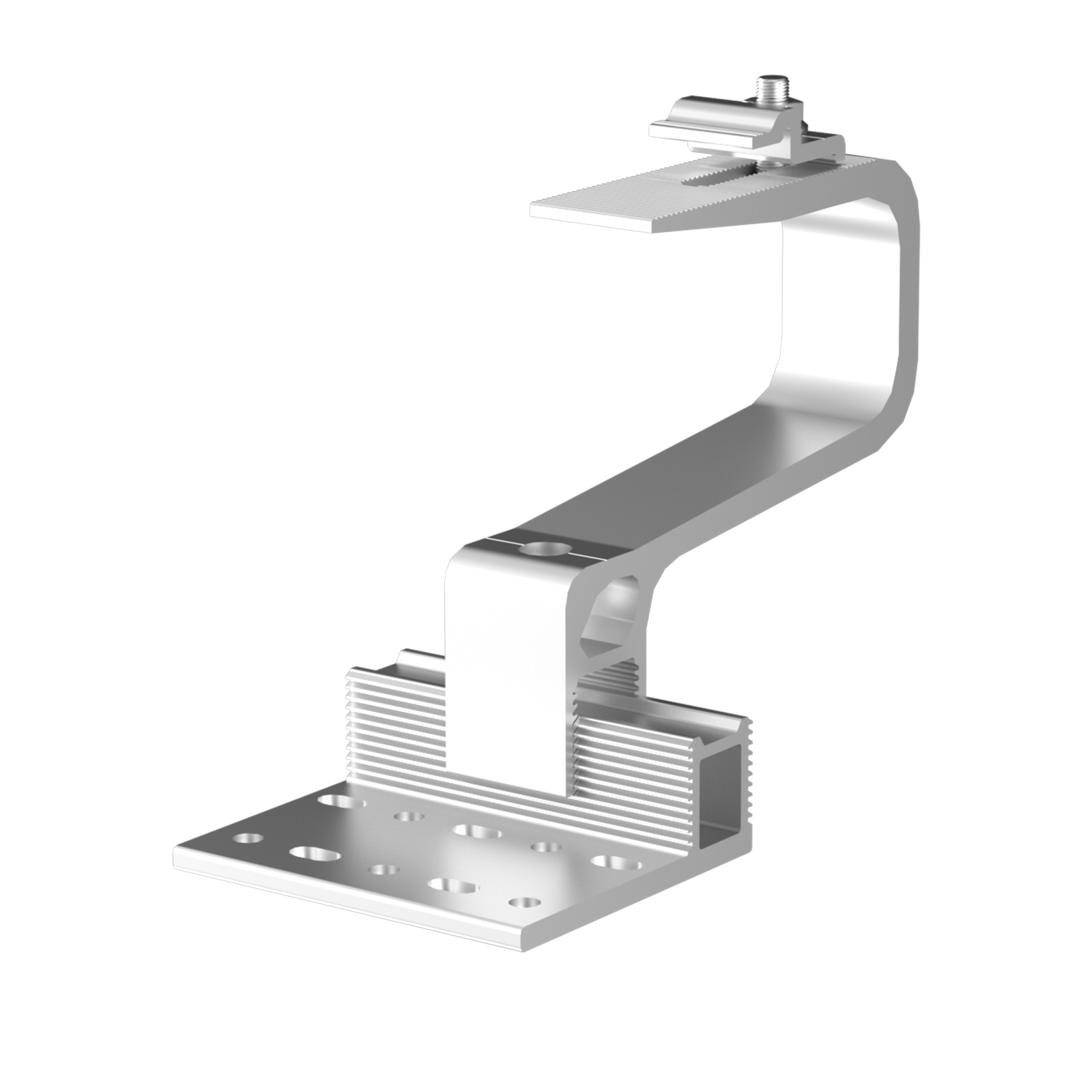

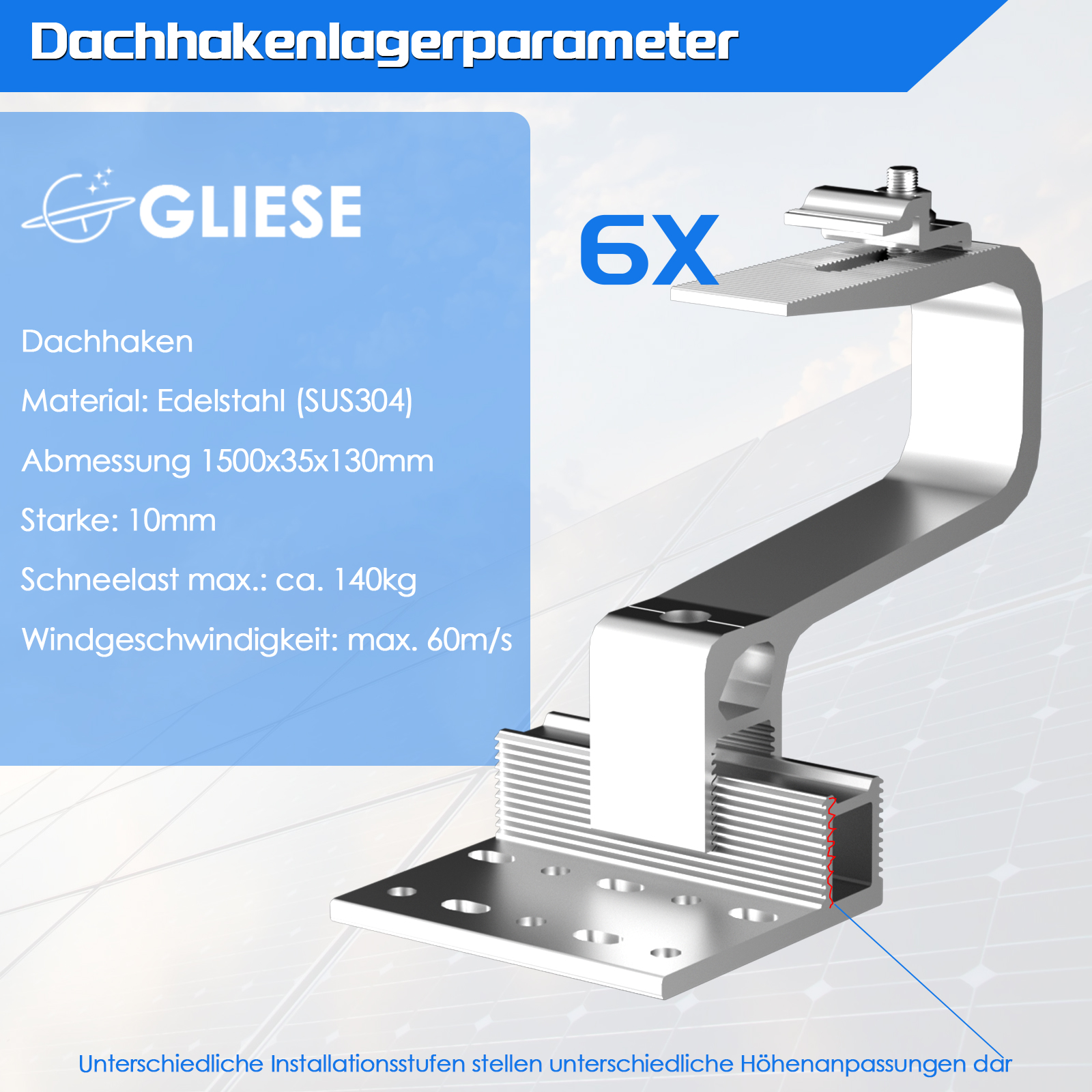

Einstellbare Haken-Kombination x 6

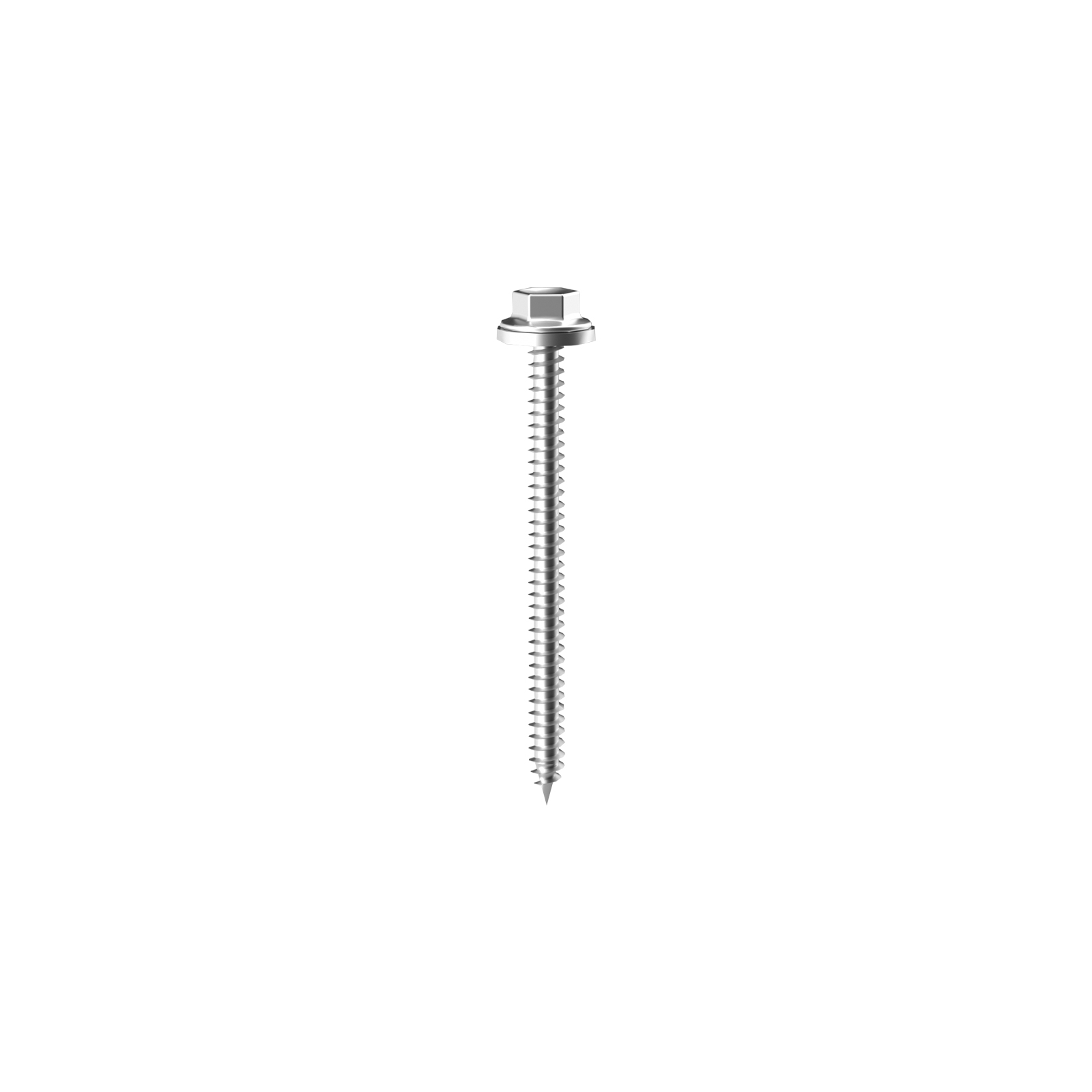

Schrauben x 18

4X für 4 PV Modul Packliste

615 mm Schiene x 16

Einstellbarer Seitendruck x 8

Einstellbarer Mitteldruck x 4

Schienenverbinder x 12

Einstellbare Haken-Kombination x 12

Schrauben x 36
