| Misurazione dell'angolo |
| Accuratezza (deviazione standard ISO 17123-3) |
5 “(1,5 mgon) |
| Visualizza il minimo conteggio: |
0,1 “(0,5 mgon) |
| Metodo |
assoluto, continuo, diametrico |
| Compensatore |
Range di lavoro: 4 '(0,07 gon)
Precisione di impostazione: 1,5 "(0,5 mgon)
Metodo: compensazione centralizzata a doppio asse |
| Misurazione della distanza (IR) (foschia leggera, visibilità di circa 20 km; o luce solare moderata, leggero luccichio di calore) |
| PRISM standard (GPR1): |
3000 m (10000 piedi) |
| 3 prismi standard (GPR1): |
4500 m (14700 piedi) |
| PRISM a 360 ° (Grz4): |
1500 m (5000 piedi) |
| 360 ° Mini Prism (GRZ101): |
800 m (2600 piedi) |
| Mini prisma (GMP101): |
1200 m (4000 piedi) |
| Nastro riflettore (60 mm x 60mm): |
250 m (800 piedi) |
| Distanza di misurazione più breve: |
1,5 m |
| Accuratezza (deviazione standard ISO 17123-4) / Misura tempo |
Modalità standard: 2 mm + 2 ppm / tip. 1,5 s
Modalità veloce: 5 mm + 2 ppm / tip. 0,8 s
Modalità di tracciamento: 5 mm + 2 ppm / tip. <0,15 s
Modalità media: 2 mm + 2 ppm
Risoluzione del display: 0,1 mm |
| Metodo |
Principio: misurazione di fase
Tipo: laser coassiale e a infrarossi
Wave portante: 780 nm
Sistema di misurazione: base di frequenza speciale base 100 MHz = 1,5 m |
| Puntare la misurazione della distanza senza riflettore (RL) (oggetto in ombra o coppia del cielo) |
| Range Pinpoint R400 |
400 m / 200m (Kodak Grey Card: 90% riflettente / 18% / 18% Riflettente)
|
Distanec misurabile più breve / più lungo: 1,5 m / 1000m-7500m
|
Tempo di precisione / misurazione
(Deviazione standard, ISO 17123-4)
(oggetto in ombra, cielo coperto)
|
Reflectorless <500m: 2 mm + 2ppm / tip. 3-6s, max. 12s
Reflectorless> 500 m: 4mm + 2ppm / tip. 3-6s, max. 12s
Long Range: 5 mm + 2ppm / tip. 2.5s, max. 12s
|
Dimensione del punto laser
|
A 30 m: circa 7 mm x 10 mm
A 50 m: circa 8 mm x 20 mm
|
Metodo
|
Pinpoint R400: analizzatore di sistema (laser rosso coassiale, visibile)
|
| Motorizzato |
| Velocità massima |
45 ° / s |
| Riconoscimento del target automatico (ATR) |
| Gamma ATR / Lock Modalità |
PRISM standard (GPR1): 1000 m (3300 piedi) / 800 m (2600 ft)
PRISM a 360 ° (GRZ4): 600 m (2000 piedi) / 500 m (1600 piedi)
Mini prisma a 360 ° (GRZ101): 350 m (1150 ft) / 300 m (1000 piedi)
Mini Prism (GMP101): 500 m (1600 piedi) / 400 m (1300 piedi)
Nastro riflettore (60 mm x 60mm): 55 m (175ft) / -
Distanza di misurazione più breve: 1,5 m / 5 m |
| Precisione / misurare il tempo |
Accuratezza del posizionamento (GPR1): <2 mm
Misura tempo (GPR1): 3-4 s |
| Velocità massima (modalità di blocco) |
Tangenziale (modalità standard): 5 m / s a 20 m, 25 m / s a 100 m
Radiale (modalità di tracciamento): 5 m / s |
| Ricerca |
Tempo di ricerca in campo visivo: tip. 3 s
Campo visivo: 1 ° 30 '(1,66 gon)
windows di ricerca definibile: sì |
| Metodo |
Principio: elaborazione digitale delle immagini
Tipo: laser a infrarossi |
| PowerSearch (PS) |
| Allineare |
PRISM standard (GPR1): 200 m (650 piedi)
PRISM a 360 ° (GRZ4): 200 m (650 piedi) (perfettamente allineato allo strumento)
Mini Prism (GMP101): 100 m (330 piedi)
Distanza di misurazione più breve: 1,5 m |
| Ricerca |
Tempo di ricerca: tip. <10 s
Area di ricerca predefinita: Hz: 400 Gon V: 40 Gon
windows di ricerca definibile: sì |
| Metodo |
Principio: elaborazione del segnale digitale
Tipo: laser a infrarossi |
| Luce guida (EGL) |
| Allineare |
Range di lavoro: 5 m - 150 m |
| Precisione |
Accuratezza del posizionamento: 5 cm a 100 m |
| Dati generali |
| Telescopio |
Ingrandimento: 30 x
Apertura obiettiva gratuita: 40 mm
Campo visivo: 1 ° 30 '(1,66 Gon) / 2,7 m a 100 m
Gamma di messa a fuoco: da 1,7 m all'infinito |

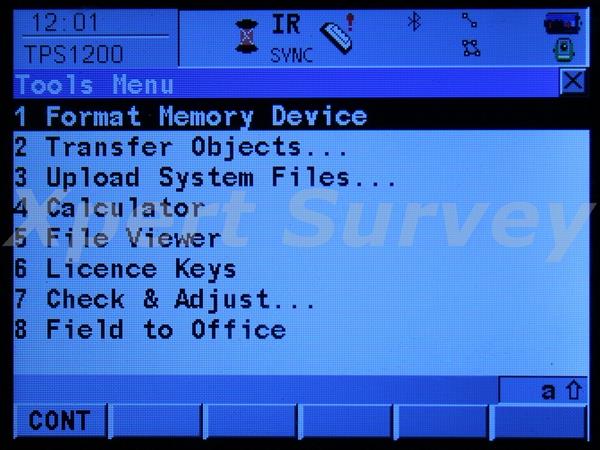

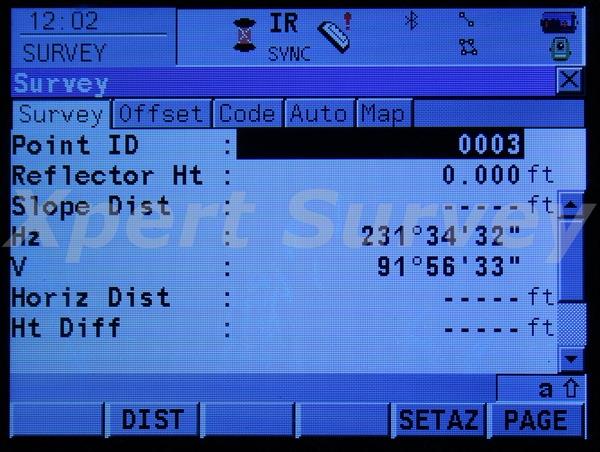

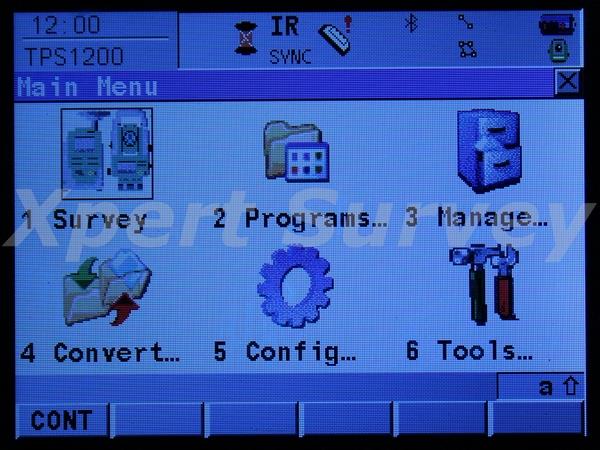

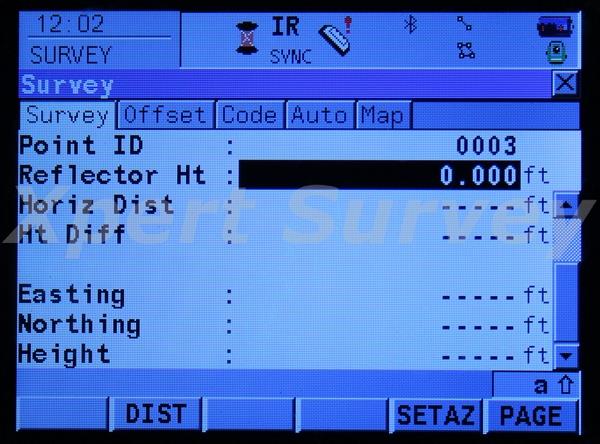

| Tastiera e visualizzazione |

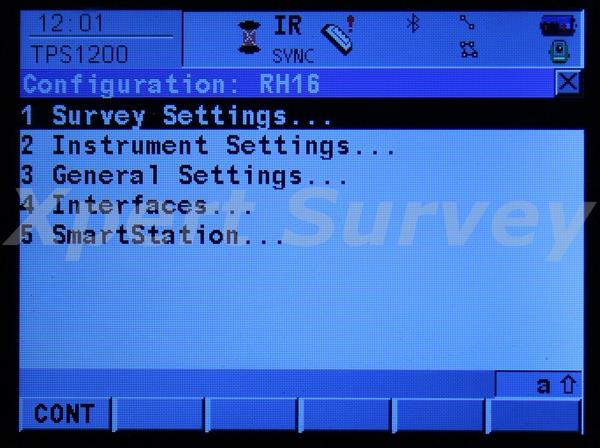

Display: ¼ VGA (320*240 pixel), LCD grafico, illuminazione, touchscreen (opzionale)
Tastiera: 34 tasti (12 tasti di funzione, 12 tasti alfanumerici), illuminazione
Display angolo: 360 ° '“, 360 ° decimale, 400 gon, 6400 mil, v%
Display a distanza: metro, int. ft, int. ft/pollici, us ft, us ft/pollici
Posizione: Face I Standard / Face II opzionale |
| Archiviazione dei dati |
Memoria interna: 32 MB (opzionale)
Scheda di memoria: schede CompactFlash (32 MB e 256 MB)
Numero di record di dati: 1750 / MB
Interfaccia: rs232, bluetoothtm (opzionale) |
| Pummet laser |
Accuratezza del centraggio: 1,5 mm a 1,5 m (deviazione dalla linea a piombo)
Diametro del punto laser: 2,5 mm a 1,5 m |
| Infiniti unità |
Numero di unità: 1 orizzontale / 1 verticale |
| Livello circolare |
Sensibilità: 6 ' / 2 mm |

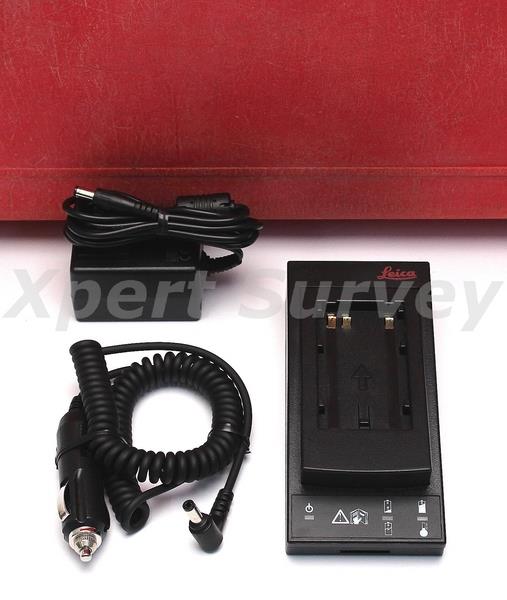

| Batteria interna (GEB221) |
Tipo: ioni di litio
Tensione: 7.4 v
Capacità: 3.8 AH
Tempo di funzionamento: tip. 6 - 8 h |
| Dimensioni |
Altezza dell'asse inclinabile: 196 mm sopra Tribrach
Altezza: 345 mm
Larghezza: 226 mm
Lunghezza: 203 mm |
| Pesi |
Stazione totale: 4,8 - 5,5 kg (a seconda del tipo e delle opzioni)
Batteria (GEB221): 0,2 kg
Tribrach (GDF121): 0,8 kg |
| Specifiche ambientali |
Intervallo di temperatura di lavoro: da -20 ° C a +50 ° C
Intervallo di temperatura di conservazione: da -40 ° C a +70 ° C
Polvere / acqua (IEC 60529): IP54
Umidità: 95%, non condensa |
