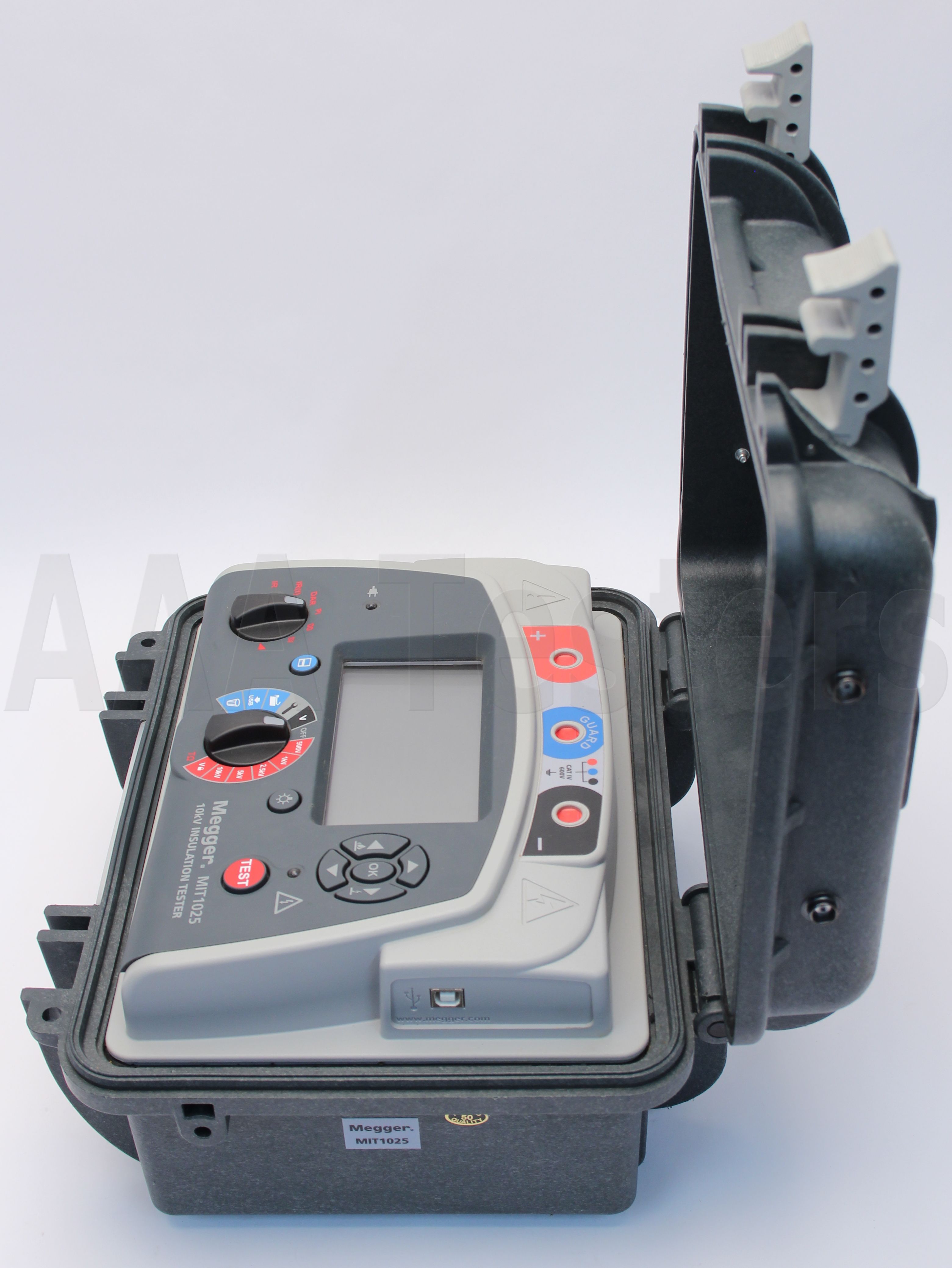

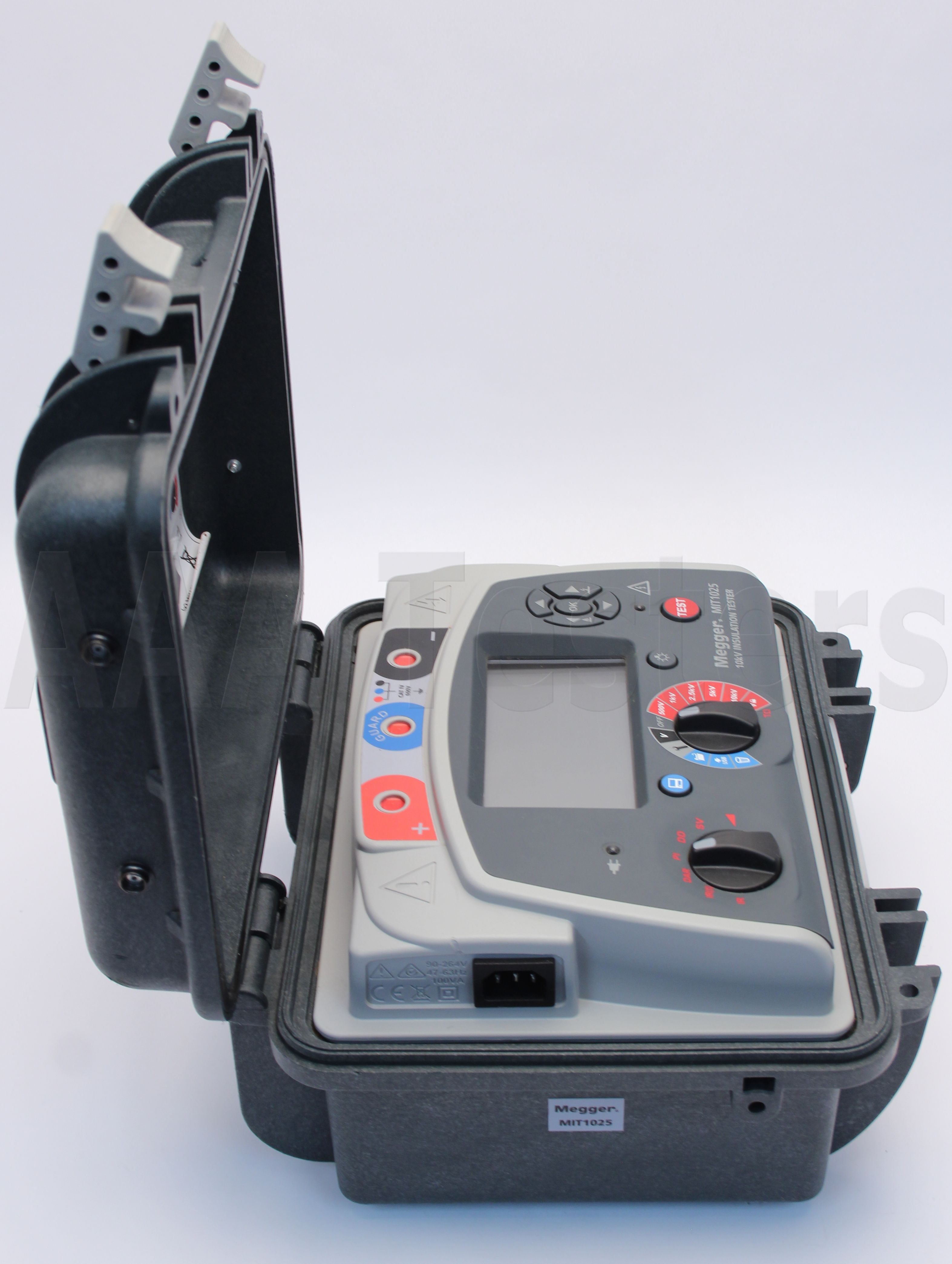

MEGGER MIT1025 Tester de resistencia de aislamiento de 10kV DC
El MIT1025 con todos los modos de prueba que incluyen una prueba de rampa más funciones de memoria avanzada con recuperación para pantalla, RTC para el sello de resultados de tiempo / fecha e interfaz de cable USB para PC / PowerDB

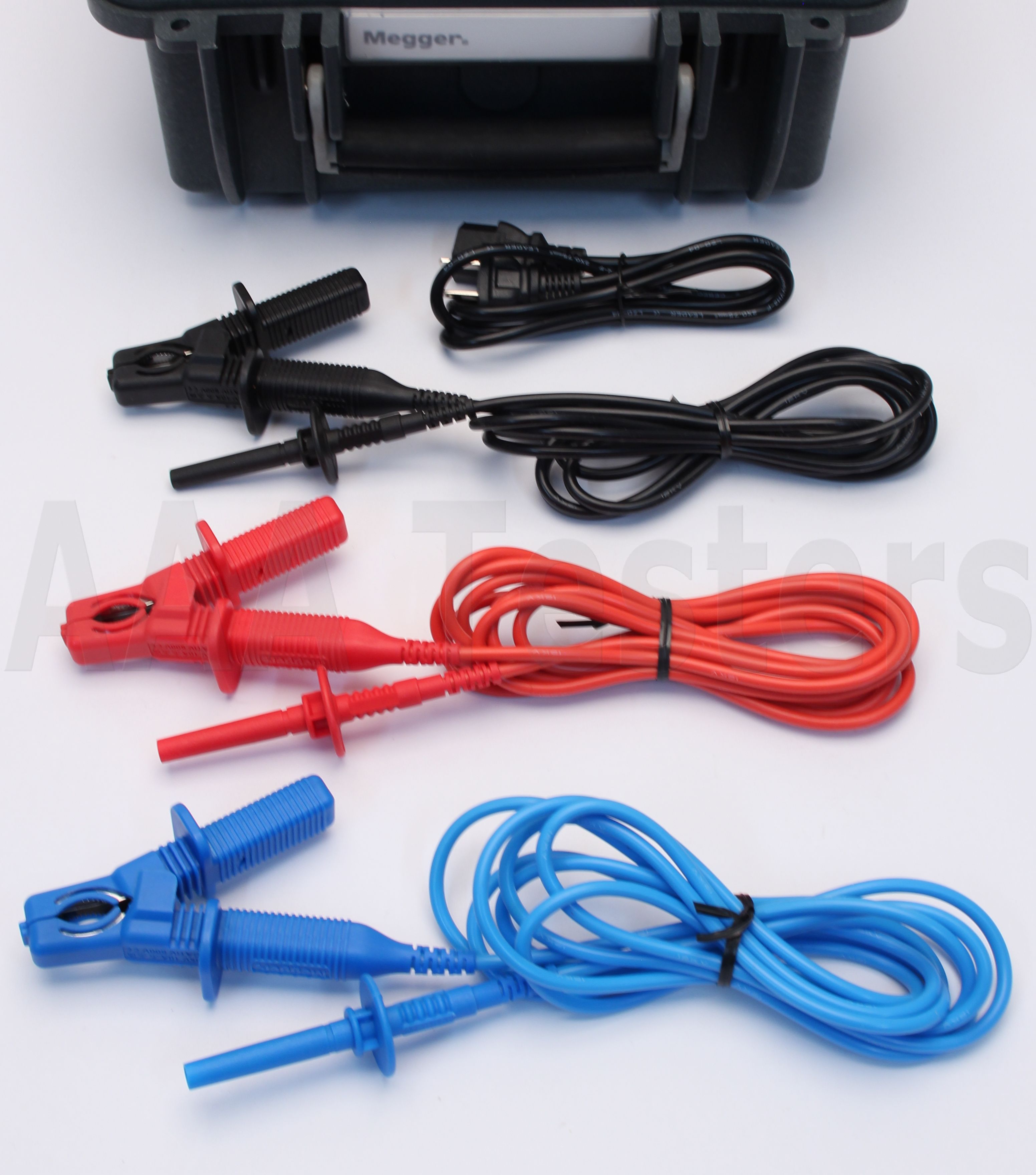

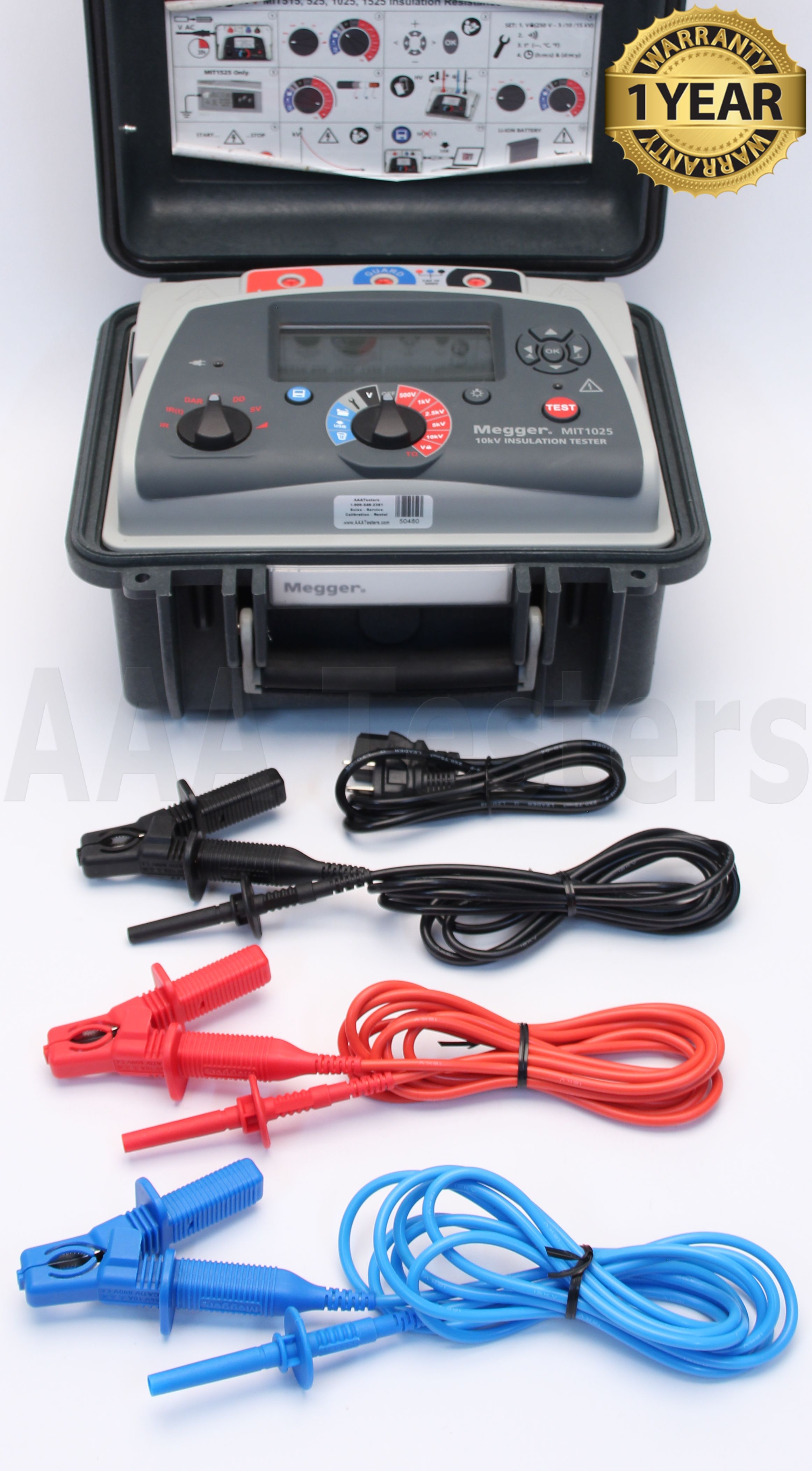

¡Incluye accesorios como se mencionan anteriormente!
Condición de trabajo: Excelente
Condición: Renovado
Calibrado: si
Garantía: garantía de 1 año
MEGGER MIT1025 Tester de resistencia de aislamiento de 10 kV La gama de probadores de aislamiento de DC, MIT515, MIT525, MIT1025 y MIT1525 están dirigidos a fabricantes de equipos originales y empresas industriales. La parte superior del rango MIT1525 realiza pruebas de resistencia de aislamiento de hasta 15 kV con una resistencia máxima de 30 TΩ y una precisión de ± 5 % de 1 MΩ hasta 3 TΩ. El MIT515 ofrece funciones IR, DAR y PI, pero no tiene funcionalidad de memoria. MIT525, MIT1025 y MIT1525 tienen un conjunto completo de modos de prueba, así como memoria a bordo y la capacidad de transmitir datos / descargar datos a una PC / computadora portátil. La productividad del instrumento es un foco de la gama MIT, que ofrece baterías de carga rápida y operación de una fuente de CA si las baterías están muertas. Las baterías de carga rápida habilitan> 60 minutos de prueba después de una carga de 30 minutos. - MIT1025: 10 kV IRT con todos los modos de prueba que incluyen una prueba de rampa más funciones de memoria avanzada con retiro a la pantalla, RTC para el sello de tiempo / fecha de los resultados e interfaz de cable USB para PC / PowerDB

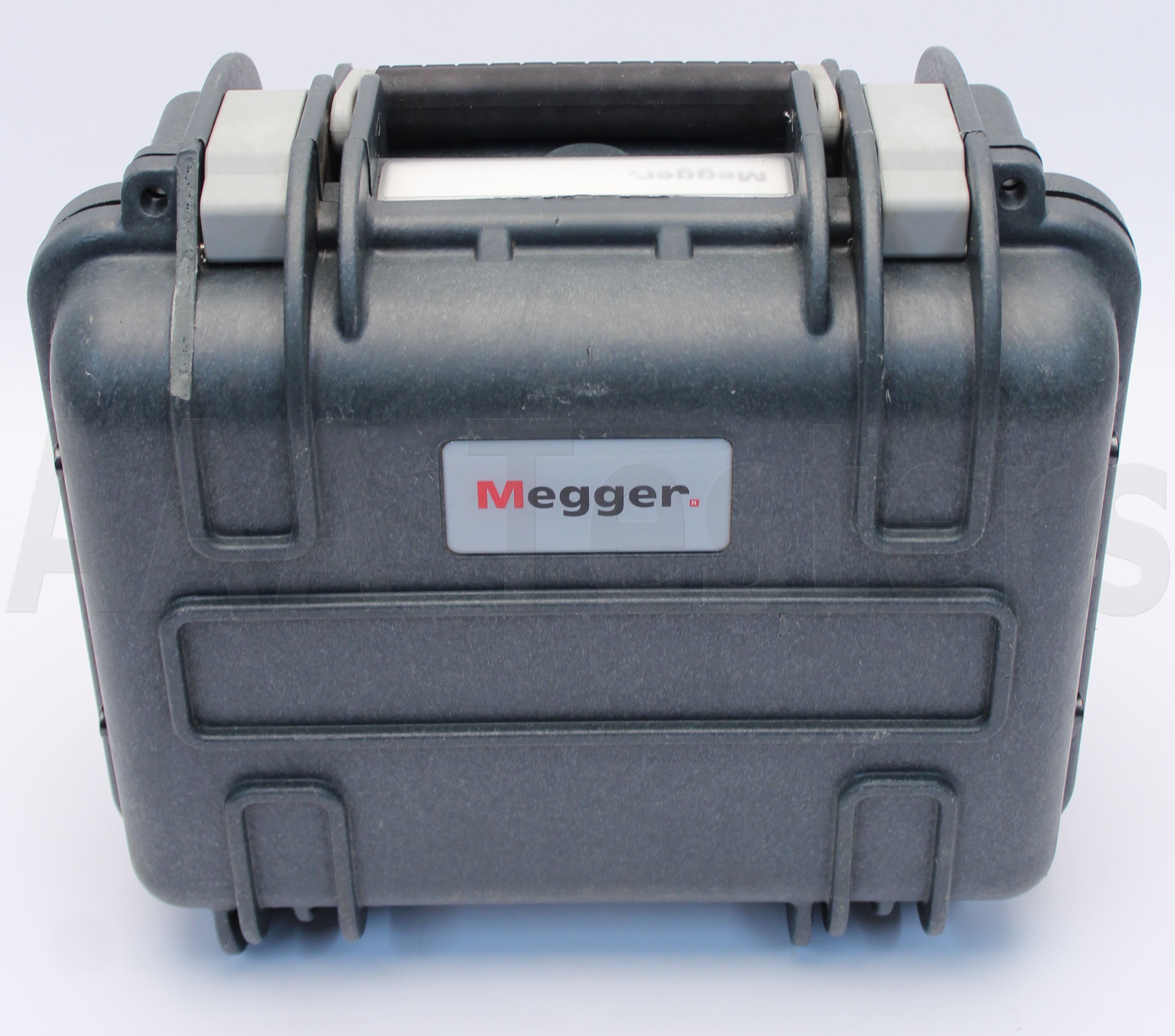

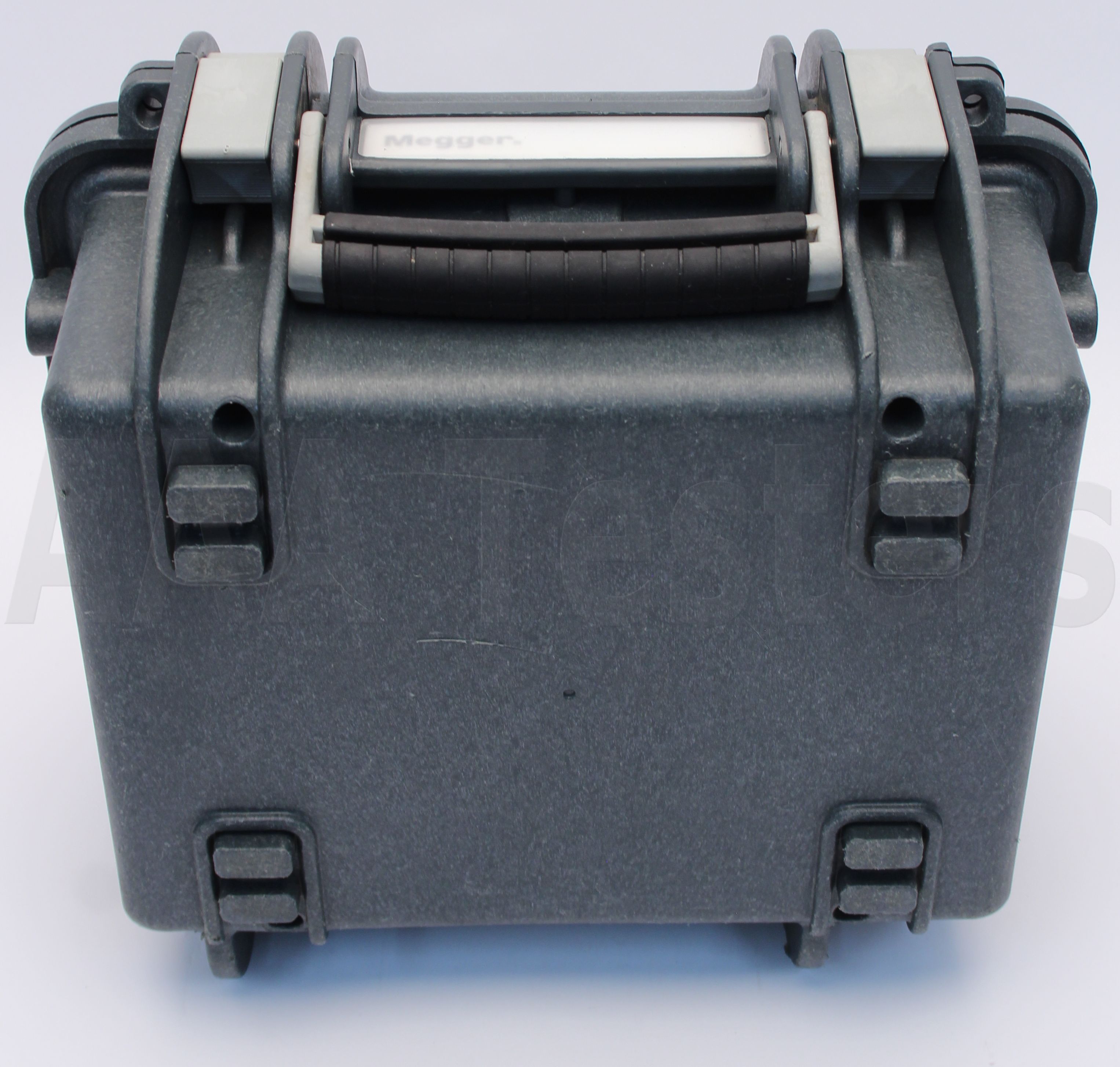

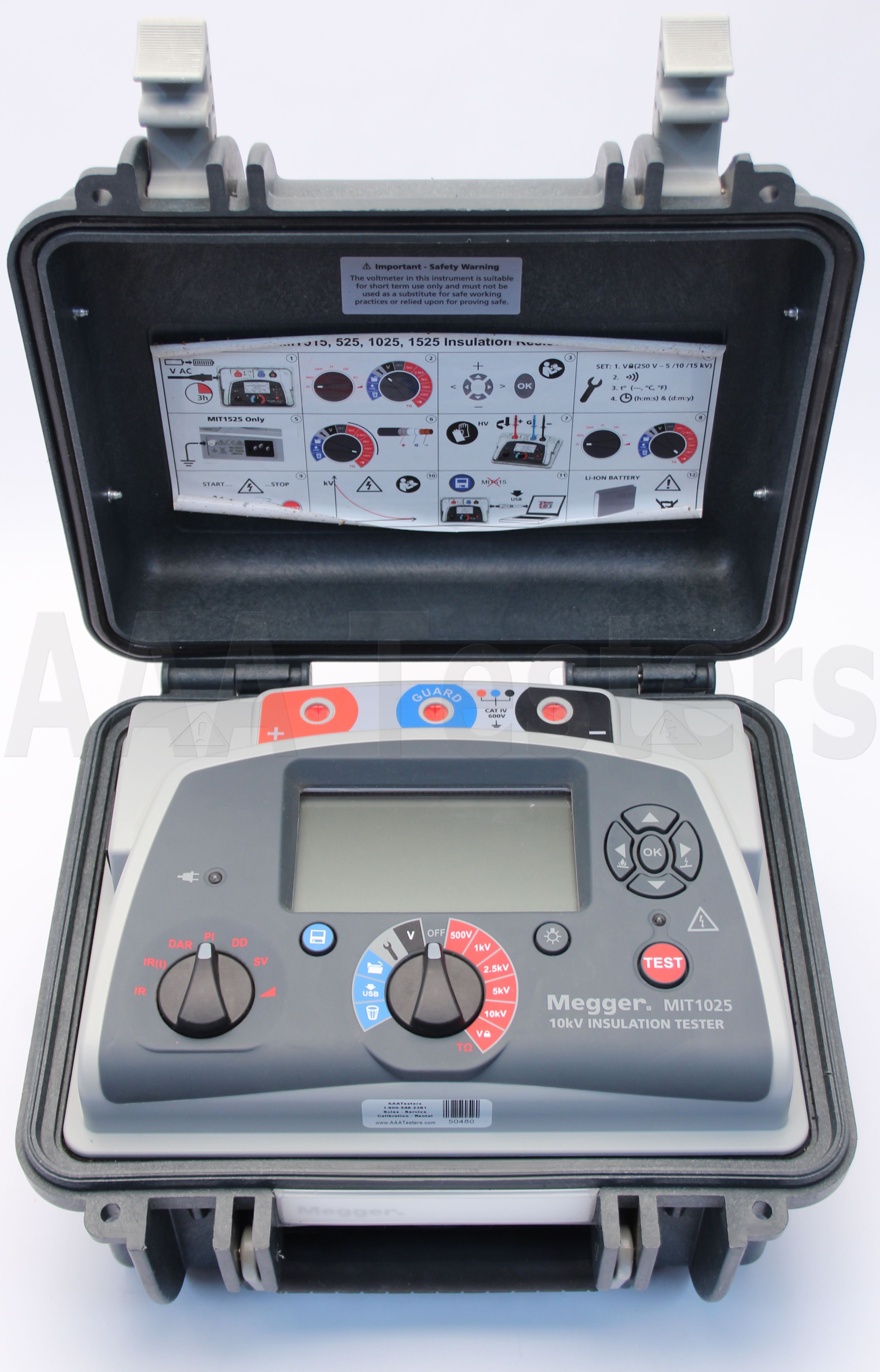

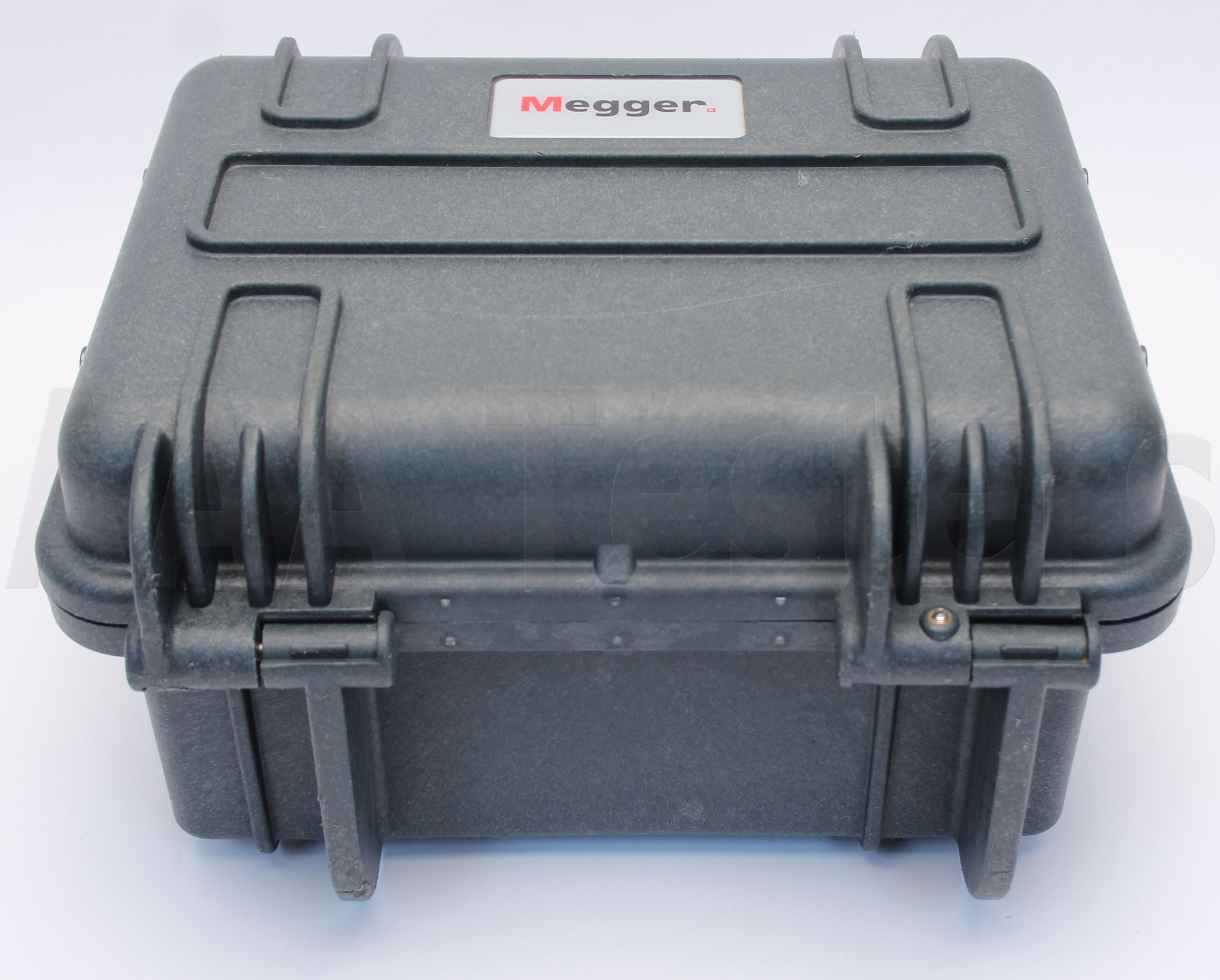

La calificación de seguridad no se ve comprometida en el rango del MIT con todos los terminales de seguridad clasificados a CAT IV 600 V a 3000 m (5 kV, 10 kV) o CAT IV 1000 V a 3000 m (15 kV). Hay una gama de cables de prueba de 5 kV y 10 kV disponibles más los cables dedicados de 15 kV de 15 kV, que están aislados con clips diseñados para rutas de arrastre de 15 kV. Los cables de 15 kV se suministran en una bolsa de transporte. Se requiere que los guantes HV con calificación adecuada y otros equipos de protección personal se usen al probar. La gama MIT comparte un diseño de doble caso, que incluye un caso externo difícil para proteger al probador de golpes/gotas y un caso de retardante de fuego interno. La clasificación IP es la caja IP65 cerrada que elimina la humedad y la entrada de polvo. Una interfaz de usuario intuitiva asegura que no hay tiempo perdido recordando cómo usar el probador. Se logra la simplicidad de operación con dos interruptores rotativos y la gran pantalla de retroiluminación que permite que se muestren múltiples resultados simultáneamente. Se proporciona una guía gráfica de inicio rápido dentro de la tapa para ayudar a los usuarios por primera vez. Se proporcionan cinco rangos de voltaje preestablecidos en el modo de prueba de aislamiento, además de un rango de voltaje de bloqueo establecido por el usuario. Las pruebas de diagnóstico preconfiguradas incluyen el índice de polarización (PI), la relación de absorción dieléctrica (DAR), la descarga dieléctrica (DD), el voltaje del paso (SV) y la prueba de rampa. Los cables de la prueba son de doble aislamiento (t) con abrazaderas con clasificación de 3 kV (t) equivalente a aislamiento único de 6 kV para el plomo de clip medio y 5 kV (t), equivalente a 10 kV de aislamiento único para el clip grande. El líder de 15 kV está aislado a 15 kV. Aplicaciones La prueba de resistencia de aislamiento (IR) es una prueba cuantitativa, que indica la efectividad del aislamiento eléctrico de un producto. Las aplicaciones incluyen cables, transformadores, motores / generadores, interruptores de circuitos y casquillos. Las pruebas de aislamiento comunes son la "prueba de mancha", una prueba IR de 1 minuto y una prueba de índice de polarización (PI) de 10 minutos, donde PI es la relación R10min / R1minand es independiente de la temperatura. Características y beneficios - Resistencia de aislamiento de hasta 30 tΩ @ 15 kV, 20 tΩ @ 10kv, 10 tΩ @ 5 kV
- IR, cronometrado IR, DAR, PI, DD, SV y pruebas de diagnóstico de rampa
- Corriente de alta corriente - Corriente de cortocircuito de 3 mA
- Inmunidad de alto ruido: 3 mA (5 kV y 10 kV) 6 mA (15 kV) de rechazo de ruido
- Batería de iones de litio: hasta 6 horas pruebas continuas a 5 kV con una carga de 100 m, la batería se encuentra con IEC 2133
- Clasificación de seguridad: Cat IV 600 V a 3000 m (5 kV, 10 kV) Cat IV 1000 V a 3000 m (15 kV)
- LCD grande con luz de fondo
- Función de voltímetro dedicada (30 V a 660 V)
- Seguridad MIT515, MIT525 y MIT1025 Normado en CAT IV 600 V (mantenida a 3000 m de altitud)
Presupuesto: | Voltaje de CA (rango automático) | 90-264 V RMS, 47- 63 Hz 100 VA | | Tiempo de carga de la batería | 2,5 horas de descarga profunda, 2 horas de descarga normal | | Duración de la batería | 11.1 V, 5.2AH Batterías de iones de litio, conoce IEC 62133: 2003, MIT1525 HAS2 Battery Packs
4.5 horas (típicas) pruebas continuas a 10 kV con una carga de 100 MΩ | | Voltaje de prueba | 500 V, 1000 V, 2500 V, 5000 V, 10000 V, VL | | Voltaje de prueba de bloqueo | 100 VL a 1 kV en 10 V pasos, 1 kV a 5 kV en pasos de 25 V, 5 kV a 15 kV en 25 V | | Precisión de voltaje de prueba | +4%, -0%, ± 10 V voltaje de prueba nominal a una carga de 1 gΩ (0 ° C a 30 ° C) | | Rango de resistencia | 10 kΩ a 15 tΩ @ 5 kV, 10 kΩ a 20 tΩ @ 10 kV, 10 kΩ a 30 tΩ @ 15 kV | | Exactitud | 10 kV 5000 V 2500 V 1000 V 500 V
± 5% de 1mΩ a
2 TΩ 1 TΩ 500 GΩ 200 GΩ 100 GΩ
± 20% de 1MΩ a
20 tΩ 10 tΩ 5 tΩ 2 tΩ 1 tΩ | | Rendimiento terminal de guardia | Guardia de resistencia de fuga paralela a 250 kΩ con un error de resistencia adicional máximo de 1% con una carga de 100 MΩ | | Visualización analógica: | 100 kΩ a 10 tΩ | | Digital: | 10 kΩ al máx. A arriba | | Corriente de cortocircuito / corriente de carga | 3 Ma @ 5 kV, 10 kV, 15 kV | | Alarma de prueba de aislamiento: | 100 kΩ a 10 gΩ | | Cargo de condensador | <5 s/μF a 3 mA a 10 kV | | Descarga de condensador | <250 ms/μF para descargar de 10000 V a 50 V | Rango de capacitancia
Con voltaje de prueba establecido por encima de 500 V | 10 nf a 25 μF | | Precisión de la medición de capacitancia | ± 10% ± 5 NF | | Rango actual | 0.01 na a 6 ma | | Precisión actual | ± 5% ± 0.2 Na a todos los voltajes (23 ° C) | | Interferencia | 3 Ma de 960 V a 10 kV | | Rango de voltímetro | 30 V a 660 V AC o DC, 45Hz - 65Hz | | Precisión del voltímetro | ± 3%, ± 3V | | Rango de temporizador | Hasta 99 minutos 59 segundos, ajuste mínimo de 15 segundos | | Capacidad de memoria | Registro de 5.5 horas a intervalos de 5 segundos | | Modos de prueba | IR, IR (T), DAR, PI, SV, DD, prueba de rampa | | Interfaz | USB Tipo B (dispositivo) | | Salida en tiempo real | Lecturas de salida de 1 Hz (V, I, R) | | AMBIENTAL | | Altitud máxima | 3000 m | | Rango de temperatura de funcionamiento | -4 ° F a +122 ° F (-20 ° C a +50 ° C) | | Rango de temperatura de almacenamiento | -13 ° F a +149 ° F (-25 ° C a +65 ° C) | | Humedad | 90% de RH sin condensación a 104 ° F (40 ° C) | | Calificación IP | IP65 (tapa cerrada), IP40 (tapa abierta) | | Seguridad | Cat IV 600 V a 3000 m de altitud |
Para obtener las especificaciones completas del producto MEGGER MIT1025 Tester de aislamiento, haga clic aquí: Megger MIT1025
|
