Einstellbares Zeitrelais Panel oder Hutschienenmontage Betriebshöhe <2000m
DESCRIPTION


Features:

Das Zeitrelais ERV-08 eignet sich für alle Anwendungen, die eine Zeitsteuerung erfordern (Industrie, Haushalte, Fabriken usw.).

Anwendungs- und Funktionsprinzip

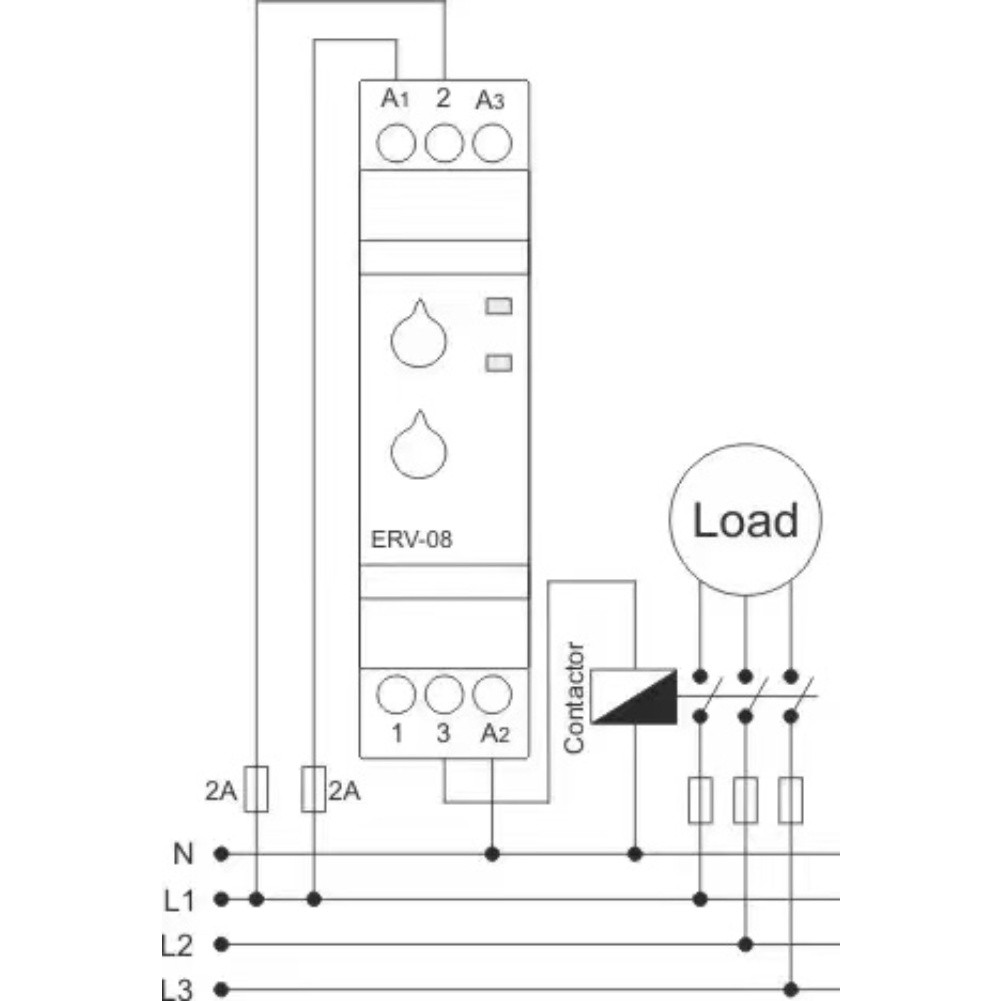

Anschluss wie in der Abbildung gezeigt.

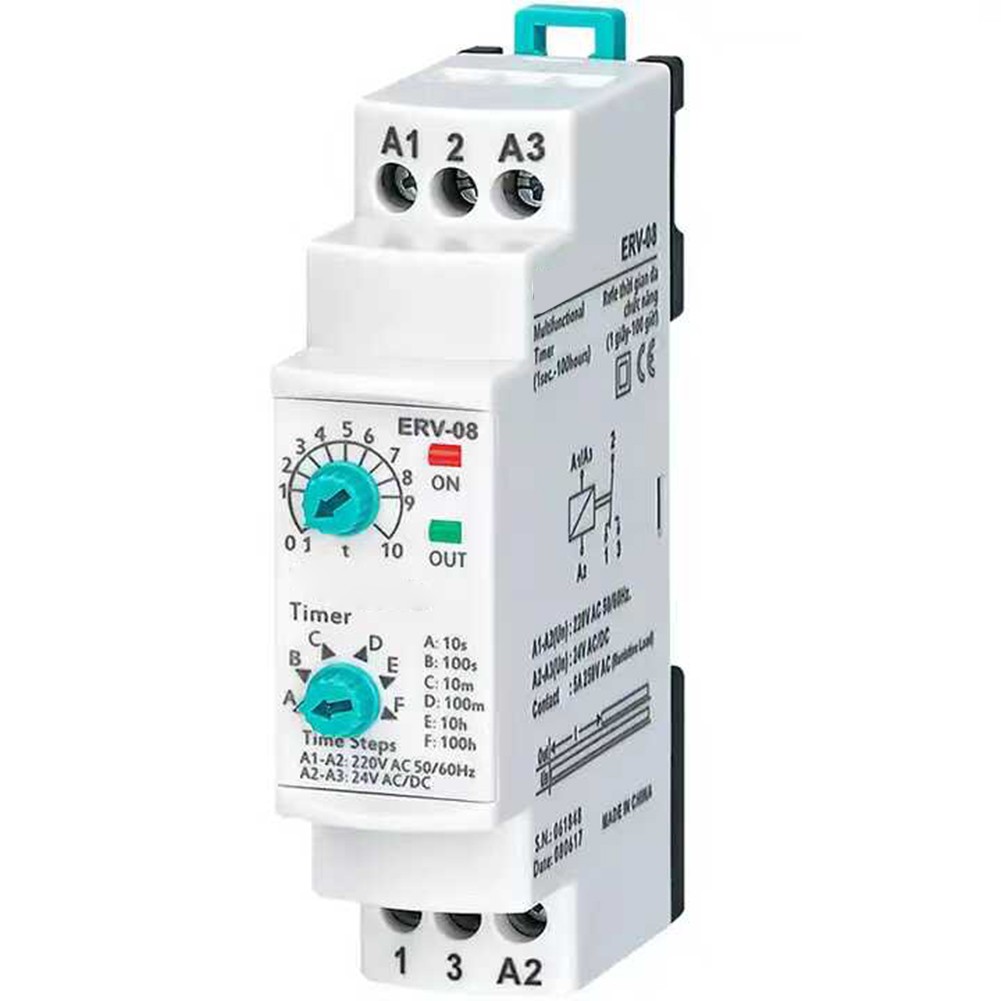

Regler (Time Step): Wählt den Zeitbereich.

(t) Regler: Zeitwert.

Beispiel: Um die Zeit auf 75 Minuten einzustellen,

Stellen Sie den Regler "Time Step" auf 100 m (100 Minuten) und den Regler "t" auf 7 bis 8. In diesem Beispiel ist die Zeit auf 75 Minuten eingestellt.

Hinweis: Um einen höheren, empfindlicheren Zeitwert einzustellen, verwenden Sie eine Stoppuhr, um den "t"-Regler in niedrigen Schritten einzustellen, und erhöhen Sie dann die Schrittweite auf die gewünschte Zeit.

Beispiel: Um die Zeit auf 25 Stunden einzustellen,

Stellen Sie den Regler "Time Step" auf 10 s (10 Sekunden) und den Regler "t" auf 2 bis 3. Schalten Sie das Gerät ein und überprüfen Sie den Messwert bei 2,5 Sekunden mit einer Stoppuhr. Ist der Messwert zu hoch oder zu niedrig, stellen Sie den Regler "t" erneut ein. Überprüfen Sie das Gerät noch einmal. Stellen Sie den Regler "Time Step" auf 100h (100 Stunden). Stellen Sie es in diesem Beispiel auf einen empfindlicheren Wert ein. Schalten Sie nach dem Einstellen der Uhrzeit das Gerät ein. Das Gerät beginnt mit dem Timing, und die LED-Anzeige leuchtet und erlischt. Während das Gerät Timing hat, ist der Ausgang (N-C) 1. Wenn der Timer abläuft (Time Out), leuchtet die Relais-LED und der Ausgang ist (NO) 3. Das Gerät bleibt bis zum Ausschalten stabil.

Wartung

Fahren Sie das Gerät herunter und trennen Sie die Verbindungen. Reinigen Sie die Geräteschnittstellen mit einem Wattestäbchen. Verwenden Sie keine leitfähigen Materialien oder Chemikalien, da dies das Gerät beschädigen kann. Nach der Reinigung, für sorgen für dass das Gerät einwandfrei funktioniert.

Tipp:

Verwenden Sie das Gerät gemäß Bedienungsanleitung.

Verwenden Sie das Gerät nicht in nasser Umgebung.

Dieses Kit enthält einen Schalter und einen Leitungsschutzschalter.

Platzieren Sie den Schalter und den Schutzschalter in der Nähe des Geräts, damit der Bediener sie leicht erreichen kann.

Markieren Sie Schalter und Leistungsschalter als Auslöseanschluss des Geräts.


Technische Daten:

Teilename: für DSP ERV-08 Zeitrelais

Material: ABS

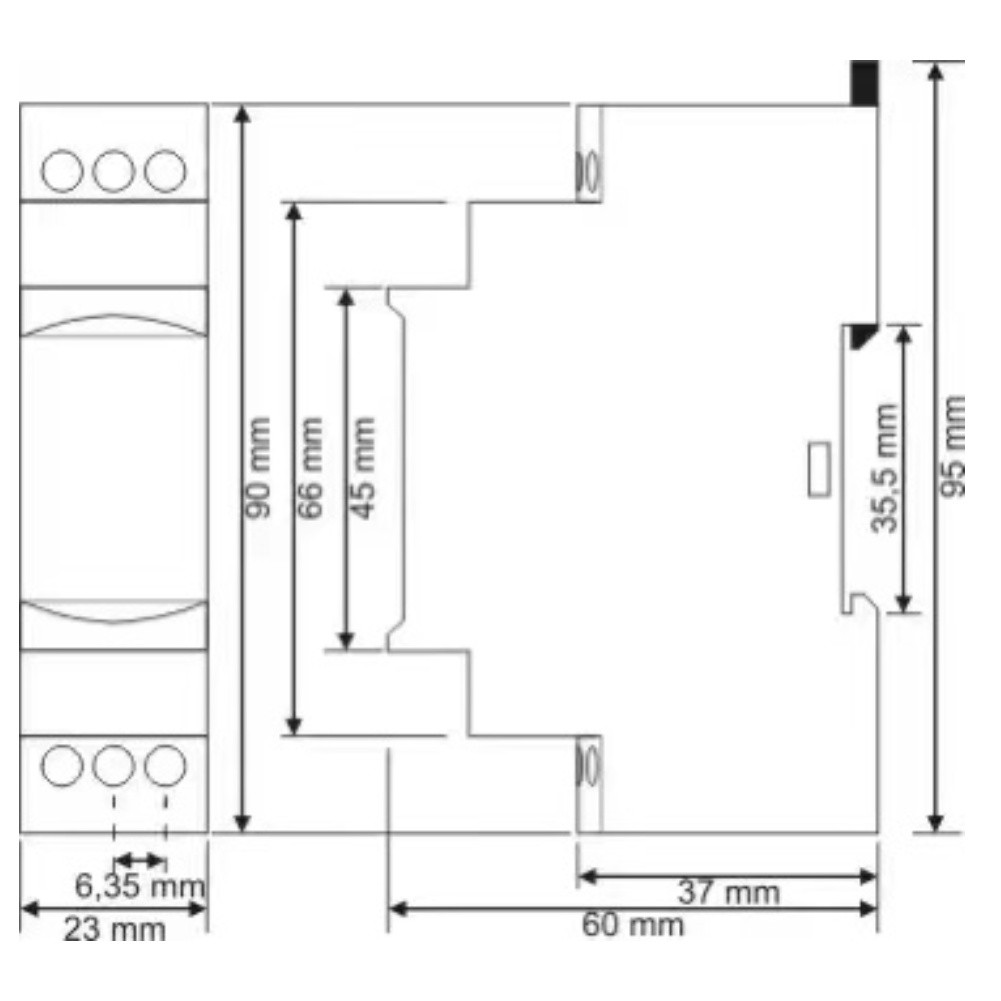

Größe: Wie abgebildet

Farbe: Weiß

Betriebsspannung (Un): 150V-260V AC/24V DC oder 110VAC/24V DC

Betriebsfrequenz: 50/60Hz

Betriebsleistung: <4VA

Betriebstemperatur: -20°C bis +55°C

Zeit (t): 10 Sekunden, 100 Sekunden, 10 Minuten, 100 Minuten, 10 Stunden und 100 Stunden

Display: Power und Outdoor LED

Anschlussart: Reihenklemme

Gewicht: Maximal 120g

Kontakte: 5A/250V AC (ohmsche Last)

Montage: Vertikale Montage auf Panel oder Hutschiene

Betriebshöhe: <2000m

Kabeldurchmesser: 2,5 mm²


Packungsinhalt:

1x für DSP ERV-08 Multifunktions-Zeitrelais


Hinweis:

1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie Helligkeit Ihres Monitors und Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2. Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
