DESCRIPTION

Eigenschaften:

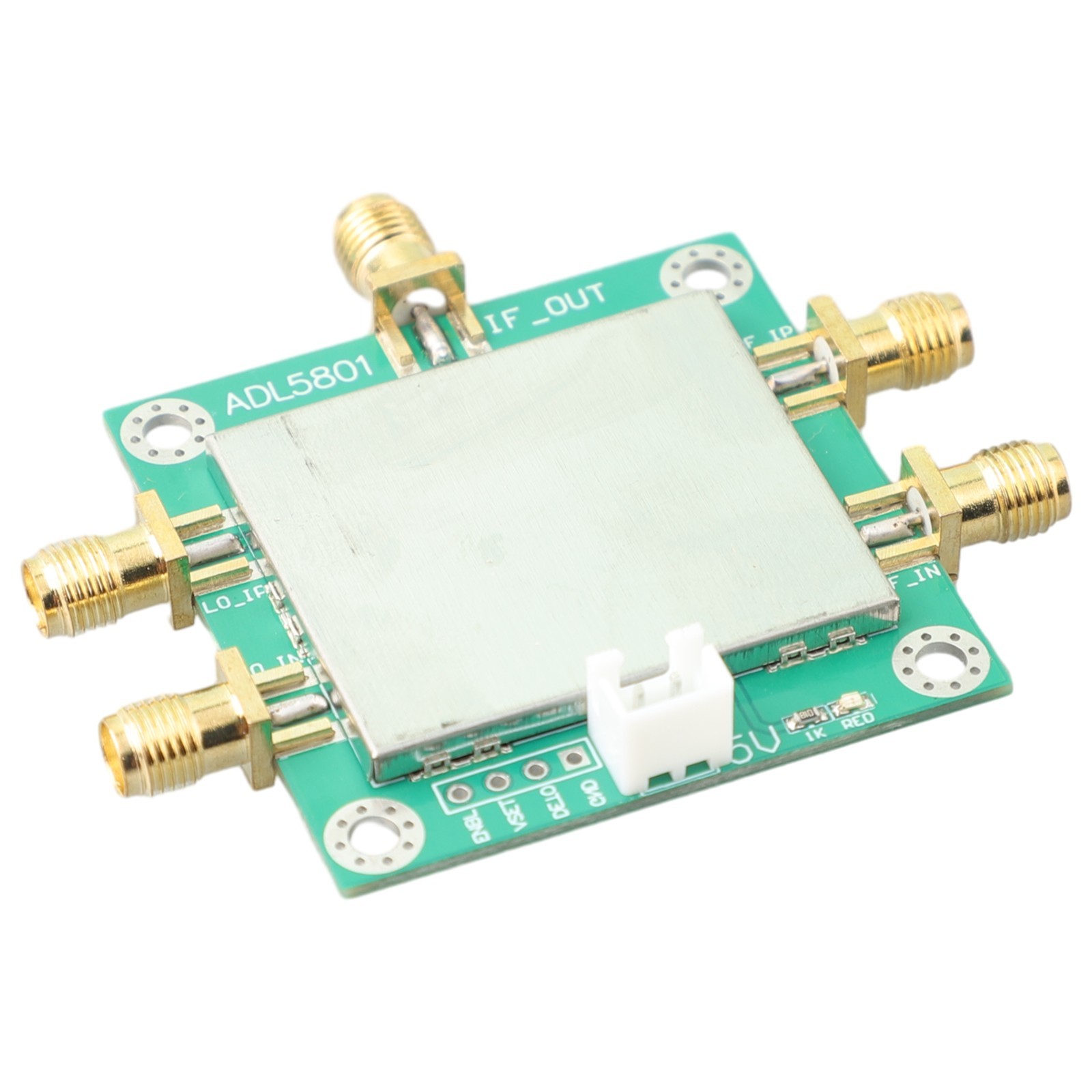

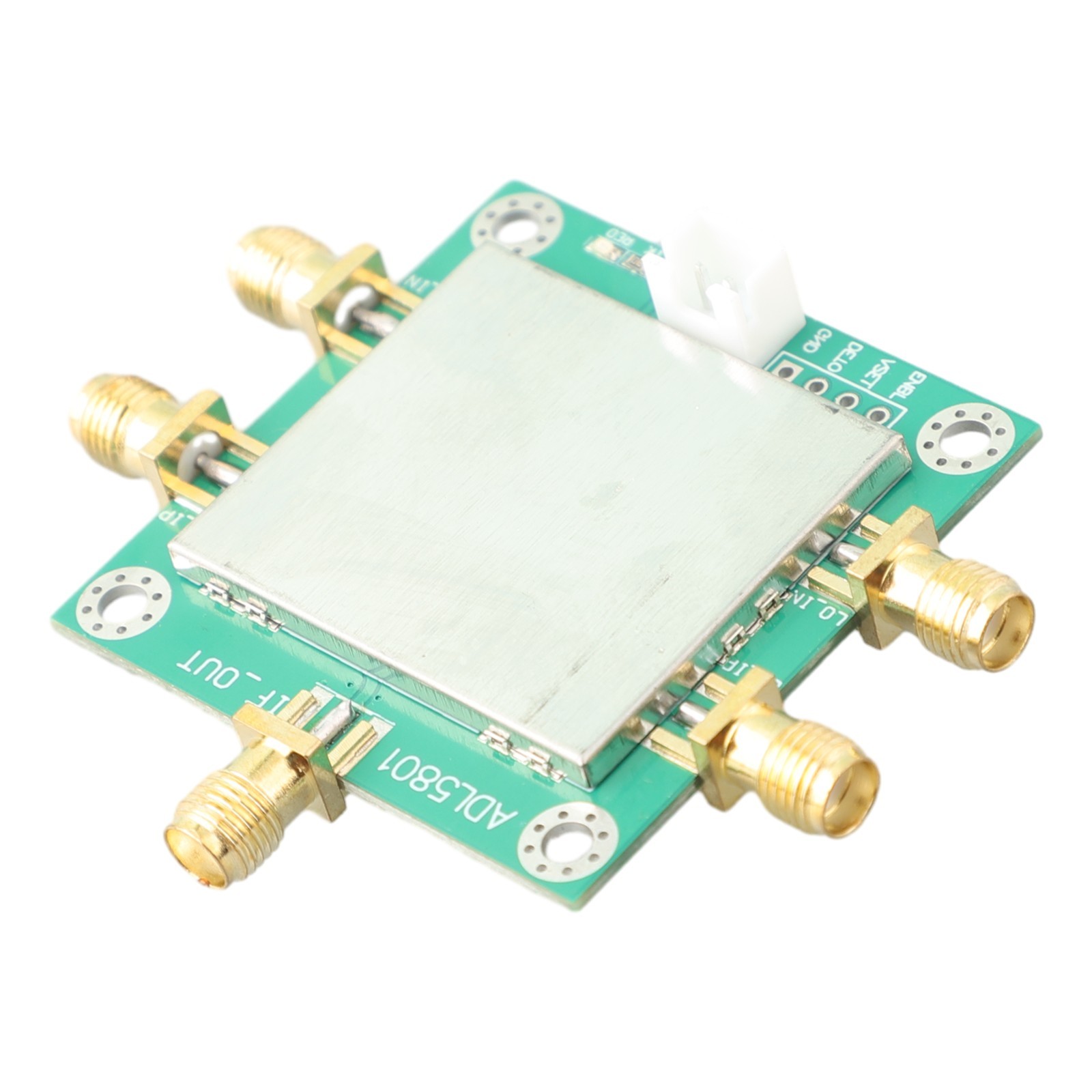

* Der ADL5801 verwendet einen hochlinearen, doppelt symmetrischen, aktiven Mischpultkern mit integriertem LO-Pufferverstärker-Lifier, um eine Frequenzumwandlung mit hohem Dynamikbereich von 10 MHz auf 6 GHz zu ermöglichen.
* Das Mischpult profitiert von einer proprietären Linearisierungsarchitektur, die eine verbesserte Eingangsleistung bei hohen Eingangspegeln bietet.
* Eine Bias-Anpassungsfunktion ermöglicht die Optimierung der Eingangslinearität, des SSB-Rauschens und des Gleichstroms mit einem einzigen Steuerpin.
* Ein optionaler Eingangsleistungsdetektor ist im Lieferumfang enthalten für adaptive Bias Control.
* Die hohe Eingangslinearität ermöglicht den Einsatz des Geräts in anspruchsvollen Mobilfunkanwendungen, bei denen In-Band-Blockierungssignale sonst zu einer Verschlechterung der dynamischen Leistung führen können.
* Die adaptive Bias-Funktion ermöglicht es dem Teil, eine hohe Eingangsleistung zu bieten, wenn es mit großen Sperrsignalen präsentiert wird.
* Wenn Blocker entfernt werden, kann der ADL5801 automatisch nach unten gerührt werden, um ein geringes Rauschen und einen geringen Stromverbrauch zu bieten.
* Die ausgewogene aktive Mischpultanordnung bietet hervorragende LO-zu-HF- und LO-zu-IF-Leckage, in der Regel besser als -40 dBm. Die ZF-Ausgänge sind so ausgelegt, dass sie eine typische Spannungswandlungsverstärkung von 7,8 dB liefern, wenn sie in eine 200 Ω Last geladen werden.
*Der breite Frequenzbereich der Open-Collector-ZF-Ausgänge ermöglicht den Einsatz des ADL5801 als Aufwärtswandler für verschiedene Anwendungen übertragen.
*Der ADL5801 wird mit einem Hochleistungs-IC-Verfahren hergestellt für SiGe.
*Das Gerät ist in einem kompakten 4 mm x 4 mm, 24- LFCSP Gehäuse erhältlich und arbeitet über einen Temperaturbereich von -40 °C bis +85 °C. Ein Bewertungsboard ist ebenfalls vorhanden.

Technische Daten:

*Breitband Up-Converter/Down-Converter:
Leistungsverstärkung: 1,8 dB
Breitband: RF-, LO- und ZF-Anschlüsse
SSB Rauschzahl (NF): 9,75 dB
Eingang: 28,5 dBm
Eingang P1dB: 13,3 dBm
Typischer LO-Antrieb: 0 dBm
Einzelversorgung: 5 V bei 130 mA

* Einstellbare Vorspannung für niedrige Leistung:
Sichtpaddel, 4mm x 4mm, 24-
Sichtpaddel, 4mm x 4mm, 24-LFCSP Paket

*Anwendungen:
Mobilfunk-Basisstationsempfänger;
Funkstrecken-Downwandler;
Breitband-Blockumwandlung;
Instrumentierung;

*Technische Daten:
- RF: 10Mhz-6Ghz
- IF: LF-600MHz
- VCC = +5vdc
- Balun: TC4-1WG2

Paket enthalten:

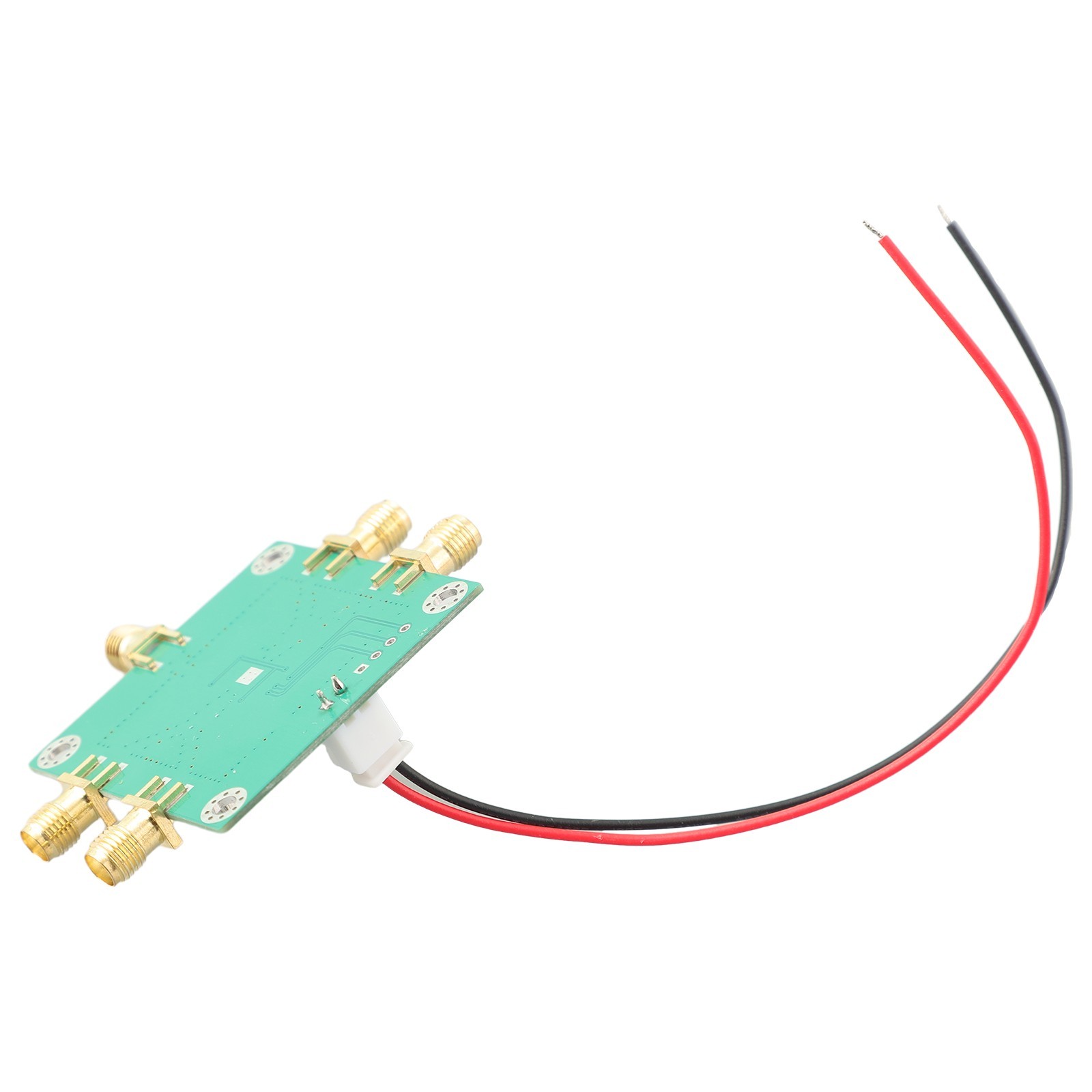

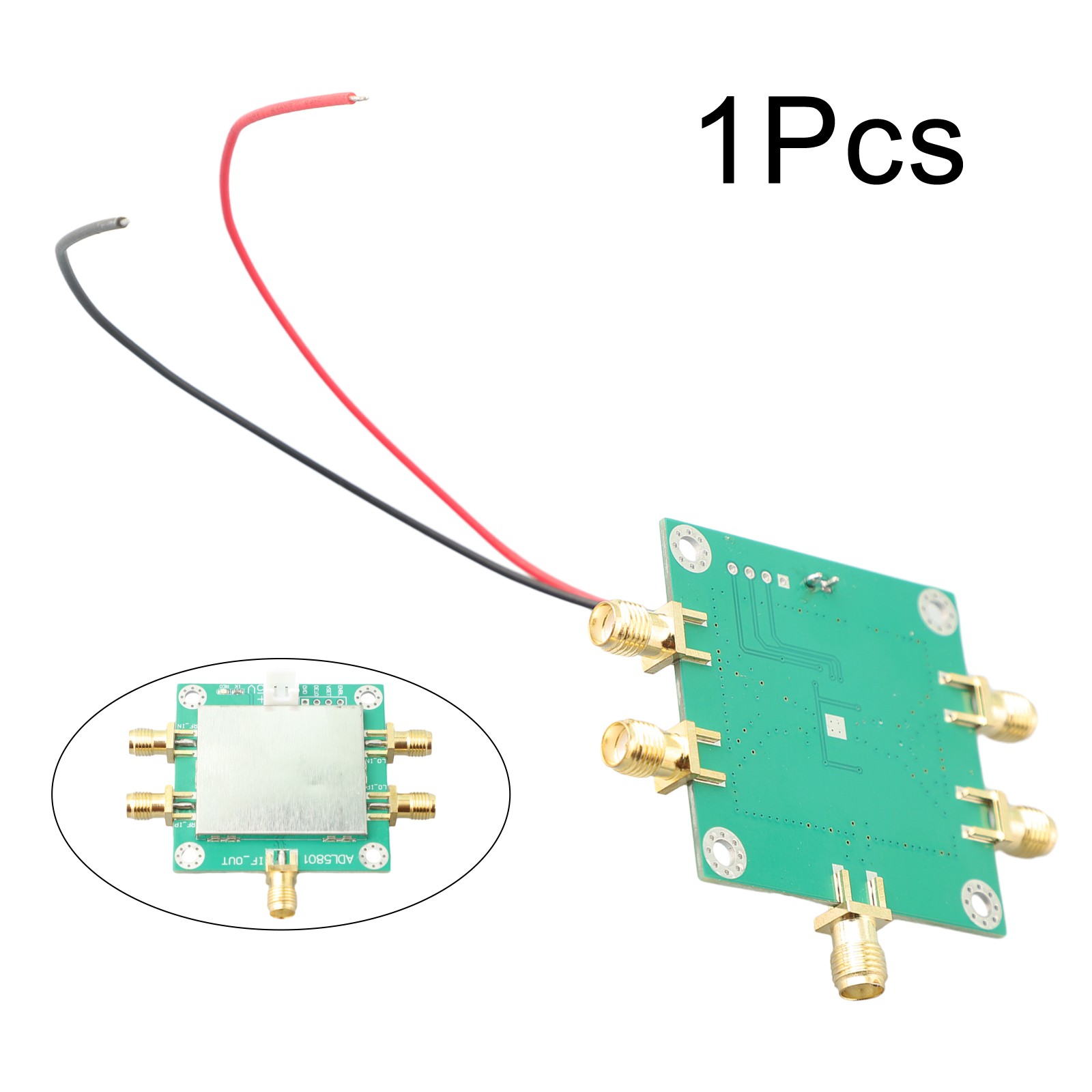

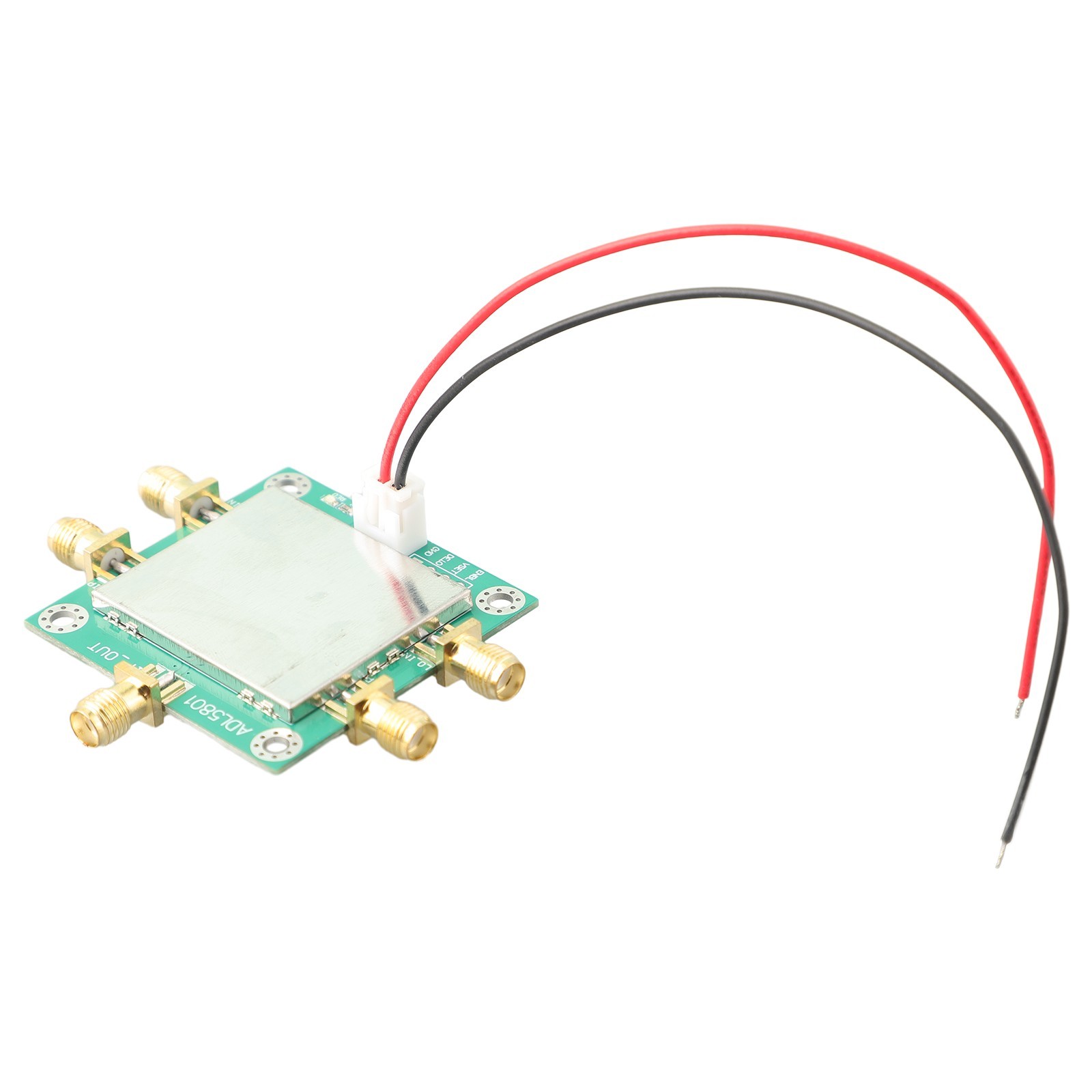

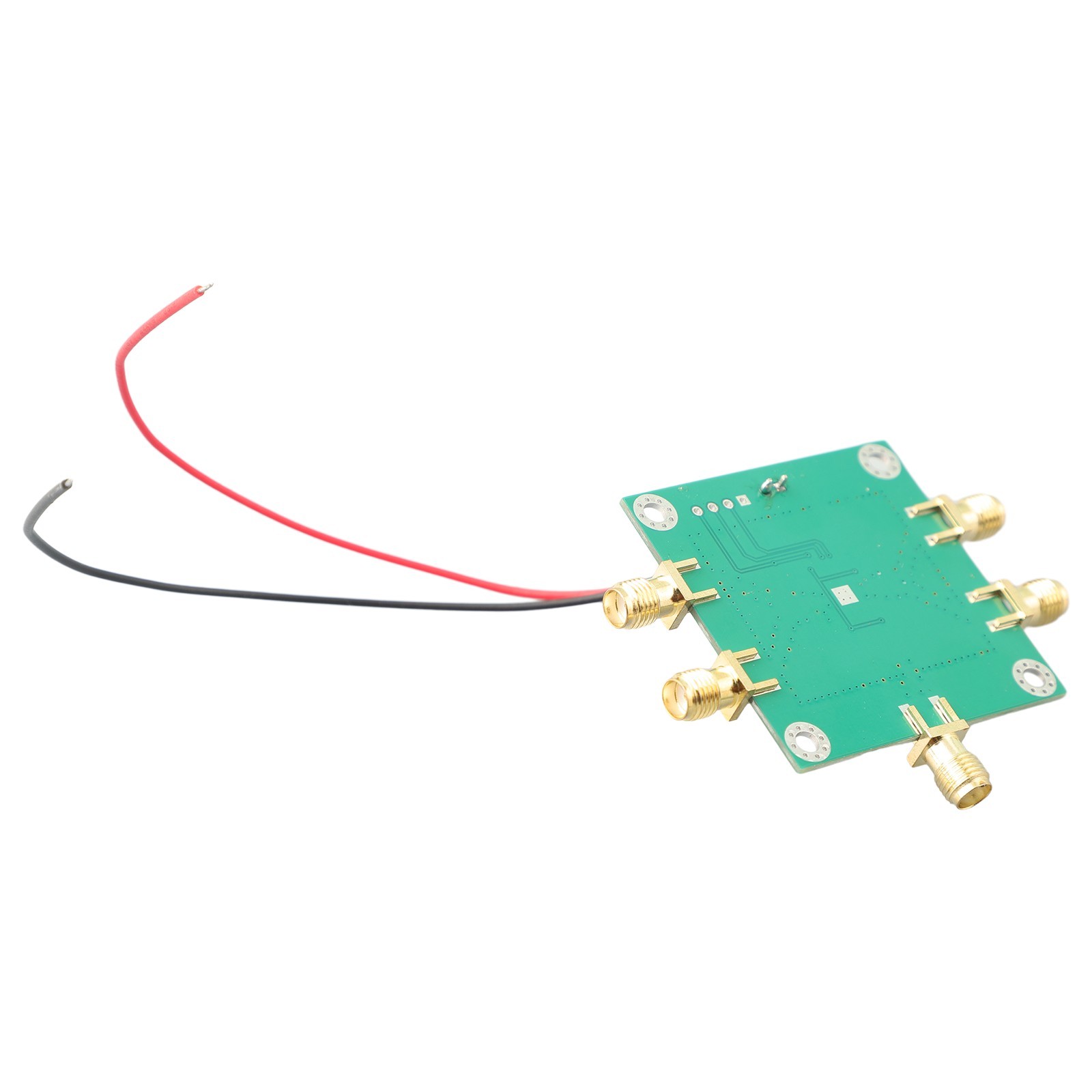

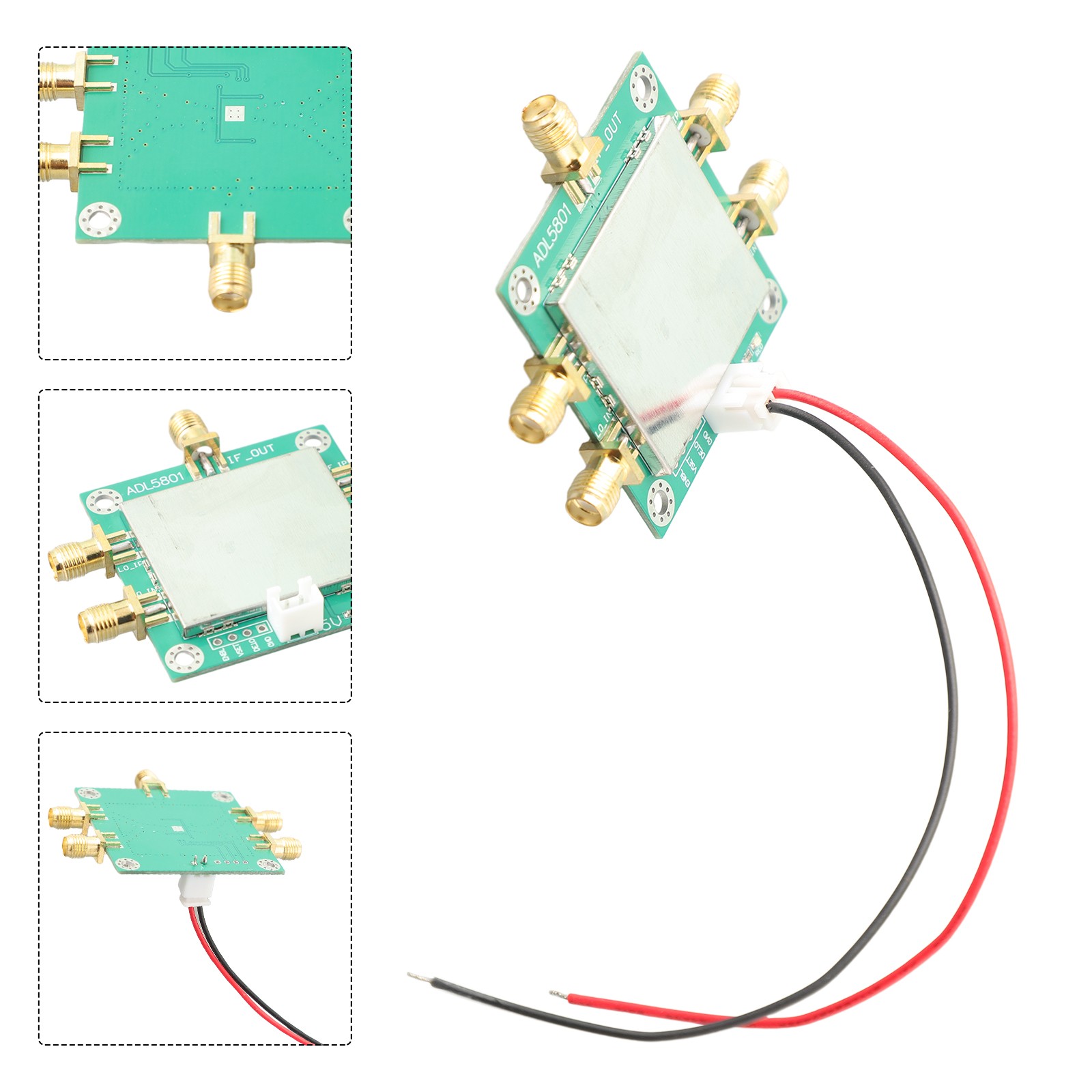

1 Stück x HF-Mixer
1 Stück x Kabel

Hinweis:
1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie Helligkeit Ihres Monitors und Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2. Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
