Fluke Networks OFP-100-S Optifiber Singlemode OTDR Kit

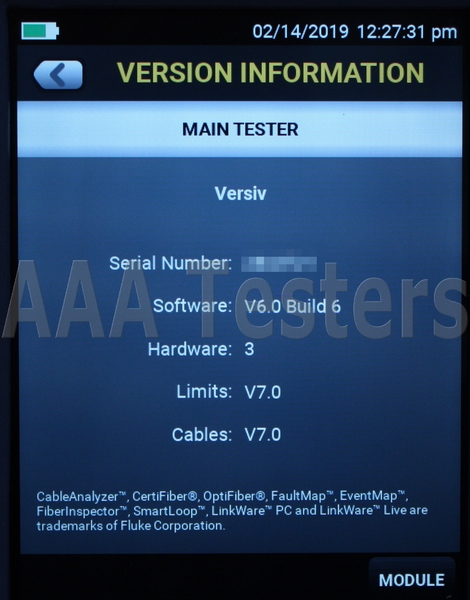

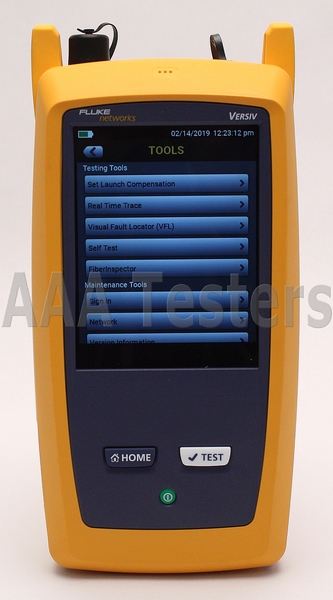

Fluke Networks Versiv Mainframe w/

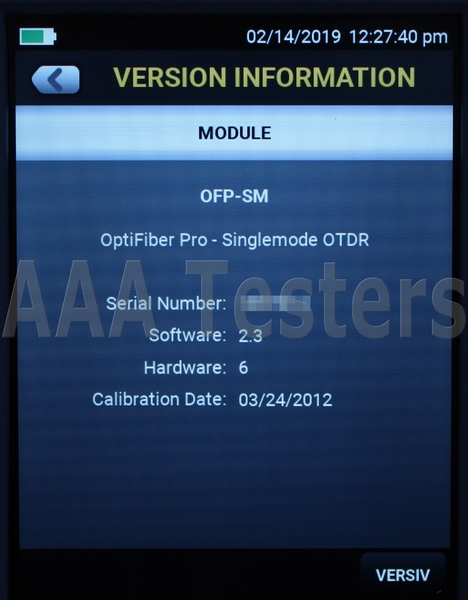

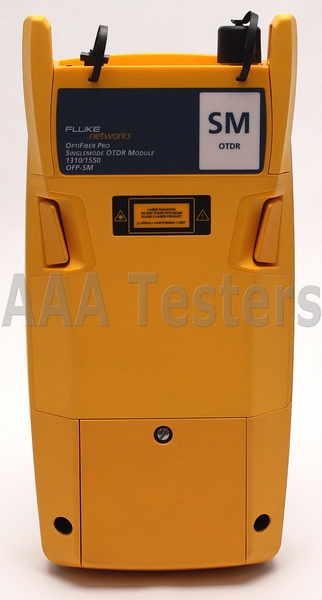

Fluke Networks Optifiber Pro SM OTDR -Modul
Dynamikbereich:
1310 /1550 nm: 32/30 dB

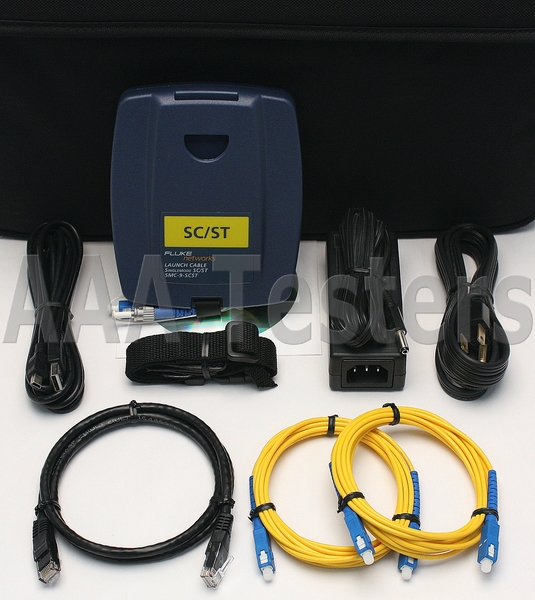

Beinhaltet Tragetaste und Zubehör, wie oben aufgeführt!
Arbeitszustand: Ausgezeichnet
Zustand: Renoviert
Kalibriert: Ja
Garantie: 1 Jahr Garantie
Fluke Networks Optifiber Pro OTDR
Für Unternehmensfaser entwickelt
Wenn sich Unternehmensnetzwerke und Rechenzentrumarchitekturen entwickeln, fordern IT -Infrastrukturadministratoren eine bessere OTDR -Technologie, um die Leistung des Glasfasernetzwerks aufrechtzuerhalten. Viele OTDRs (optische Zeitdomänenreflektion), die für die Fehlerbehebung von Fasern verwendet werden, sind für Träger ausgelegt und enthalten minderwertige und komplizierte Funktionen, die Enterprise -Benutzer nicht benötigen. Nur wenige OTDRs sind mit Funktionen und Verwendbarkeit für Enterprise Network Engineers, SAN -Designer und Kabelinstallateure erstellt.
Wenn Unternehmen mehr Speicherressourcen verbrauchen und eine Datacenter -Architekturen (40G, 100 g) mit höherer Bandbreite (40 g, 100 g) einsetzen, hängt die Widerstandsfähigkeit der Verkabelungsinfrastruktur stark von Wartungsinstrumenten ab, um die Zuverlässigkeit der Glasfaser zu gewährleisten. Optifiber Pro ist der erste, den zweckgebundenen OTDR der Branche, der die einzigartigen Herausforderungen einer Unternehmensfaserinfrastruktur erfüllt. Mit seiner einfachen Taptive User Interface und leistungsstarker Funktionssatz verwandelt sich das Optifiber Pro in einen effizienten und expertenfaserfaser -Fehlerbehebung oder Installateur.
Einzigartige Funktionen:
- Smartloop OTDR ermöglicht automatisierte Tests und Analysen von zwei Fasern in einem einzigen Test. Dies halbiert dies nicht nur die Zeit für die Netzwerktest, sondern auch die Notwendigkeit, zum anderen Ende der Verbindung zu reisen, um Tests durchzuführen.
- Die Taptive User Interface setzt eine erweiterte Datenanalyse und eine einfache Einrichtung und Funktionsweise bei den Fingerspitzen von Technikern aller Fähigkeiten.
- Die Linkware -Management -Software bietet eine unübertroffene Analyse von Testergebnissen und professionellen Testberichten
Leistung:
- Testzeiten nur zwei Sekunden im schnellen Testmodus
- Testen Sie die Datencenter-Faser schnell mit vorprogrammierten Einstellungen
- Fehlerbehebung bei Rechnungserlinks mit kurzen Patchkabeln und vielen Anschlüssen aufgrund von ultra kurzen toten Zonen
- Charakterisieren Sie alle Anschlüsse, Spleiße und Bereiche mit hohem Verlust einfach mit grafischer EventMap ™ -Ansicht
- Das Projx -Management -System erhöht die Kapitalrendite, indem es das OTDR -Projekttausch zwischen Benutzern und unterschiedlichen Jobs ermöglicht
- Reduzieren Sie die Ausfallzeiten für Netzwerk durch schnell und genau identifizierende Fehler an allen Fasertypen
- Der eingebaute visuelle Fehler Locator (VFL) identifiziert leicht beschädigte Fasern.
Standards:
- Vollständige OTDR -Funktion, die die Faserleistung basierend auf Branchenstandards oder Kundenspezifikationen zertifiziert
- Einhaltung der ISO- und TIA -Standards
Einzigartige Zertifizierung mit Flexibilität und Effizienz
Ein wichtiger Aspekt bei der Maximierung des Werts eines OTDR besteht darin, seine tägliche Nutzung ordnungsgemäß zu planen. Mit Projx-Management-System kann Optifiber Pro ein Projektmanager die Rolle, die Einstellungen und die zugehörigen Aufgaben definieren, um die OTDR in ein All-in-One-Fasertest-Tool mit Planung, Inspektion, Zertifizierung und Berichterstattung umzuwandeln.
Vorteile:
- Das leistungsstarke Projx -Managementsystem erleichtert die OTDR -Freigabe mit klarer Arbeitsplatzzuweisung für jeden Betreiber
- Einfache Überwachung des Arbeitsfortschritts mit Pass-/Fail -Ergebnissen
- Eingebauter visueller Fehler Locator (VFL) zur Erleichterung der Fehlerbehebung
- On-Screen-Berichtserstellung und-hochladen in Linkware ™ -Anwendung
Taptive User Interface
Die meisten OTDRs sind für eine Vielzahl von Anwendungen ausgelegt, wodurch die Benutzeroberfläche schwer zu navigieren und zu interpretieren ist. Optifiber Pro verfügt über die Taptive User Interface, die die neueste „Gesture-basierte“ Schnittstelle mit einem kapazitiven Touchscreen kombiniert, um den innovativsten und benutzerfreundlichsten OTDR zu liefern.
Extrem kurze Veranstaltung und Dämpfungszone
Die Optifiber -Profi nutzt die anspruchsvollste optische Technologie, um die kürzeste Ereignis -Totezone (0,5 m typisch für MM) und die Dämpfungszone (2,5 m typisch für MM und 3,6 m typisch für SM) eines OTDR bereitzustellen. Dieser technologische Fortschritt ermöglicht Optifiber Pro, eng veraltete Fehler zu erkennen und zu messen, bei denen in den heutigen Connector-Rich-Datencenter- und Speichergebietsnetzwerkumgebungen kein anderer OTDR-Dose messen kann.
Zwei Sekundenspuren pro Wellenlänge
Ein weiterer Durchbruch mit Optifiber Pro ist die Datenerfassungsgeschwindigkeit. Während im schnellen Testmodus wird ein vollständiger Datensatz in nur zwei Sekunden pro Wellenlänge erfasst. Optifiber Pro analysiert dann die Daten und zeigt sie als EventMap -Ereignis, Tabelle oder Trace an. Das Endergebnis ist weniger Zeit für die Prüfung und mehr Zeit, um andere Aufgaben auszuführen.
DataCenter OTDR ™ -Modus
Mit einer einfachen One-Touch-Auswahl geben Benutzer den OTDR-Modus des Rechenzentrums ein-ohne Zeit für die Feinabstimmung nach Bedarf in älteren OTDRs. Der OTDR -Modus des Rechenzentrums erkennt automatisch OTDR -Parameter - Enddetektionalgorithmen, Impulsbreiten -, ohne durch die kurzen Links oder die Anzahl der Anschlüsse verwirrt zu werden.
Graphische EventMap ™ -Ane
Um die Lernkurve zu beseitigen, die dem Lesen einer OTDR -Trace zugeordnet ist, interpretiert Optifiber Pro's Advance Logic die Informationen automatisch, um eine detaillierte und grafische Karte von Ereignissen zu erstellen, die Anschlüsse, Spleiß und Anomalien enthält. Um unterschiedliche Einstellungen zu berücksichtigen, können Benutzer problemlos zwischen EventMap, Event Table und Trace wechseln, um Testdetails zu erhalten. Alle fehlerhaften Ereignisse werden mit roten Symbolen hervorgehoben, um eine schnelle Fehlerbehebung zu erleichtern.
Auf dem Bildschirm „Hilfe“ schlägt Korrekturmaßnahmen vor, um bei jedem Testschritt Faserprobleme zu lösen. Die angebotene „Hilfe“ ist kontextempfindlich, sodass Benutzer mögliche Auflösungen schnell bestimmen können. Ein leichtes, graues Symbol in der linken Ecke zeigt detaillierte Empfehlungen zur Korrekturaktion.
Dynamisches Projekt- und Benutzerprofilmanagement mit Projx -Managementsystem
Optifiber Pro verbessert die Arbeitseffizienz, indem es dem Projektmanager ermöglicht, Betreiber- und Jobprofile pro Projekt zu erstellen und zu verwalten. Definierte Jobs oder Sätze von Kabel -IDs können bestimmten Betreibern zugewiesen werden. Der Fortschritt und der Status jedes Projekts können ebenfalls leicht überwacht werden.
SmartLoop OTDR
Smartloop OTDR ermöglicht automatisierte Tests und Analysen von zwei Fasern in einem einzigen Test. Dieser Patent -anhängige Prozess trennt automatisch die beiden Fasern für die Analyse, Anzeige und Berichterstattung in einzelnen Pass/Fail/Fail. Dies verkürzt nicht nur die Testzeit um mindestens die Hälfte, sondern ermöglicht auch bidirektionale Tests, ohne das OTDR auf das andere Ende zu bringen. Smartloop OTDR wird nicht nur die Aufgabe schneller erledigt, sondern verbessert auch die Leichtigkeit und Geschwindigkeit der Tests in Umgebungen, in denen das andere Ende schwer zu erreichen ist, da das OTDR niemals auf das andere Ende bewegt werden muss.
Spezifikationen:
| Wellenlängen |
1310 nm +/- 25 nm
1550 nm +/- 30 nm |
| Kompatible Fasertypen |
Singlemode |
| Event Dead Zone |
1310 nm: 0,6 m (typisch)
1550 nm: 0,6 m (typisch) |
| Dämpfungszone |
1310 nm: 3,6 m (typisch)
1550 nm: 3,7 m (typisch) |
| Dynamikbereich |
1310 nm: 32 dB (typisch)
1550 nm: 30 dB (typisch) |
| MAX -Distanzbereicheinstellung |
130 km; |
| Entfernungsmessbereich |
1310 nm: 80 km
1550 nm: 130 km |
| Reflexionsbereich |
1310 nm: -14 dB bis -65 dB (typisch)
1550 nm: -14 dB bis -65 dB (typisch) |
| Stichprobenauflösung |
3 cm bis 400 cm |
| Pulsbreite (nominal) |
3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns |
| Testzeit (pro Wellenlänge) |
Autoeinstellung: 10 Sekunden (typisch)
Schnelle Testeinstellung: 5 Sekunden (typisch)
Beste Auflösungseinstellung: 5 bis 180 Sekunden
Fehlermap -Einstellung: 10 Sekunden (typisch), 180 Sekunden (max)
Datacenter OTDR -Einstellung: 20 Sekunden (typisch), 40 Sekunden (max)
Manuelle Einstellung: 3, 5, 10, 20, 40, 60, 90, 120, 180 Sekunden
|
| Allgemeine Spezifikationen |
| gewicht |
Mainframe mit Modul und Akku: 3 lbs, 5 Unzen (1,28 kg) |
| Maße |
Mainframe mit Modul und Akku: 2,625 in x 5,25 in x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm) |
| Batterie |
Lithium -Ionen -Akku, 7,2 Volt |
| Akkulaufzeit |
8 Stunden Auto OTDR -Operation, Dual -Wellenlänge Keine Video -Sonde angeschlossen, 150 m Faser |
| Umweltspezifikationen |
| Betriebstemperatur |
-18ºC bis 45ºC |
| Nicht operierende Temperatur |
-30ºC bis 60ºC |
| Betriebshöhe |
4.000 m (13.123 ft), 3.200 m (10.500 Fuß) mit dem AC -Adapter |
| Speicherhöhe |
12.000 m |
| EMC |
EN 61326-1 |
Klicken Sie hier, um vollständige Fluke-Netzwerke von P-100-S-Produktspezifikationen zu erhalten: Fluke-Netzwerke von P-100-S
|
