Wickelmaschinenzubehör Wickelmaschinenspanner Magnetspanner (vertikal)

Wickelmaschinenzubehör
Wickelmaschinen-Spanner
Spanner

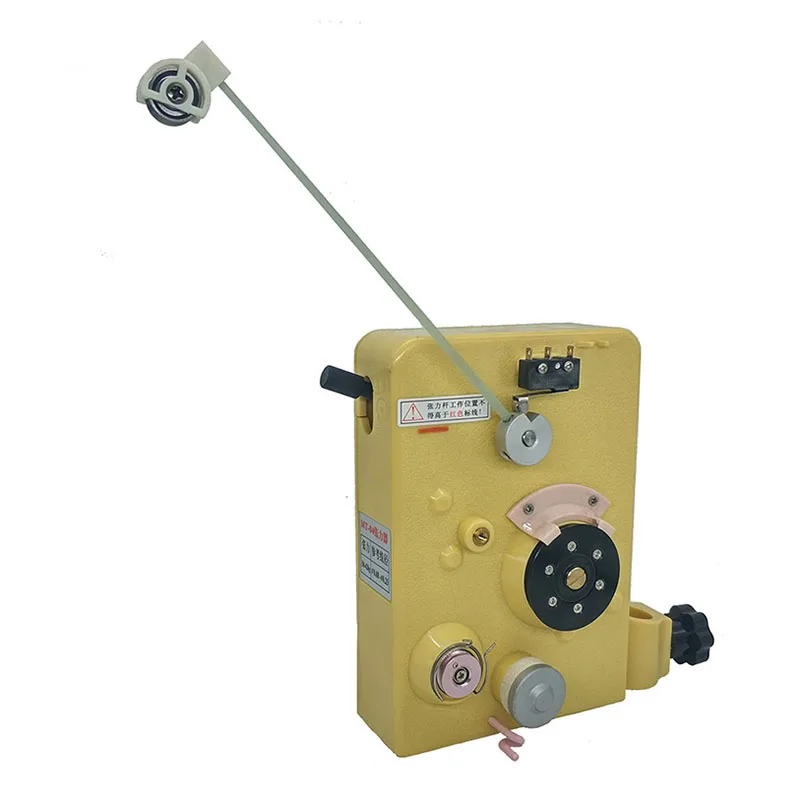

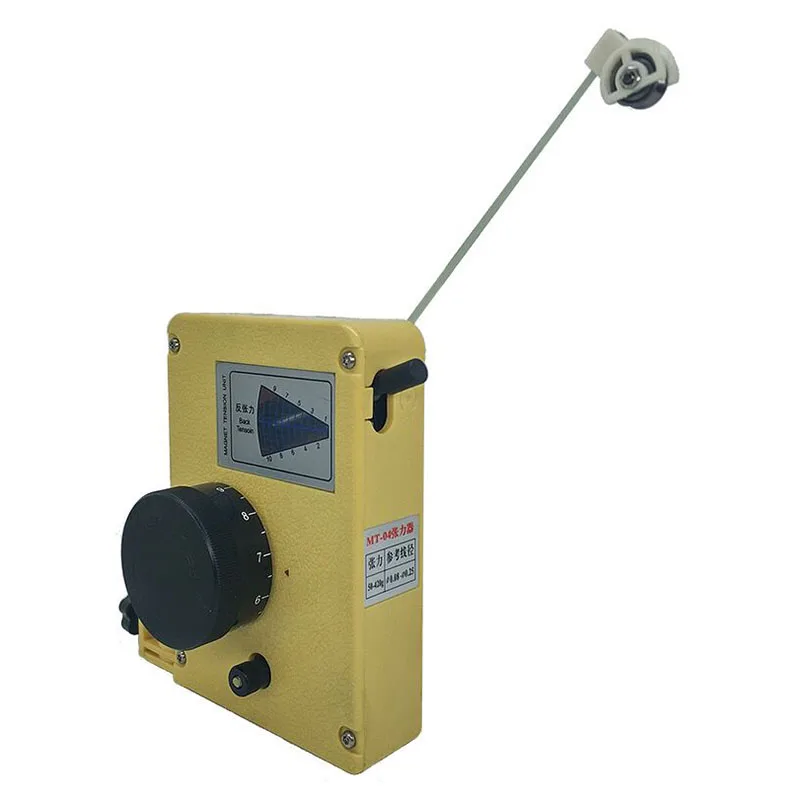

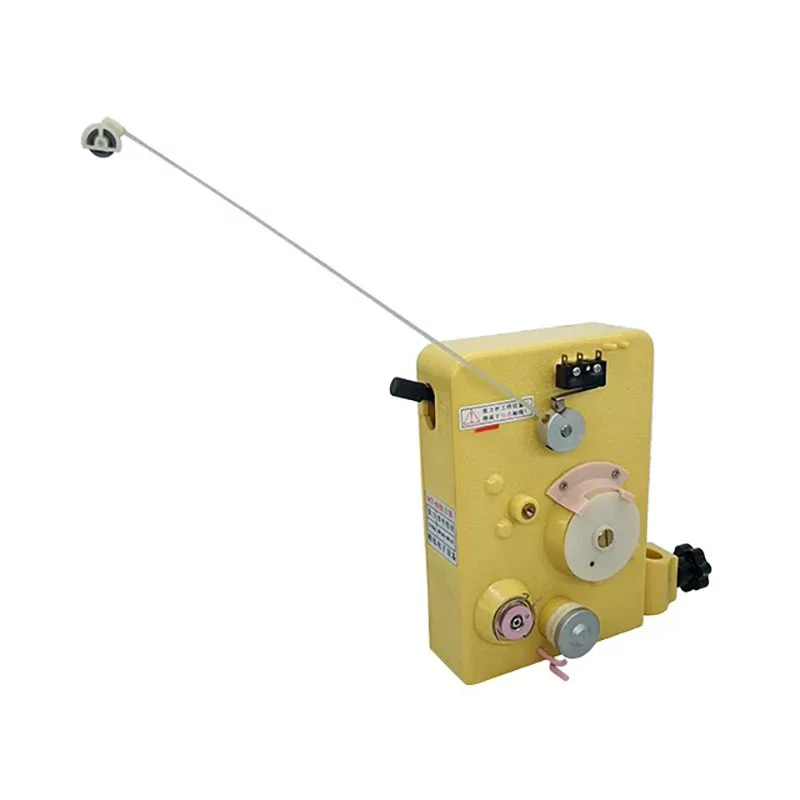

Magnetspanner (vertikal)

1. Fester Spanner
Installieren Sie die Spannstange wie abgebildet und ziehen Sie die Befestigungsschraube fest. Beim Anziehen muss die Schraube mit der Ebene der Welle ausgerichtet sein.

2. Einstellen der Wollringklemme
Stellen Sie die Klemme über den Wollringknopf auf der Rückseite des Spanners ein. Lösen Sie den Griff der Wollklemme durch Drehen im Uhrzeigersinn; ziehen Sie ihn durch Drehen gegen den Uhrzeigersinn fest. Bei niedrigen Spannungseinstellungen
sollte die Wollringklemme so eingestellt werden, dass der Lackdraht nicht vom Wollring rutscht und nur minimaler Widerstand auftritt.
3. Einstellen der Ausgangsspannung

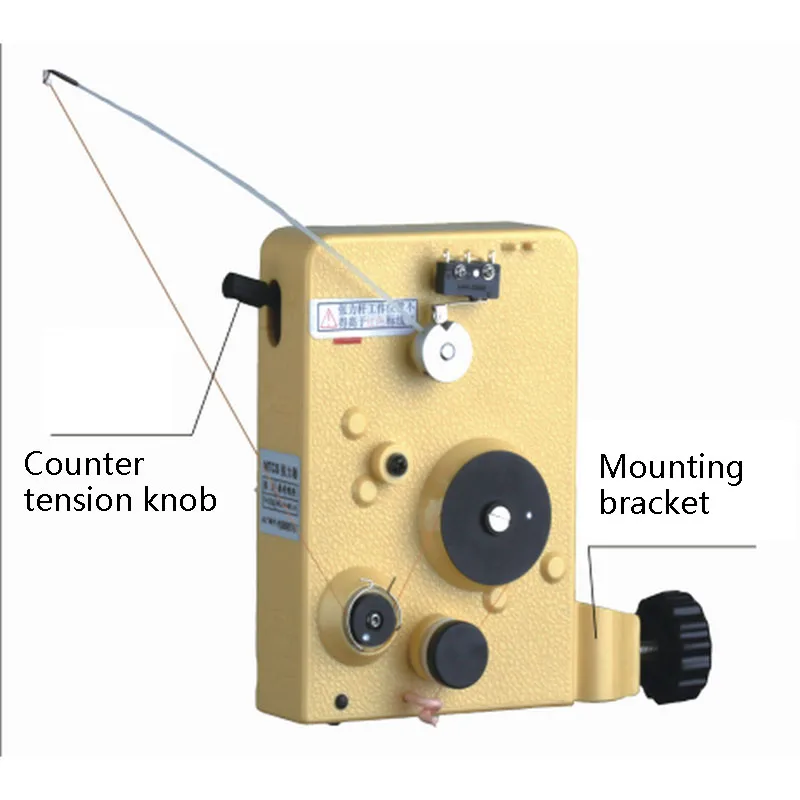

Stellen Sie je nach erforderlicher Spannung den Spannungsregler und den Gegenspannungsknopf so lange ein, bis die Ausgangsspannung den Spezifikationen entspricht und die Spannstange in einem geeigneten Arbeitswinkel arbeitet.
