Drehtisch 4/5/6 Zoll horizontal vertikal Drehtisch 4-Slot-Drehtisch für Fräsmaschine MT-2 Drehtisch für Fräsarbeiten.

Die horizontale und vertikale Doppelzweck-Indexierplatte der HV-Serie (vertikaler und horizontaler Drehtisch) ist eines der wichtigsten Zubehörteile der Fräsmaschine. Sie kann zum Indexieren von Bohr- oder Fräsarbeiten, zum Umfangsschneiden, Bohren und Senken auf der Fräsmaschine verwendet werden.
Der Arbeitstisch verfügt über eine 360°-Gravurlinie und einen Skalenring mit einem Skalenwert von 1' sowie einen Noniusring mit einem Mindestdifferenzierungswert von 10". Der Drehtisch verfügt über einen Brems- und Indexier-Schneckenschaltmechanismus.
Wenn sich der vertikale und horizontale Drehtisch der HV-Serie in der vertikalen Position befindet, kann er in Verbindung mit dem Reitstock (Sonderbestellung) zum zirkulären Indexbohren und Fräsen komplexerer Werkstücke verwendet werden.
1. Technische Beschreibung
1. Hergestellt aus hochfestem FC30-Gusseisen
2. Geeignet für Fräsmaschinen oder andere Spezialmaschinen zum Spaltfräsen
3. Das neue Spindelverriegelungssystem bietet im Vergleich zum herkömmlichen doppelseitigen Plattentyp eine stärkere Verriegelung und stabileres Fräsen
4. Es kann um 360° gedreht werden, der Griff wird um 4 Grad im Kreis gedreht und die Mindestskala beträgt 10 Sekunden.
5. Kann in horizontaler und vertikaler Richtung verwendet werden.
6. Kann als zusätzliches Spezialzubehör verwendet werden: Wabenplatte und Reitstock.
7. Untersetzungsverhältnis 1:90.

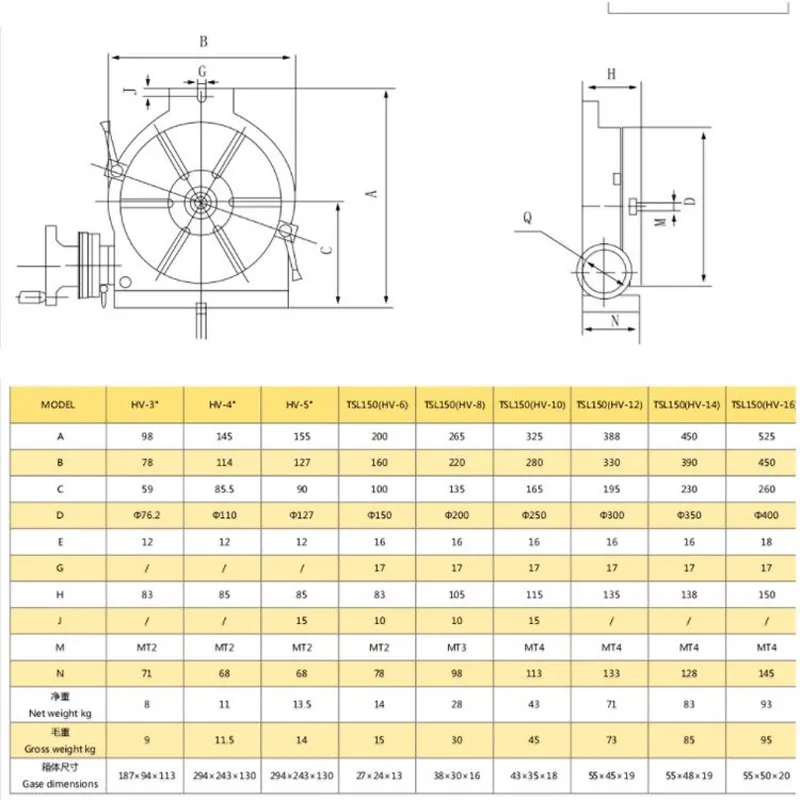

Das Modell ist in den Tabellendaten zu sehen, und Sie können sich an den Kundendienst wenden, wenn Sie eine größere Größe benötigen.
