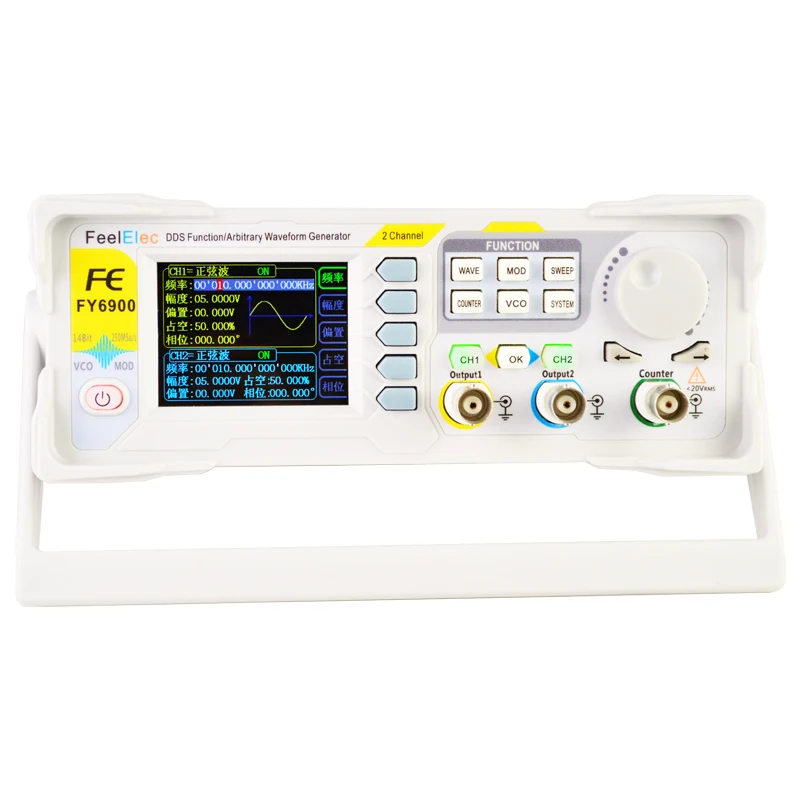

FY6900 Sinus 0-100 MHz 2,4-Zoll-TFT-Bildschirm Digitaler Signalgenerator



Merkmale:
1. Die Anzeigeoberfläche verfügt über ein 2,4-Zoll-TFT-Farb-LCD, wodurch die Bedienung intuitiver und bequemer wird.
2. Das Gerät nutzt die Direct Digital Frequency Synthesizer (DDS)-Technologie, um stabile, genaue, reine und verzerrungsarme Signale zu liefern.
3. Umfangreiche Tastaturkürzel und eine grafische Benutzeroberfläche vereinfachen jede Bedienung und machen das Gerät leicht zu bedienen.
4. Die Oberflächenmontagetechnologie verbessert die Störfestigkeit und die Lebensdauer.
5. Das Gerät verwendet einen 14-Bit-Hochleistungs-D/A-Wandlerchip (5 Vpp Ausgangsquantisierungsfehler weniger als 1 mV), eine Abtastrate von 250 MSa/s und eine vertikale Auflösung von 14 Bit.

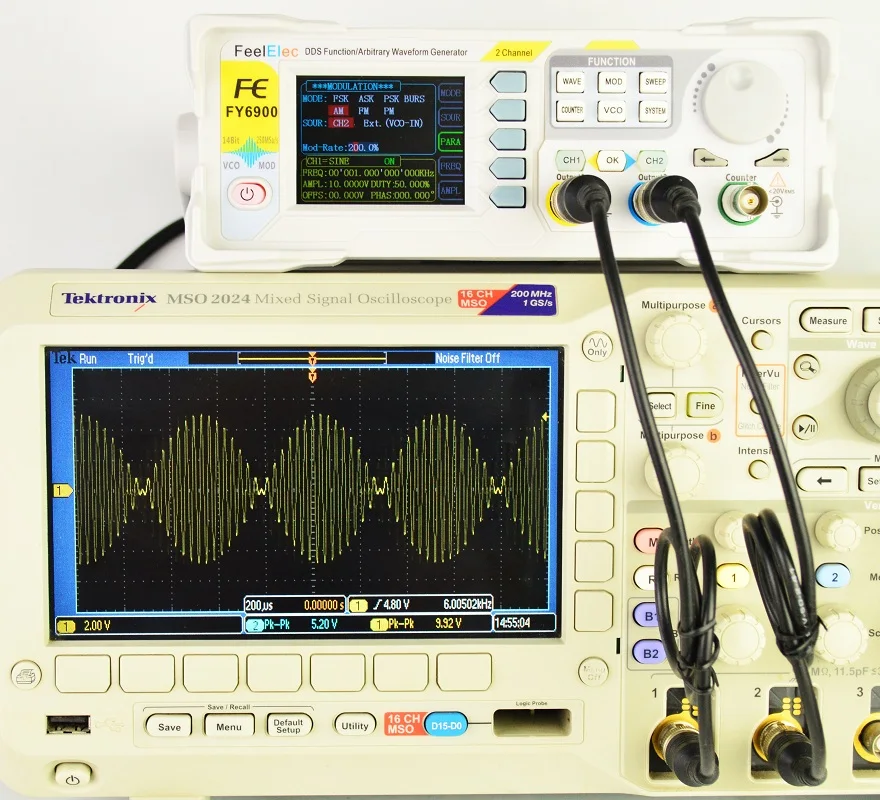

6. Verschiedene Modulationsarten: AM-, FM-, PM-, ASK-, FSK- und PSK-Modulation.
7. Scanfunktion: vier Eigenschaften des scanbaren Signals, darunter Frequenz, Amplitude, Offset und Tastverhältnis; es gibt zwei Arten von linearen und logarithmischen Scan-Typen; Scanzeit: 0,01 s bis 9999,99 s; Scanrichtungen nach oben, unten und hin und zurück.
8. VCO-Funktion (Spannungssteuerungsausgang): Kann durch externes Eingangssignal realisiert werden: Spannungssteuerungsfrequenz, Spannungssteuerungsamplitude, Spannungssteuerungs-Offset, Spannungssteuerungs-Tastverhältnis und PWM-Modulation.
9. Funktion des 100-MHz-Frequenzmessers: Kann Frequenz, Periode, Impulsbreite und Tastverhältnis messen. Die Arbeitsfrequenzen sind 100 MHz und min. Frequenzverhalten: 0,01 Hz.
10. Zählerfunktion: Es gibt 2 Kopplungsmessmodi, darunter DC-Kopplung und AC-Kopplung. Dieses Design kann das Problem der ungenauen AC-Kopplung lösen.
11. Ausgangskurzschlussschutz: Bei einem Kurzschluss der Last können alle Kanäle länger als 60 Sekunden arbeiten.

Spezifikation:
Artikeltyp: Signalgenerator
Material: Kunststoff
Modell: FY6900 100 MHz
Frequenzparameter
Frequenzbereich:
Sinuswelle: 0 Hz bis 100 MHz
Rechteckwelle: 0 Hz bis 25 MHz
Dreieckwelle: 0 Hz bis 10 MHz
Sägezahnwelle: 0 Hz bis 10 MHz
Frequenzbereich beliebiger Wellen: 0 bis 10 MHz
TTL/CMOS-Digitalwellenbereich: 0 bis 20 MHz
Minimale Breitenanpassung der Impulswelle: 20 ns
Hey. Frequenzauflösung: 1 μHz (0,000001 Hz)
Frequenzfehler: (+/-) 20 ppm
Frequenzstabilität: (+/-) 1 ppm / 3 Stunden

Wellenformparameter:
Wellenformtypen: Sinuswelle / Dreieckwelle / Rechteckwelle / Sägezahnwelle, Lorentz-Impulswelle und beliebige Wellenform.
Nichtflüchtiger Speicher für beliebige Wellenformen (64): 64 benutzerdefinierte beliebige Wellenformen können gespeichert werden
Wellenformlänge: 8192 Punkte (4K Punkte) x 14 Bit
Abtastrate: 250 MSa/s
Vertikale Auflösung: 14 Bit

Sinuswelle:
Harmonisches Ankunftssystem: ≥50 dBc (<1 MHz); ≥45 dBc (1 MHz 20 MHz ~)
Verzerrung: <0,5 % (20 dB bis 20 Hz bis 20 dBm)

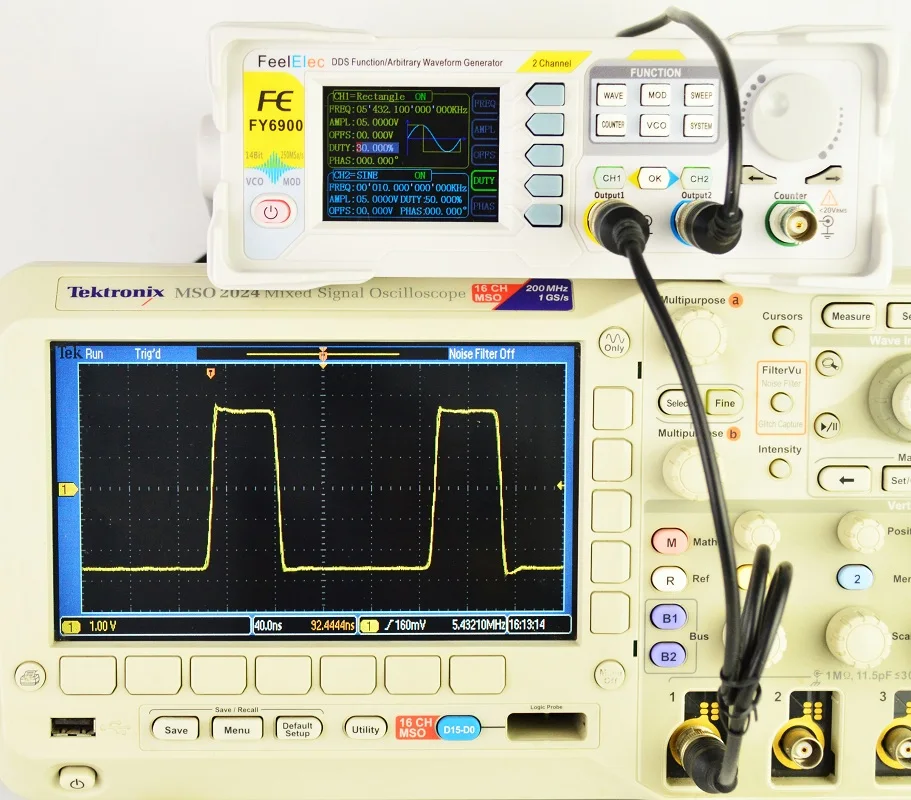

Rechteckwelle
Anstiegszeit: ≤7 ns (VPP <5 V)
Überschwingen: ≤5 %
Einstellbereich für Tastverhältnis: 0,1 % bis 99,9 %
Sägezahnwelle
Linear: ≥98 % (0,01 Hz bis 10 kHz)
Impulswelle
Einstellbereich Impulsbreite: 10 ns bis 1 s
TTL-Ausgang
Flache Anstiegs-/Abfallzeit: ≤10 ns
Flacher Bereich: > 3 Vpp
Fanout: > 8 TTL-Last
CMOS-Ausgang
Niedriger Pegel: <0,3 V
Hoher Pegel: 1 V~12 V Anstiegs-/Abfallzeit: ≤18 ns

Ausgangsparameter:
Amplitudenbereich (Spitze-Spitze):

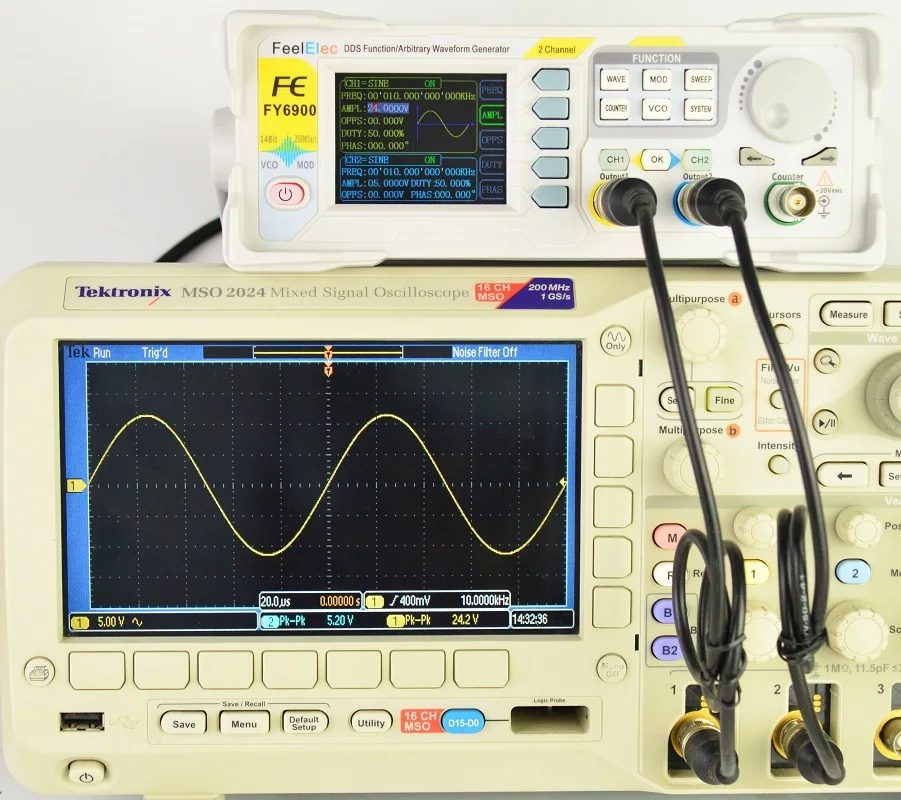

Frequenz ≤ 5 MHz: 1 mVpp-24 Vpp
5 MHz10 MHz Frequenz > 20 MHz: 1 mVpp-5 Vpp
Amplitudenauflösung: 1 mV
Amplitudenstabilität: (+/-) 0,5 % / 5 Stunden
Amplitudenflachheit: (+/-) 5 % (<10 MHz); (+/-) 10 % (> 10 MHz)

Wellenformausgang:
Ausgangsimpedanz: 50 Ω (+/- 10 %) (typisch)
Schutz: Alle Signalausgänge können bei einem Kurzschluss der Last länger als 60 Sekunden betrieben werden

DC-Offset:
Offset-Einstellbereich:
Frequenz ≤ 20 MHz: ±10 V
Frequenz > 20 MHz: ±2,5 V
Offset-Auflösung: 0,01 V
Phaseneinstellbereich: 0~359,99°
Phasenauflösung: 0,01°
Externe Messung:
Frequenzmessbereich: GATE-TIME = 1 s 1 Hz–60 MHz
Eingangsspannungsbereich: 2 Vpp~20 Vpp
Zählbereich: 0~4294967295
Zählung: manuell
Regelmäßige Messung: 20 ns Auflösung, maximal messbar 40 s

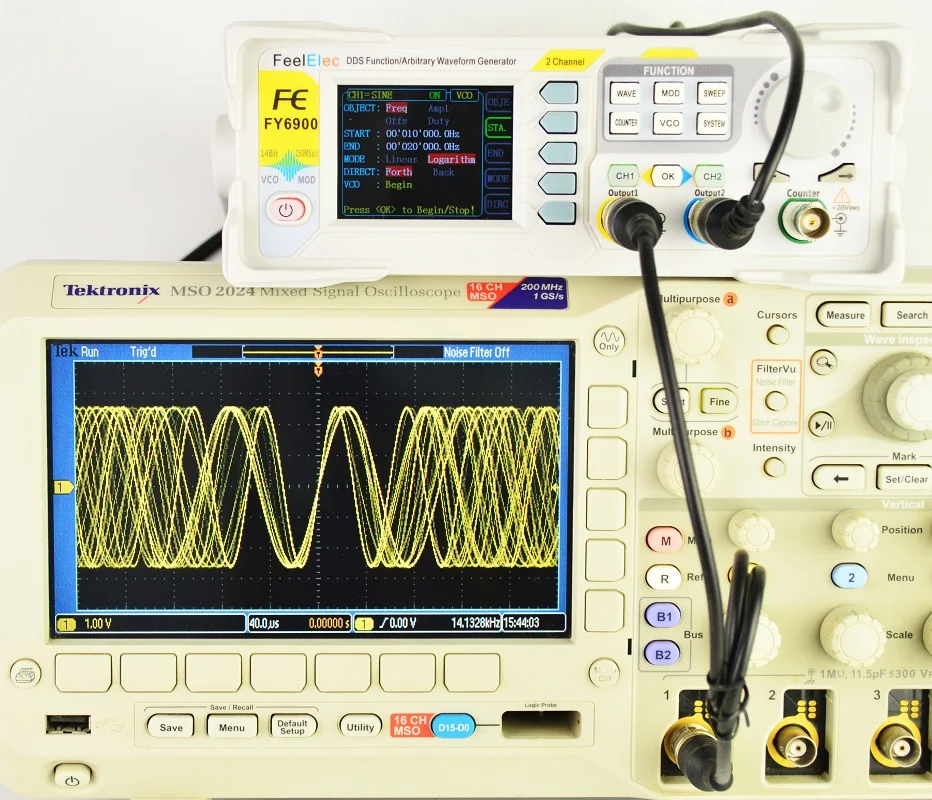

Scanfunktion:
Scanmodus: linearer Scan, logarithmischer Scan
Gescannte Objekte: Frequenz, Amplitude, Offset und Tastverhältnis
Scanzeit: 0,01 s-999,99 s / Schritt
Frequenzeinstellbereich: Start- und Endpunkt können frei eingestellt werden
Frequenzdurchlaufbereich: wird durch die Scan-Parametereinstellungen bestimmt

Allgemeine Parameter:
RAM
Anzahl: 20
Speicherort: M0~M20

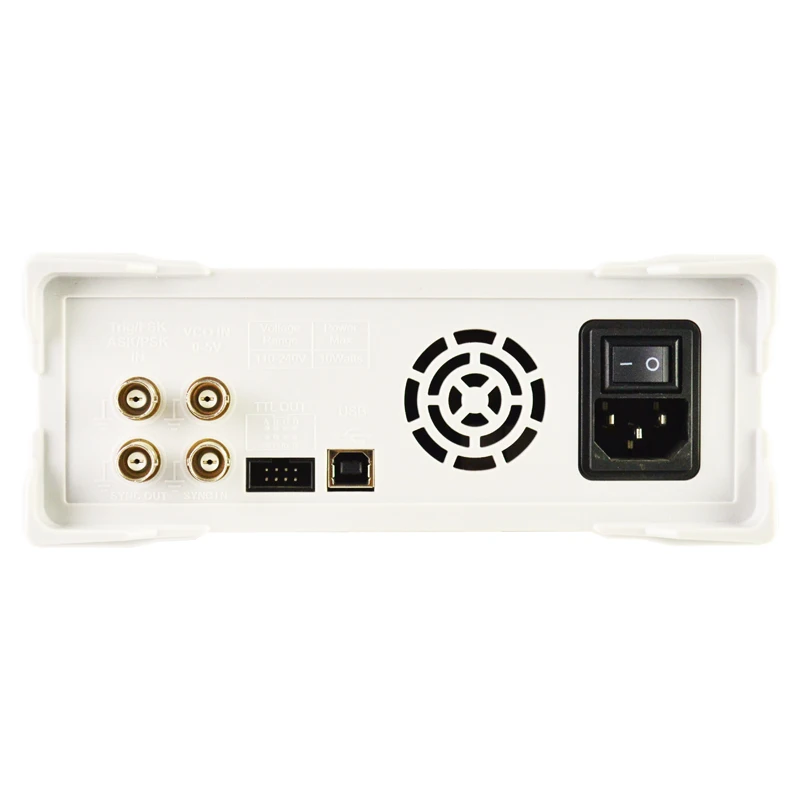

Schnittstelle
Schnittstellenmodus: Verwendung von USB zu serieller Schnittstelle
Kommunikationsrate: 115200 bps
Protokoll: Über die Befehlszeile, das Protokoll ist gängig
Stromversorgung
Spannungsbereich: AC 100~240 V
Anzeigetyp: 2,4-Zoll-TFT-Farbdisplay
Umgebungstemperatur: 0~40 °C
Luftfeuchtigkeit: <80 %

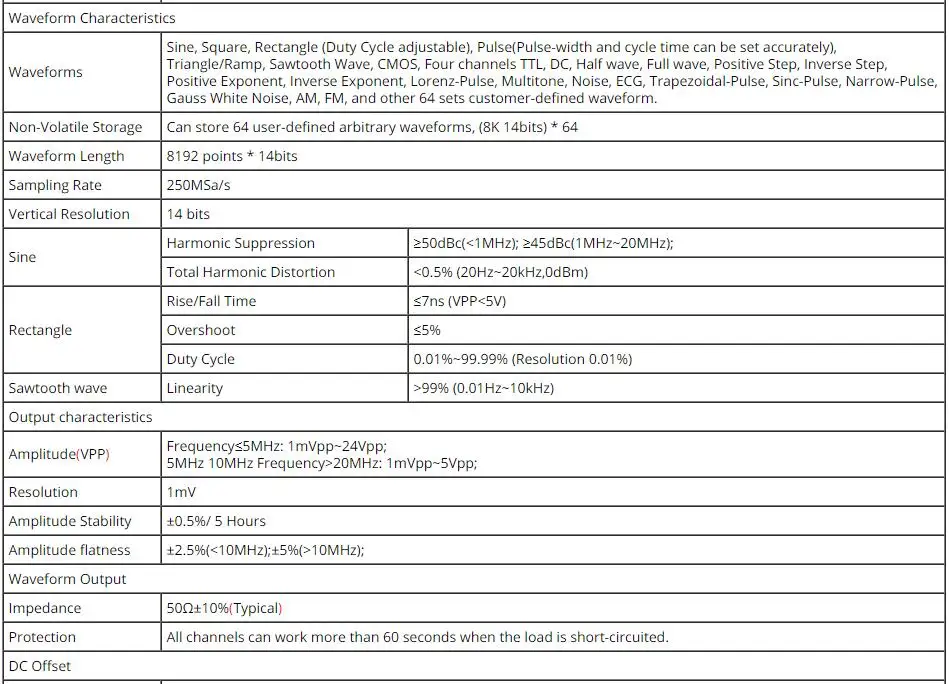

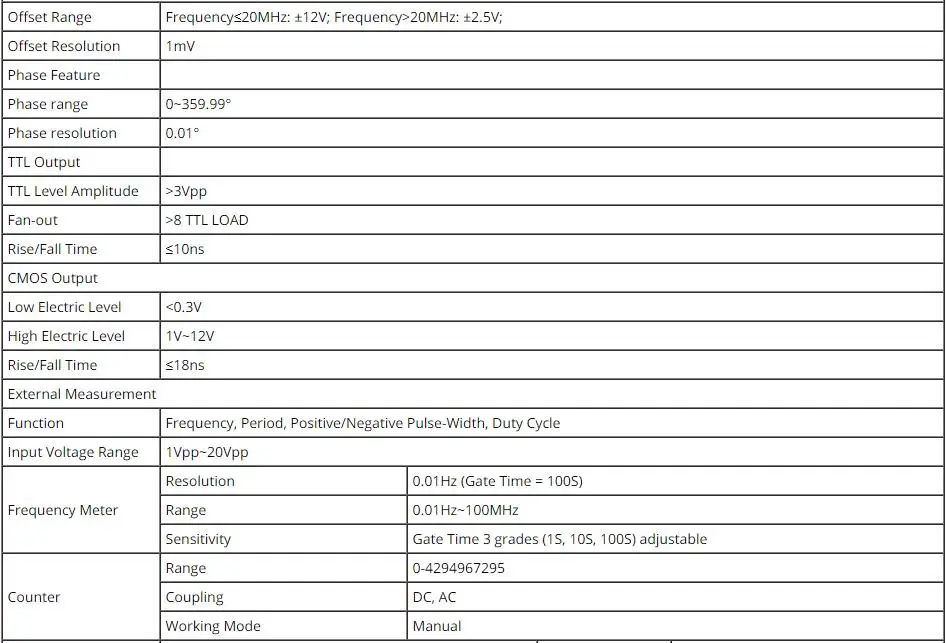

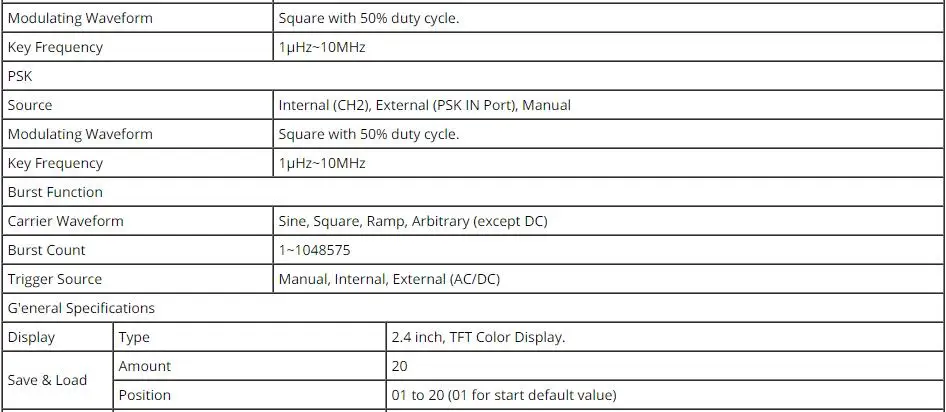

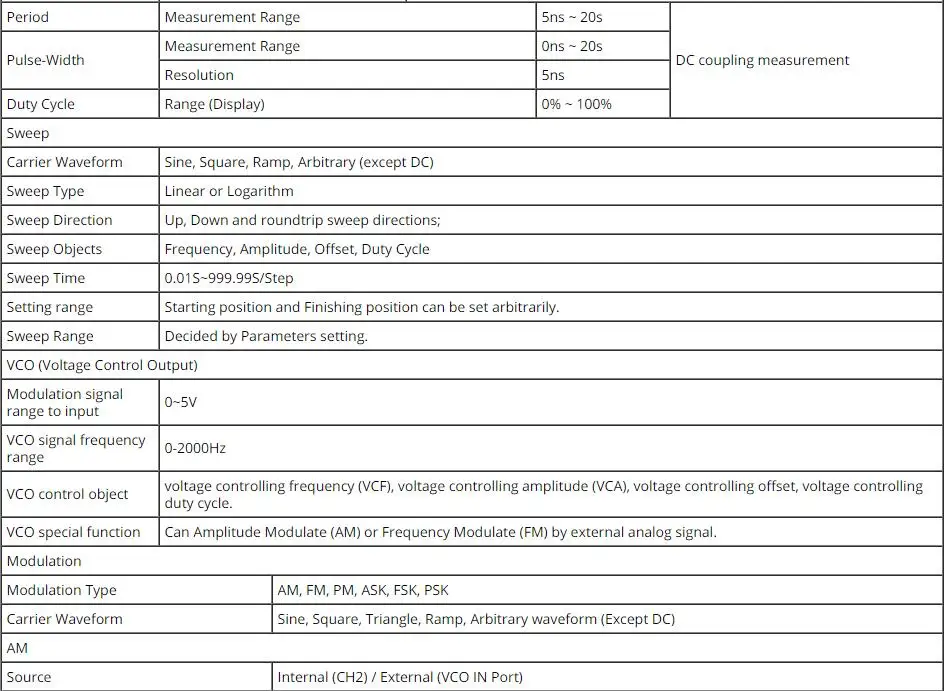

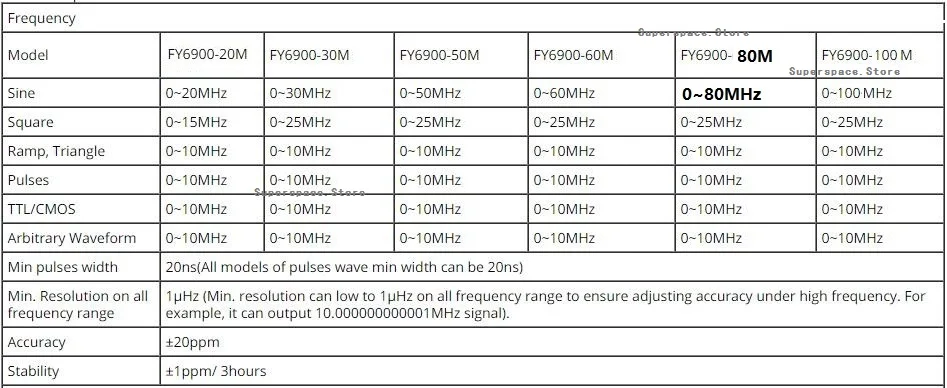

Spezifikationen der FY6900-Serie:

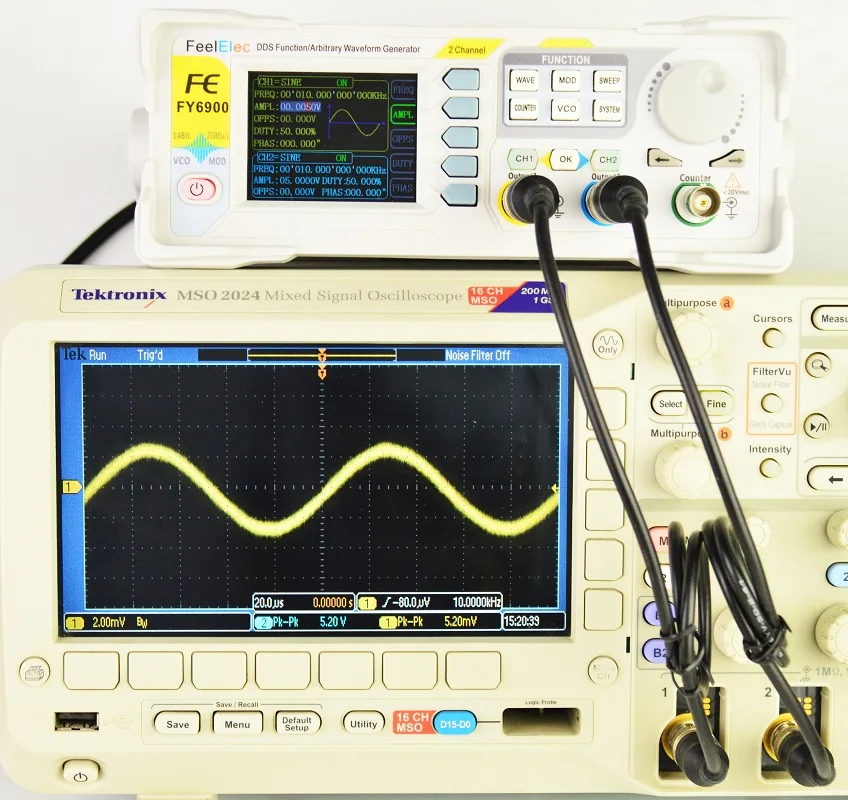

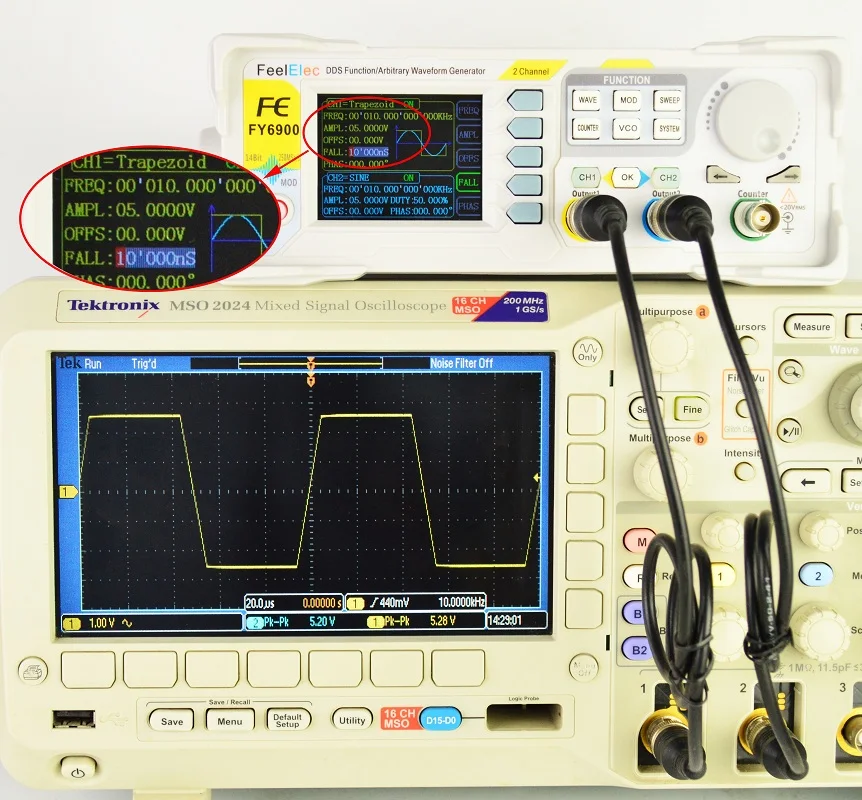

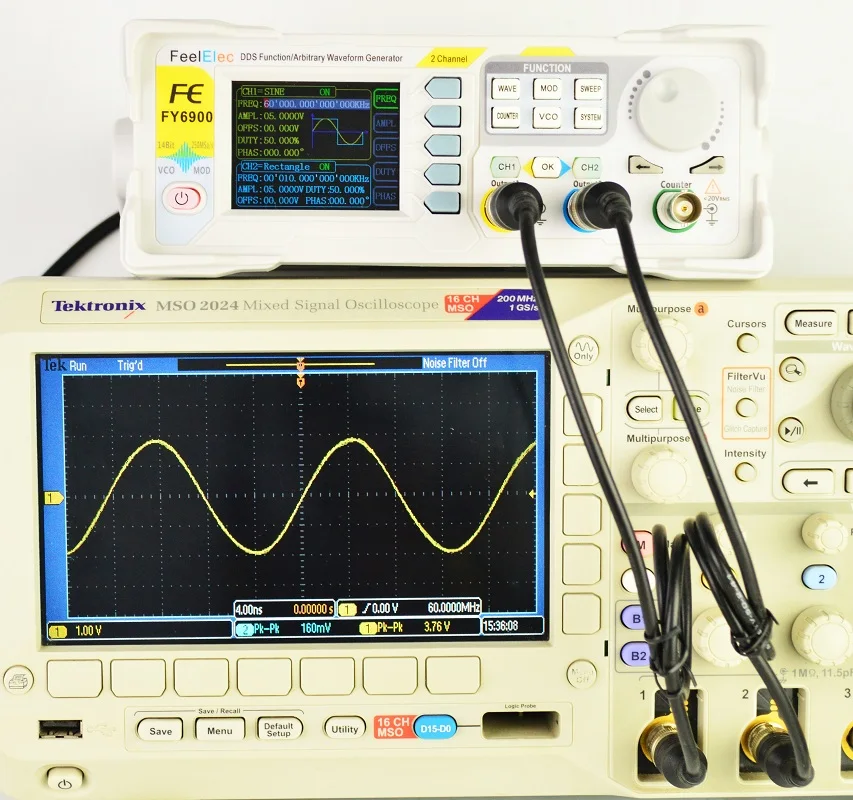

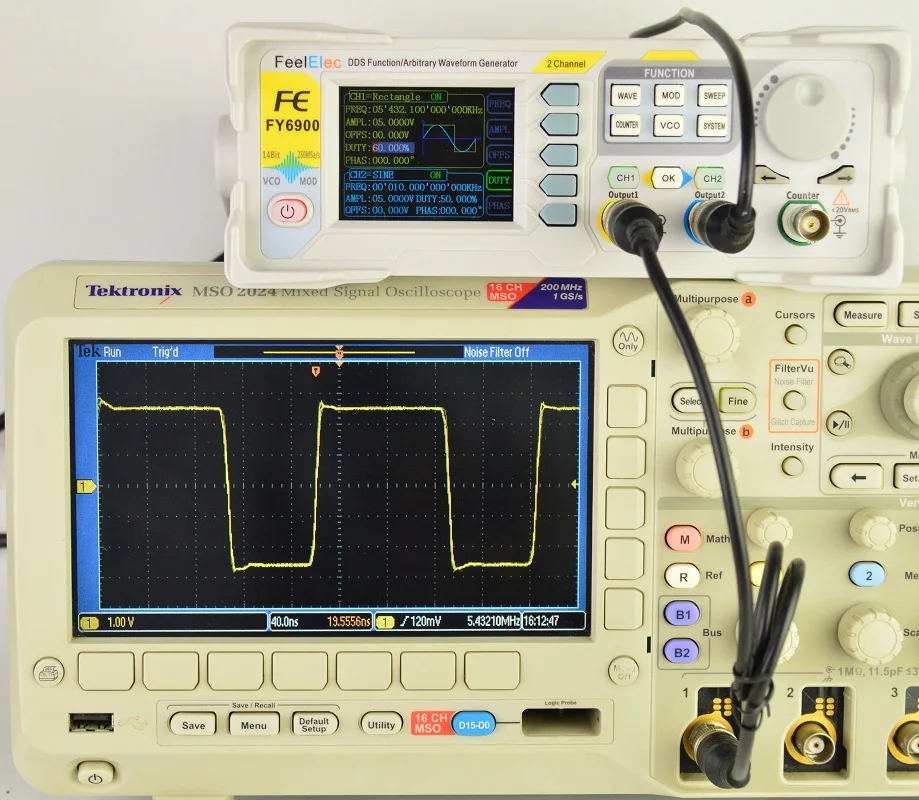

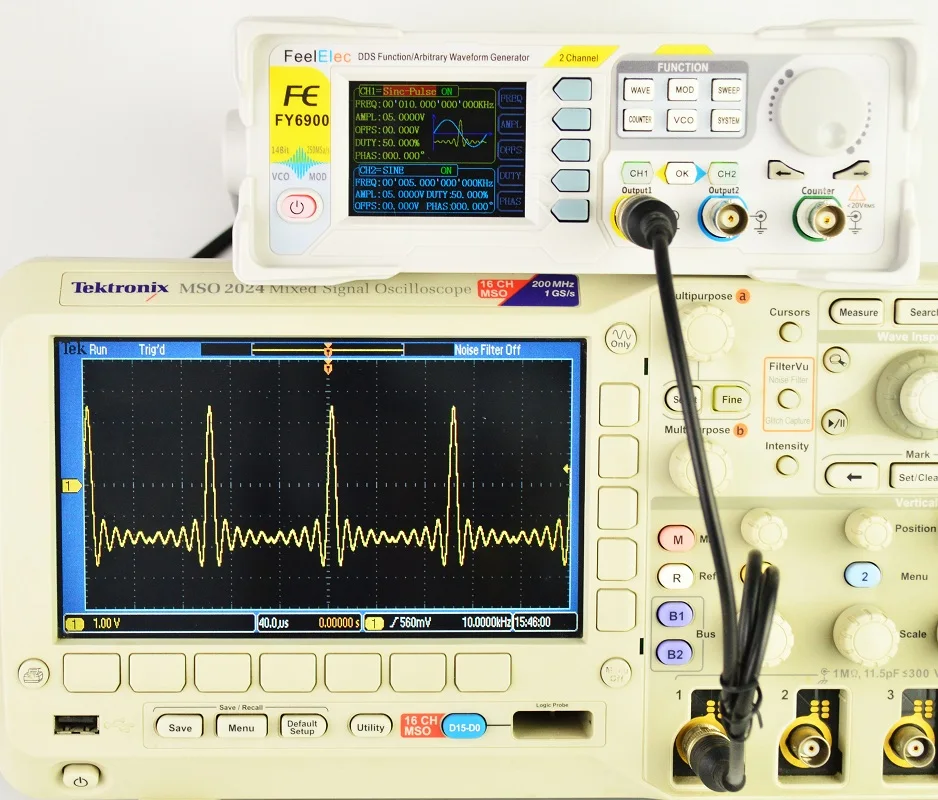

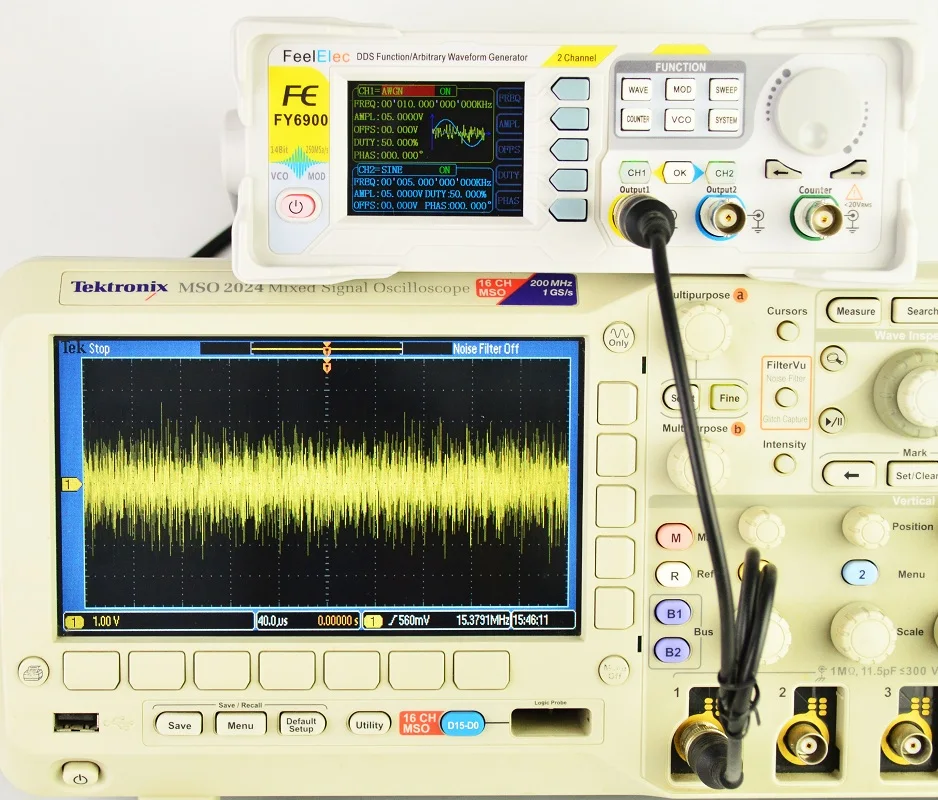

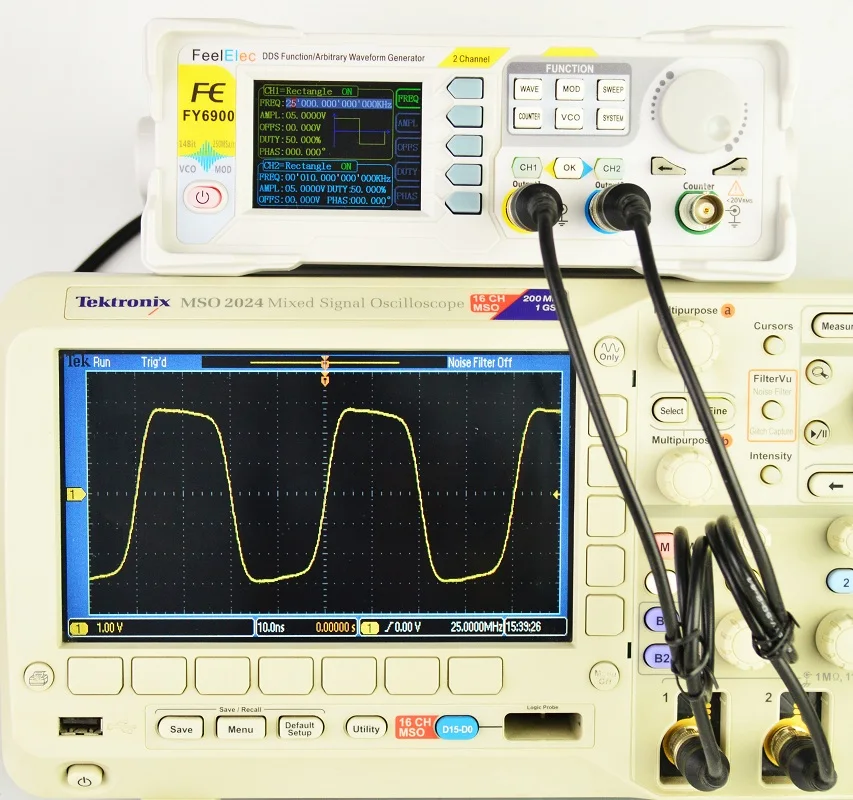

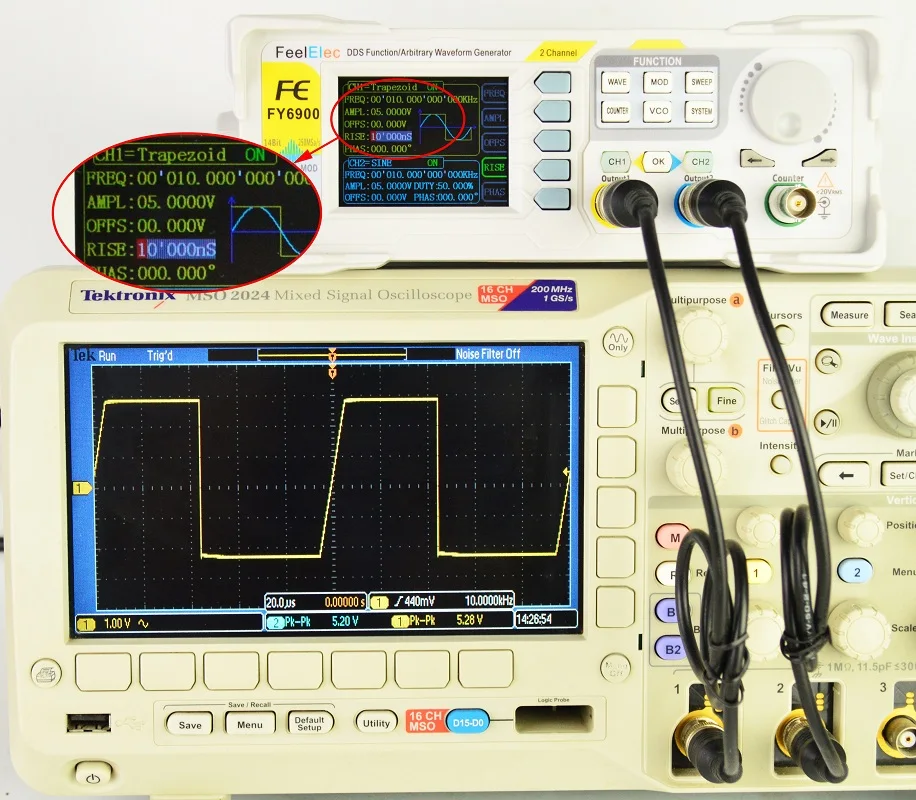

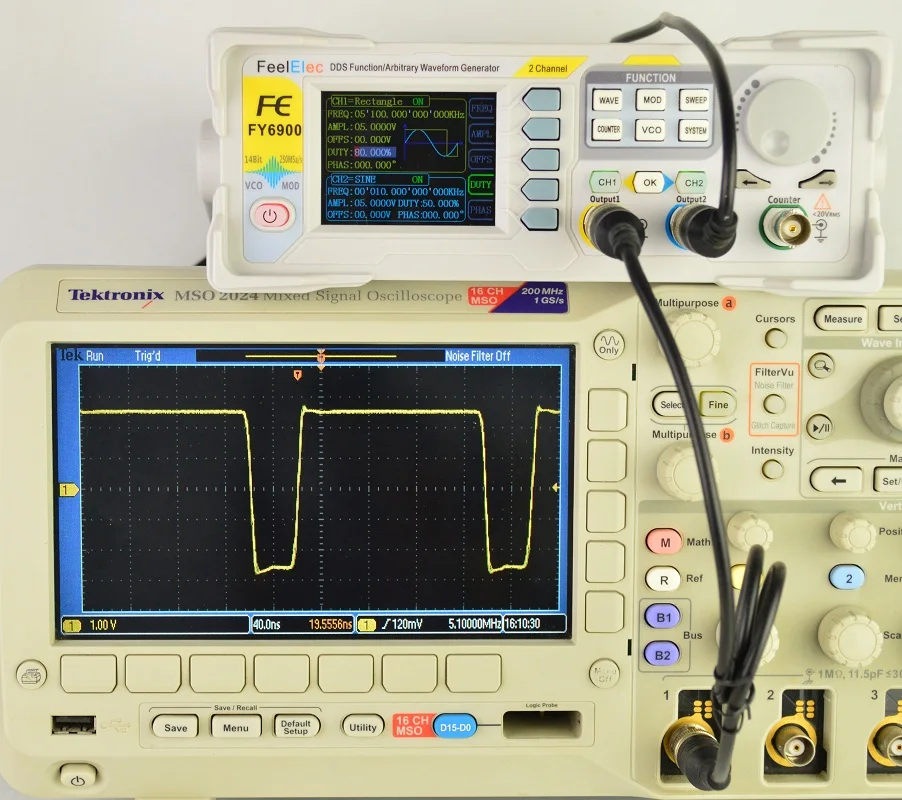

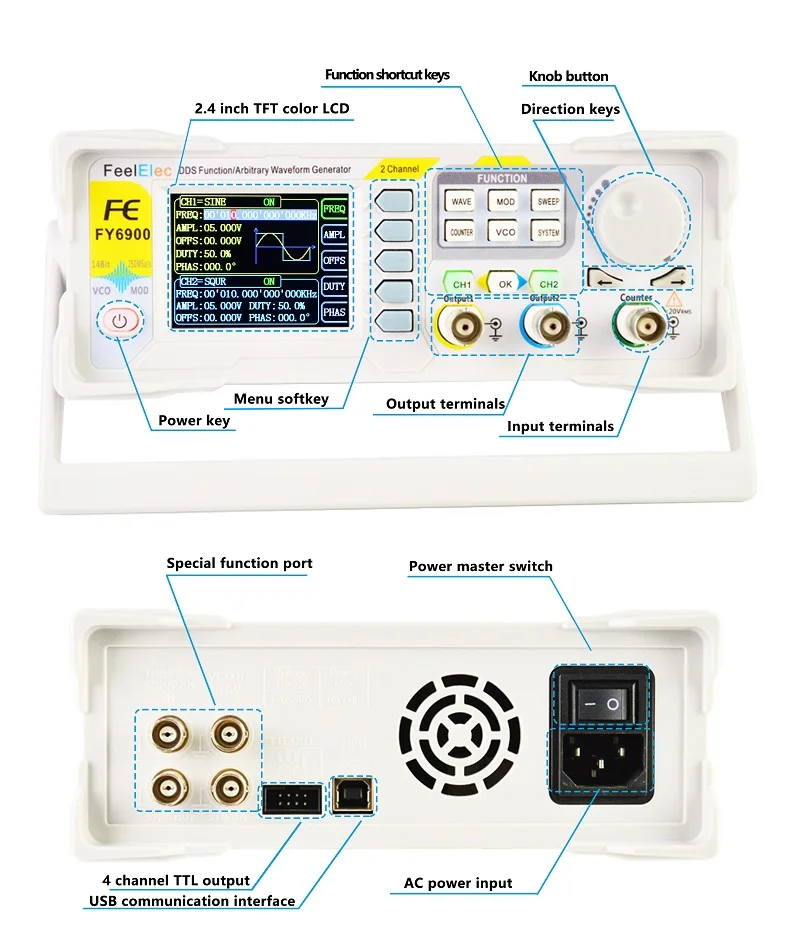

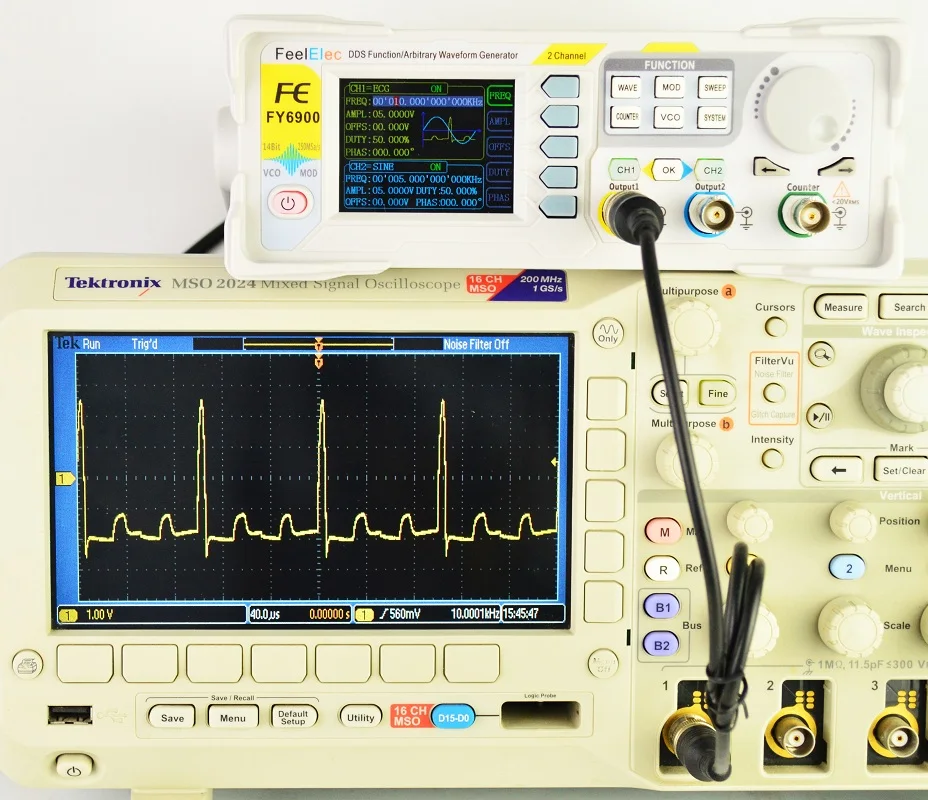

Product Picture and Application:

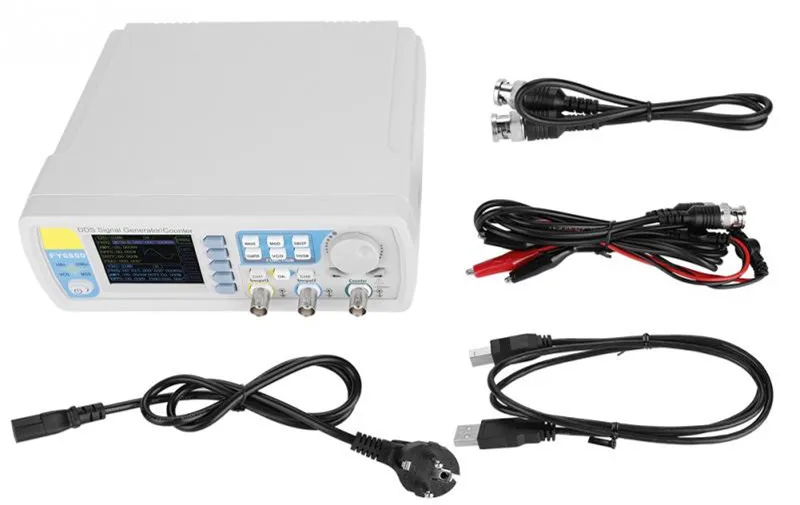

Package List:
1 x Signal Generator

1 x USB Cable

1 x Power Cable

1 x BNC-BNC Cable
2 x BNC-Clip Cable
