Produktübersicht

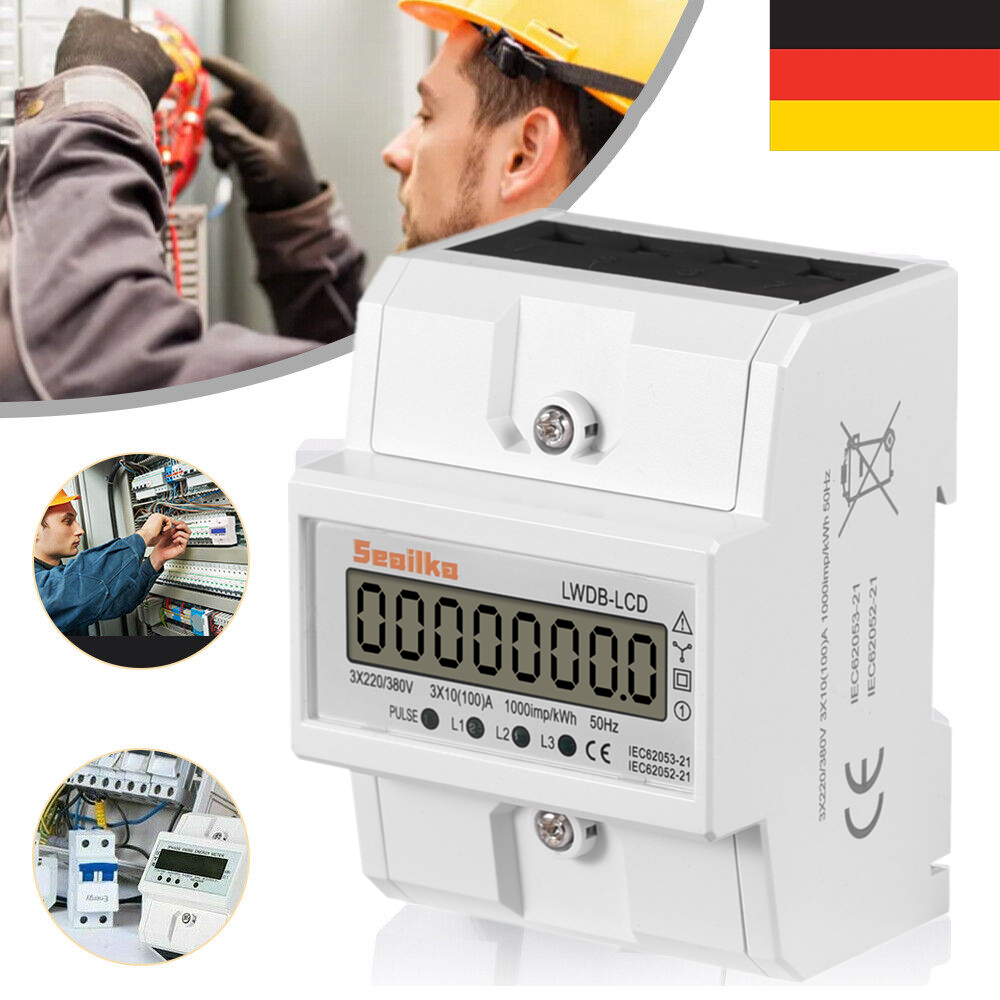

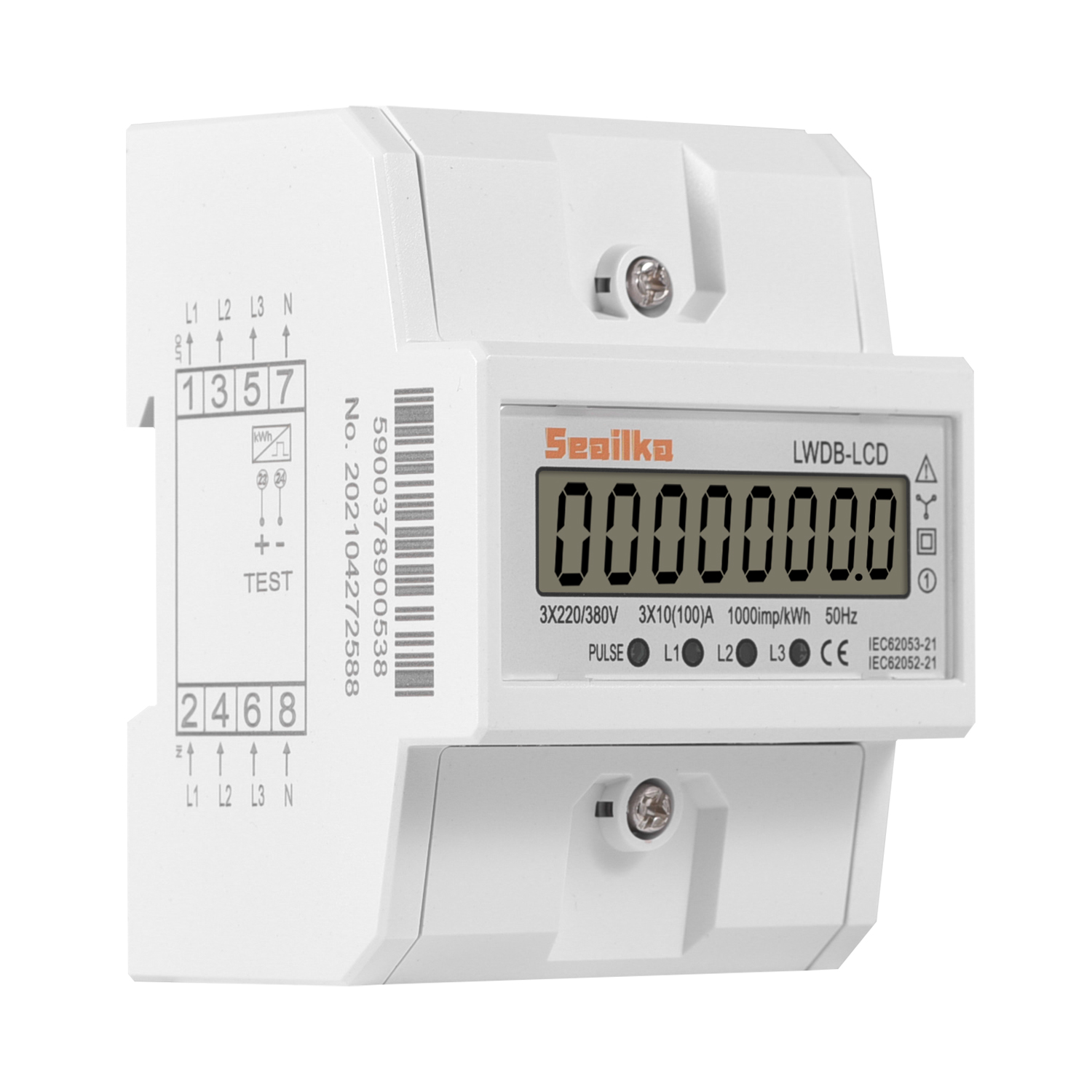

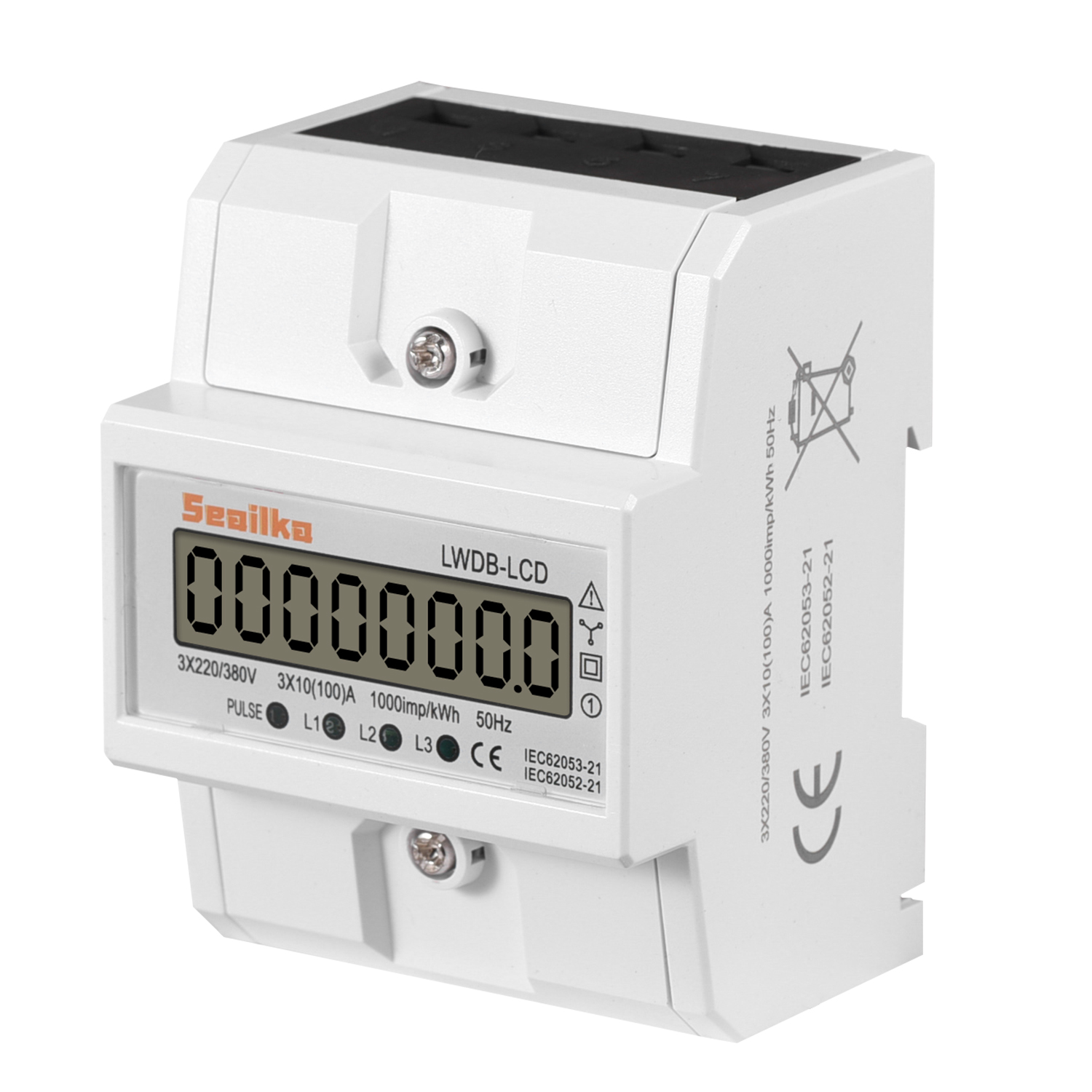

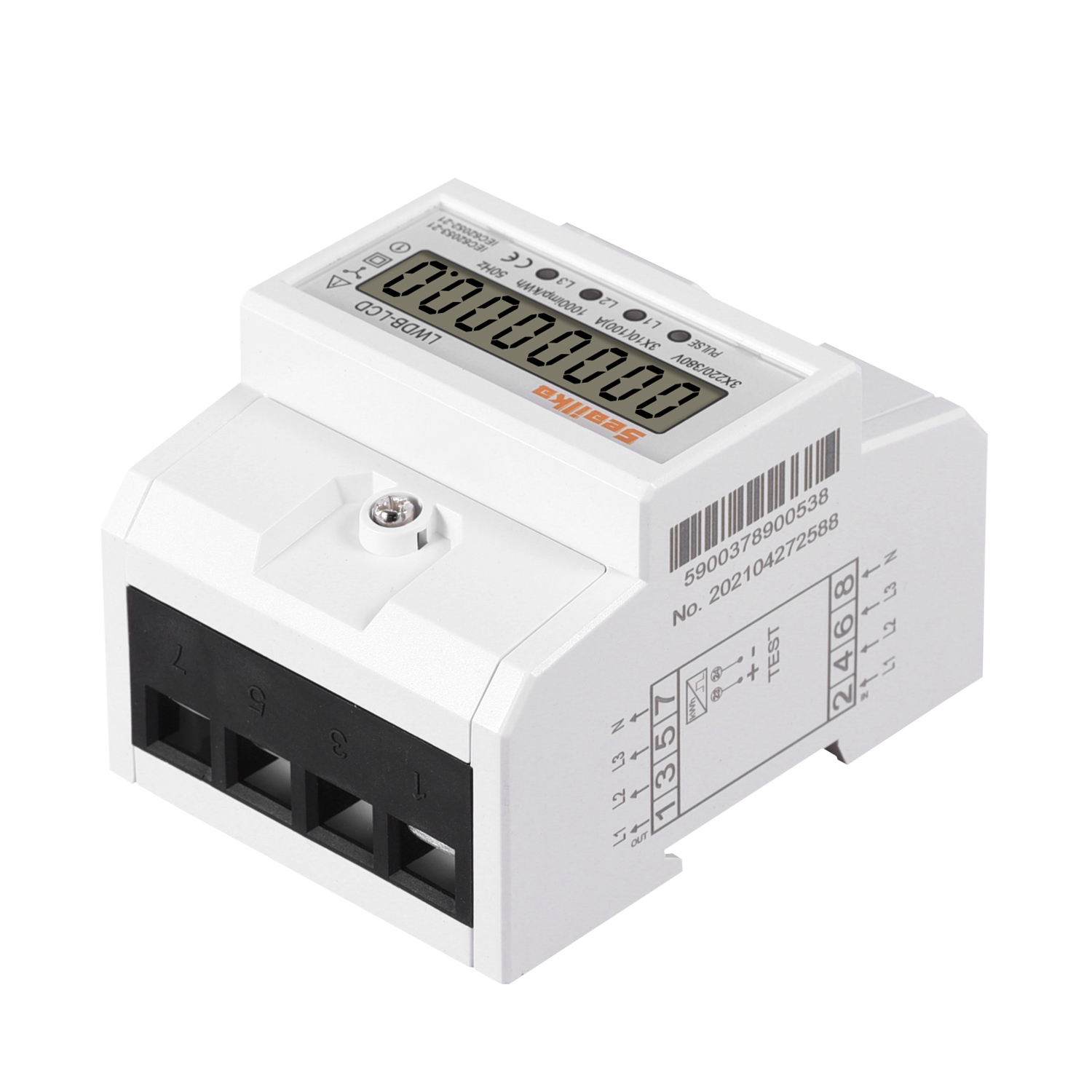

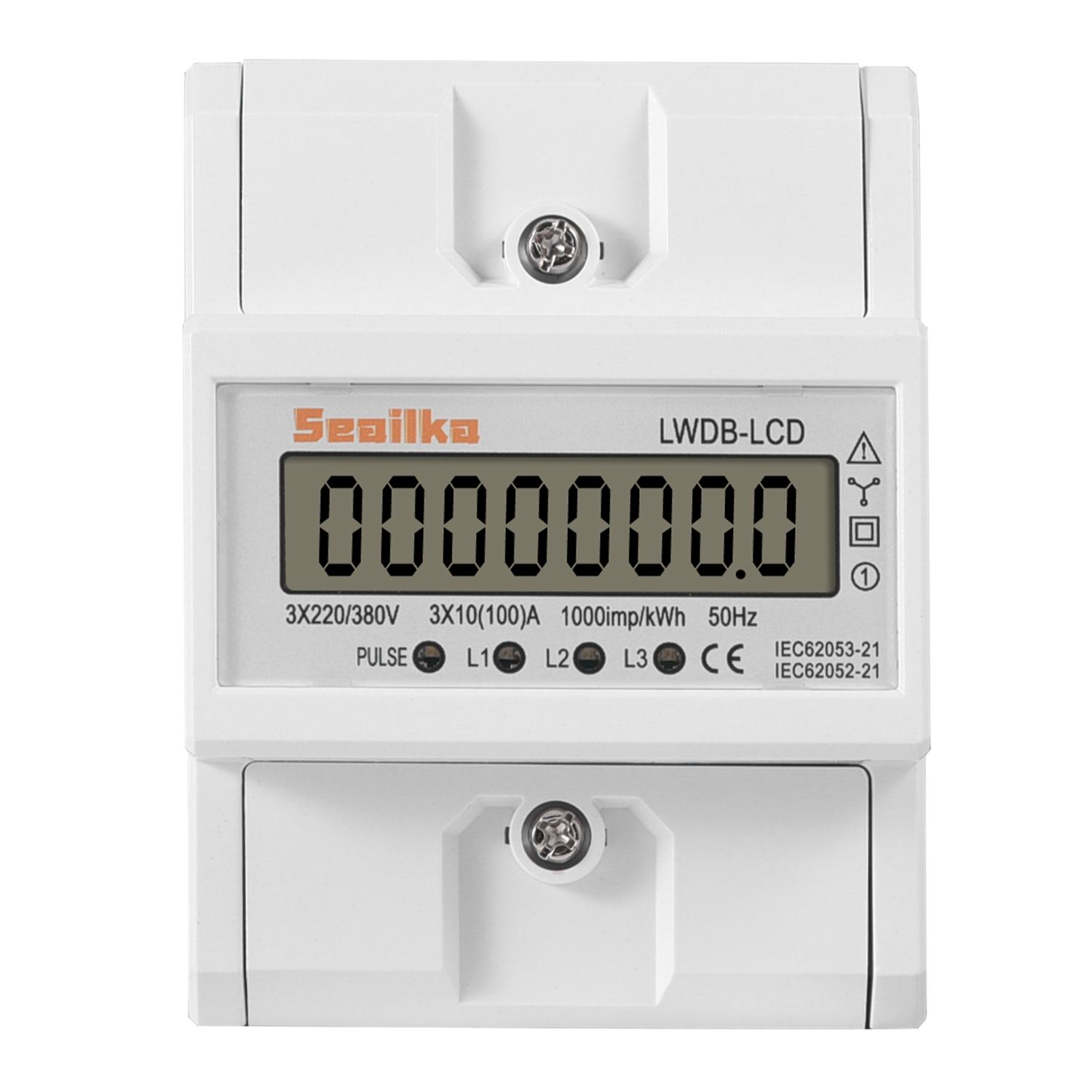

Dieser dreiphasige DIN-Schienen-Energiezähler misst zuverlässig die positive Wirkenergie. Der aktuelle Energieverbrauch wird übersichtlich auf einem großen blauen LCD-Display dargestellt.

Das kompakte 1-Modul-Gehäuse ist leicht und passt auf jede gängige 35-mm-DIN-Hutschiene im Verteilerkasten. Er überzeugt durch extrem geringen Eigenverbrauch und sehr hohe Messgenauigkeit für Haushalte, Werkstätten und kleine Gewerbebetriebe.

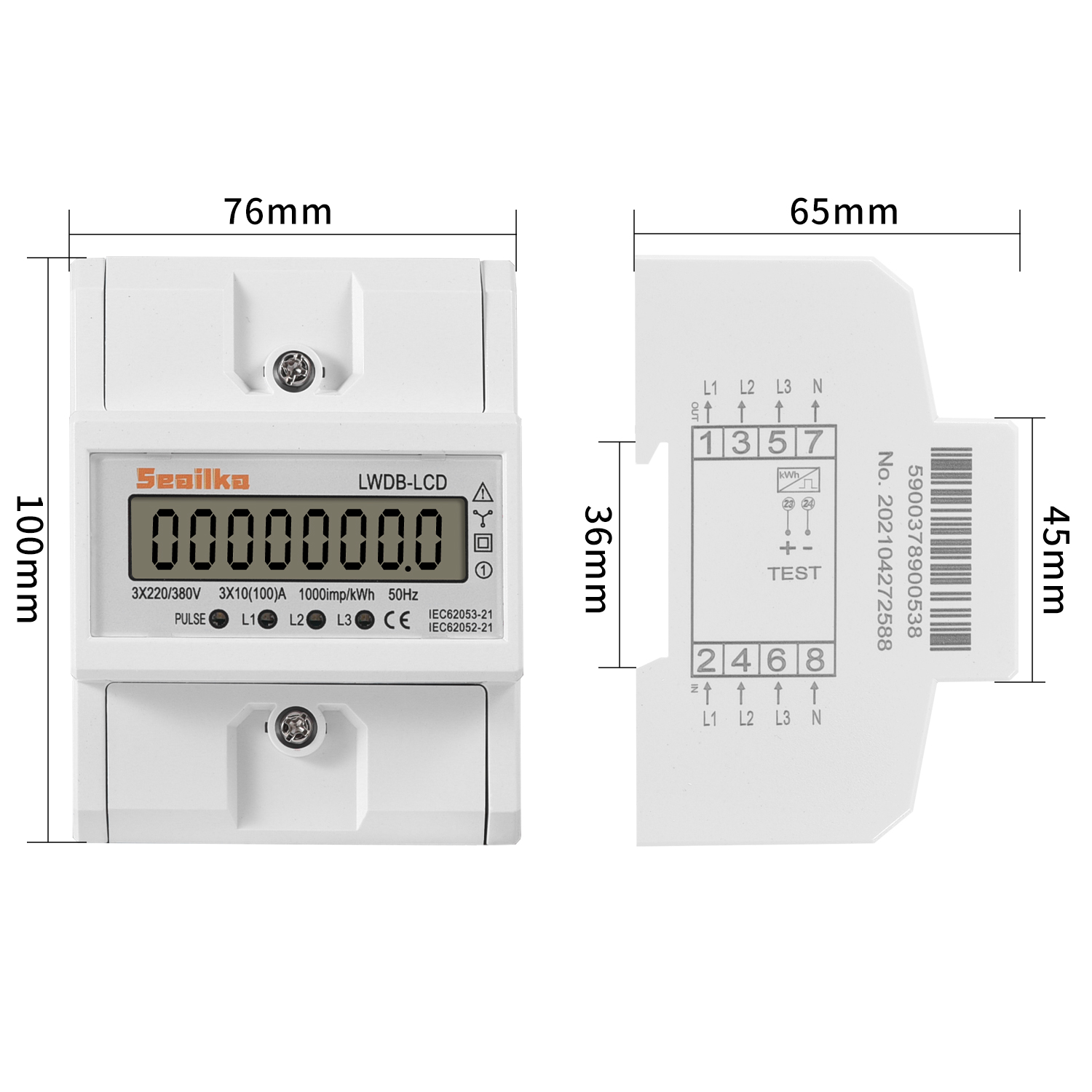

Abmessungen Gerät: 100 mm Höhe × 76 mm Breite × 65 mm Tiefe, Anschlussbereich 36 mm × 45 mm.

Produktmerkmale

✅ Weiter Messbereich bis max. 100 A, vielseitig einsetzbar

✅ Hohe Messgenauigkeit, langfristig stabiler Betrieb ohne ständige Kalibrierung

✅ Hohe Überlastfestigkeit, schützt vor Stromspitzen

✅ Extrem geringer Eigenverbrauch <2 W, spart dauerhaft Energie

✅ Drei farbige LED-Anzeigen zur Kontrolle jeder einzelnen Phase (rot/gelb/grün)

✅ Großes 6+1-stelliges LCD-Display, gut lesbar auch bei schwachem Licht

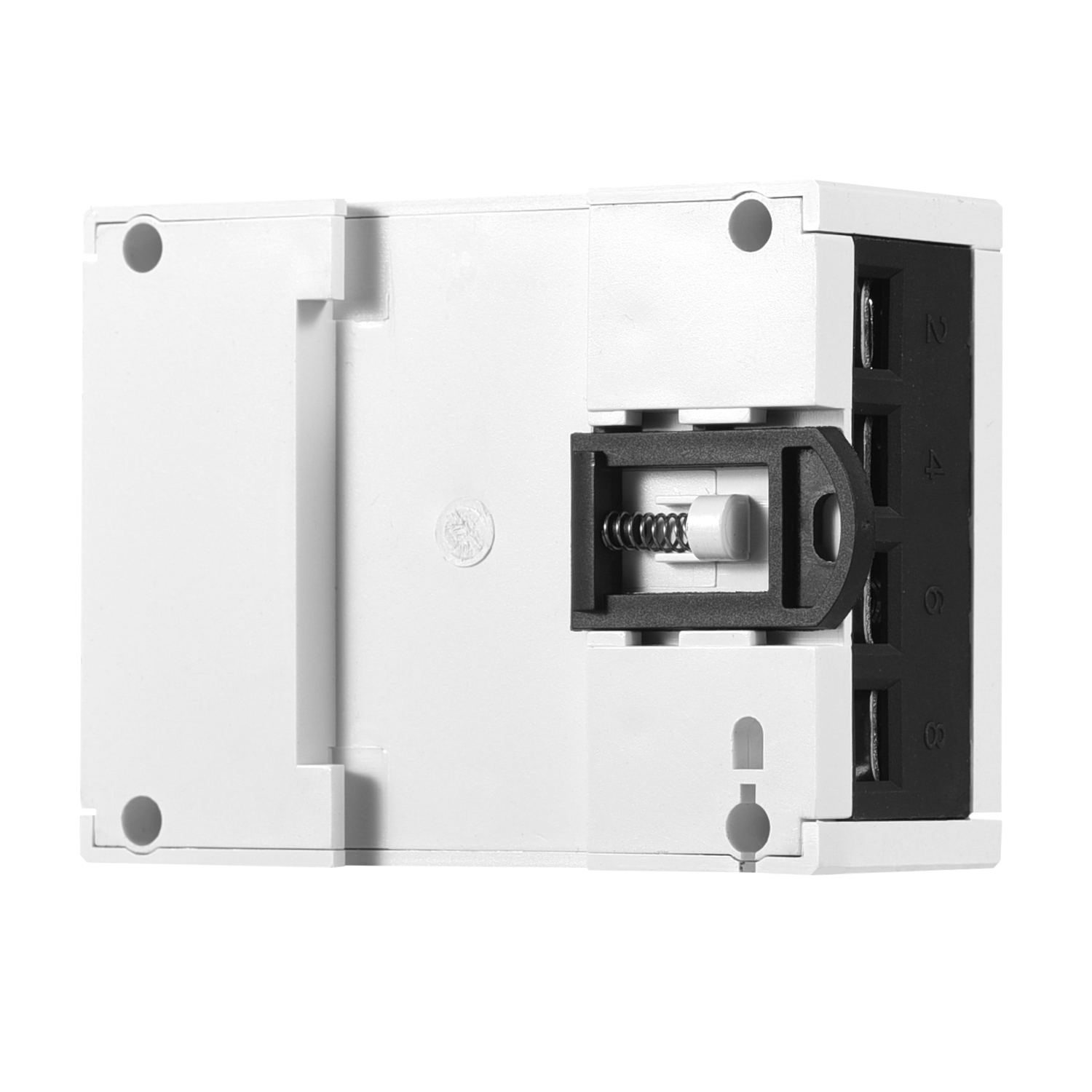

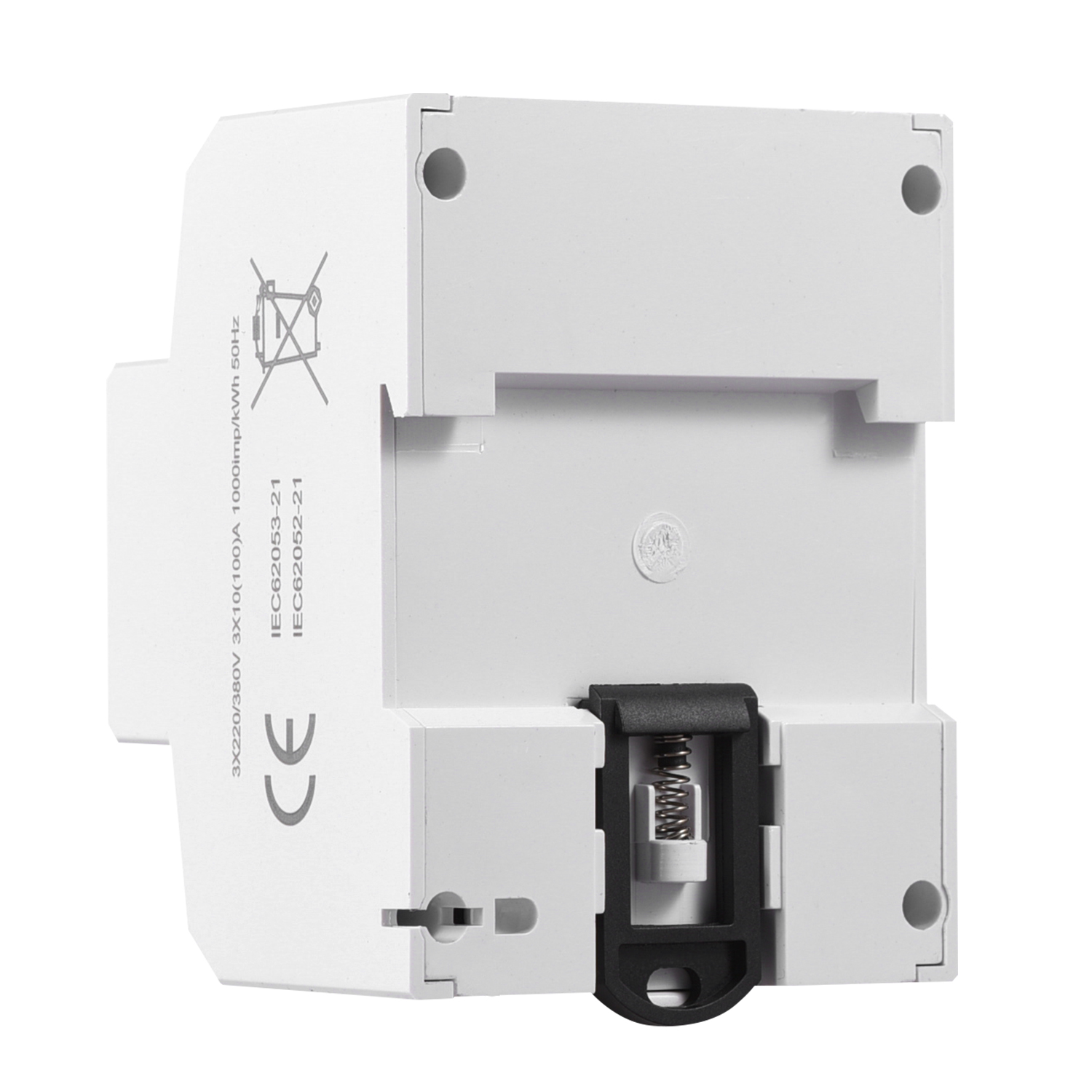

✅ Einfache Montage auf 35 mm Standard-Hutschiene, nur 1 Modul breit

✅ Robustes Kunststoffgehäuse mit Schutzklasse IP20 für Innenverteilungen

Hinweis: Dieses Modell verfügt über keinen Impulsausgang zur externen Zählgeräteverbindung.

Technische Spezifikationen

Typ: dreiphasiger Wirkenergiezähler LWDB-LCD
Maximalstrom: 100 A
Basisstrom: 10 A
Unterstützte Nennspannungen: 3x120/208 V | 3x220/380 V | 3x230/400 V
Betriebsfrequenz: 50 / 60 Hz
Eigenverbrauch: < 2 W / 10 VA
Normaler Betriebsspannungsbereich: 90 % Un bis 110 % Un
Grenzspannungsbereich: 70 % Un bis 120 % Un
Schutzklasse: IP20 (nur Innenmontage, vor Spritzwasser schützen)
Impulsausgang: nicht unterstützt
Display: LCD 6+1 Stellen, Anzeigebereich bis 999999,9 kWh
Phasenstatusanzeige: 3 LEDs (rot, gelb, grün)
Kontroll-LED (Test): rot
Betriebstemperatur: -25 °C bis +55 °C
Relative Luftfeuchtigkeit: < 75 %, keine Kondensation
Maximaler Leiterquerschnitt für Anschlusskabel: 35 mm²
Gerätebreite: 1 Modul
Montage: 35 mm DIN-Hutschiene, empfohlene Einbauhöhe ca. 1,8 m
Geräteabmessungen: H 100 mm × B 76 mm × T 65 mm

Lieferumfang

1 × dreiphasiger DIN-Schienen-Energiezähler Modell LWDB-LCD

Häufig gestellte Fragen (FAQ)

Frage 1: Ist ein Impulsausgang vorhanden, um ein externes Zählgerät anzuschließen?

Antwort: Nein, dieses Modell unterstützt keinen Impulsausgang. Es ist nur zur eigenständigen Anzeige des Energieverbrauchs ausgelegt.

Frage 2: Kann ich den Zähler im Außenbereich installieren?

Antwort: Nein, Schutzklasse IP20 erlaubt nur trockene Innenverteilungen. Der Zähler muss vor Regen, Spritzwasser und hoher Feuchtigkeit geschützt werden.

Frage 3: Welche Kabelquerschnitte kann ich anschließen?

Antwort: Es sind Leitungen bis maximal 35 mm² Querschnitt geeignet.

Frage 4: Muss der Zähler regelmäßig kalibriert werden?

Antwort: Nein, der Zähler behält seine Messgenauigkeit über lange Zeit ohne wiederholte Kalibrierung.

Frage 5: Passt der Zähler in jeden Standard-Verteilerschrank?

Antwort: Ja, er ist 1 Modul breit und kompatibel mit allen gängigen 35-mm-DIN-Hutschienen. Empfohlene Einbauhöhe beträgt ca. 1,8 m für optimale Lesbarkeit des Displays.

Frage 6: Funktioniert der Zähler mit 50 Hz und 60 Hz Netzen?

Antwort: Ja, er unterstützt beide Frequenzen.

Frage 7: Was bedeuten die drei bunten LEDs am Gerät?

Antwort: Jede LED zeigt an, ob die jeweilige Phase L1, L2 oder L3 mit Strom versorgt ist.

Merkmal	Wert
Produkttyp	dreiphasiger Wirkenergiezähler LWDB‑LCD
Maximalstrom	100 A
Basisstrom	10 A
Nennspannung	3×120/208 V \| 3×220/380 V \| 3×230/400 V
Betriebsfrequenz	50 / 60 Hz
Eigenverbrauch	< 2 W / 10 VA
Schutzklasse	IP20 (nur Innenmontage)
Display	LCD 6+1‑stellig, bis 999999,9 kWh
Phasenanzeige	3 Status‑LEDs (rot/gelb/grün), kein Impulsausgang
Montage	35 mm DIN‑Hutschiene, 1‑Modul‑Breite
Abmessungen	H 100 mm × B 76 mm × T 65 mm
Max. Leiterquerschnitt	35 mm²
Betriebstemperatur	‑25 °C bis +55 °C
Einsatzbereich	Haushalte, Werkstätten, kleine Gewerbebetriebe
Lieferumfang	1 × LWDB‑LCD Energiezähler
