SOLAR ANSCHLUSSKASTEN PHOTOVOLTAIK AC/DC 2-STRINGS
1-STRINGS ÜBERSPANNUNGSSCHUTZ GENERATORANSCHLUSSKASTEN
Solar Anschlusskasten 1-Strings / 2-Strings/3-Strings / 4-Strings
Die Schaltanlage hat PG 13,5/16 Kabelverschraubungen und MC4-Stecker.
Solaranschlusskasten mit Überspannungschütz und LS-Schalter，Schutz
von PV-Anlagen vor Überlastungen und Auswirkungen von Kurzschlüssen
in DC- oder AC/DC- Photovoltaikanlagen.
Solar Anschlusskasten in pc, isoliert, mit IP65 mit transparenten Türen,
wasserdicht und feuerbeständig.
Produktzertifizierung: CE TUV
Der Solar-Anschlusskasten ist gegen PC isoliert und hat standardmäßig einen mc4-Anschluss an der Unterseite.
Die Fabrik hat eine Öffnung gelassen, so dass Sie es separat verdrahten können, je nach Ihren Bedürfnissen.

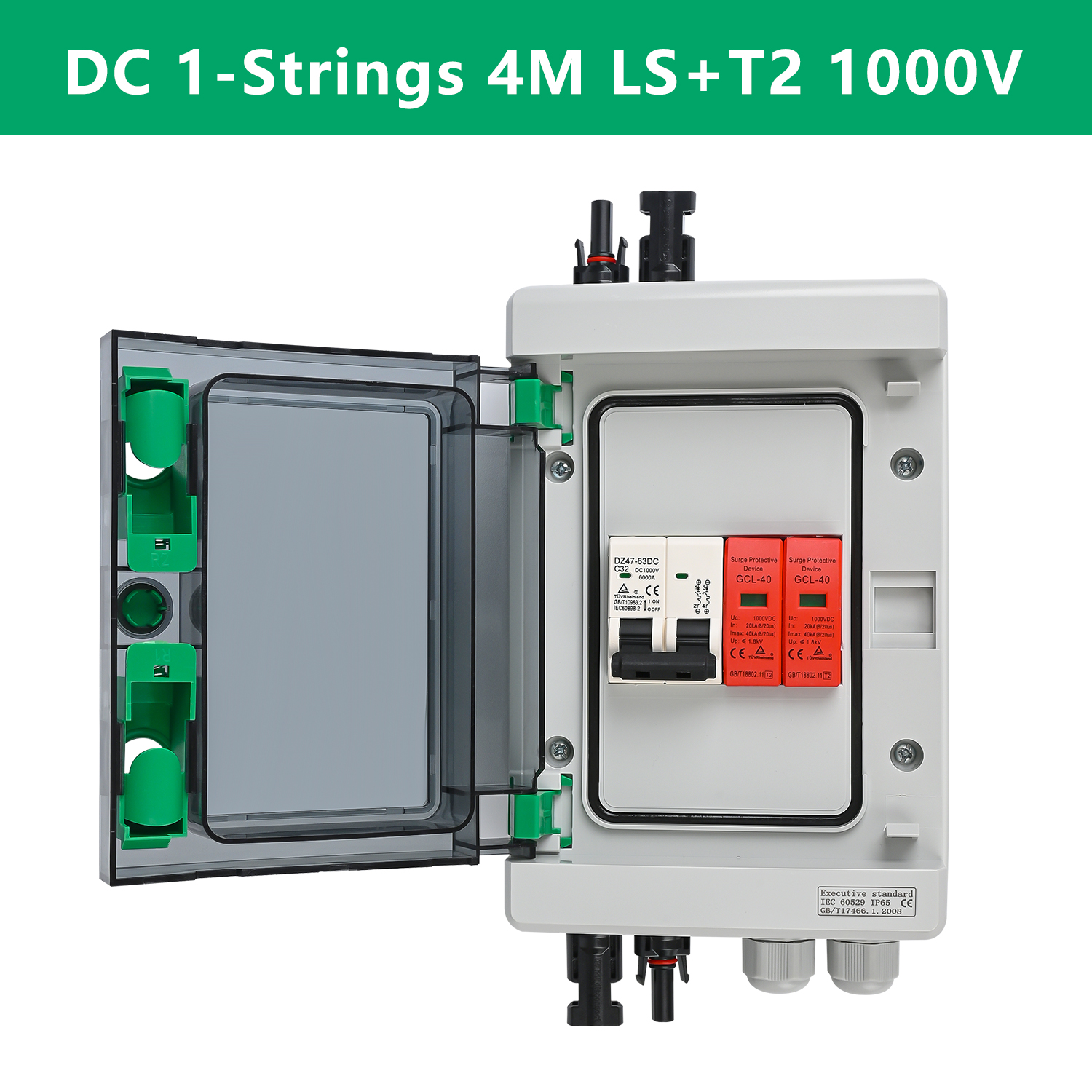

Anschlusskasten DC 1-String 4-Module LS-Schalter +Überspannungschütz
Produktgröße: 28*14*9,5cm
1x Aufputzgehäuse IP65 4-Module
1x Überspannungschütz Typ II (C) 2P DC 32A
1x LS-Schalter 2-polig C 32A 1000V
2x Kabelverschraubung PG 11
2x Stecker für MC4-PM
4x Schrauben
4x wasserdichte Kappen
4x Dübel

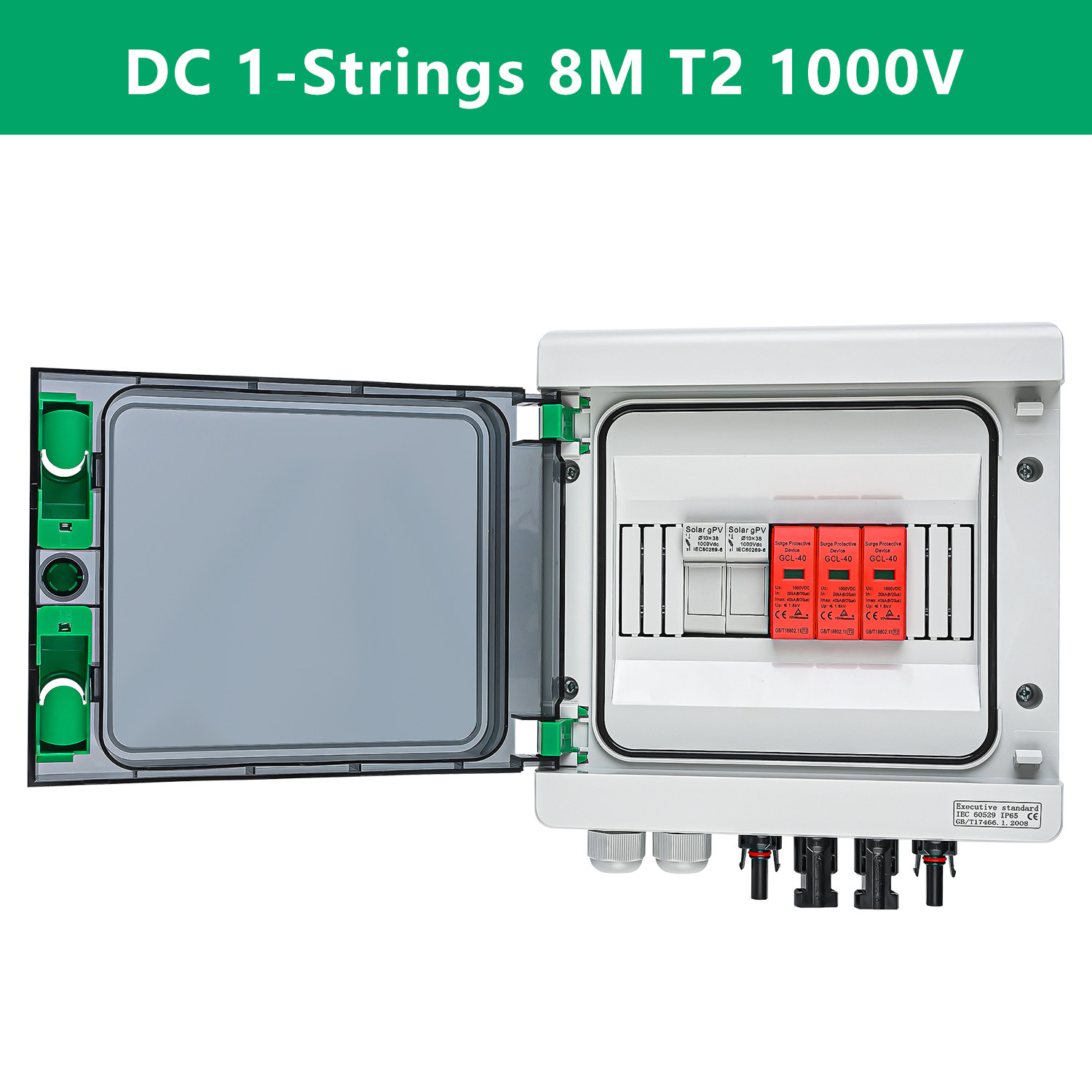

Solar Anschlusskasten DC 1-String 8-Module T2 1000V
Produkt Größe：25*21*10cm
1x Aufputzgehäuse IP65 8-Module
1x Überspannungschütz Typ II (C) 2P DC 32A
2x DC-Sicherungstrenner 15A 1000V DC
1x PV-Sicherungshalter 2-polig
2x Kabelverschraubung PG 13.5
2x Stecker für MC4-PM
2x Gummistopfen
4x Schrauben
4x wasserdichte Kappen
4x Dübel

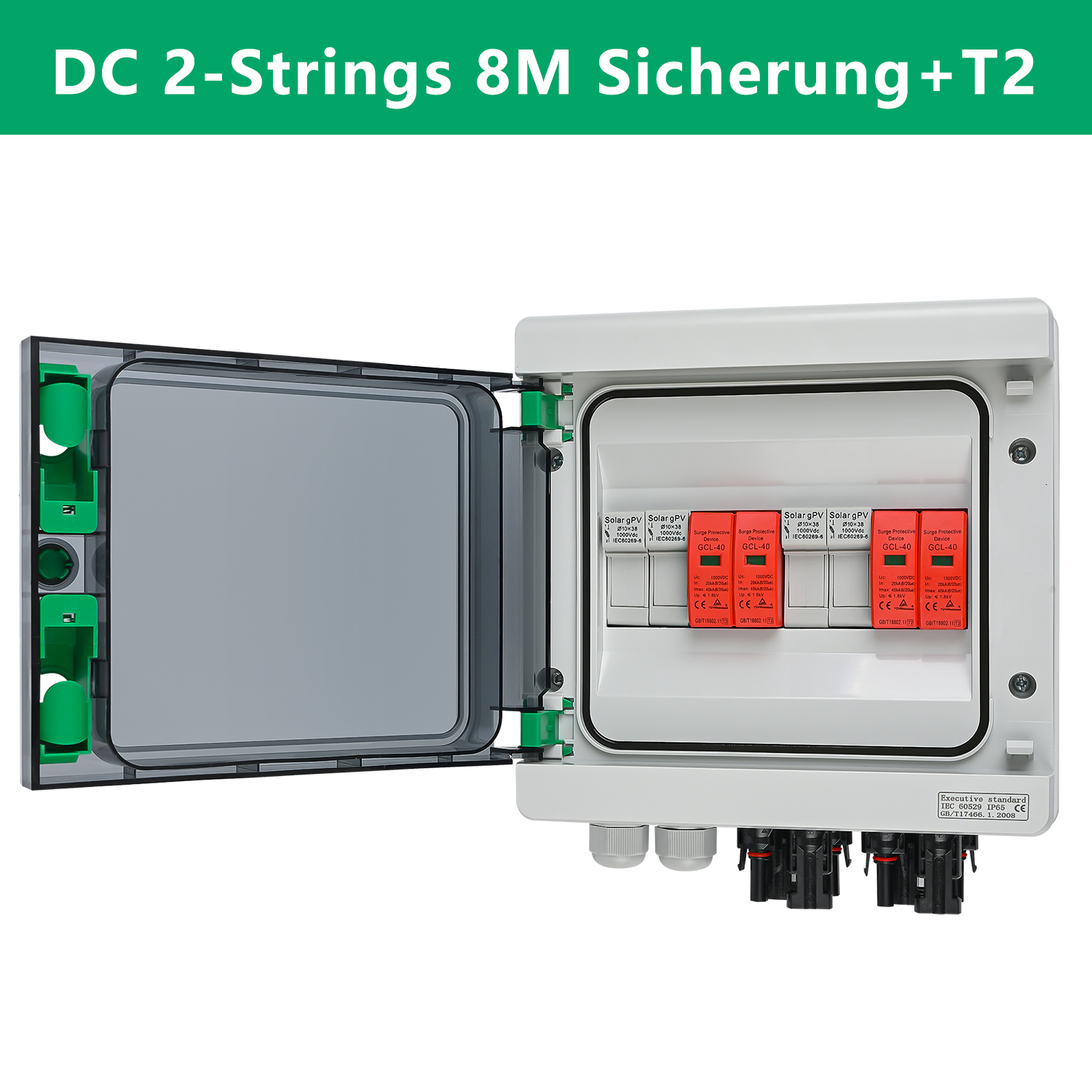

Solar Anschlusskasten DC 2-String 8-Module T2 1000V
Produktgröße: 25*21*10cm
1x Aufputzgehäuse IP65 8-Module
2x Überspannungschütz Typ II (C) 2P DC 32A
4x DC-Sicherungstrenner 15A 1000V DC
2x PV-Sicherungshalter 2-polig
2x Kabelverschraubung PG 13.5
2x Stecker für MC4-PM
2x Gummistopfen
4x Schrauben
4x wasserdichte Kappen
4x Dübel

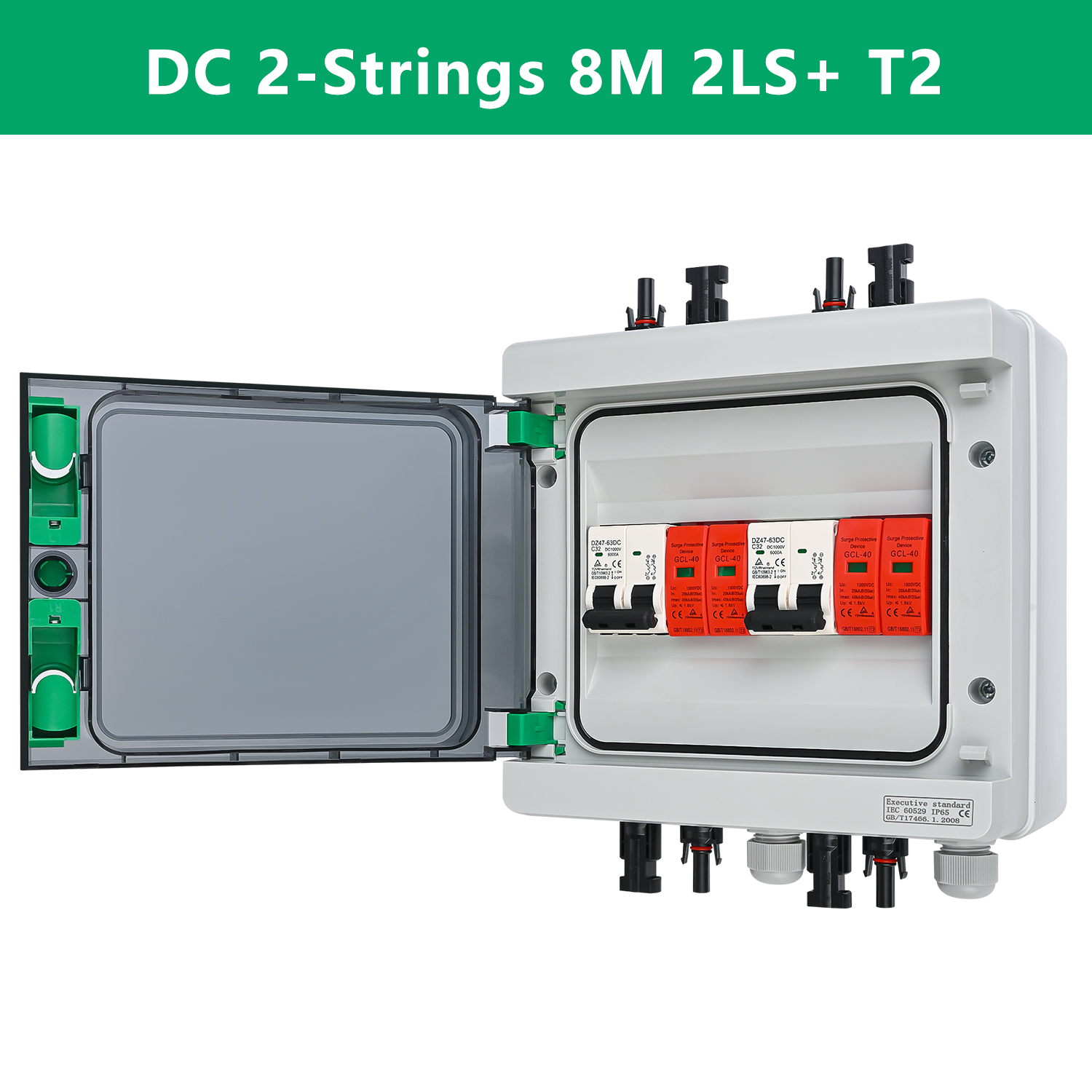

Solar Anschlusskasten DC 2-Strings 8-Module 2LS+ T2
Produktgröße: 20.5x 20x 10 cm
1x Aufputzgehäuse IP65 8-Module
2x Überspannungschütz Typ II (C) 2P DC 32A
2x LS-Schalter 2-polig C 32A 1000V
2x Kabelverschraubung PG 11
2x Stecker für MC4-PM
4x Schrauben
4x wasserdichte Kappen
4x Dübel
Produktzertifizierung: CE TUV

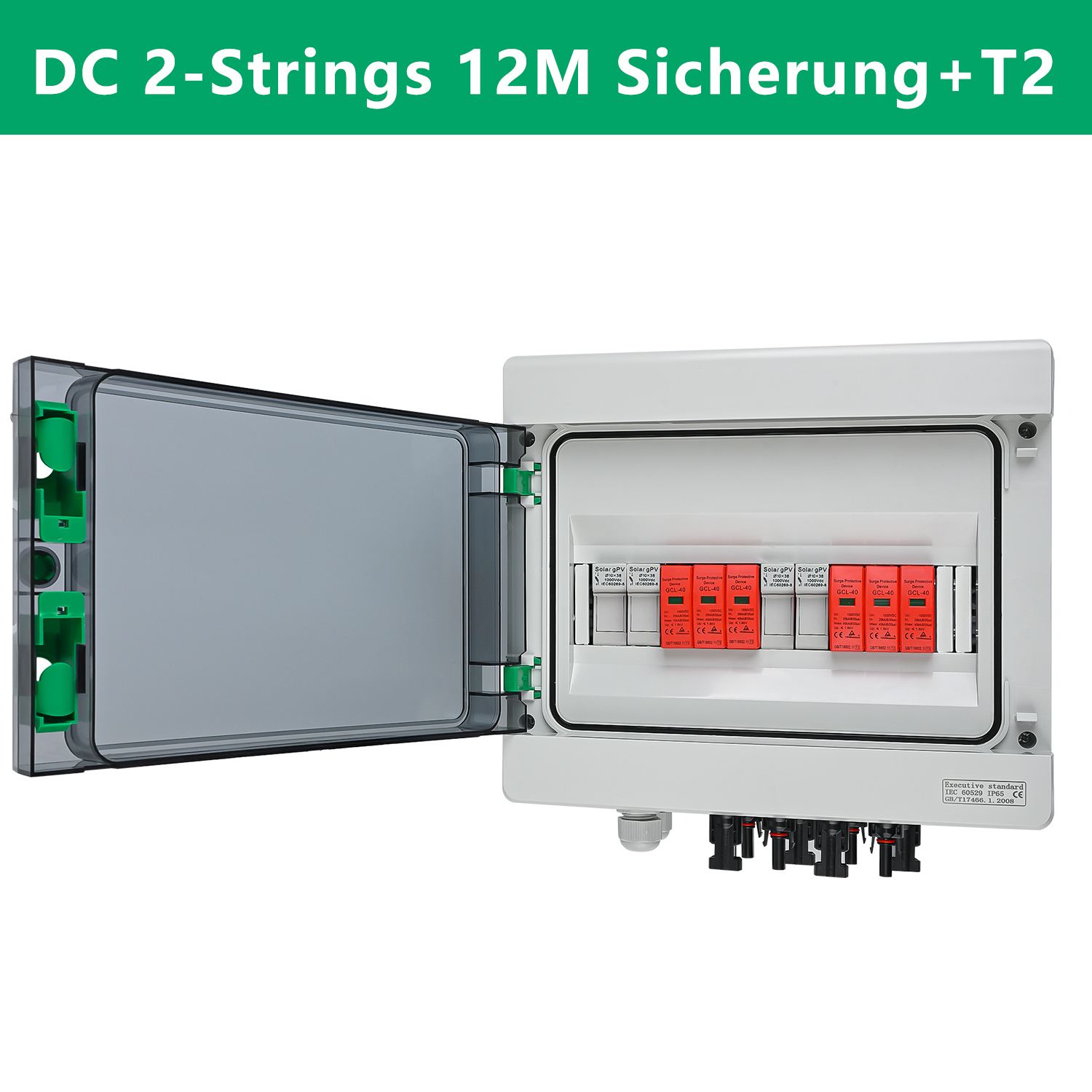

Solar Anschlusskasten DC 2-String 12-Module T2 1000V
Produkt-Größe：30*30*14cm
1x Aufputzgehäuse IP65 12-Module
2x Überspannungschütz Typ II (C) 3P DC 32A 1000V
4x DC-Sicherungstrenner 15A 1000V DC
2x PV-Sicherungshalter 2-polig
2x Kabelverschraubung PG 13.5
4x Stecker für MC4-PM
2x Gummistopfen
4x Schrauben
4x wasserdichte Kappen
4x Dübel

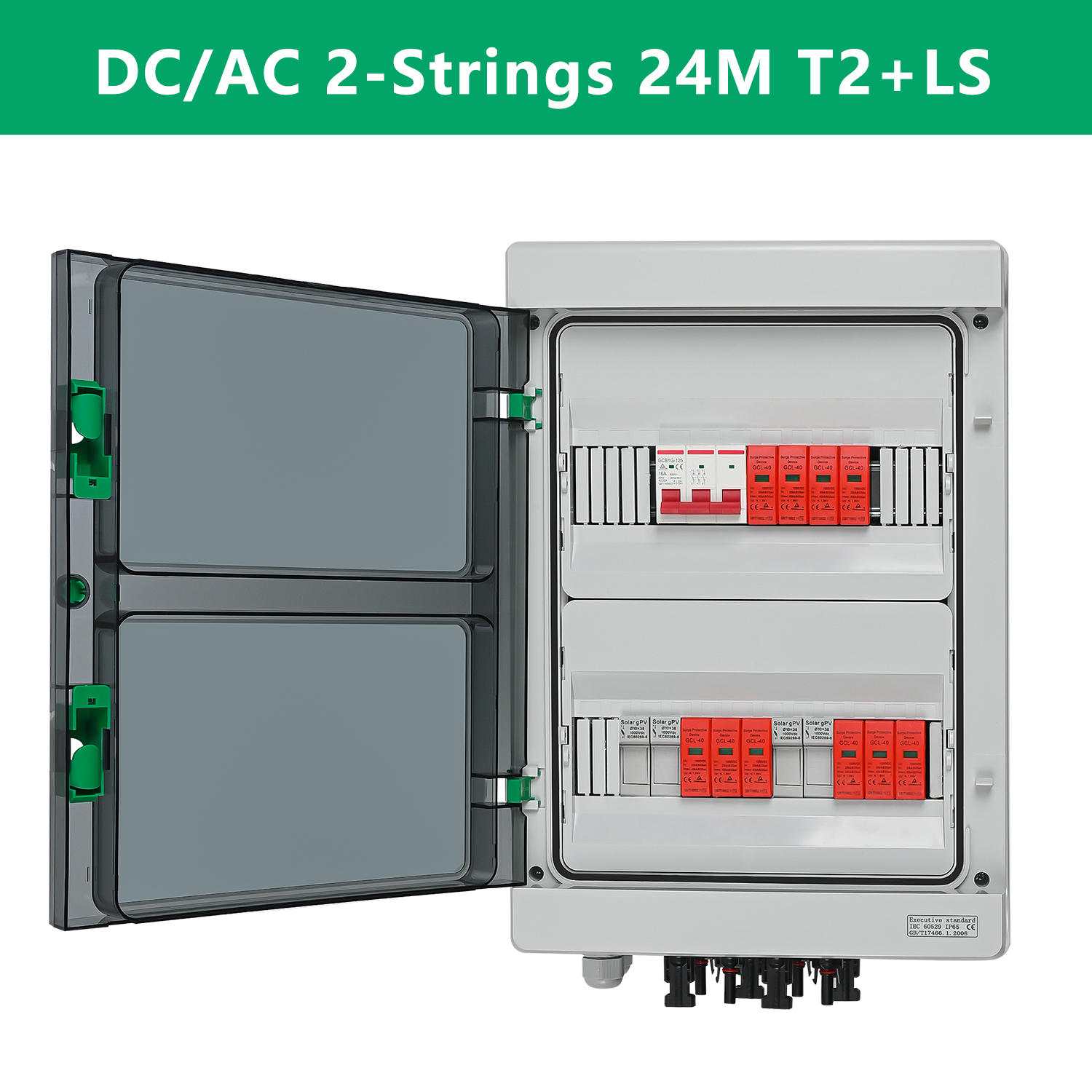

Solar Anschlusskasten DC/AC 2-Strings 24M T2+LS+Sicherung
Produktabmessungen: 48x15.5x31.5cm
1x Aufputzdose IP65 24-Module
2x 3P T2 Überspannungsableiter Surge 1000V DC 32A
2x Photovoltaik-Sicherungshalter 2-polig
4x DC-Sicherungstrenner 15A 10x38 1000V DC
1x Überspannungsableiter 4-polig C (T2) AC
1x LS-Schalter 3-polig C16A <AC-Trennschalter> 4x MC4-PM-Stecker
4x MC4-PM-Stecker
2x Gummistecker
2x MC4-PM-Stecker
4x Gummistecker
Eingebauter 3P-Verdrahtungsanschluss (kann separat verdrahtet werden)
Zubehör: 4 Sätze Wandanschlußkappen + 4 Sätze Schraubanschlußkappen + 4 Sätze Wanddehnschrauben
Produktzulassungen: CE TUV
Solar Anschlusskasten 3-Strings 18M Sicherung+T2
1x Aufputzdose IP65 18 Module
3x 3P T2 Überspannungsschutz 1000V DC
3x PV-Sicherungshalter 2-polig
6x DC-Sicherungstrenner 16A 10x38 1000V DC
1x Kabelverschraubung PG 13,5
6x Stecker für MC4-PM
Satz wasserdichte PG 13.5 Stecker <kann wasserdicht verschlossen werden>
Zubehör:
4 Sätze wasserdichte Kappen für Wandschrauben
4 Sätze wasserdichte Kappen für Schrauben
4 Sätze Dehnschrauben für die Wand
Produktzulassungen: CE
Solar Anschlusskasten DC 3-Strings 18M LS+T2 1000V
Produktgröße: 41*14*32 CM
Größe des Innenkartons: 43*15*34 CM
Produkt Bruttogewicht: 4.1KG
Einzelteile:
1x 18 Module Montagekasten IP65 wasserdicht
3x 3P T2 Blitzüberspannungsschutz 1000V DC
3x 32A Schwarz DC Schutzschalter 2 Polig
1x Kabelverschraubung PG 13,5
6x Stecker für MC4-PM
PG 13,5 wasserdichtes Steckerset
<Wasserdicht geschlossen kann auf Anfrage verwendet werden
Zubehör:
4 Sätze wasserdichte Schraubkappen für die Wand
4 Sätze wasserdichte Kappen für Schrauben
4 Sätze Dehnschrauben für die Wand
Solar Anschlusskasten DC 4-Strings 18M LS+T2 1000V
Produktgröße: 41*14*32 CM
Größe des Innenkartons: 43*15*34 CM
Produkt Bruttogewicht: 3.9 KG
Einzelteile:
1x 18 Module Montagedose IP65 wasserdicht
4x 2P T2 Blitzüberspannungsschutz 1000V DC
4x 32A DC-Schutzschalter schwarz 2-polig
1x Kabelverschraubung PG 13,5
8x Stecker für MC4-PM
Satz wasserdichte PG 13,5 Stecker
<Wasserdicht geschlossen kann auf Anfrage verwendet werden
Zubehör:
4 Sätze wasserdichte Schraubkappen für die Wand
4 Sätze wasserdichte Kappen für Schrauben
4 Sätze Wandspreizschrauben
DC 4-Strings 24M Sicherung+T2
Größe des Produkts: 47*30*14cm
Größe des Innenkastens: 48*31*15cm
Bruttogewicht: 4.9kg
Gewicht eines einzelnen Kartons: 16kg
Einzelteile:
1x 24 Module Einbaubox IP65 wasserdicht
4x 3P T2 Blitzüberspannungsschutz 1000V DC
8x 16A DC-Sicherungen
1x Kabelverschraubung PG 13,5
8x Stecker für MC4-PM
Satz wasserdichte PG 13,5 Stecker
<Wasserdicht geschlossen kann auf Anfrage verwendet werden
Zubehör:
4 Sätze wasserdichte Schraubkappen für die Wand
4 Sätze wasserdichte Kappen für Schrauben
4 Sätze Wandspreizschrauben
DC 4-Strings 8M 4in 4out LS
Produktgröße: 26*12*21cm
Größe des Innenkartons: 27*16*22
Bruttogewicht: 1.8kg
Einzelteile:
1 x M8 8-moduliger wasserdichter Kasten IP54
4 x 2P DC-Schutzschalter 32A 1000V DC
8x Stecker für MC4-PM
Zubehör:
4 Sätze wasserdichte Schraubkappen für die Wand
4 Sätze wasserdichte Kappen für Schrauben
4 Sätze Wandspreizschrauben

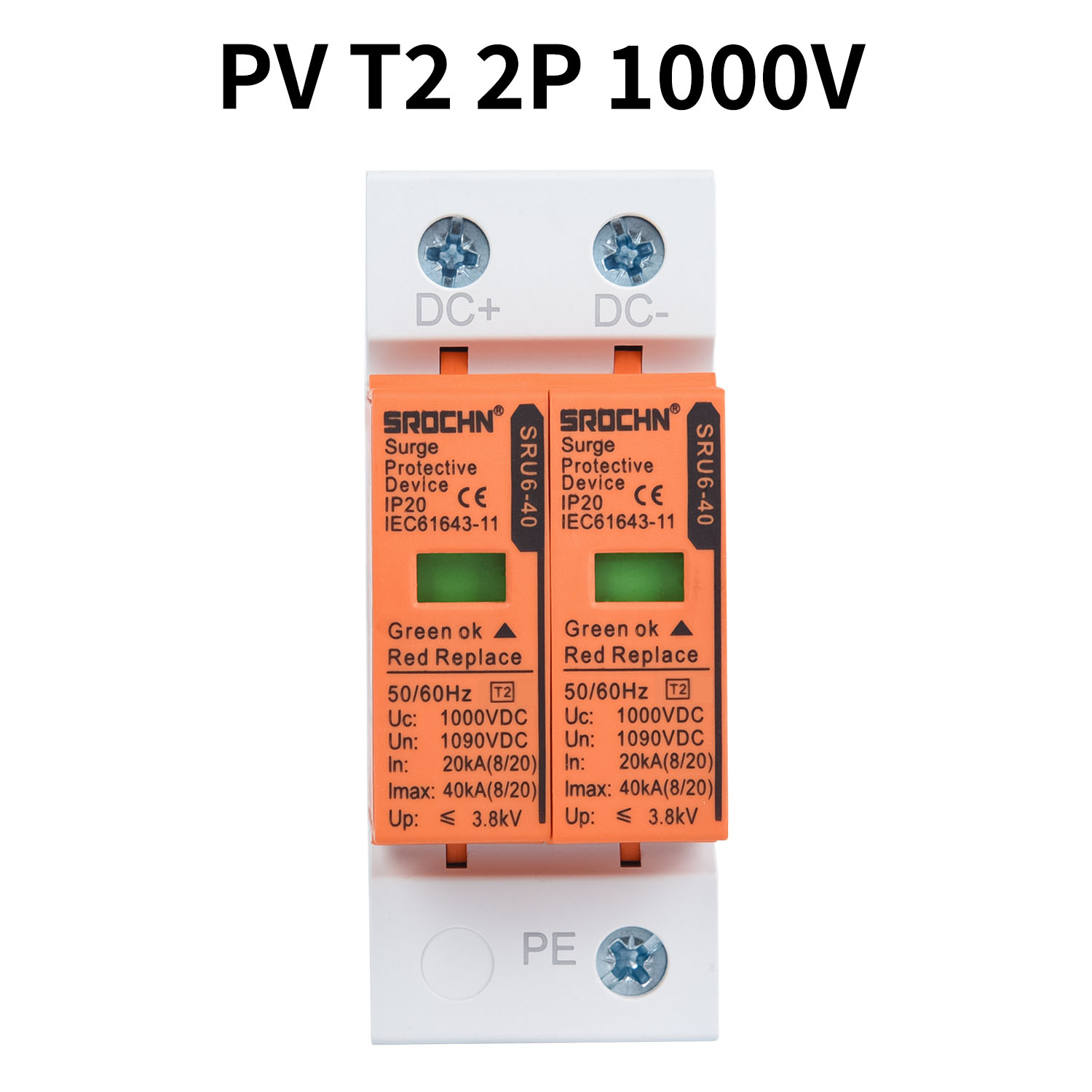

Produkt：Überspannungsschutz T2 2P
Farbe: orange + weiß
Blitzschutzschütz: 1000V DC
Pole: 2Polig
Blitzschutzklasse/Schutzklasse: T2
Anzahl der Felder: 2
Sicherheitsanforderungen - 32A
Nennspannung Un:
T2: - 1000V DC
Prüfstromeingang: 20kA
Strom Maximum Imax: 40kA
Bis: <4,0 kV
Betriebstemperatur: -30 °C / + 50 °C
Maximaler Anschluss: 35 mm2
Produktabmessungen:
2Polig-T2: 36 x 91 x 62mm (BxHxT)
Befestigung: TH 35 mm Schiene
Schutzart: IP20
Zertifikat: CE-Zertifikat
