Technical index
Conductor impedance: <95 Ohm/km
Shielding impedance: <20 Ohm/km
Capacitance: Conductor/Conductor <150 nF/km/ Conductor/Shield <240 nF/km
Impedance characteristics: 150 Ohm (10kHz)
Test voltage: conductor/conductor 500 veff/conductor/shield 2000 veff
Diameter: 4.8mm
Core: 3x1mm

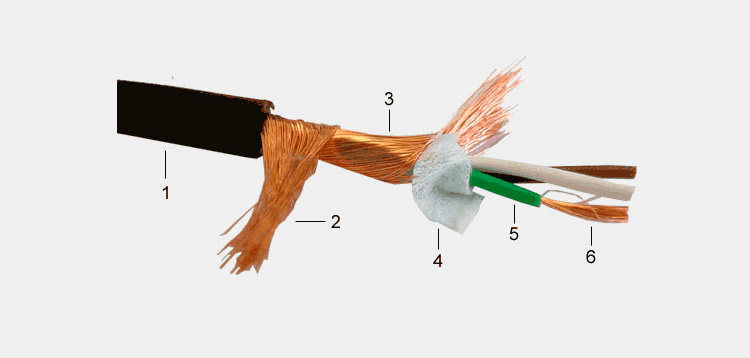

1 = Mantel:	PVC, Ø 5.0mm, (10701-10702)
	PVC, Ø 5.8mm, (10801- 10802)
2 = 1. Wendelschirm	Blanke CU-Drähte (0.10 mm), 100% deckend
3 = 2. Wendelschirm	Blanke CU-Drähte (0.10 mm), 100% deckend
4 = Vliessbewicklung
5 = Isolation	PVC, Ø 1.2 mm, weiss, braun und grün
6 = Leiter	Blanke CU-Litze 96 x 0.05 mm (0.19 mm²)
