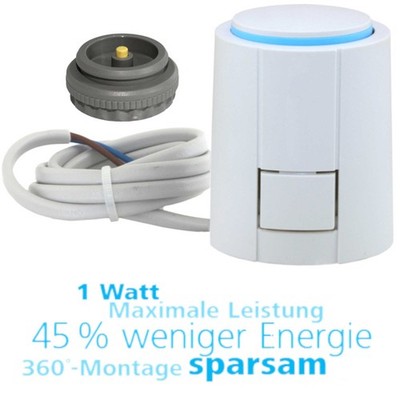

Thermischer Stellantrieb, 24V NC Thermoantrieb, für Giacomini, R473, R475, R479

Beschreibung

Der thermoelektrische Stellantrieb ist zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystemen.
Vornehmliches Einsatzgebiet ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation.
Die Ansteuerung des Stellantrieb erfolgt durch einen 24V Raumtemperaturregler mit Zwei Punkt Ausgang oder Pulsweiten Modulation.
Die Stellmechanik des Stellantriebes arbeitet mit einem PTC beheizten Dehnstoffelement und einer Druckfeder.
Das Dehnstoffelement wird durch Anlegen der Betriebsspannung beheizt und der integrierte Stößel dadurch bewegt.
Die durch die Bewegung entstehende Kraft wird auf den Ventilstößel übertragen und öffnet bzw. schließt somit das Ventil.

Der Stellantrieb ist im Lieferzustand durch die „First-Open“ Funktion stromlos geöffnet.
Dadurch wird der Heizbetrieb in der Rohbauphase ermöglicht, auch wenn die elektrische Verdrahtung der Einzelraumregelung noch nicht fertiggestellt ist.
Bei der späteren Inbetriebnahme wird durch Anlegen der Betriebsspannung (länger als 6 min.) die „First-Open“ Funktion automatisch entriegelt und der Stellantrieb ist voll funktionsbereit.



Technische Daten:

• Nennspannung: 24V AC/DC, 0-60 Hz
• maximale Stromaufnahme: maximal 300mA
• maximale Leistungsaufnahme: 1W
• Funktion: stromlos geschlossen
• Schutzklasse: II
• Schutzgrad: IP 54
• Umgebungstemperatur: 0 bis +60°C
• Ventiladapter: VA26
• Schnellspannsystem
