2-10 Stk Erdungsklemme Alu Edelstahl PV Solarpanel Erdung Klemme für Aluprofil
Product Description
1. Produktübersicht

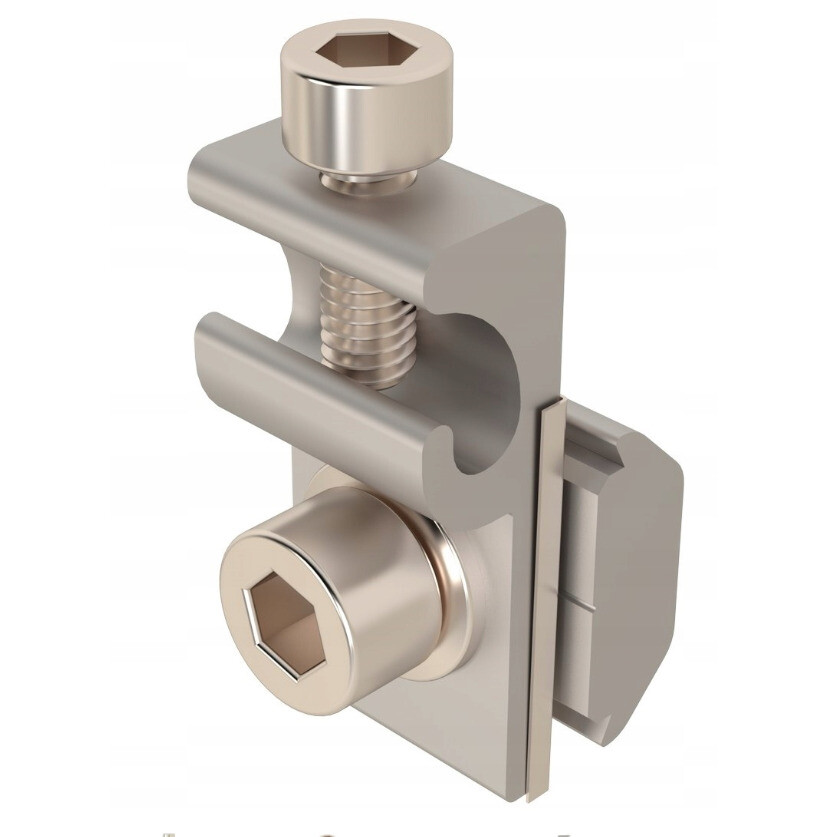

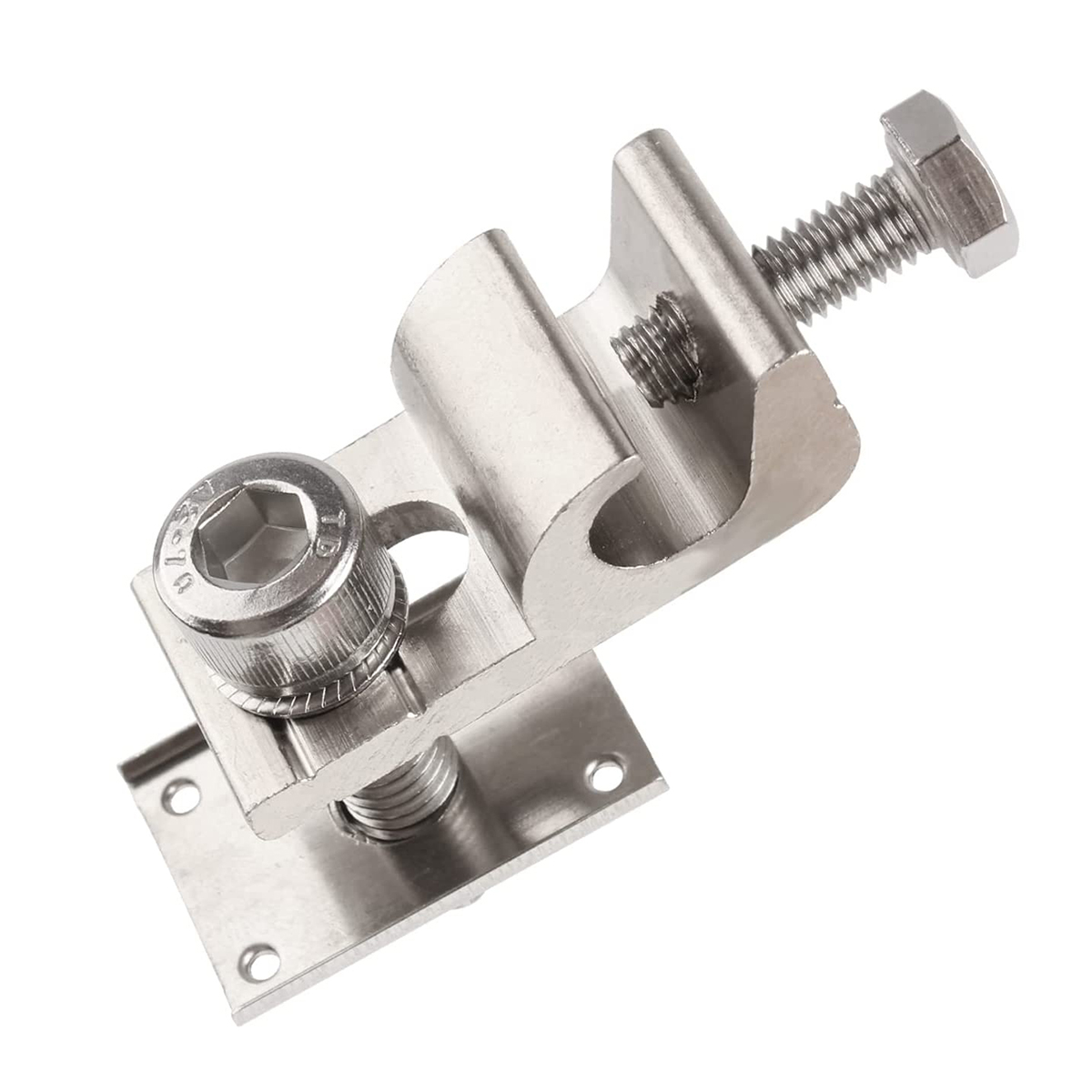

Diese Solar Erdungsklemme ist ein unverzichtbares Sicherheitszubehör für Solar-Photovoltaik-Systeme, speziell entwickelt für die zuverlässige elektrische Verbindung zwischen Photovoltaik-Aluminiumschienen und Erdungskabeln. Durch die feste Verbindung von Photovoltaik-Modulrahmen, Montageschienen und dem Gebäudeerdungssystem können sie statische Elektrizität, Blitzinduktionsströme und Leckströme schnell ableiten, wodurch Stromschlagunfälle und Geräteschäden wirksam verhindert und der langfristige sichere Betrieb von Photovoltaik-Systemen gewährleistet werden. Das Produkt besteht aus Eloxiertes Aluminium 6005-T5 in einem Stück gestanzt und die Oberfläche ist hart eloxiert. Es kombiniert hohe Festigkeit, geringes Gewicht und hervorragende Wetterbeständigkeit, passt zu allen Standard-Photovoltaik-Aluminiumschienen führender Marken und eignet sich weitgehend für dezentrale Haushalts-Photovoltaik, gewerbliche Photovoltaik-Kraftwerke, Wohnmobil-Photovoltaik und netzunabhängige Photovoltaik-Systeme. Es entspricht den EU-Sicherheitsstandards CE, RoHS und den Erdungssicherheitsstandards für Photovoltaik-Systeme.
2. Kernvorteile
Leichtes und hochfestes eloxiertes Aluminium-Material: Die gesamte Solar Erdungsklemme besteht aus luftfahrtqualifiziertem Eloxiertes Aluminium 6005-T5 mit einer 10 μm dicken harten Eloxalschicht auf der Oberfläche. Ihr Gewicht beträgt nur 1/3 des Edelstahls, wodurch Transport- und Installationsbelastung erheblich reduziert werden. Gleichzeitig verfügt sie über eine vergleichbare Strukturfestigkeit wie Edelstahl und eine bessere UV-Beständigkeit und Salznebelbeständigkeit. Selbst in rauen Außenumgebungen wie Küstengebieten und sauren Regengebieten kann sie langfristig ohne Korrosion und Verformung verwendet werden. Ihre Lebensdauer beträgt über 25 Jahre und ist damit synchron zur Lebensdauer von Photovoltaik-Modulen.
Bohrfreie Schnellinstallation: Mit Schnappverschluss-Klemmdesign ist kein Bohren in die Schiene erforderlich. Klemmen Sie sie einfach in die Nut der Standard-Photovoltaik-Aluminiumschiene und ziehen Sie die Schrauben fest, um die Befestigung abzuschließen. Eine Person kann mehr als 3 Stück pro Minute installieren, was die Bauzeit erheblich verkürzt und die Installationskosten senkt.

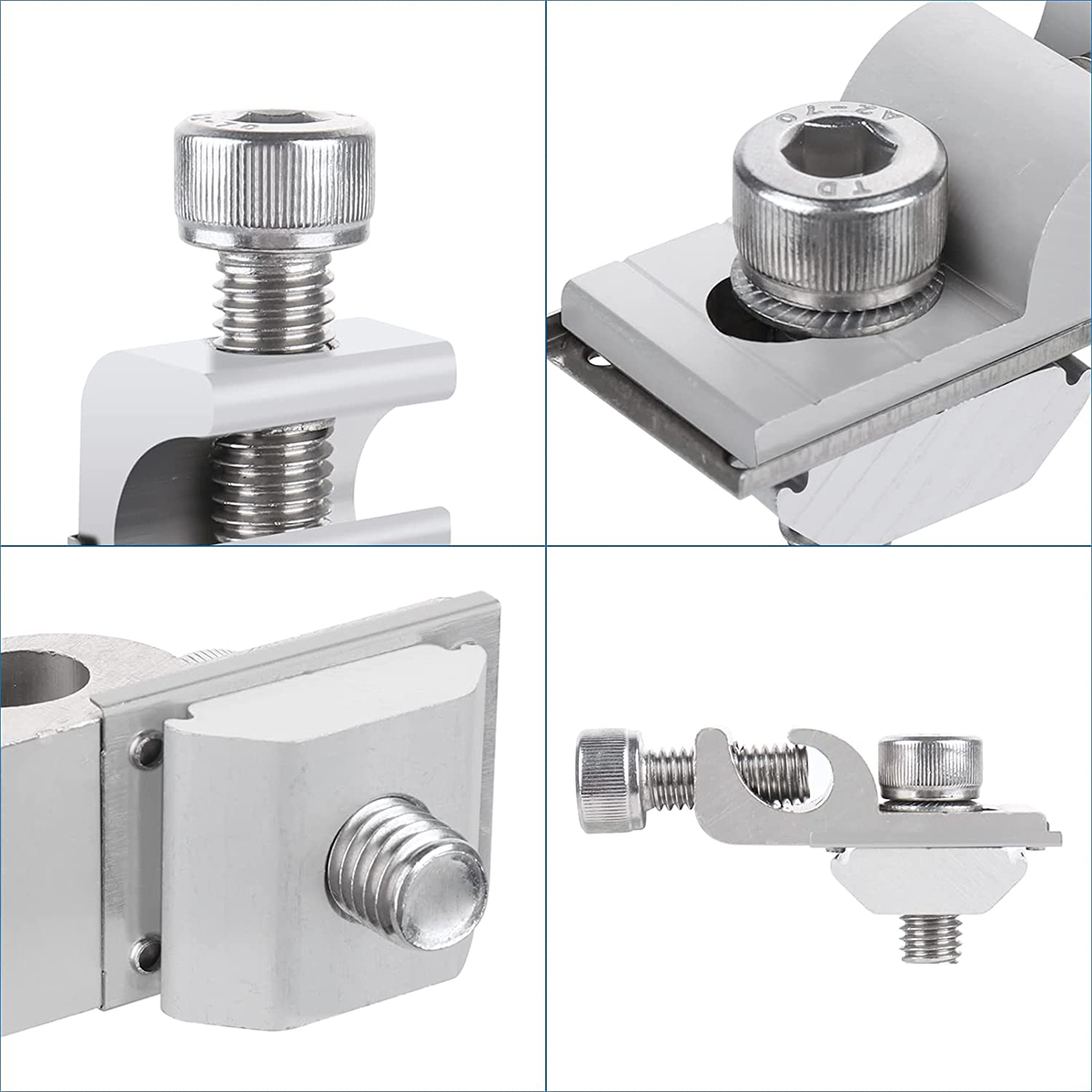

Hervorragende Leitfähigkeit: Die Kontaktstellen sind mit gezahnten rutschfesten Designs ausgestattet. Nach dem Anziehen können sie die Oxidschicht auf der Schienenoberfläche durchdringen und einen niederohmigen Ohmschen Kontakt erreichen. Der Erdungswiderstand beträgt ≤0,5 Ω, was eine schnelle Stromleitung gewährleistet und die strengen Anforderungen an die Blitzschutzerdung von Photovoltaik-Systemen erfüllt.

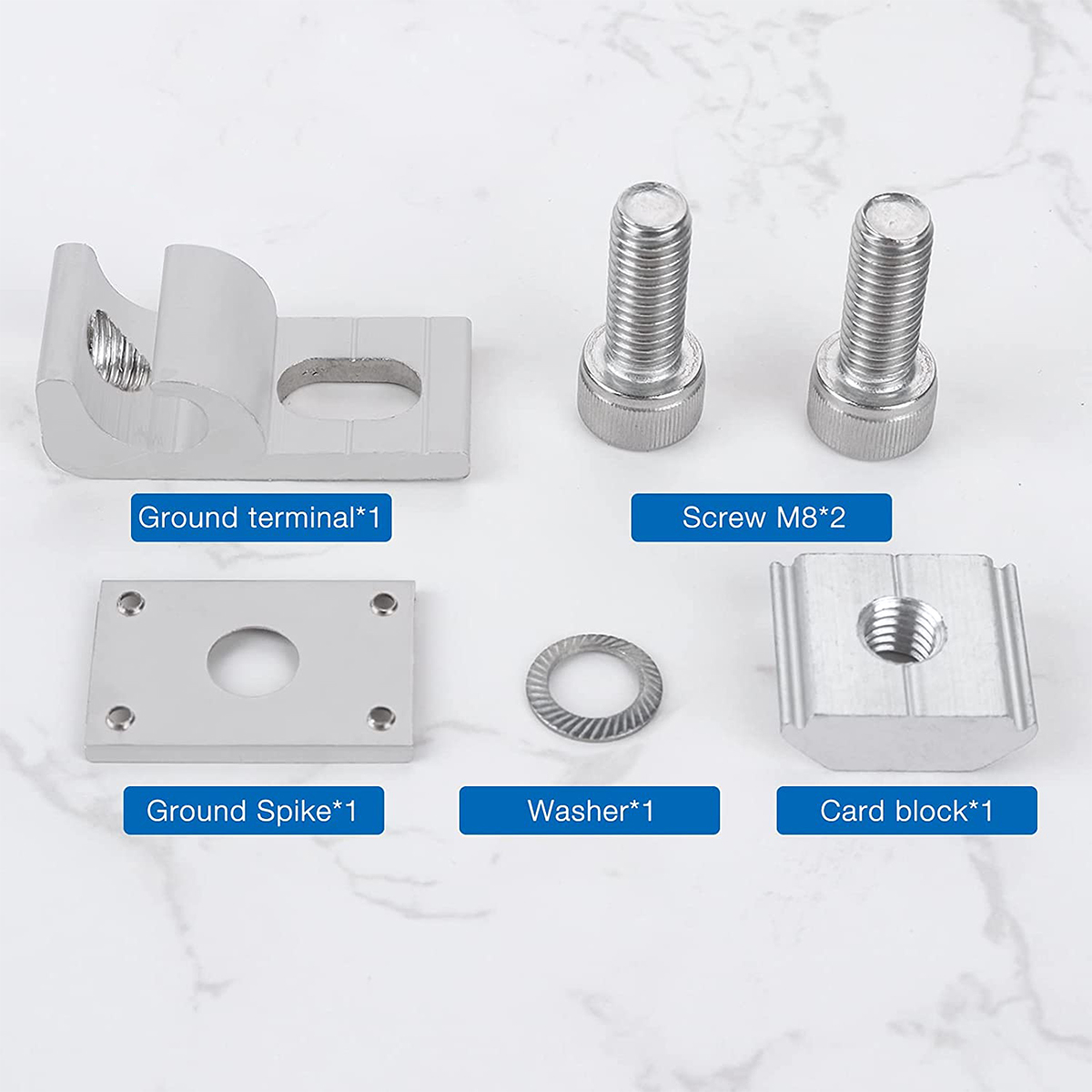

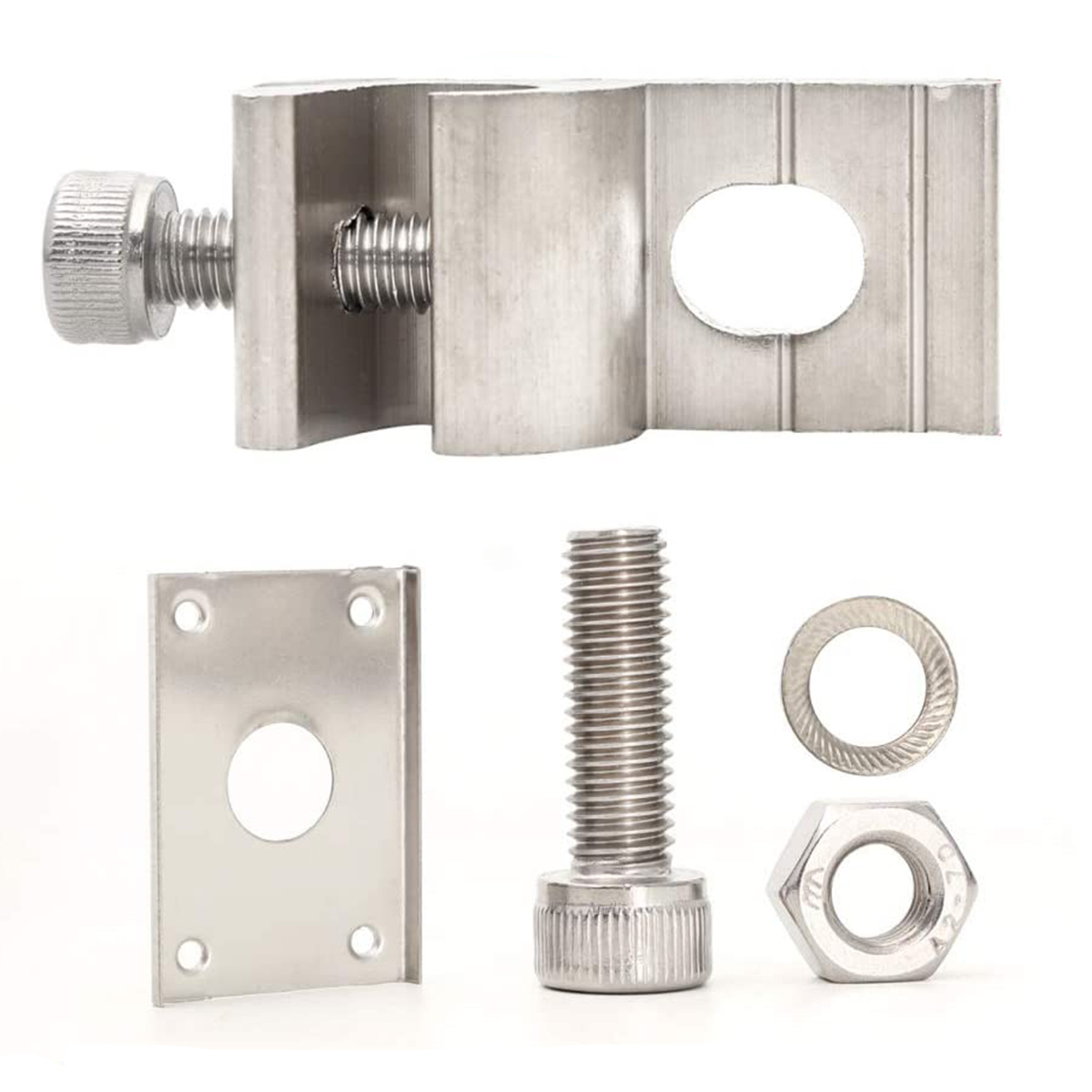

Hochfeste Klemmkonstruktion: Ausgestattet mit M6-Innensechskantschrauben aus Edelstahl 304 bietet sie eine starke Klemmkraft und eine feste Verbindung, die sich nicht leicht löst. Sie hält Windstärken der Klasse 12 und seismischen Erschütterungen stand und vermeidet Erdungsausfälle durch Vibrationen.

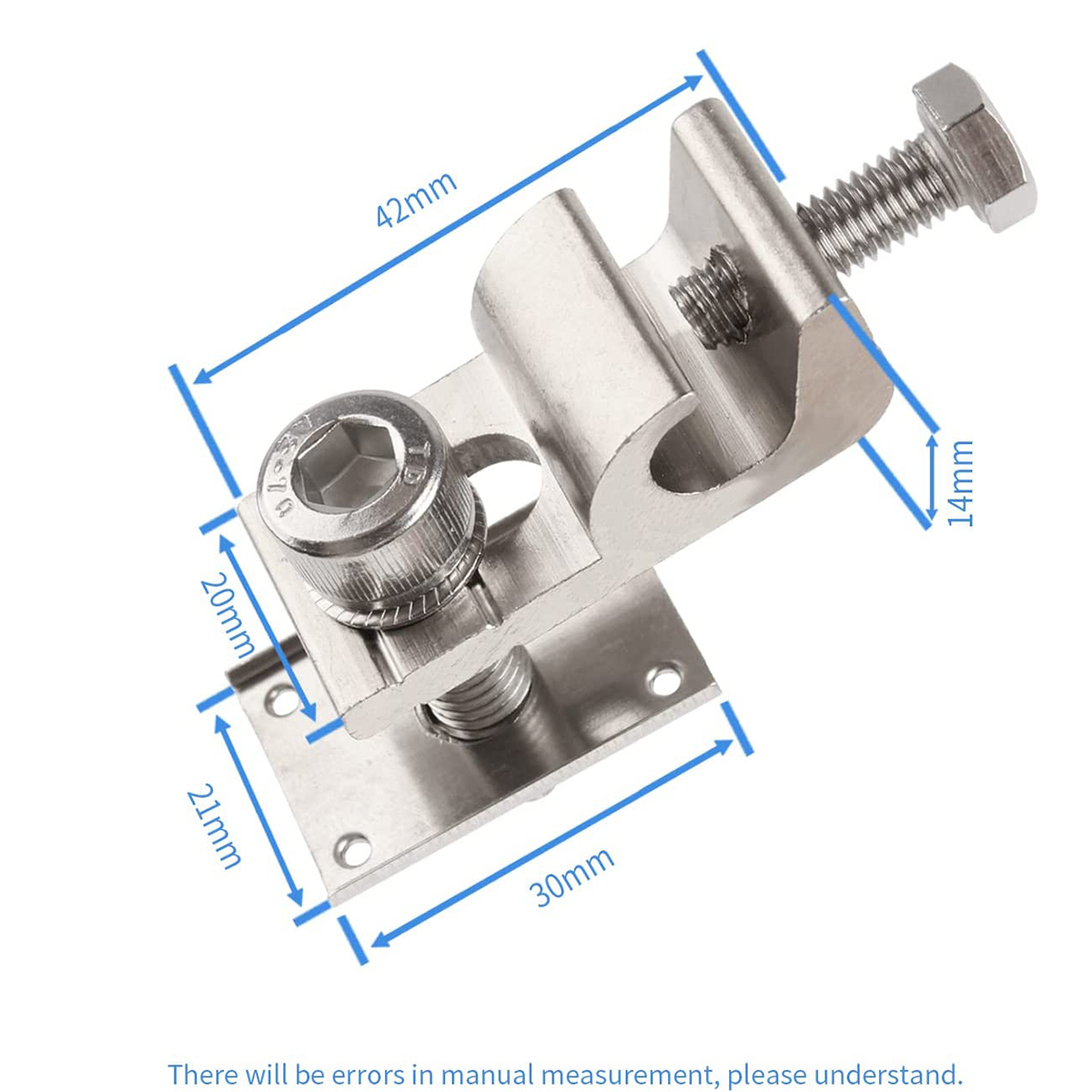

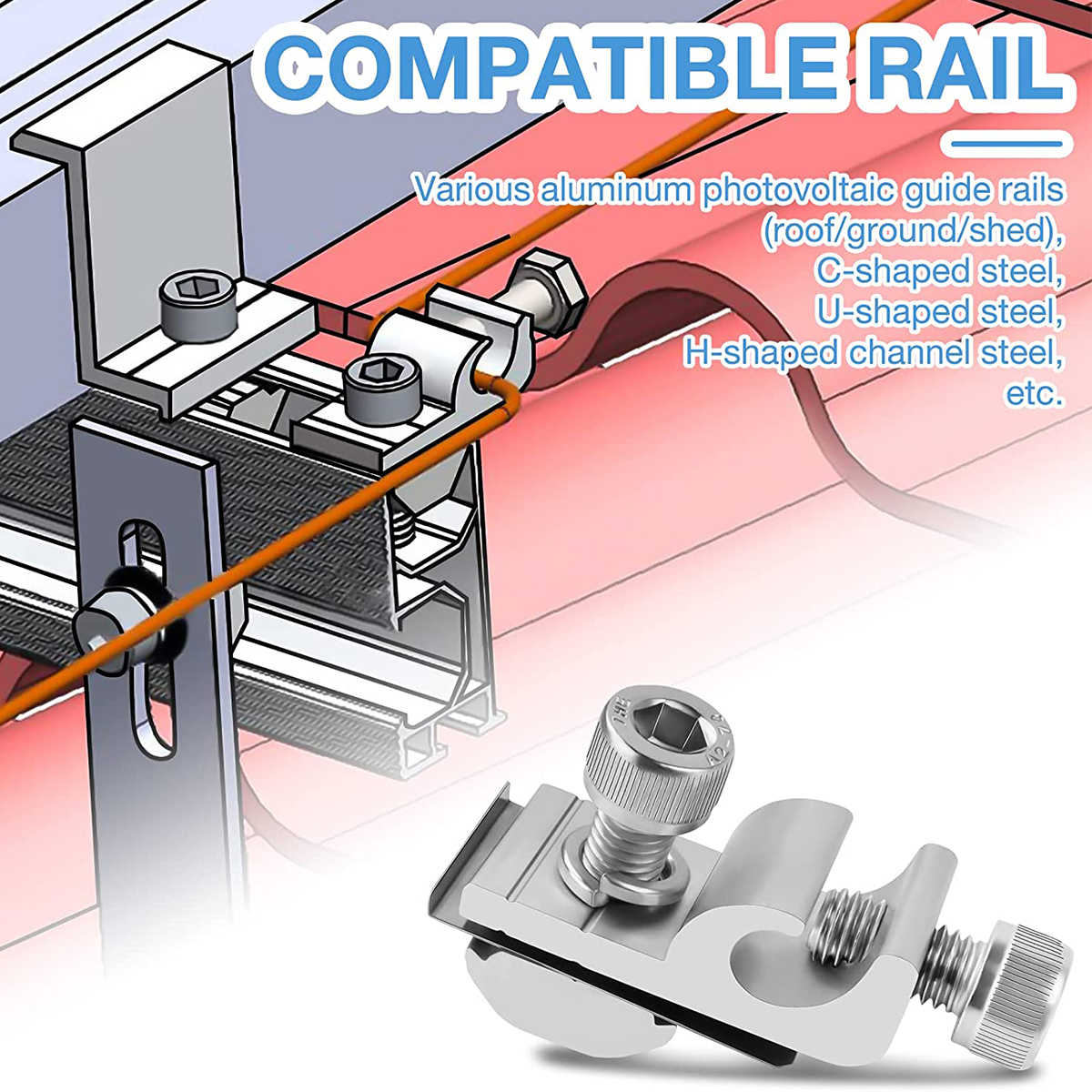

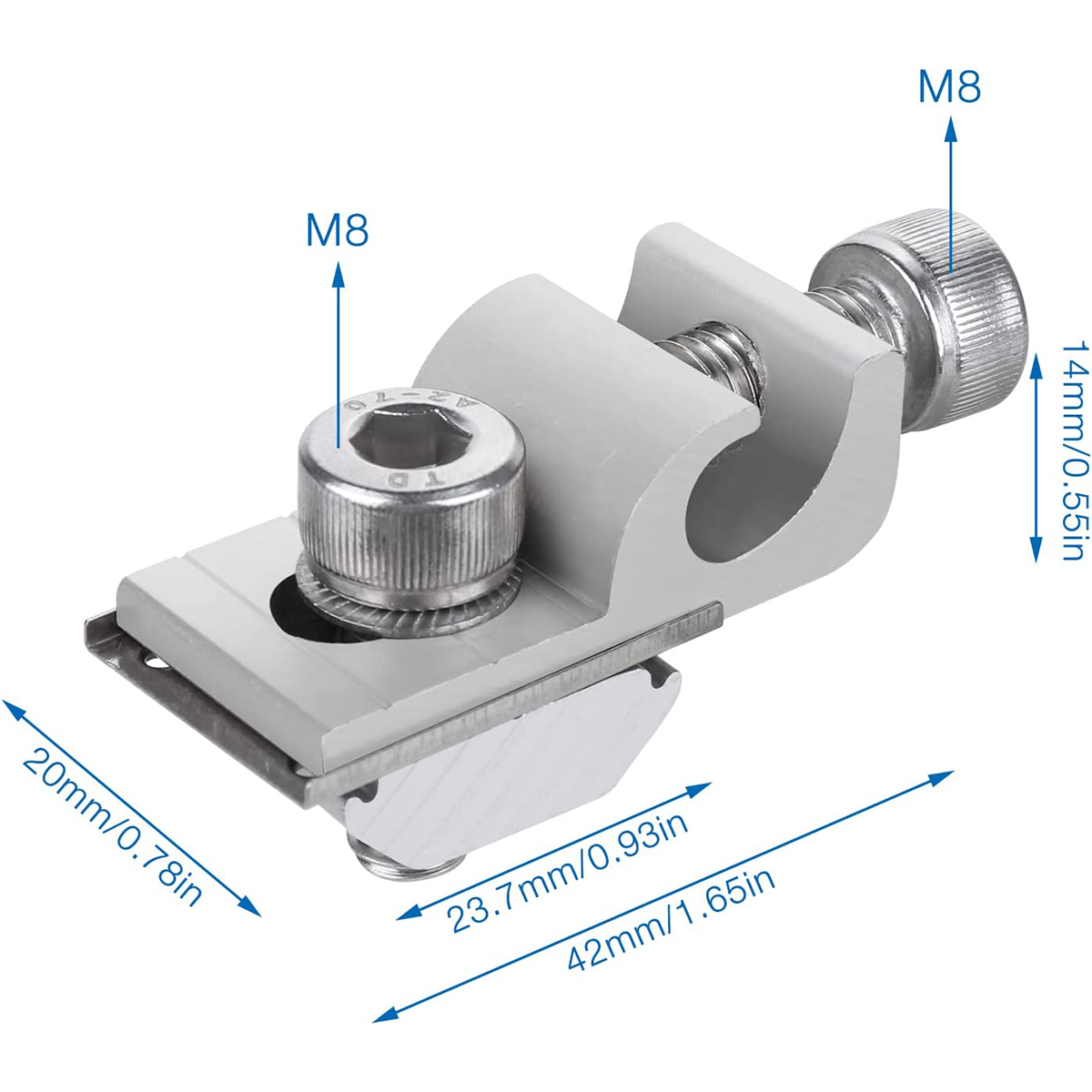

Universelle Kompatibilität: Diese Solar Erdungsklemme passt zu allen Standard-Photovoltaik-Aluminiumschienen mit einer Dicke von 1,5-3 mm (40×40 mm, 35×35 mm usw.) und kann mehradrige Kupfer-Erdungskabel von 4-16 mm² klemmen, um die Erdungsanforderungen von Photovoltaik-Systemen unterschiedlicher Größe zu erfüllen.
Kostengünstige Mengenpakete: Es stehen verschiedene Mengenpakete wie 10 Stück/20 Stück/50 Stück zur Verfügung, die den Einkaufsbedarf unterschiedlicher Bauprojekte erfüllen. Das eloxierte Aluminium-Material ist kostengünstiger als Edelstahl und gleichzeitig leichter, wodurch die gesamten Einkaufs- und Logistikkosten weiter gesenkt werden.

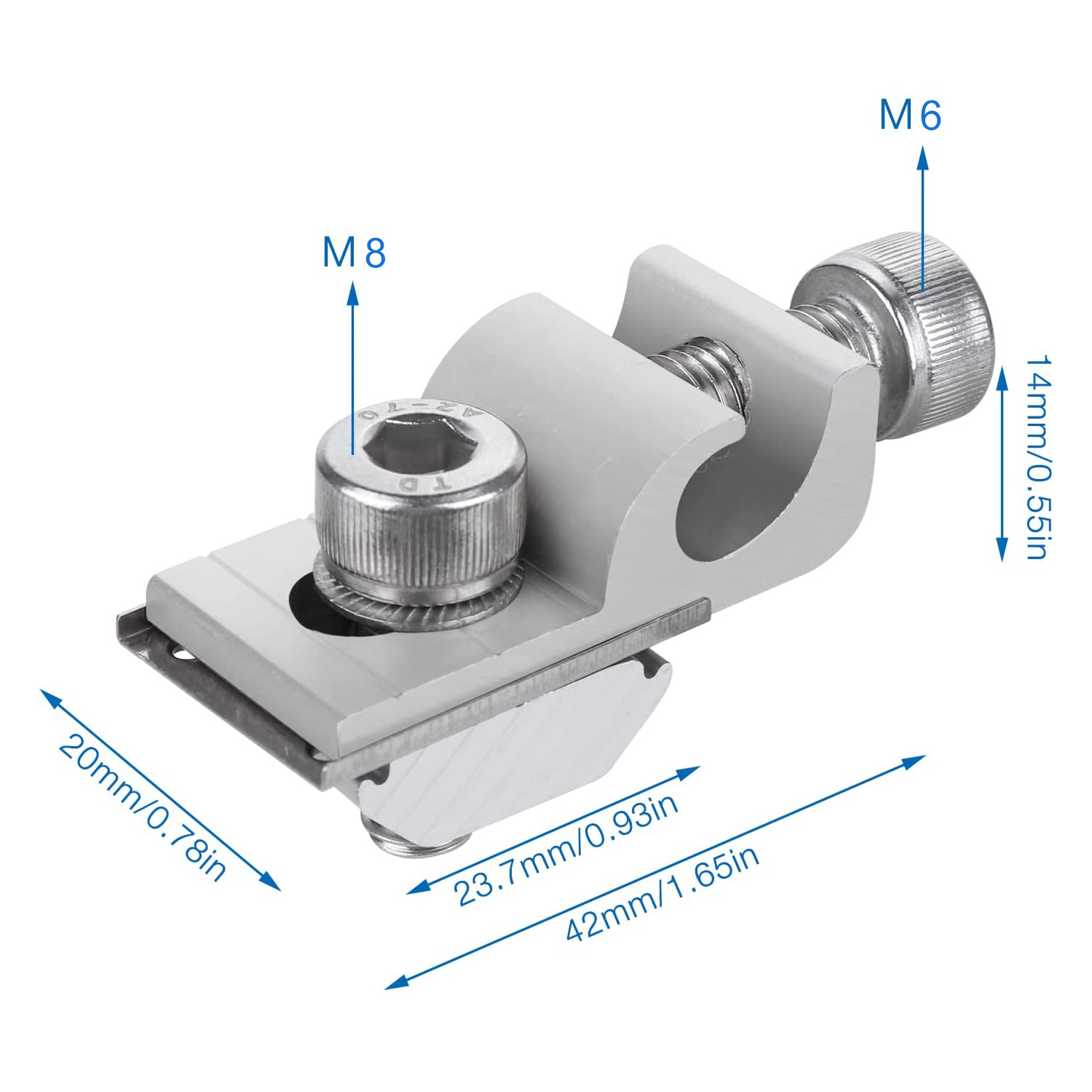

3. Produktparameter
Parameter
Detaillierte Spezifikation
Produktname
Solar Erdungsklemme (Photovoltaik-Schienen Erdungsklemme)
Hauptmaterial
Eloxiertes Aluminium 6005-T5 (hart eloxiert)
Schraubenmaterial
Edelstahl 304 Innensechskantschrauben
Passende Schienendicke
1,5-3 mm (Standard-Photovoltaik-Aluminiumschienen)
⚠️ Photovoltaik-Systeme erzeugen unter Lichteinfall Hochspannungs-Gleichstrom. Vor der Installation oder Demontage der Solar Erdungsklemmemüssen alle Photovoltaik-Module vollständig abgedeckt und die Verbindung des Wechselrichters zum Stromnetz getrennt werden. Verwenden Sie ein Multimeter, um zu bestätigen, dass im Kreis keine Spannung anliegt, bevor Sie mit der Arbeit beginnen. Arbeiten Sie niemals unter Spannung, um Stromschlaggefahren zu vermeiden.
Installationsschritte
Bereiten Sie einen Innensechskantschlüssel, eine Abisolierzange und andere Werkzeuge vor. Entfernen Sie etwa 10 mm Isolierung vom Ende des Erdungskabels, um den Kupferkern freizulegen.

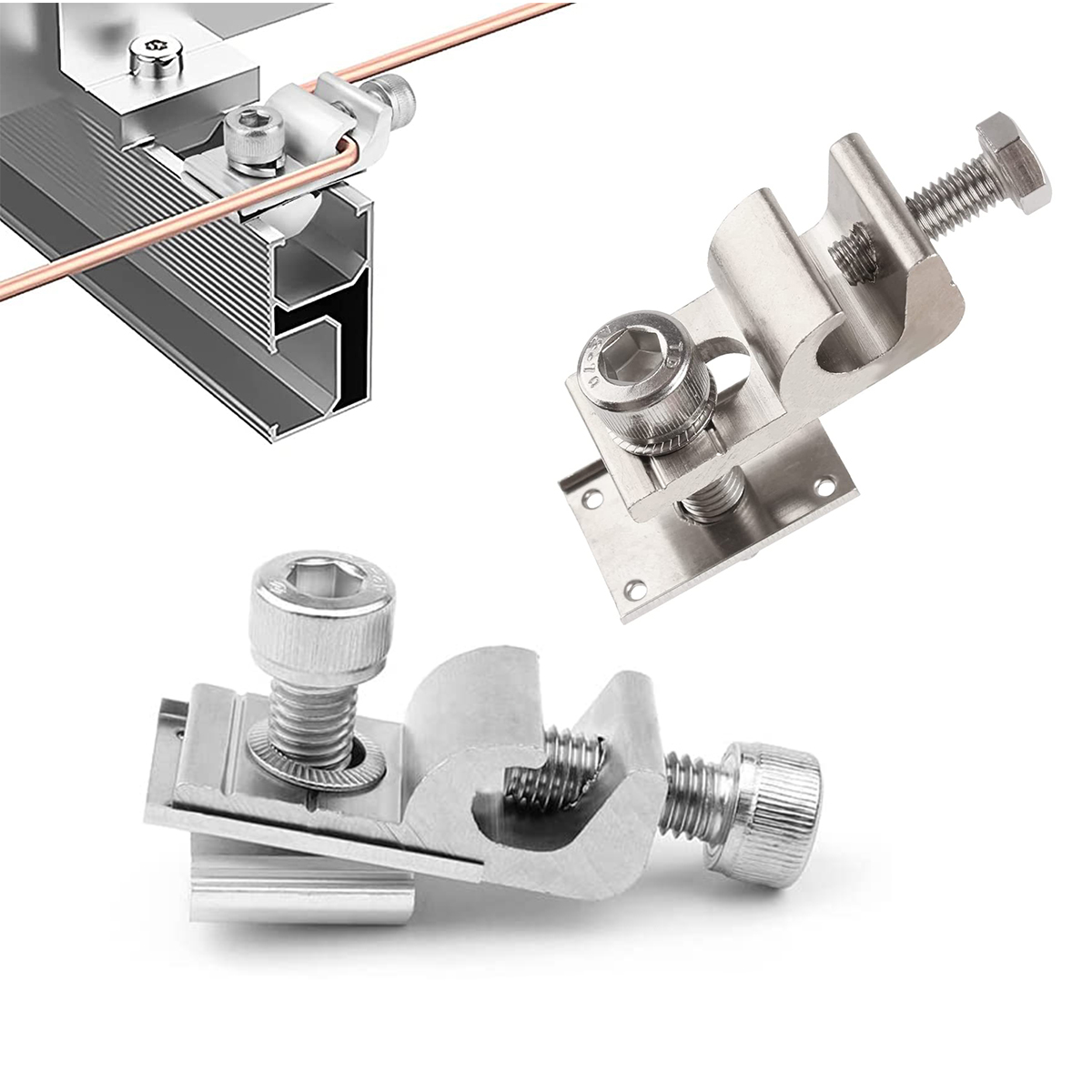

Richten Sie den Schnappverschluss der Solar Erdungsklemme auf die seitliche Nut der Photovoltaik-Aluminiumschiene aus und schieben Sie ihn vorsichtig hinein, um ihn zu klemmen (das leichte Aluminium-Material ermöglicht eine Einhandbedienung).
Stecken Sie den abisolierten Kupferkern des Erdungskabels in die Kabelklemmöffnung der Solar Erdungsklemme.
Ziehen Sie mit einem Innensechskantschlüssel nacheinander die Schienenklemmsschraube und die Kabelklemmsschraube fest, um sicherzustellen, dass die Schrauben vollständig angezogen sind und der Kontakt fest ist.
Testen Sie den Erdungswiderstand mit einem Erdungswiderstandsmesser, um sicherzustellen, dass der Widerstandswert den lokalen elektrischen Sicherheitsstandards entspricht (im Allgemeinen ≤4 Ω).
Wiederholen Sie die oben genannten Schritte, um die Installation aller Solar Erdungsklemmen abzuschließen. Normalerweise muss eine Erdungsklemme pro 10 Meter Schiene oder pro 10 Photovoltaik-Module installiert werden.
Hinweise
Stellen Sie bei der Installation sicher, dass die Kontaktstellen zwischen der Solar Erdungsklemme und der Schiene sowie dem Kabel frei von Staub, Öl und Oxidschichten sind, da sonst der Kontaktwiderstand erhöht wird.
Überprüfen Sie regelmäßig (alle 12 Monate) die Festigkeit der Schrauben aller Solar Erdungsklemmen und den Erdungswiderstand. Ziehen Sie sie bei Lockerheit sofort nach.
Die harten Eloxalschichten auf der Oberfläche weisen eine hohe Härte auf, vermeiden Sie jedoch Kratzer durch scharfe Gegenstände, um die Oxidschicht nicht zu beschädigen.
F1: Für welche Arten von Photovoltaik-Schienen ist diese Solar Erdungsklemme geeignet?A1: Dieses Produkt passt zu allen Standard-Photovoltaik-Aluminiumschienen mit einer Dicke zwischen 1,5-3 mm, einschließlich der auf dem Markt gängigen Spezifikationen wie 40×40 mm, 35×35 mm und 30×30 mm. Es verfügt über eine starke universelle Kompatibilität.
F2: Wie dicke Erdungskabel können geklemmt werden? Welche Werkzeuge werden für die Installation benötigt?A2: Es kann mehradrige Kupfer-Erdungskabel von 4 mm² bis 16 mm² klemmen. Für die Installation wird nur ein M6-Innensechskantschlüssel und eine Abisolierzange benötigt, keine weiteren Spezialwerkzeuge.
F3: Korrodiert oder rostet die Solar Erdungsklemme bei Außenanwendung?A3: Nein. Das Produkt besteht aus Eloxiertes Aluminium 6005-T5 und ist hart eloxiert. Auf der Oberfläche bildet sich eine dichte Aluminiumoxid-Schutzschicht, die über hervorragende Korrosionsschutz- und Salznebelbeständigkeitseigenschaften verfügt. Sie rostet nicht bei langfristiger Außenanwendung und eignet sich vollständig für raue Umgebungen wie Küstengebiete und hohe Luftfeuchtigkeit.
F4: Wie viele Solar Erdungsklemmen müssen für ein Photovoltaik-System installiert werden?A4: Gemäß den deutschen Photovoltaik-Installationsnormen muss normalerweise eine Solar Erdungsklemme pro 10 Meter langer Photovoltaik-Schiene oder pro 10 Standard-Photovoltaik-Module installiert werden. Außerdem müssen Wechselrichter und Verteilerkasten separat geerdet werden.
F5: Warum muss unbedingt eine Solar Erdungsklemme installiert werden?A5: Photovoltaik-Systeme erzeugen während des Betriebs statische Elektrizität. Bei Blitzeinschlägen entstehen starke Induktionsströme. Ohne zuverlässige Erdung können Geräteschäden oder sogar Brände und Stromschlagunfälle auftreten. Die Solar Erdungsklemme ist ein unverzichtbares Zubehör zur Gewährleistung des sicheren Betriebs von Photovoltaik-Systemen.
