Wickelfalzrohr - oder auch als Spiralrohr bekannt - verzinkt und säurebeständig nach DIN EN 12237







Die Wickelfalzrohre von MKK gibt es mit einem Durchmesser von 80 mm bis 200 mm und einer Länge von 100cm.
Diese sind aus verzinktem, säurebeständigem Stahlblech.
Wickelfalzrohre eignen sich hervorragend als Zu- und Abluft in der Industrie, finden aber immer häufiger auch Verwendung in
Ein- und Mehrfamilienhäuser.

Die Wickelfalzrohre sind für eine Montage bis mittelgroßen Räumen geeignet. Sie werden als Verbindung mit einem Belüftungssystem genutzt.

Für Shishabar Lüftung / Abluft geeignet

Technische Details:


Blechstärke: je nach Durchmesser 0,5mm bis 1,5mm
Länge: 100cm (1 m)
Durchmesser: 80 mm bis 200 mm
Geeignet für: Bad, Toilette, Wohnraum, Hobbyraum, Gewerberaum uvm.
Hitzebeständig bis ca. 200°C

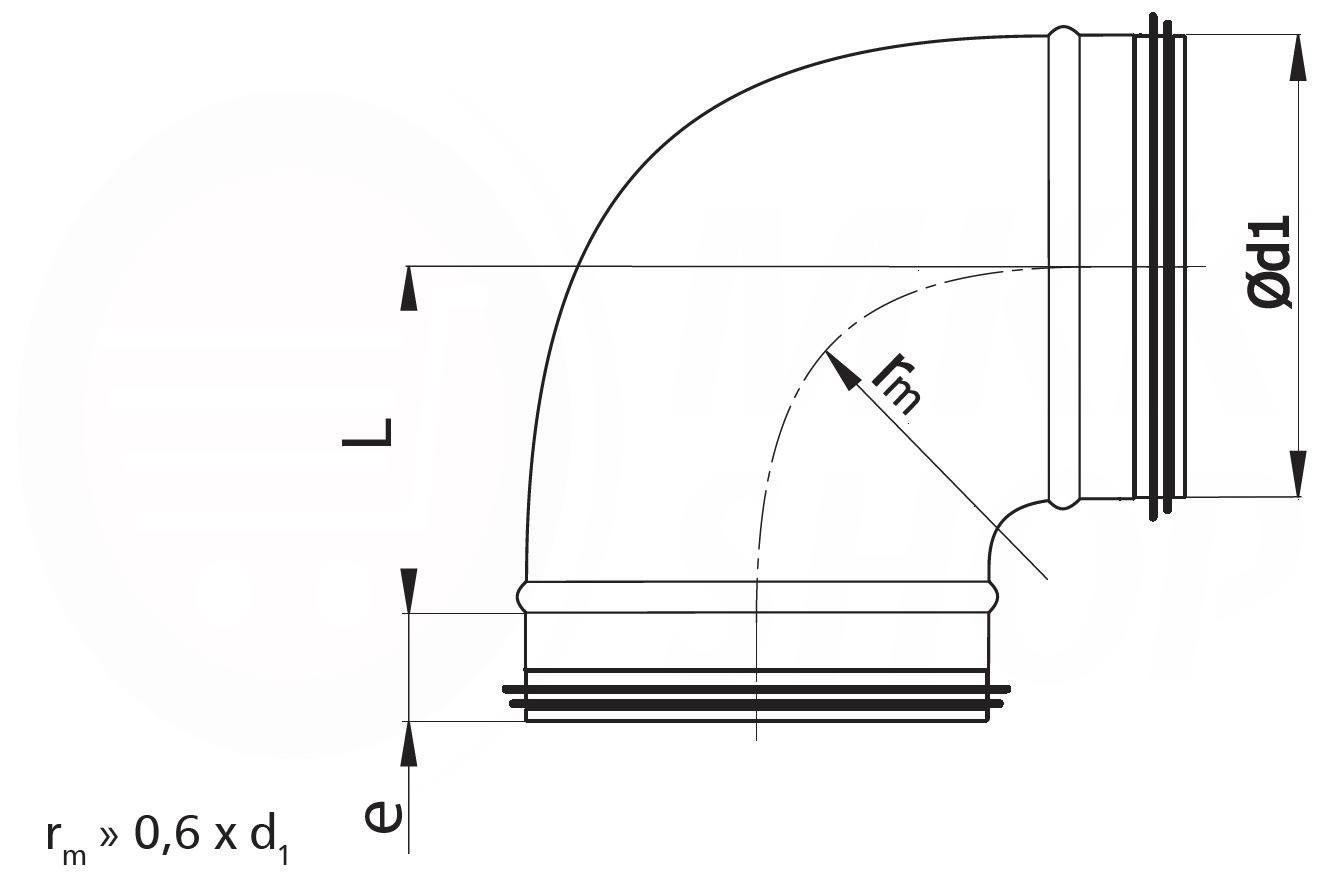

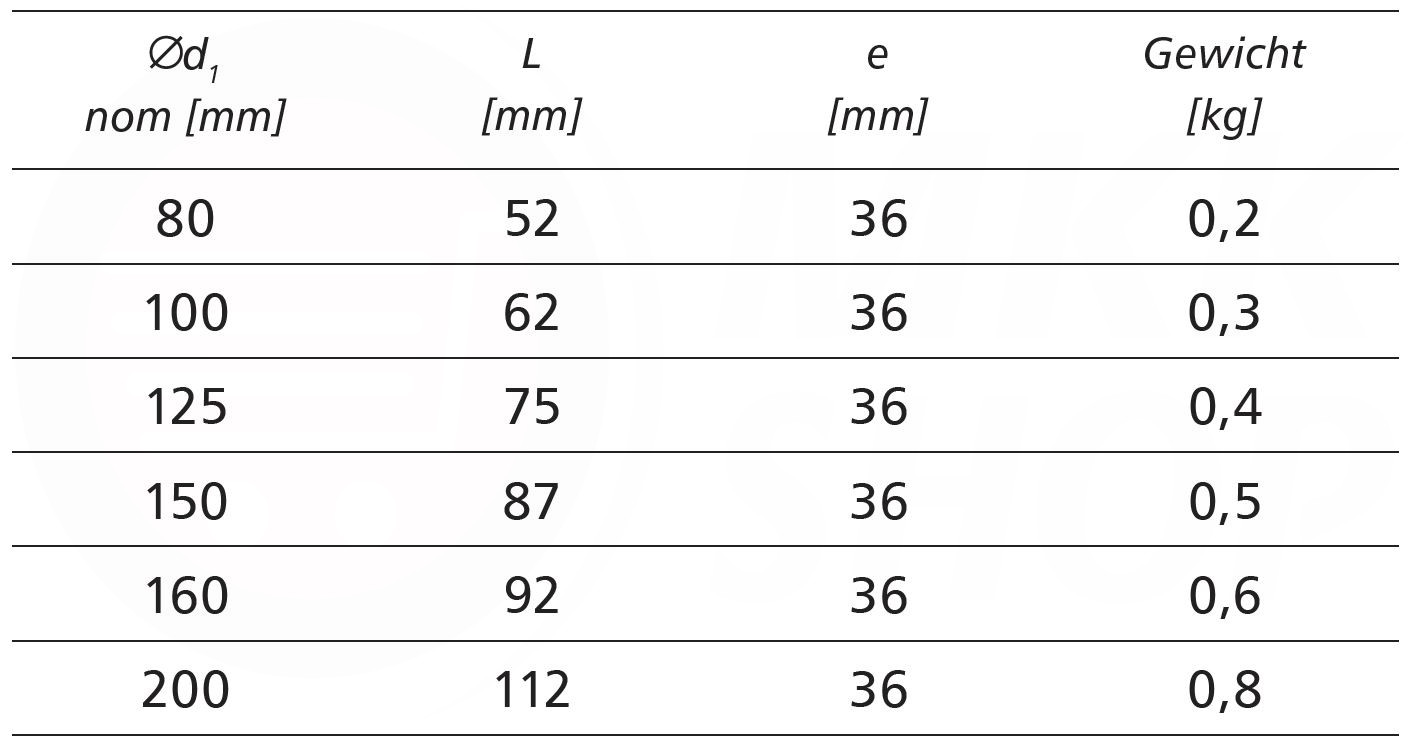

90° Bogen Winkel für Wickelfalzrohr mit eingepresster Doppellippendichtung


Unser 90°-Bogen besteht aus verzinktem Stahlblech. Der Bogen wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung am Ende des Rundrohr Bogens mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit am 90°-Bogen eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Wickelfalzrohr Bogen befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

Wichtige Vorteile:



  • sehr gut abdichtende EPDM Kautschuk Doppellippendichtung
  • kurzer bogen - spart Platz


Weitere Infos:

  • mit eingepresster Doppellippendichtung
  • denkbar einfache Montage
  • kurzer 90° Bogen
  • extra starker halt am Gegenstück / Wickelfalzrohr
  • mit Anschlagwölbung





Eingepresste Gummidichtung




Technische Daten

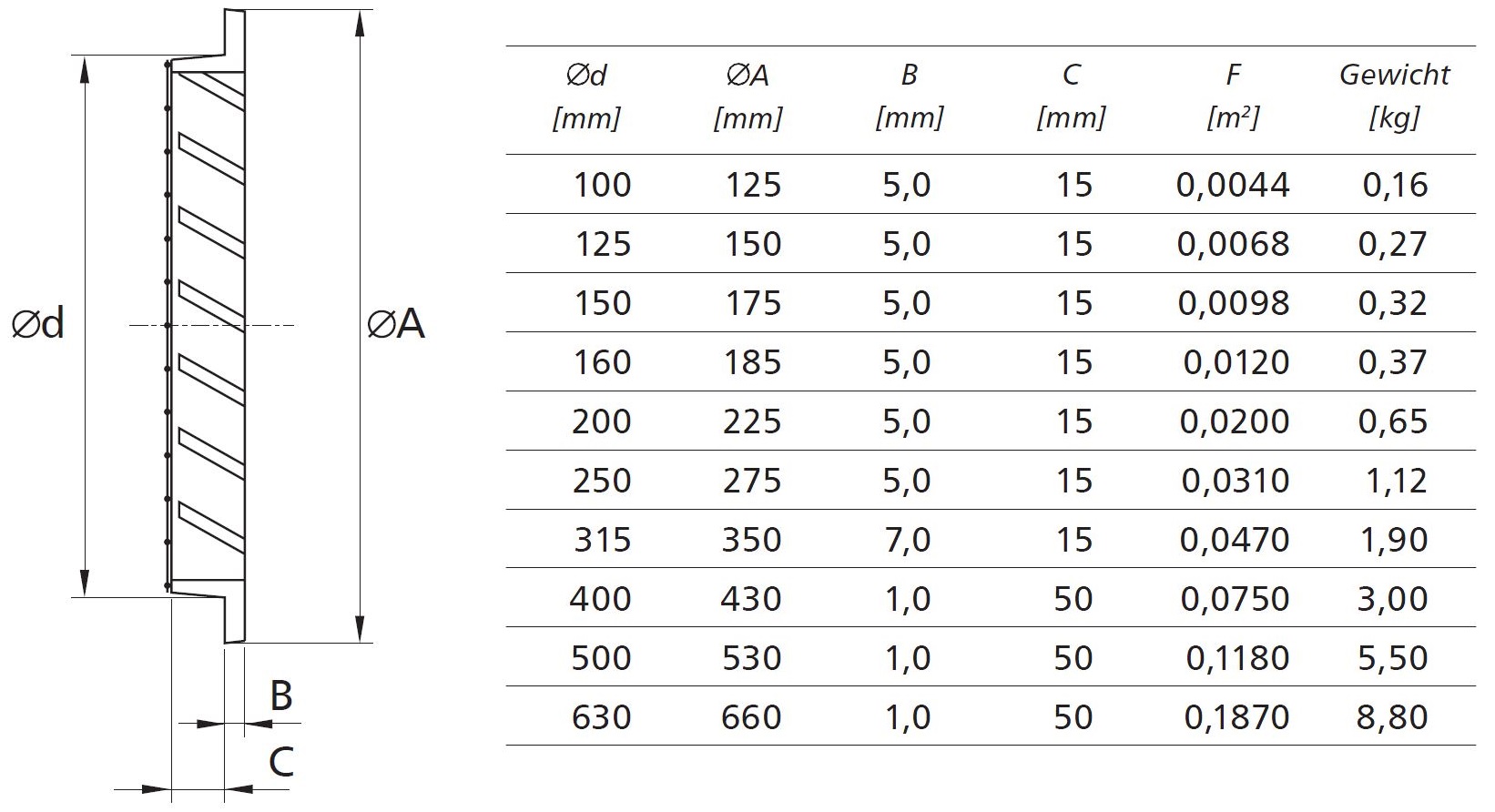

Aluminium Lüftungsgitter

Dieses Gitter wird als Abluftgitter sowie als Zuluftgitter im Außen & Innenbereich verwendet. Das Lüftungsgitter wir vorallem auch in Kombination mit Wickelfalzrohren verbaut. Unser Lüftungsgitter ist absolut witterungsbeständig und für verschiedenste Montagearten geeignet wie zb für Dunstabzugshauben, Ablufttrockner usw. Auf der Rückseite befindet sich ein feinmaschiges Insektenschutzgitter. Das Insektenschutzgitter ist fest mit dem Lüftungsgitter montiert.











Weitere Infos:
- viele verschiedene Größen
- Aluminium Lüftungsgitter
- mit Schraublöchern zur Befestigung
- mit Insektenschutzgitter aus Edelstahl
- Maschenweite Insektenschutzgitter: 2 mm x 2 mm
- optimal geeignet in Ergänzung zu Wickelfalzrohren






Technische Zeichung:

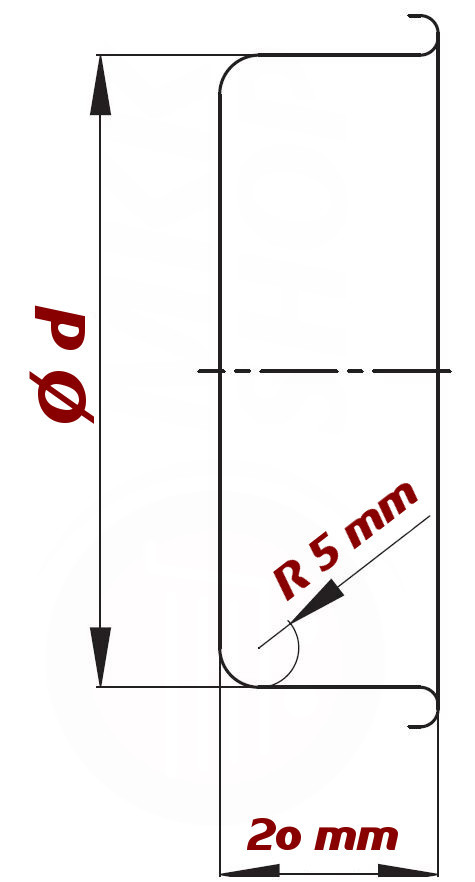

Enddeckel für Wickelfalzrohr







Diese Enddeckel können zum Verschließen von Lüftungsrohren verwendet werden. Die Enddeckel findet vorallem verwendung in der Industrie zum Abschließen von Lüftungsrohren / Wickelfalzrohren. Wir bieten verschiedene Ø Durchmesser an. Unsere Enddeckel sind aus verzinktem Stahlblech gefertigt.

Weitere Infos:
  • verschiedene Durchmesser Ø
  • aus verzinktem Stahlblech
  • eleganter Rohr- Abschluss
  • für diverse Lüftungsrohre sowie Wickelfalzrohre geeignet



Technische Zeichnung:

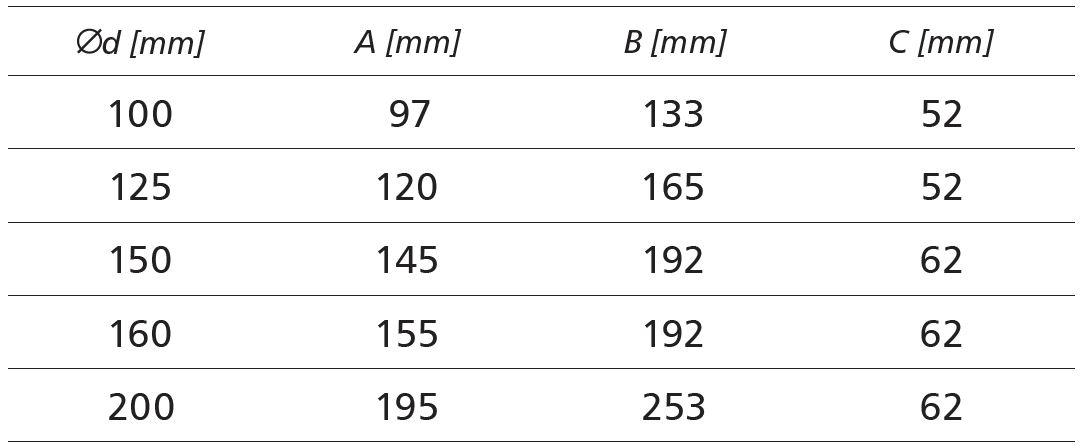

Ablufthaube mit Rückstauklappe:

Ablufthaube aus Edelstahl mit Flansch sowie Schirm (Wetterschutz). Die Edelstahlhaube ist zur Befestigung an der Außenwand vorgesehen. Dieses wird an der Außenwand verschraubt oder in einen Luftkanal mit gleichem Durchmesser eingeschoben. Die Edelstahlhaube wird als Abluft in Wohn- oder Geschäftsräumen wie z.B. Küchen, Badezimmer, Toiletten, Büros, Geschäften, Garagen usw. verwendet werden.
Die Edelstahlhaube besitzt eine Wetterschutzhaube, die Haube bietet Schutz gegen jegliche Wetterbedingungen.

Weitere Infos:
  • Mit Anschlussstutzen
  • Edelstahl gebürstet
  • Ohne Fliegenschutz
  • Mit integrierter Rückstauklappe
  • Inklusive Gummidichtung zu Außenwand
  • Flanschdurchmesser von Ø 100 mm - Ø 150 mm














Edelstahlgitter mit Jalousie / Lamellen


Abluft Edelstahlgitter mit Jalousie / Lamellen und Flansch. Das Edelstahlgitter ist zur Befestigung an der Außenwand vorgesehen. Dieses wird an der Außenwand verschraubt oder in einen Luftkanal mit gleichem Durchmesser eingeschoben. Das Edelstahlgitter kann nur für die Abluft in Wohn- oder Geschäftsräumen wie z.B. Küchen, Badezimmer, Toiletten, Büros, Geschäften, Garagen usw. verwendet werden.
Das Edelstahlgitter besitzt bewegliche Lamellen, die Schutz gegen jegliche Wetterbedingungen und Ungeziefer bieten.

Weitere Infos:

  • Mit Anschlussstutzen
  • Edelstahl gebürstet
  • Ohne Fliegenschutz
  • Mit Lamellen / Jalousie
  • Inklusive Gummidichtung zu Außenwand
  • Flanschdurchmesser von Ø 100 mm - Ø 150 mm

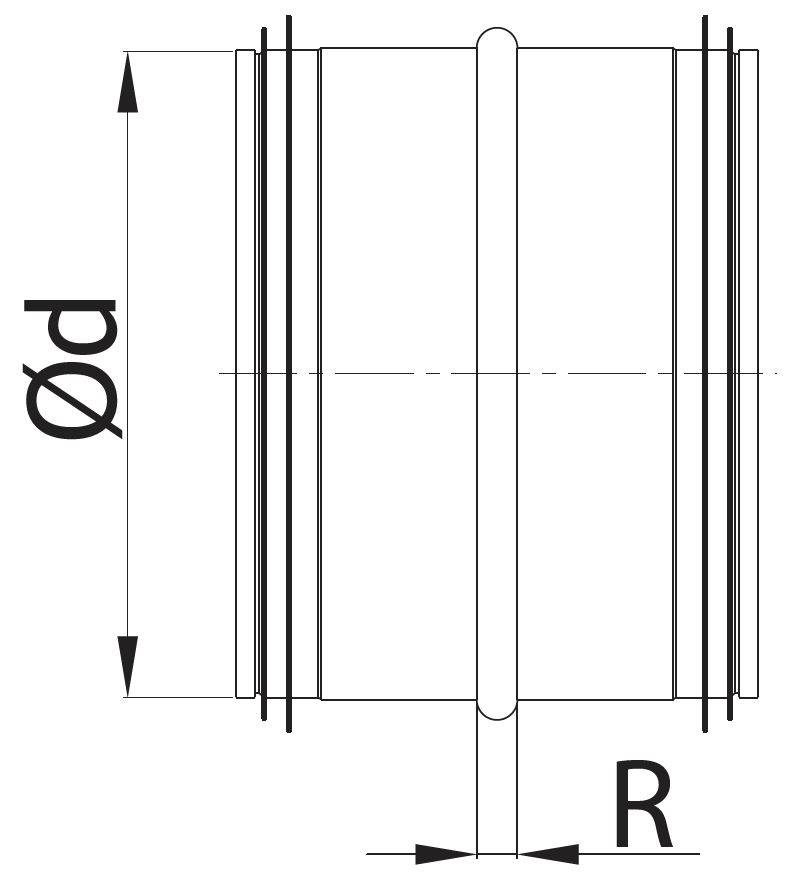

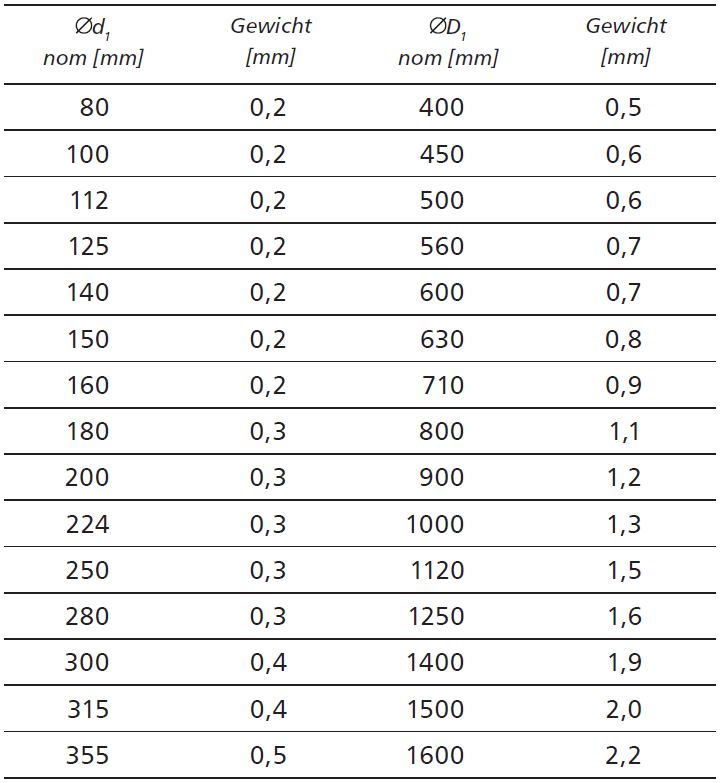

Verbindungsstück für Wickelfalzrohr mit eingepresster Doppellippendichtung


Unser Verbindungsstück besteht aus verzinktem Stahlblech. Der Verbinder wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung an den Enden mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Verbindungsstück befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

Wichtige Vorteile:



  • sehr gut abdichtende EPDM Kautschuk Doppellippendichtung
  • verzinktes Stahlblech

Technische Daten

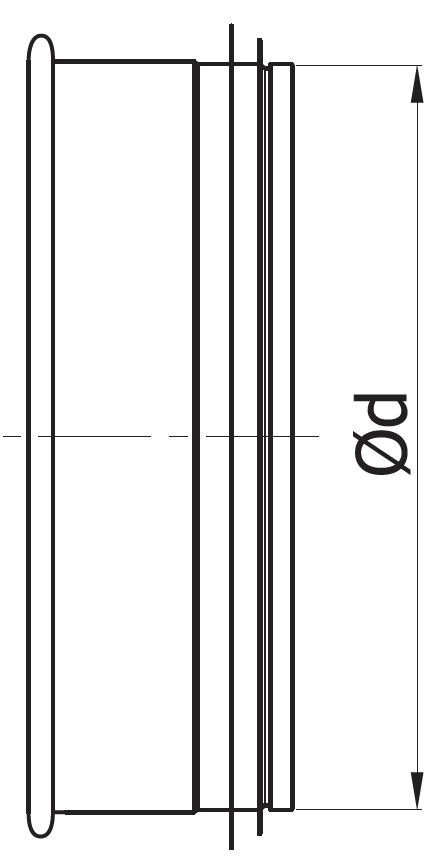

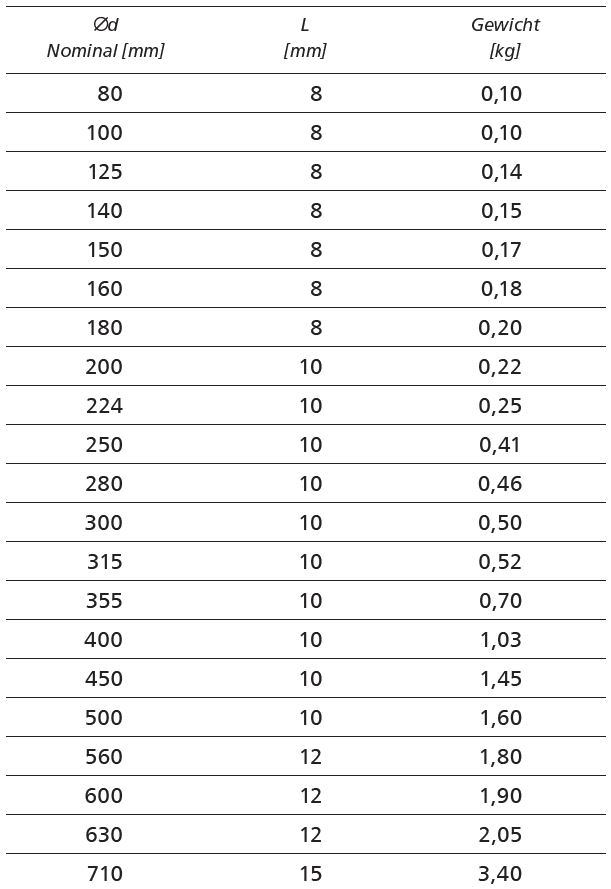

Enddeckel für Wickelfalzrohr mit eingepresster Doppellippendichtung


Dieser Enddeckel besteht aus verzinktem Stahlblech. Der Deckel wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung an den Enden mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Enddeckel befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird bzw. sorgt dafür, dass der Deckel richtig mit dem Rohr verbunden ist. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

Wichtige Vorteile:



  • sehr gut abdichtende EPDM Kautschuk Doppellippendichtung
  • verzinktes Stahlblech

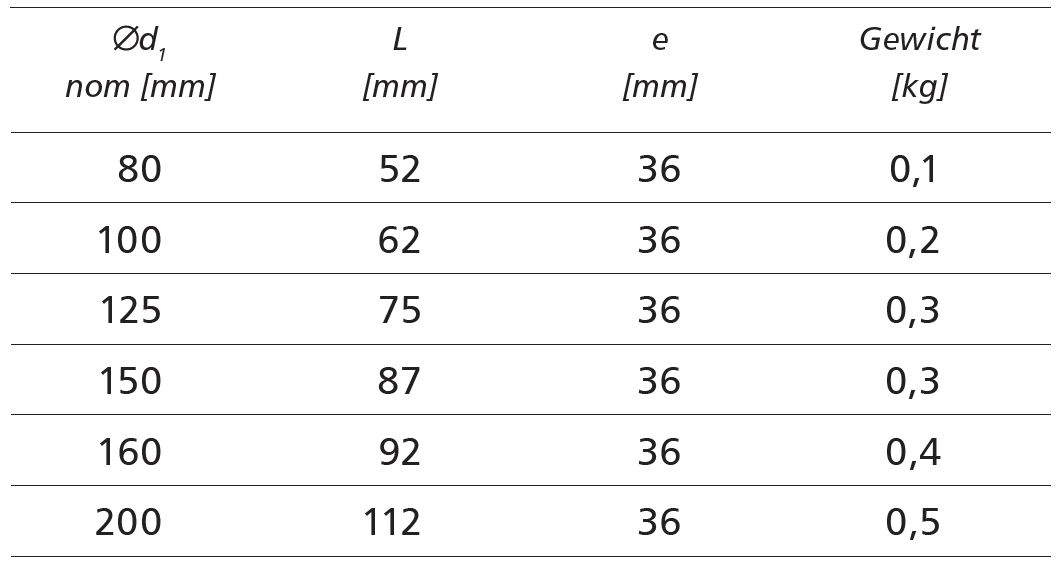

Technische Daten

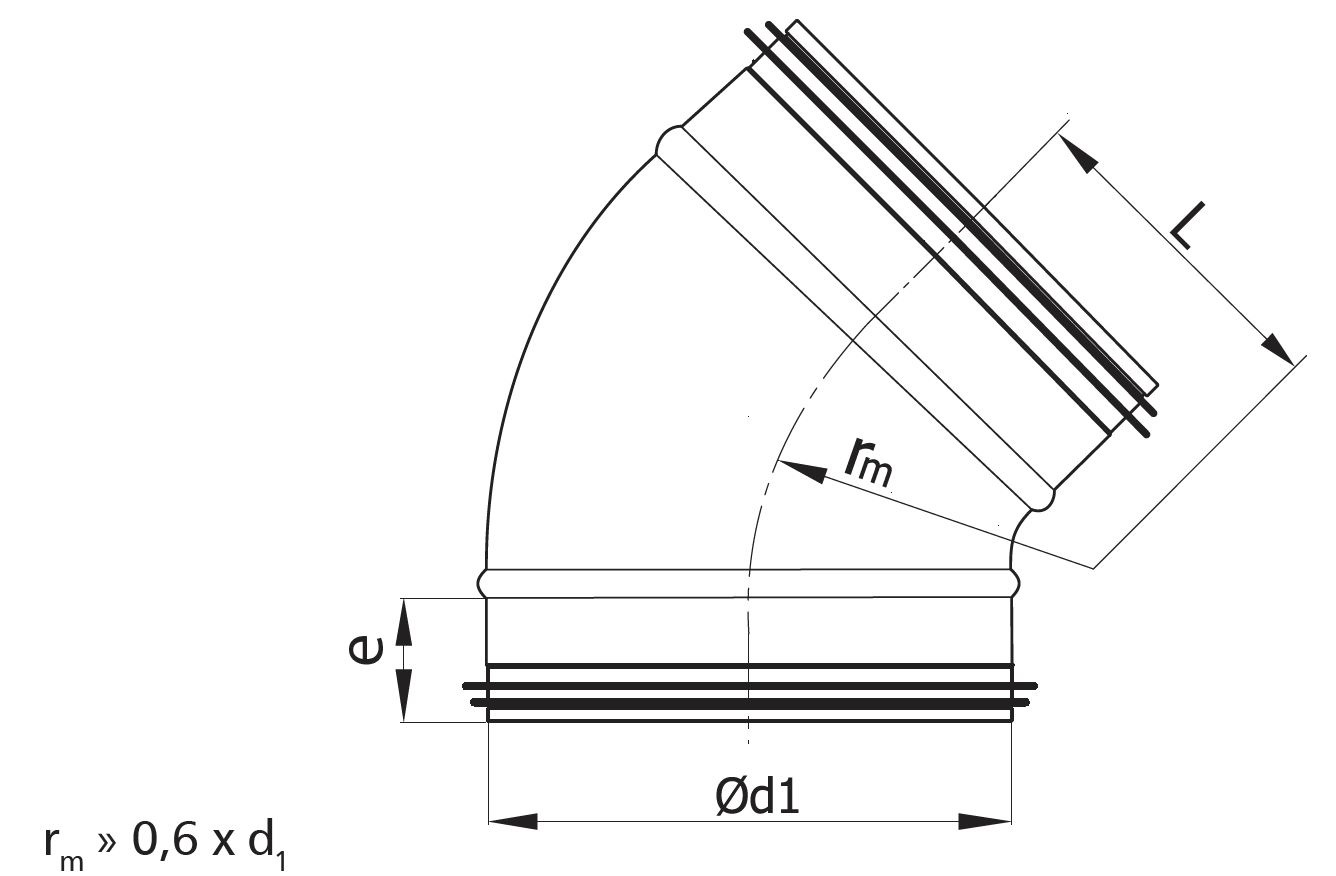

45° Bogen Winkel für Wickelfalzrohr mit eingepresster Doppellippendichtung


Unser 45°-Bogen besteht aus verzinktem Stahlblech. Der Bogen wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung am Ende des Rundrohr Bogens mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit am 45°-Bogen eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Wickelfalzrohr Bogen befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.












Wichtige Vorteile:



  • sehr gut abdichtende EPDM Kautschuk Doppellippendichtung
  • kurzer 45° bogen - spart Platz

Weitere Infos:

  • mit eingepresster Doppellippendichtung
  • denkbar einfache Montage
  • kurzer 45° Bogen
  • extra starker halt am Gegenstück / Wickelfalzrohr
  • mit Anschlagwölbung

Technische Daten

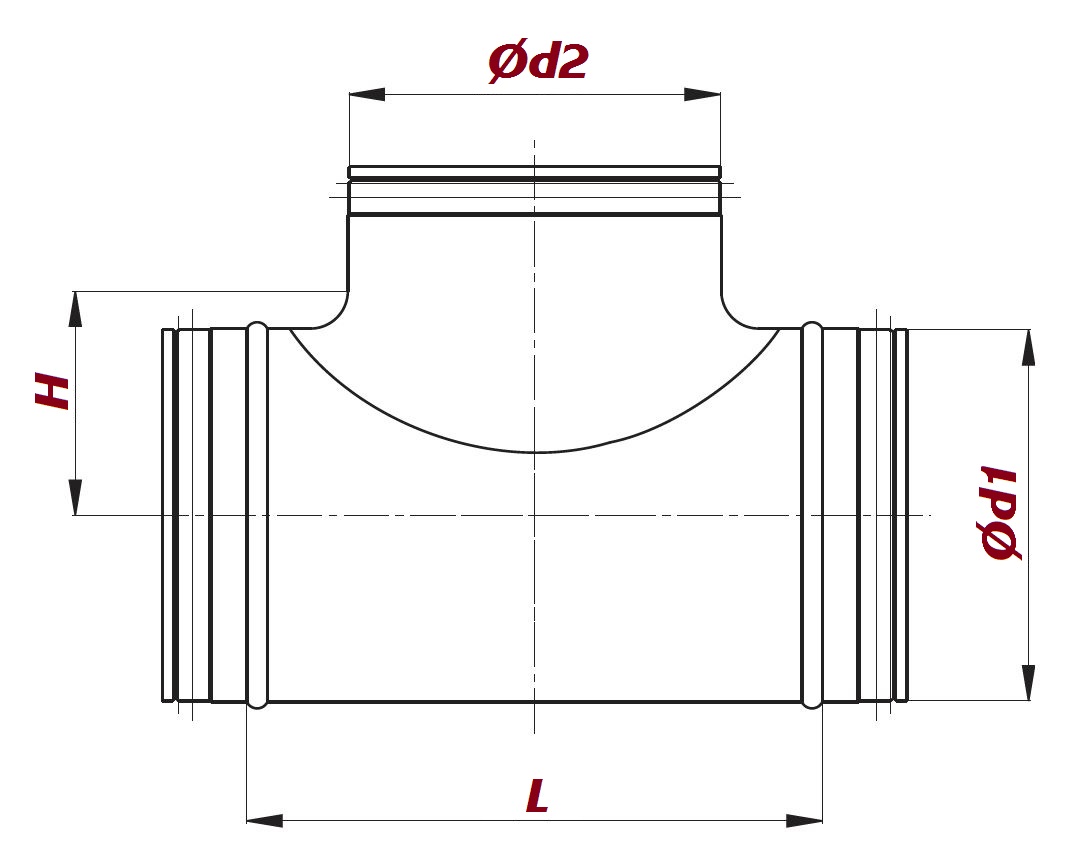

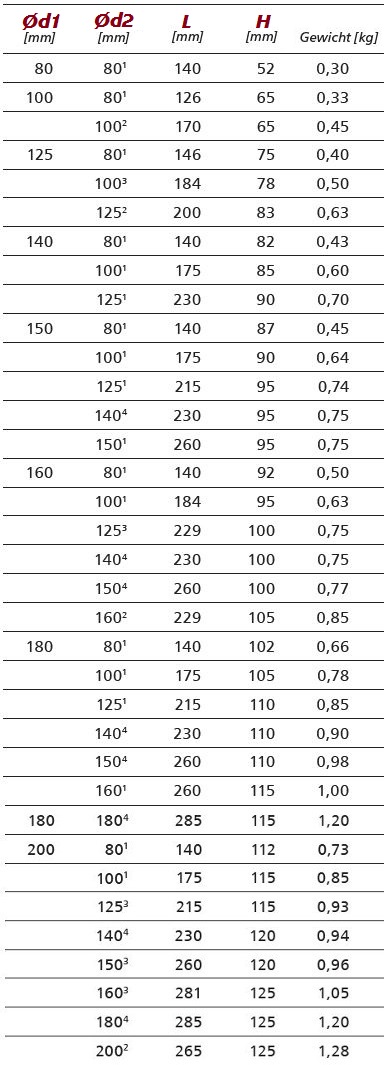

T-Stück / Abzweig für Wickelfalzrohr mit eingepresster Doppellippendichtung


Unser T-Stück besteht aus verzinktem Stahlblech. Dieser wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung am Ende mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit am T-Stück eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Wickelfalzrohr Abzweig befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

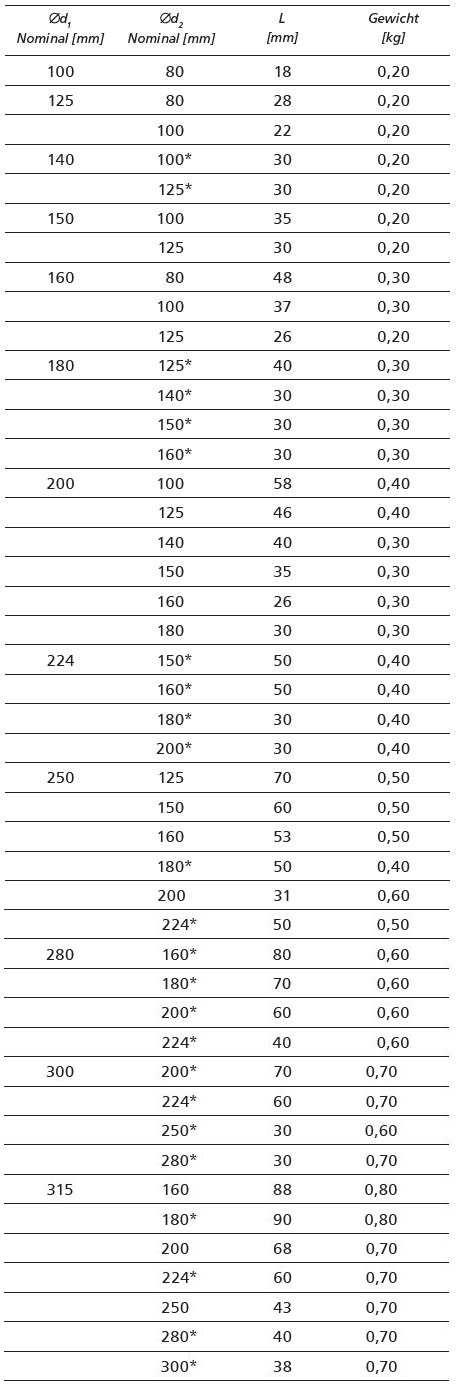

Reduzierstück für Wickelfalzrohr mit eingepresster Doppellippendichtung


Unser Reduzierstück besteht aus verzinktem Stahlblech. Dieser wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung am Ende mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit an der Reduzierung eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Wickelfalzrohr Reduzierstück befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

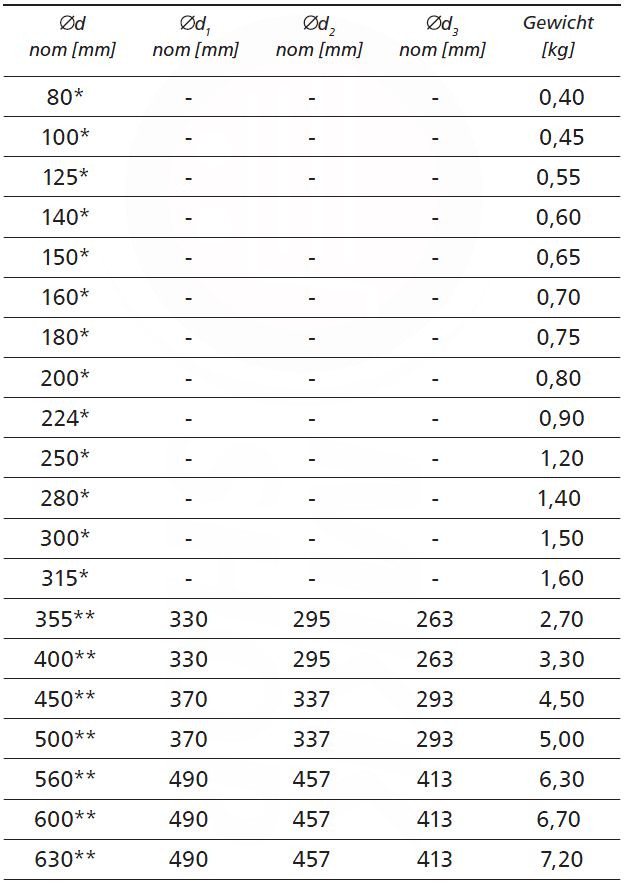

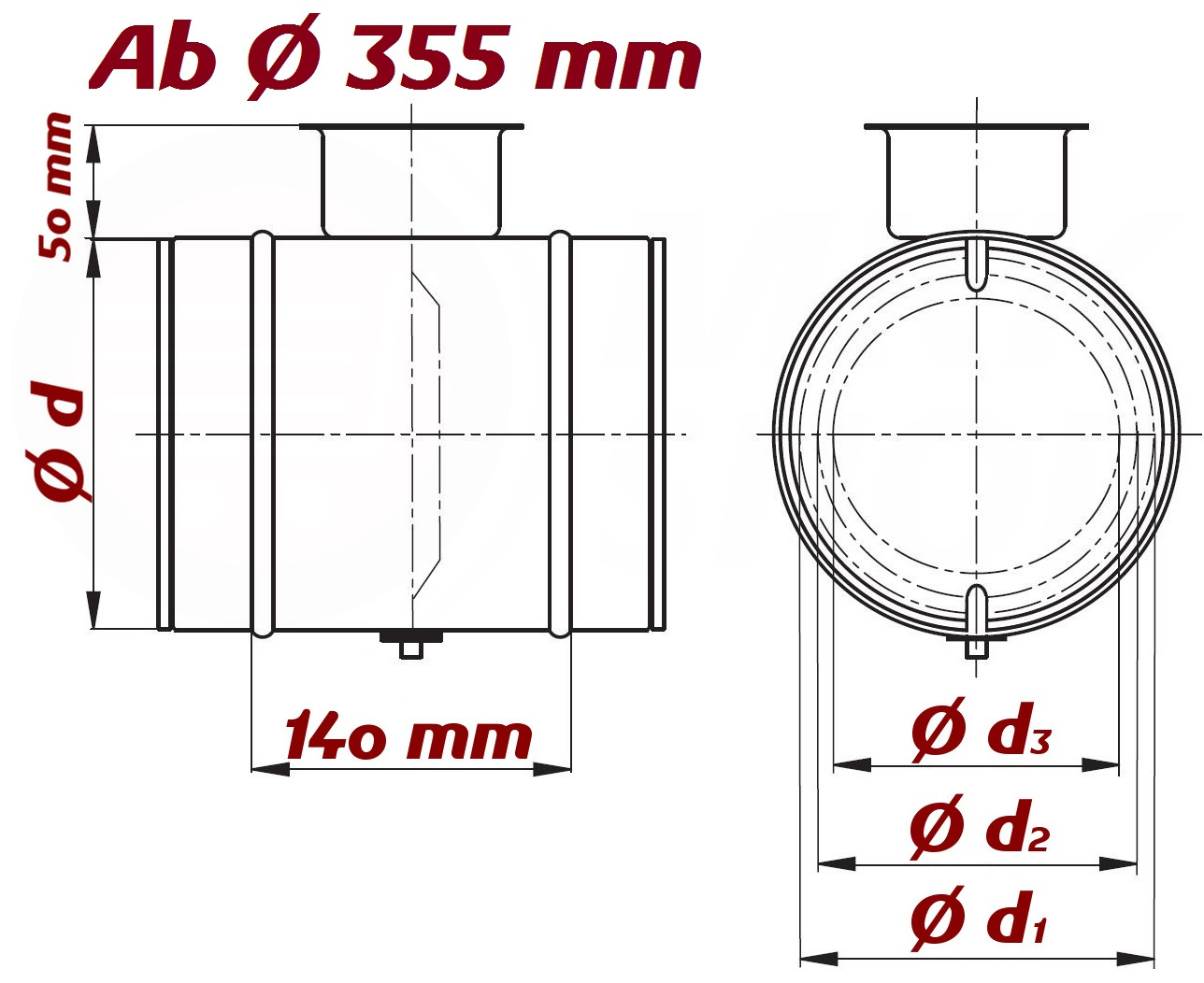

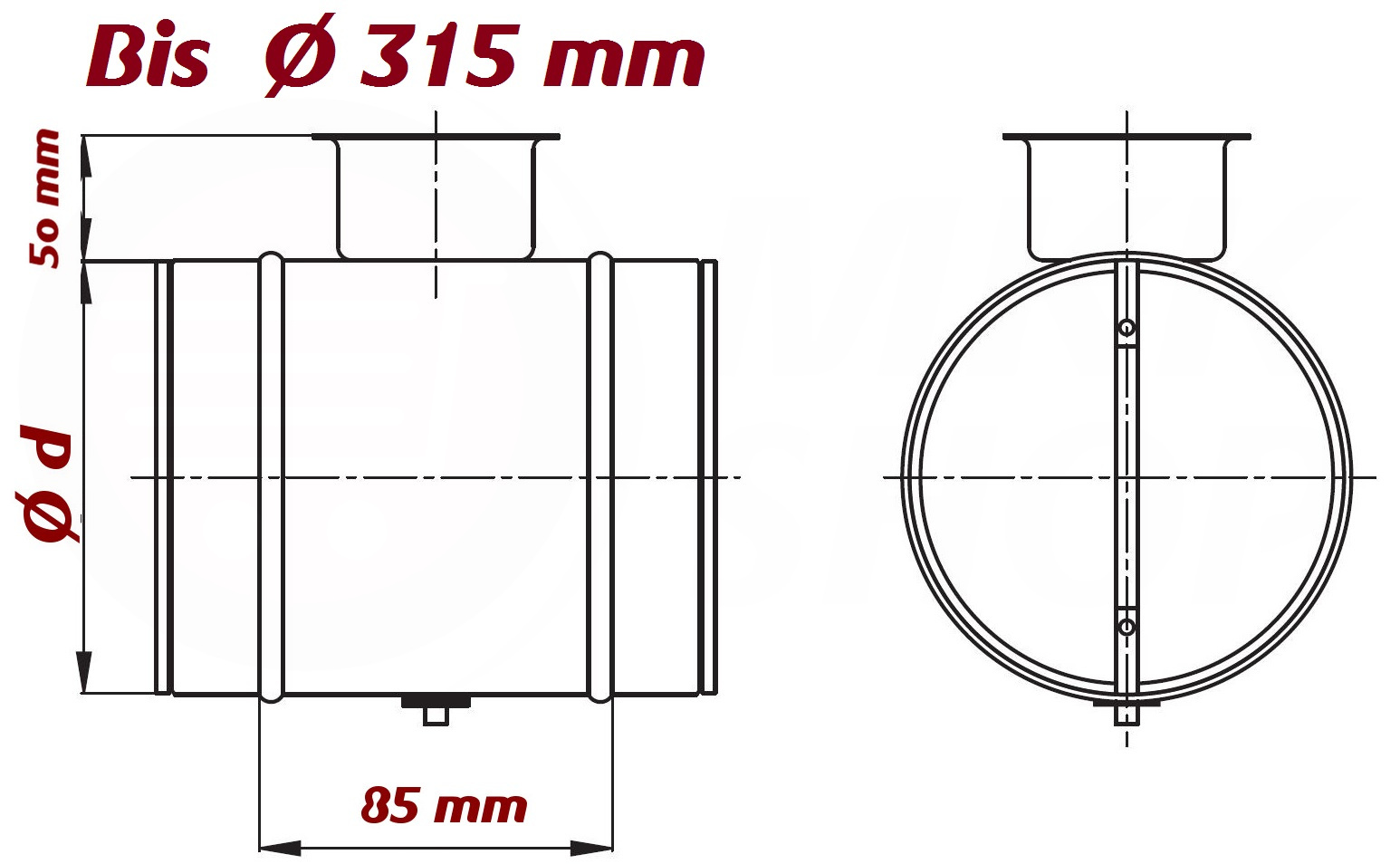

Lüftungsrohr mit Drosselklappe und Doppellippendichtung

Dieses Lüftungsrohr mit Drosselklappe / Volumenstromregler wurde so konstruiert, dass es mit einer 50 mm Dichtlippe verwendet wird und an den Ein- bzw. Ausgängen mit einer Doppellippendichtung versehen ist!
Diese Drosselklappe schließt sehr dicht. Sie wird eingesetzt, um die Luftmenge zu regeln oder um die Luftzufuhr zu unterbrechen.
Die Einstellung kann am Griff abgelesen werden. Die Drosselklappe kann mit Hilfe einer Schraube am Griff befestigt werden, damit diese dauerhaft fixiert bleibt.





Weitere Infos:





  • aus verzinktem Stahlblech
  • verschiedene Durchmesser Ø
  • regelbar zwischen 0° bis 90°
  • Temperaturbereich: -25°C bis 250°C
  • verstärkte Kanten
  • mit Doppellippendichtung an beiden Seiten
  • Dichtung an der Drossel im Rohr

Technische Zeichnungen:

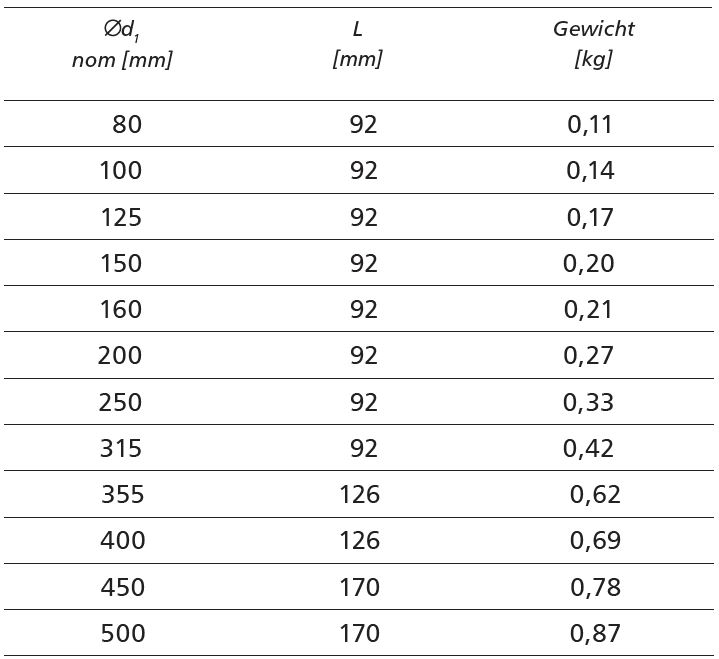

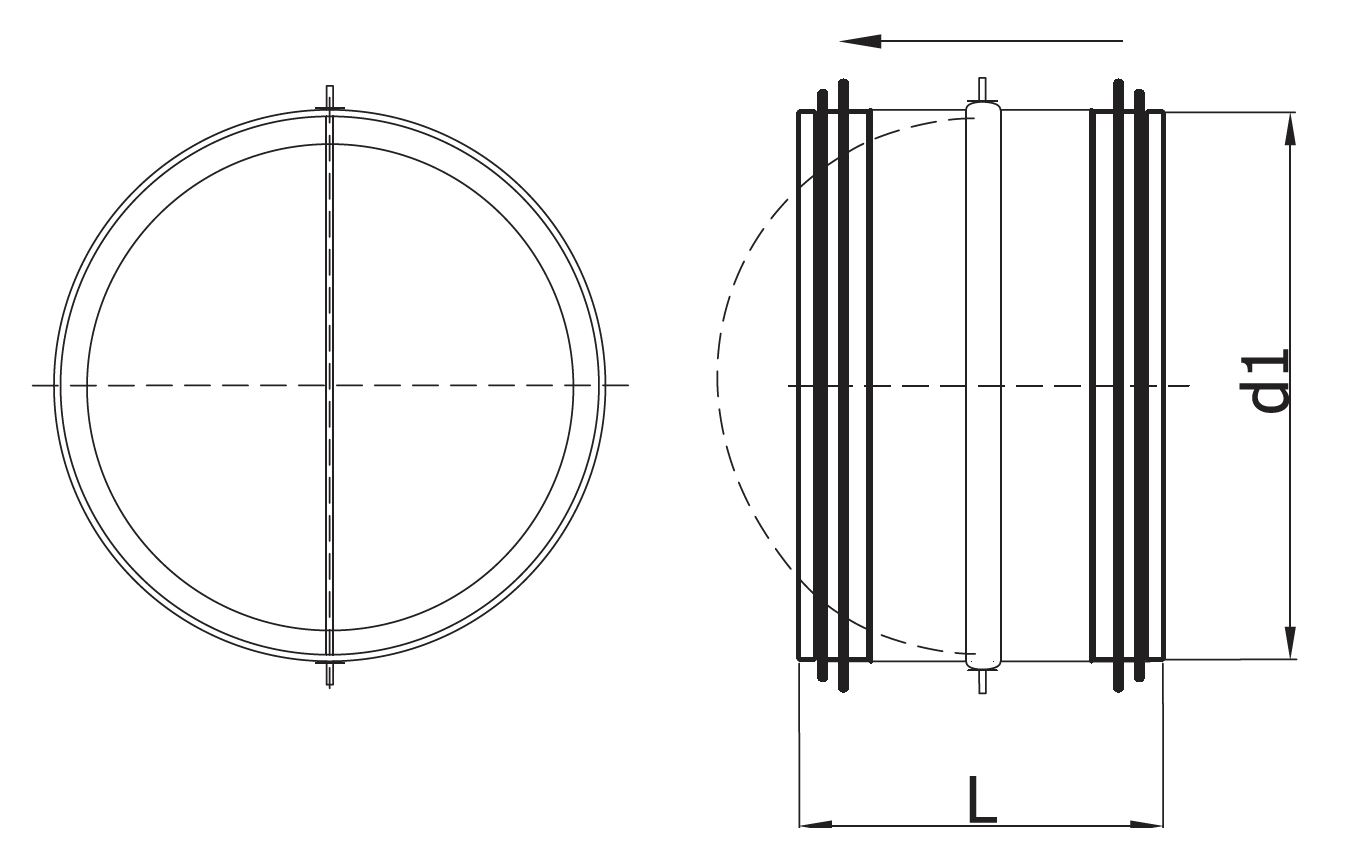

Rückstauklappe / Rückschlagklappe mit Feder für Wickelfalzrohr

Rundrohr- Verbinder aus hochwertigen verzinkten Stahlblech mit Rückstauklappe federbelastet. Diese Rückstauklappe ist auf beiden Seiten mit einer Doppellippendichtung versehen, diese sorgt für eine enorm gute Abdichtung und einen sehr starken halt am Gegenstück. Hiermit erstellen Sie eine stabile Rohrkonstruktion! Schnell, effektiv und variabel einsetzbar für Alu-Flex-Rohr, Wickelfalzrohr uvm. ohne Schweißen. In vielen Größen erhältlich.

Weitere Infos:
- viele verschiedene Durchmesser Ø
- hochwertig verzinktes Stahlblech
- mit Doppellippendichtung
- mit Federbelasteter Rückstauklappe
- hochwertig verarbeitet

Detail Bilder:






Technische Zeichnung:

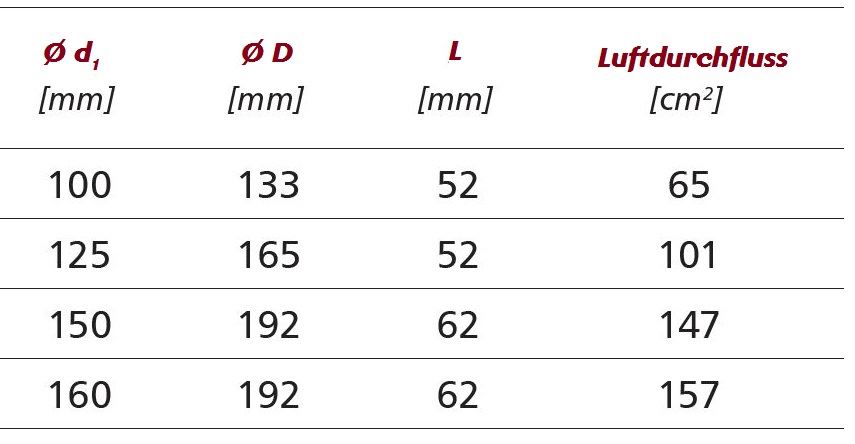

Außengitter aus Edelstahl mit Gummilippe - geeignet für Wickelfalzrohre

Dieses Lüftungsgitter ist aus hochwertigem Edelstahl. In der Mitte befindet sich ein verzinktes Stahlgitter, das so konzipiert ist, dass keine Vögel, Mäuse etc. in das Lüftungsrohr eintreten können. Dieses Lüftungsgitter sorgt für einen Eleganten und gleichzeitig dezenten Abschluss. Im Lieferumfang befinden sich 2x Schrauben und Dübel sowie eine Gummidichtung. Außerdem befindet sich an der Rückseite ein Flansch um das Rohr aufzuschieben.

Weitere Infos:
- hochwertiges Edelstahl Abluftgitter
- verzinktes Stahlgitter
- mit Flansch auf der Rückseite
- 2 Schrauben und Dübel zur Befestigung im Lieferumfang enthalten
- inklusive Gummidichtung



Zechnische Zeichnung:










Lüftungsgitter / Ablufthaube mit Wetterschutz und Gitter



Abluft bzw. Zuluftgitter aus Edelstahl rund, mit Insektennetz und Flansch sowie Schirm (Wetterschutz). Das Lüftungsgitter ist zur Befestigung an der Außenwand vorgesehen. Dieses wird an der Außenwand verschraubt oder in einen Luftkanal mit gleichem Durchmesser eingeschoben. Das Lüftungsgitter kann sowohl für die Abluft als auch für die Zuluft in Wohn- oder Geschäftsräumen wie z.B. Küchen, Badezimmer, Toiletten, Büros, Geschäften, Garagen usw. verwendet werden.

Die Abschirmung/Haube bietet Schutz gegen jegliche Wetterbedingungen. Das Stahlnetz im inneren sorgt dafür, dass keine Vögel, Mäuse etc. in das Lüftungsrohr eindringen können.

Weitere Infos:
- hochwertig verarbeitetes Edelstahlgitter
- Inkl. Schrauben und Dübel
- Inkl. Dichtungsgummi
- Mit Flansch auf der Rückseite

Technische Zeichnung:

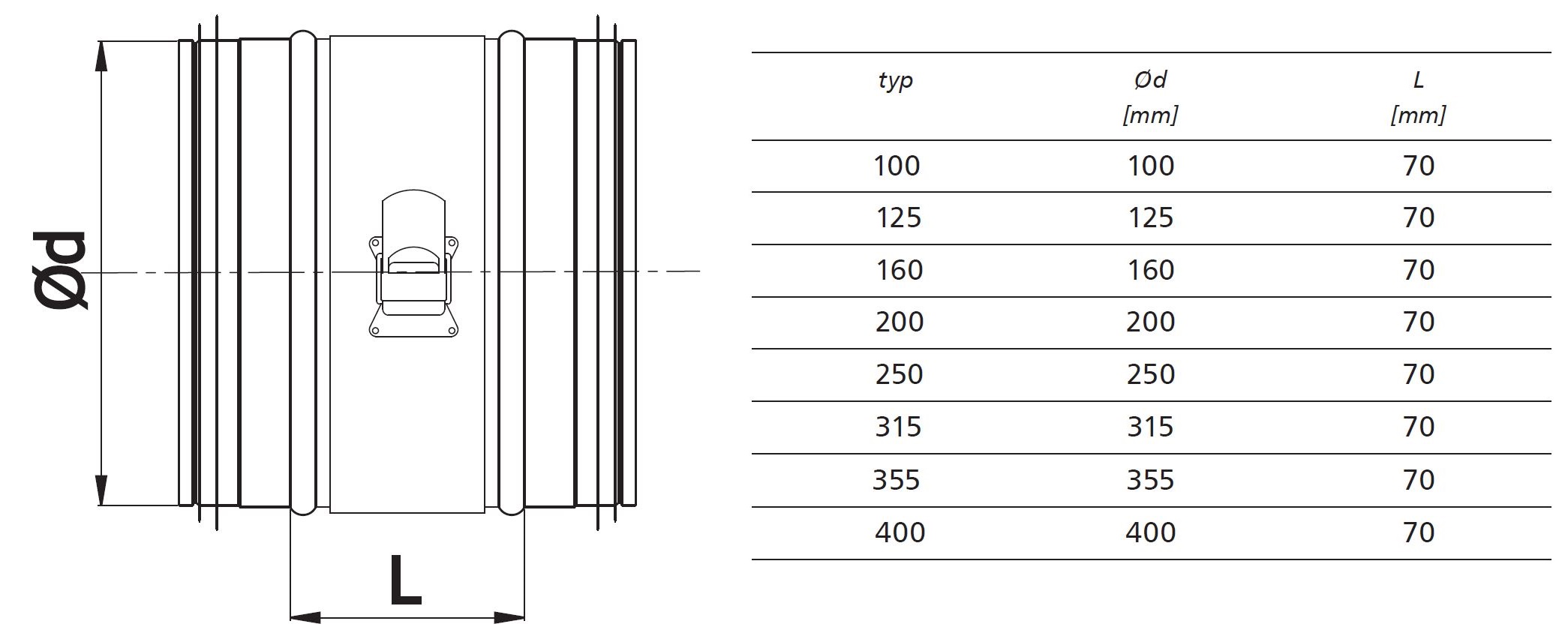

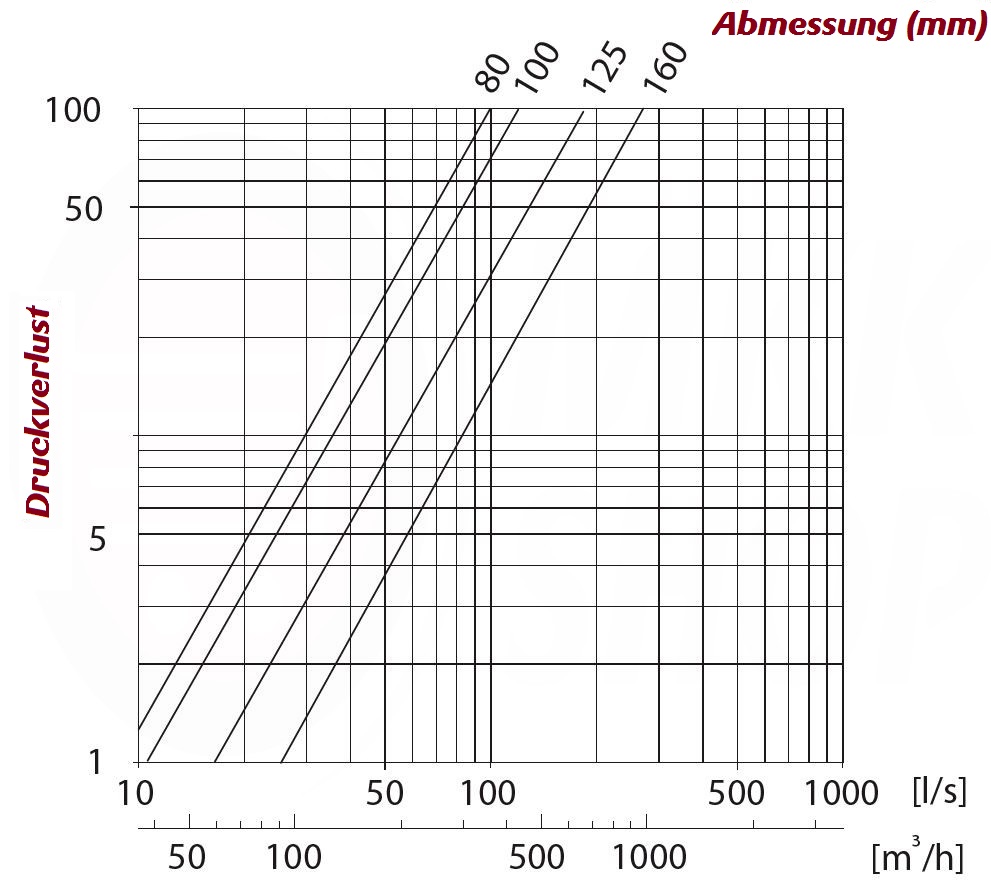

Luftfiltereinsatz für Wickelfalzrohr mit Schnellverschluss und Doppellippendichtung

Dieser Luftfiltereinsatz wir dazu verwendet, die Zu- bzw. Abluft in Wickelfalzrohren zu filtern. Der Filter ist beidseitig mit einem verzinktem Stahlgitter gesichert und besteht aus einem Filtereinsatz der Klasse EU4. Das Rohrgehäuse besteht aus verzinktem Stahlblech und ist auf beiden Seiten mit einer Doppellippendichtung ausgestattet. Die Dichtung ist mit in dem Rohr eingepresst! Dies garantiert kräftigen Halt an den passenden Gegenstücken und sorgt dafür, dass keine Luft ungewollt austritt! Dank der Anschlagwölbung ist zudem der richtige sitz mit dem Wickelfalzrohr gewährleistet. Durch die Konstruktionsweise dieses Filters sparen Sie sich viel Arbeit, denn um den Filtereinsatz zu wechseln, müssen Sie nicht das ganze Rohrsystem, an dem der Filter angeschlossen ist, demontieren sondern nur die Schnellverschluss Schelle öffnen, den Filter herausnehmen und den neuen Filter wieder einsetzen. Das ist wirklich kinderleicht und erspart Ihnen einiges an Arbeit und vor allem eine erhebliche Kosten bzw. Zeitersparnis!
Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

Vorteile:
- Zeit bzw. Kostenersparnis
- gut abdichtende EPDM Kautschuk Doppellippendichtung
- Filtereinsatz schnell wechselbar

Technische Daten:

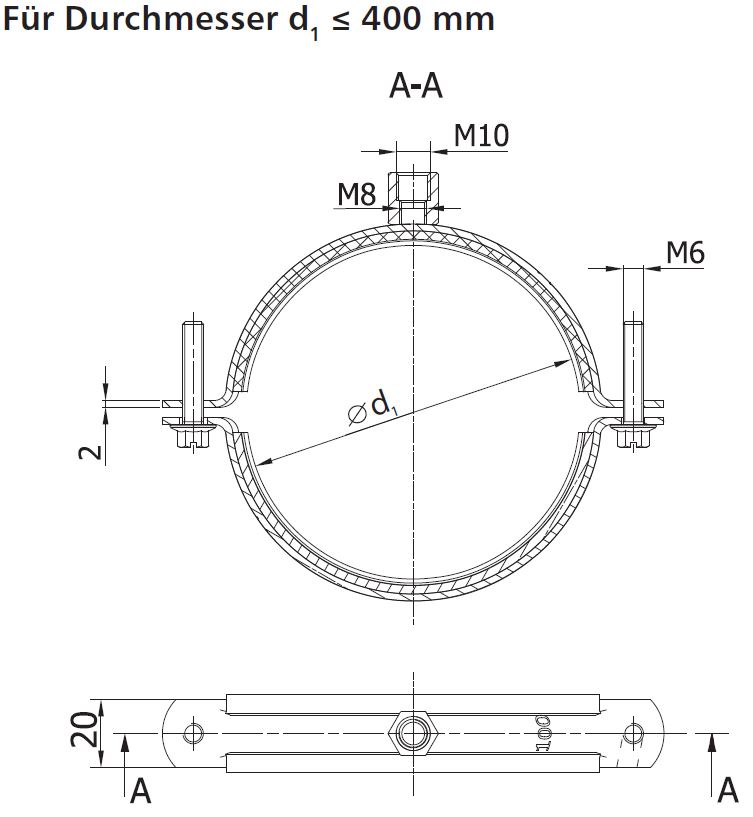

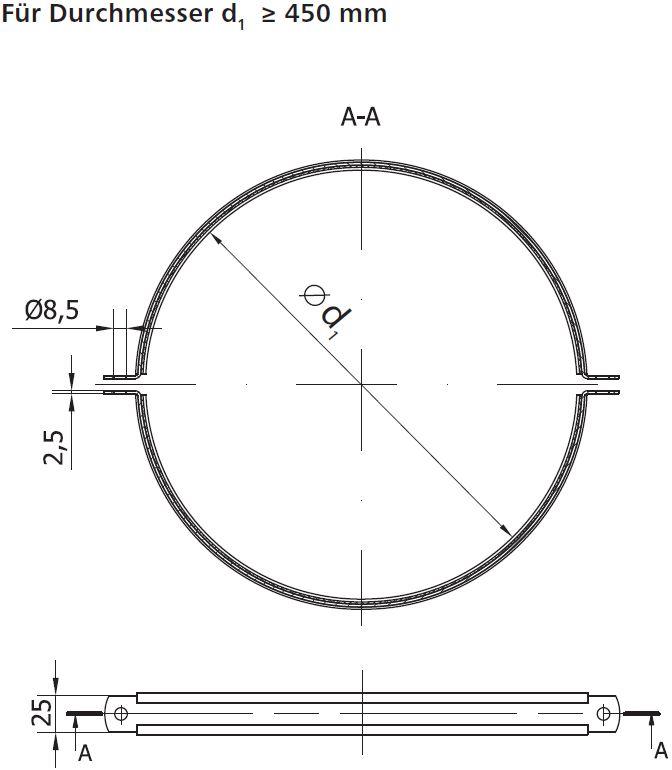

Rohrschelle Wickelfalzrohr mit Gummidichtung

Mit einer Rohrschelle können alle Arten von Lüftungsrohren Wickelfalzrohren Flexrohren an Decken, Wände etc. montiert werden. Die Schelle besteht aus verzinktem Stahlblech und ist mit einem Gummi versehen. Durch diese Gummimanschette wird eine Vibration oder andere Übertragungen wie Schall verringert. An einer Seite der Schelle befindet sich ein aufgeschweißtes Gewinde mit zwei Stufen. (M8 /M10) Dies kann dafür genutzt werden, um eine Gewindestange oder Stockschraube daran zu befestigen. Dadurch, dass diese Rohrschelle eine Gummimanschette hat, eignet diese sich sehr gut zur Befestigung von Lüftern, Wickelfalzrohren, Filter usw.
Durch die Schlitz- bzw. Kreuzschraube steht bei dieser Rohrschelle einer einfachen und schnelle Montage nichts mehr im Weg!

Vorteile:
- mit Gummimanschette aus EPDM
- sehr einfache Montage
- Mit 2 Stufen Gewinde M8 / M10
Weitere Informationen:
- viele verschieden Durchmesser
- Mit Kreuzschlitz Schraube
- weitere Größen auf Anfrage




Technische Zeichnung:

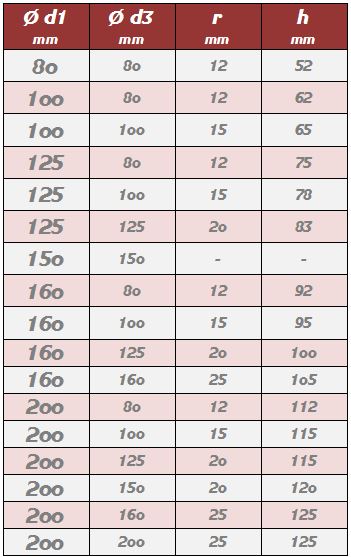

Sattelstutzen 90° T-Stück mit Doppellippendichtung

Unser Sattelstutzen besteht aus verzinktem Stahlblech. Dieser wird mit einer Lippendichtung geliefert. Das Highlight ist, dass die Dichtung am Ende mit eingepresst ist, somit kann die Dichtung nicht versehentlich abrutschen oder verloren gehen. Dadurch, dass die Lippendichtung mit am Sattelstutzen eingepresst ist, verschließt diese dicht mit dem passenden Gegenstück / Wickelfalzrohr und sitzt extrem fest. Die Montage ist denkbar einfach und benötigt keine besonderen Vorkenntnisse.
Am Wickelfalzrohr Sattelstutzen befindet sich zudem eine Anschlagwölbung, diese verhindert, dass das Rohr zu weit aufgeschoben wird. Die Dichtung besteht aus hochwertigem EPDM Kautschuk.

Wichtige Vorteile:
- sehr gut abdichtende EPDM Kautschuk Doppellippendichtung
- verzinktes Stahlblech

Technische Zeichnung:





Revisionsöffnung für Wickelfalzrohr mit Dichtung

Diese Revisionsklappe ist für Wickelfalzrohre. An dem Gegenstück ist eine Schaumstoffdichtung, diese sorgt dafür, dass mit dem passenden Gegenstück der Revisionsdeckel gut abdichtet. Zum Lieferumfang gehört zudem eine Schablone, die das Ausschneiden der Öffnung erleichtert.

Vorteile:
- Inklusive Schablone zum Ausschneiden der Öffnung
- mit Rotem Drehverschluss
- mit Schaumstoffdichtung

Weitere Infos:
- Revisionsklappe zur Wartung, Reinigung des Wickelfalzrohrs
- für viele Durchmesser
- ein muss für jede gute Lüftungsanlage

Temperaturbeständig: -30°C bis +120°C

Weitere Größen auf Anfrage

Technische Daten:











Ø nom
[mm]		 A
[mm]		 B
[mm]

Durchmesser
Bereich
80 180 80 76-85
100 180 80 96-105
125 180 80 121-130
150 200 100 130-155
160 200 100 156-190
200 200 100 191-240
250 200 100 241-300
315 250 150 304-360
355 250 150 341-380
400 250 150 381-420
450 300 200 421-470
500 300 200 471-530







Mindestabmessungen der Zugangsöffnung für runde Kanäle



Kanal Nenndurchmesser
[mm] D		 Minimale Öffnung
Abmessungen in der Kanalwand
[mm] AxB
100 ≤ D < 200 180 x 80
200 ≤ D < 315 200 x 100
315 ≤ D < 500 300 x 200
500 < D 500 x 300













Luftstromregler

Dieser Blendendämpfer ist für eine reibungslose Steuerung des Luftstroms in Ihrem Lüftungssystem. Dieser ist sowohl für die Zuluft wie auch für die Abluft einsetzbar. Der abnehmbare Schlüssel sowie der Irisblendenmechanismus ermöglichen eine stufenlose Öffnung des Durchmessers.
Somit können Sie den Luftstrom ohne Induktionsgeräusche drosseln. Dieses Produkt verfügt über zwei Messanschlüsse als direkte Schnittstelle für einen Luftstrommesser.
Der Luftstromregler kann auf vollen Umfang geöffnet werden und hat ein maximales Schließverhältnis von ca. 25% des nominalen lichten Durchmessers.

- Luftstromregler für Lüftungssysteme
- Irisblende
- 2 Messanschlüsse
- stufenloses Öffnen und Schließen
- geräuscheloses Einstellen der Öffnung
- Schnittstelle für Luftstrommessung

Material: verzinktest Stahlblech - EPDM Gummidichtung

Technische Daten:


















Größe Ød1nom ØD L A B
80 mm 80 mm 125 mm 120 mm 35 mm 22 mm
100 mm 100 mm 165 mm 110 mm 30 mm 32 mm
125 mm 125 mm 188 mm 110 mm 30 mm 32 mm
150 mm 150 mm 230 mm 110 mm 30 mm 40 mm
160 mm 160 mm 230 mm 110 mm 30 mm 35 mm
200 mm 200 mm 285 mm 110 mm 30 mm 42 mm

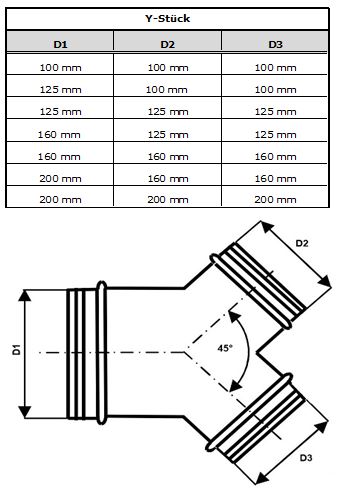

Y-Stück

Wir bieten Ihnen hier ein Y-Stück mit einer EPDM Dichtung für Absauganlagen und Lüftungssysteme. Es ist geeignet für Industrie und Haushalt ideal zur Verbindung mit Wickelfalzrohre, Aluflex-Rohre, Lüftungsschläuchen, Thermoflexrohre und andere.


Technische Daten:

Material: verzinkter Stahl
Dichtung: EPDM
Maße: siehe technische Zeichnung



Technische Zeichnung
