Basismodell 3D (STP)
Detailliertes 3D-Modell (STP)
2D Zeichnung (DXF)
AGB Paket (ZIP)
Grundlegende Werkzeugdaten (ZIP)

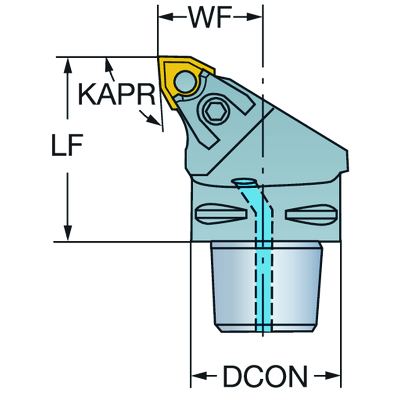

DownloadTechnische Illustrationen
Produktdaten
Werkzeugschneidenwinkel(KAPR_1)
95°
Anlaufwinkel(PSIR)
-5°
Klemmtypcode(MTP)
Keilklemmung
Einsatzart(CUTINT_MASTER)
WNMG 060408
Anschluss - Maschinenseite(ADINTMS)
Coromant Capto (Bolzen- und Segmentklemmung) - Größe C4
Maximaler Rampenwinkel (RMPX)
0°
Werkstückseitenkörperwinkel (BAWS)
0°
Maschinenseitiger Körperwinkel(BAMS)
0°
Maximaler Überhang (OHX)
50 mm
Hand (HAND)
Rechts
Kühlmittelaustrittsart(CXSC)
dezentraler Ausgang mit Düsen, verstellbar
Kühlmitteleinstiegsart(CNSC)
axial konzentrischer und radialer Eintritt
Kühlmitteldruck(CP)
10 bar
Anschlussdurchmesser maschinenseitig(DCONMS)
40 mm
Funktionslänge(LF)
50 mm
Funktionsbreite(WF)
27 mm
Funktionshöhe(HF)
0 mm
Orthogonaler Spanwinkel(GAMO)
-6°
Neigungswinkel(LAMS)
-6°
Drehmoment(TQ)
3,5 Nm
