Syr Trinkwasser Sicherheitsgruppe Syrobloc Typ 24 Plus LF 3/4" für den Anschluss von geschlossenen Trinkwassererwärmern nach DIN 1988, wahlweise in 6 bar, 8 bar und 10 bar mit/ohne Manometer

Produkt

Syr Trinkwasser Sicherheitsgruppe SYRobloc Typ 24 Plus LF (bleifrei) 3/4" für den Anschluss von geschlossenen Trinkwassererwärmern nach DIN 1988

Die SYRobloc-Sicherheitsgruppe 24 Plus dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers

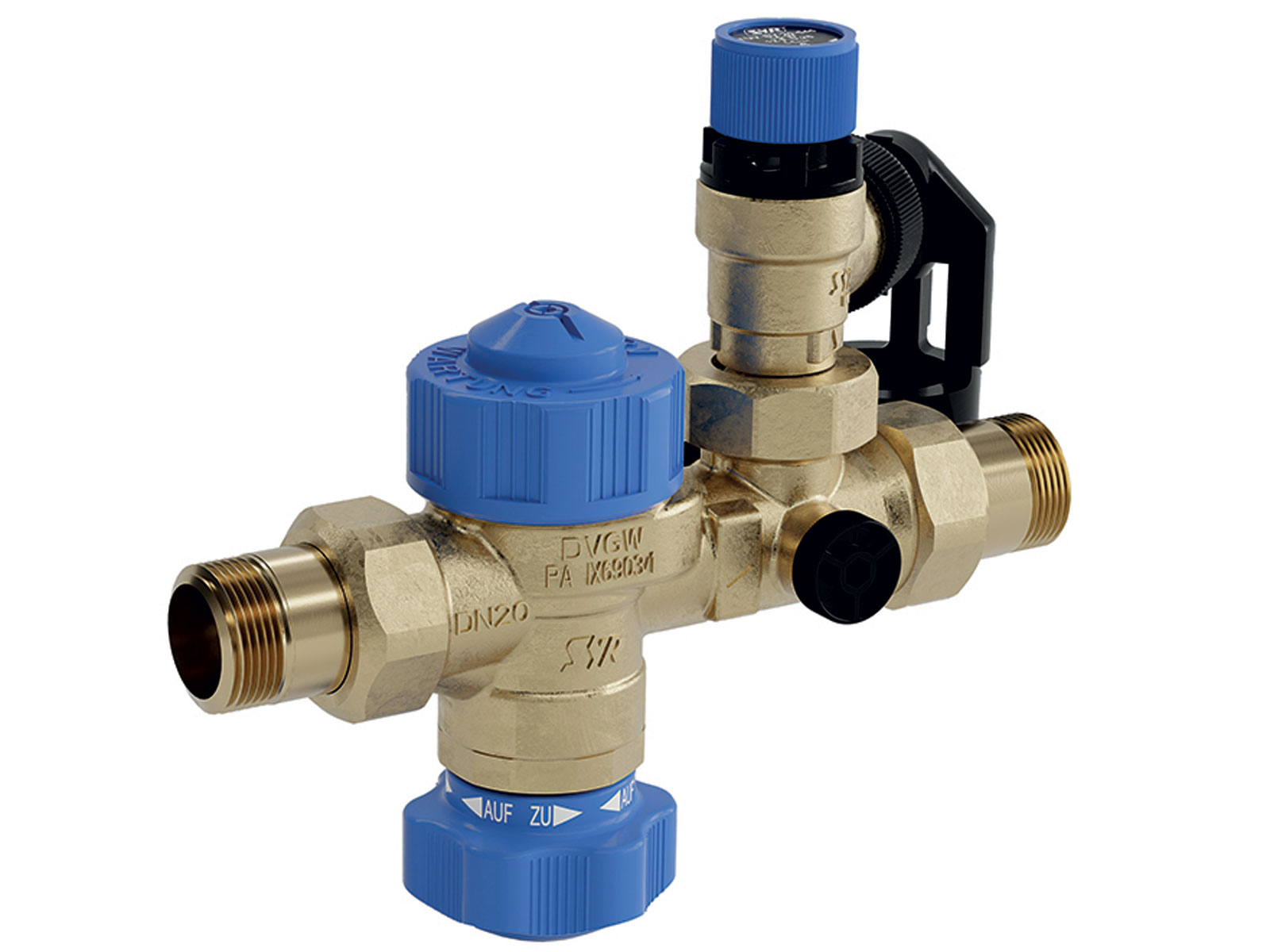

Die SYRobloc-Sicherheitsgruppe 24 Plus besteht aus Absperrventil und Rückflussverhinderer mit Prüfvorrichtung, Manometeranschluss und Membran-Sicherheitsventil sowie Ablauftrichter mit Rohrunterbrecher, der das Rücksaugen des Ablaufwassers verhindert.
Ansprechdruck wahlweise: 6 bar, 8 bar oder 10 bar
Dimension DN 20: Beidseitig Verschraubung G 3/4
Ausführung: Comfort A25 (ohne Isolierung)

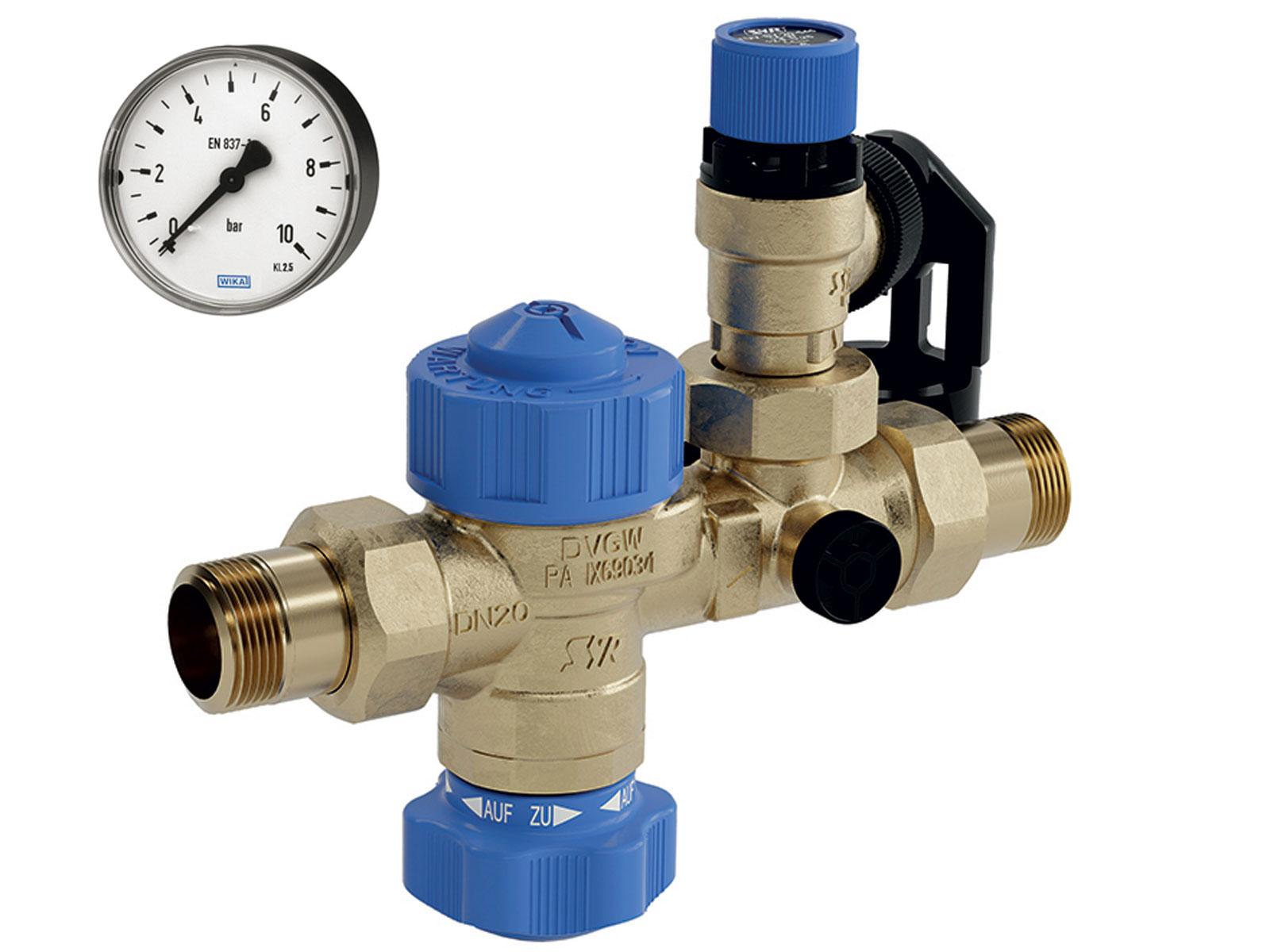

Zubehör optional: Wika Manometer Ø 63 mm, G 1/4, >10 bar, Anschluss hinten

Ausführungen

Beschreibung Lieferumfang Versand

Syr Trinkwasser Sicherheitsgruppe Syrobloc Typ 24 Plus LF (bleifrei) 3/4" für den Anschluss von geschlossenen Trinkwassererwärmern nach DIN 1988

Die SYRobloc-Sicherheitsgruppe 24 Plus dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers

Ausführung

Die SYRobloc-Sicherheitsgruppe 24 Plus besteht aus Absperrventil und Rückflussverhinderer mit Prüfvorrichtung, Manometeranschluss und Membran-Sicherheitsventil sowie Ablauftrichter mit Rohrunterbrecher, der das Rücksaugen des Ablaufwassers verhindert.
Das leicht austauschbare Membran-Sicherheitsventil mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar

Einbau

Der Ansprechdruck des Sicherheitsventils darf den zulässigen Betriebsdruck des TWE’s nicht überschreiten. Die Dimensionierung der Sicherheitsgruppe ist abhängig vom Inhalt bzw. der Heizleistung des Trinkwassererwärmers.
SYRobloc 24 wird eingesetzt, wenn der Versorgungsdruck 80% vom Ansprechdruck des Sicherheitsventils nicht überschreitet. Liegt er darüber, kommt SYRobloc 25 zum Zuge die einen Druckminderer beinhaltet.

Montage

Die SYRobloc-Sicherheitsgruppe muss immer vor dem TWE, unter Beachtung der Fließrichtung und spannungsfrei in die vorher gut durchgespülte Kaltwasserzuleitung eingebaut werden. Die besondere Ausführung der Gruppe ermöglicht die Montage als Eck- und Durchgangsform in waagerechte und – unter der Bedingung, das die Durchflussrichtung von unten nach oben verläuft – auch in senkrechte Leitungen.
Der Einbau der SYRobloc ist so durchzuführen, dass sich zwischen Sicherheitsventil und TWE keine Absperrarmaturen, Verengungen und Siebe befinden. Die Armatur sollte für Wartungs- und Servicearbeiten gut zugänglich sein, daher sollte die Sicherheitsgruppe oberhalb des TWE angeordnet werden. Dieser Einbauort ermöglicht den reibungslosen Austausch des Sicherheitsventils ohne vorherige Entleerung des TWE`s.

Wartung

Für eine dauerhafte Funktion der SYRobloc-Sicherheitsgruppe ist es ratsam, die Wartungsarbeiten entsprechend DIN 1988, Teil 8, regelmäßig durchzuführen. Sitz und Dichtung des Sicherheitsventils lassen sich ohne Druckveränderung reinigen. Ebenso problemlos gestaltet sich der Austausch des Edelstahlsitzes. Die Nenngröße DN 20 erlaubt das Auswechseln des Rückflussverhinderers ohne Entleerung des TWE. Das bauteilgeprüfte Austauschsicherheitsventil 2115.1 ermöglicht eine Erneuerung ohne Ausbau der kompletten Armatur.

Daten

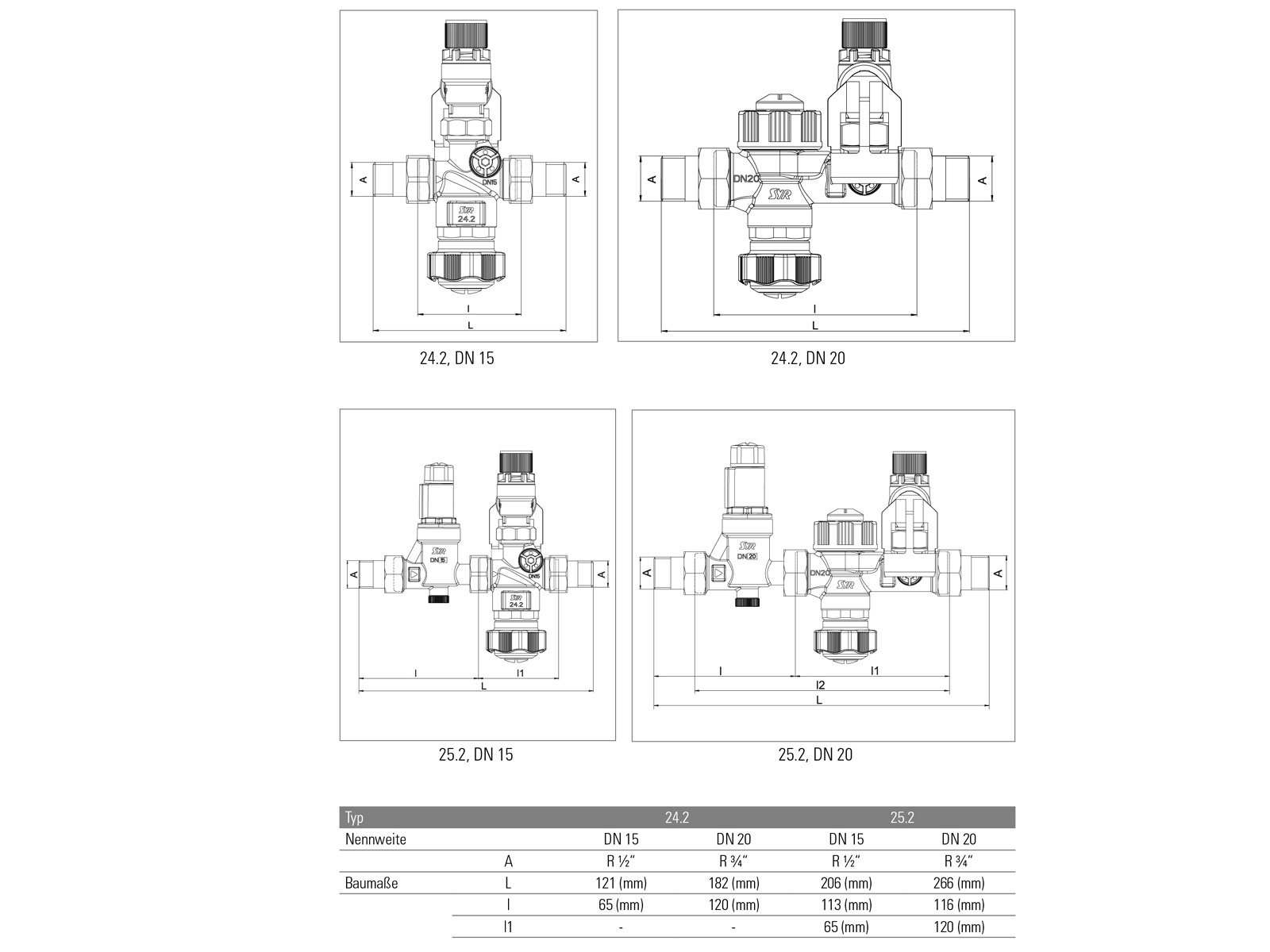

Dimension DN 20: Beidseitig Verschraubung G 3/4
Eingangsdruck: 10 bar nach DIN EN 1488
Betriebsdruck: max 80% des Ansprechdrucks vom Sicherheitsventil
Betriebstemperatur: max. 30 °C Eintrittstemperatur
Ansprechdruck wahlweise: 6 bar, 8 bar oder 10 bar
Medium: Trinkwasser
Durchflussleistung: 4,0m³/h bei Δp 1,0 bar
Einbaulage: beliebig
Bauteilprüfung: TÜV-SV-05-545-DN-W-p
Schallschutzprüfung: PA-IX 1794/I
DVGW: DVGW NW-6311AP2713
Zulassung: DIN-DVGW
Sicherheitsgruppe bestehend aus: Absperrventil, Rückflussverhinderer mit Prüfeinrichtung, Membran Sicherheitsventil und neuem, verlängerbarem Ablauftrichter.
Material: Gehäuse aus Pressmessing, Kappe des Ventils aus glasfaserverstärktem Kunststoff. Sitz des Sicherheitsventils aus Edelstahl
Ausführung: Comfort A25 (ohne Isolierung)
Zubehör optional: Wika Manometer Ø 63 mm, G 1/4, >10 bar, Anschluss hinten

Artikelnummer: 0024.20.050 - 0024.20.051 - 0024.20.052
