Dieses Spannungsreglermodul wandelt eine Wechselspannung im Bereich von 6...22 V~ in eine geglättete und stabilisierte Gleichspannung um. Diese Ausgangs-Gleichspannung kann mithilfe eines Potentiometers im Bereich von 3...19 V- eingestellt werden. Im Modellbahnbereich gibt es viele Verbraucher (Schaltungen, Module, LEDs uvm.) die mit Gleichstrom angesteuert werden. Mit diesem Spannungsregler können Sie aus Ihrem Modellbahn-Trafo (meist im Zubehör mit Ausgang 14-19V Wechselstrom) nun auch zusätzlich Gleichstrom fließen lassen. Einfach zwischen die Trafoausgänge und den Verbrauchern anschließen.
Technische Details: Eingang: 6...35 V DC oder 6...22V AC
Ausgang bei Eingang DC: 3...30 V DC (mit Poti einstellbar)
Ausgang bei Eingang AC: 3...19 V DC (mit Poti einstellbar)
Ausgangsstrom: max. 2,5 A
bei großer Last für ausreichend Kühlung sorgen
Anschluss: Schraubklemmen
mit Status LED
Maße (LxBxH): 51x26x25 mm
fertig aufgebautes Modul

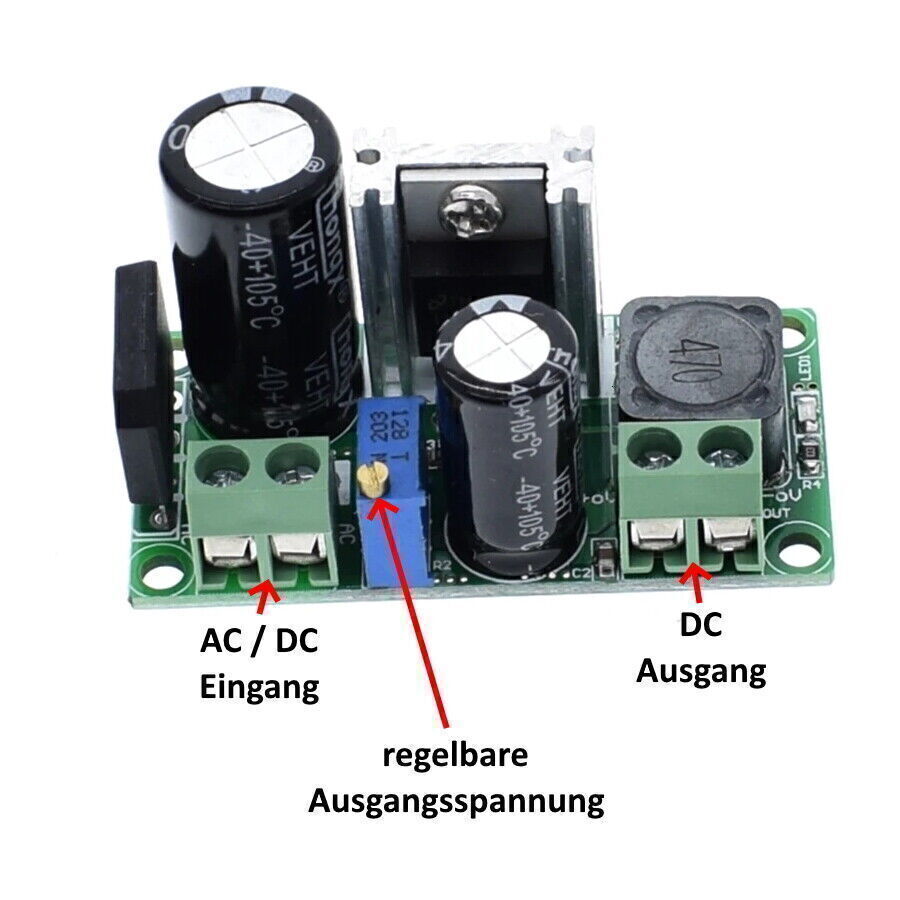

Das Poti ist das blaue Bauteil auf der Platine. Das ist ein Trimmpotentiometer. Oben ist eine Schraube, mit der man die Spannung sehr fein und genau einstellen kann. Nach Links drehen - verringert die Ausgangsspannung Nach Rechts drehen - erhöht die Ausgangsspannung Da es sich um ein sehr feines Gewinde handelt, muss man, entsprechend viele Umdrehungen machen, bis die gewünschte Spannung erreicht ist.
Die Eingangsspannung muss 3V über der max. Ausgangsspannung liegen, um eine stabile Ausgangsspannung sicherzustellen. z.B. Eingang 12V max. Ausgang 3-9V oder Eingang 24V max. Ausgang 3-21V
|
