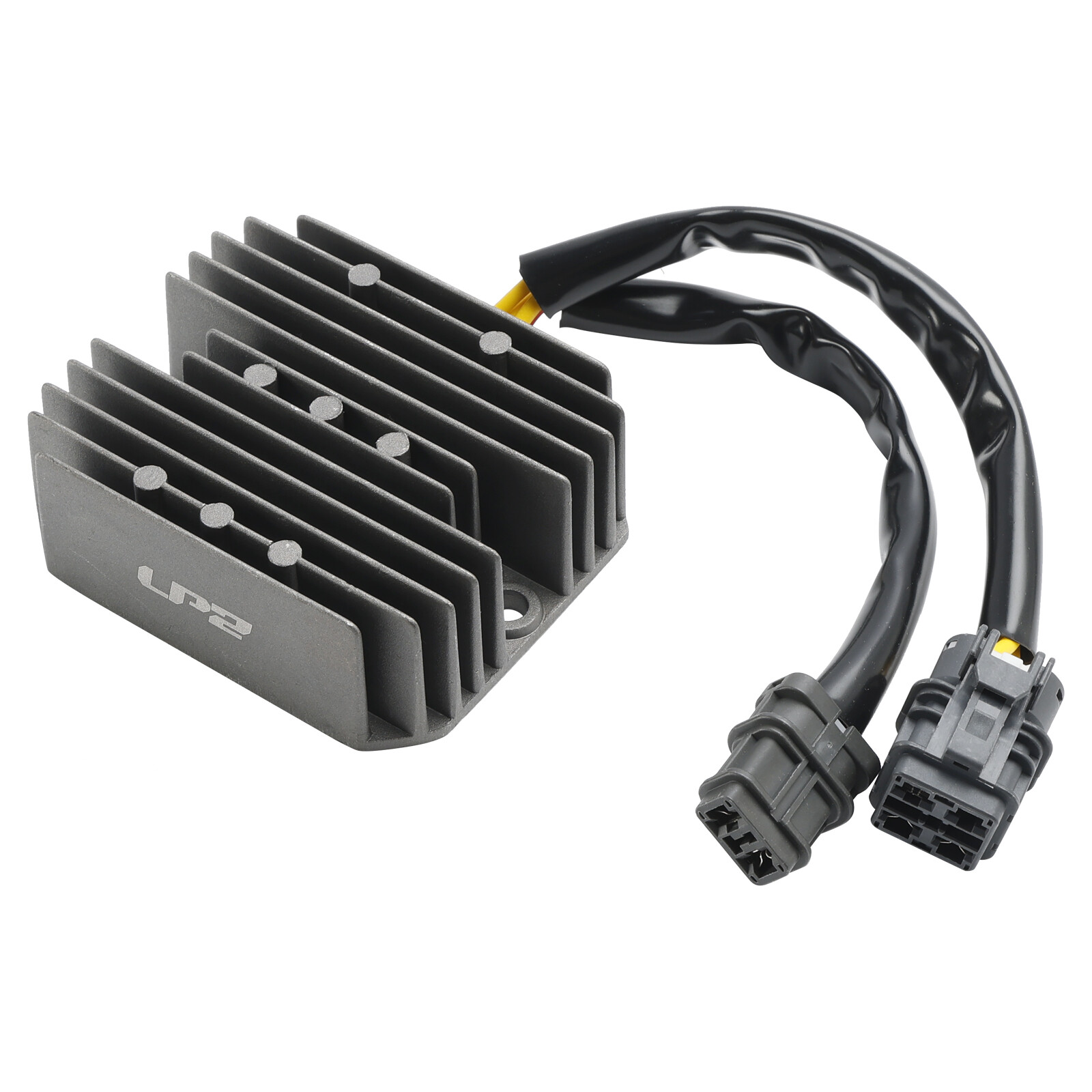

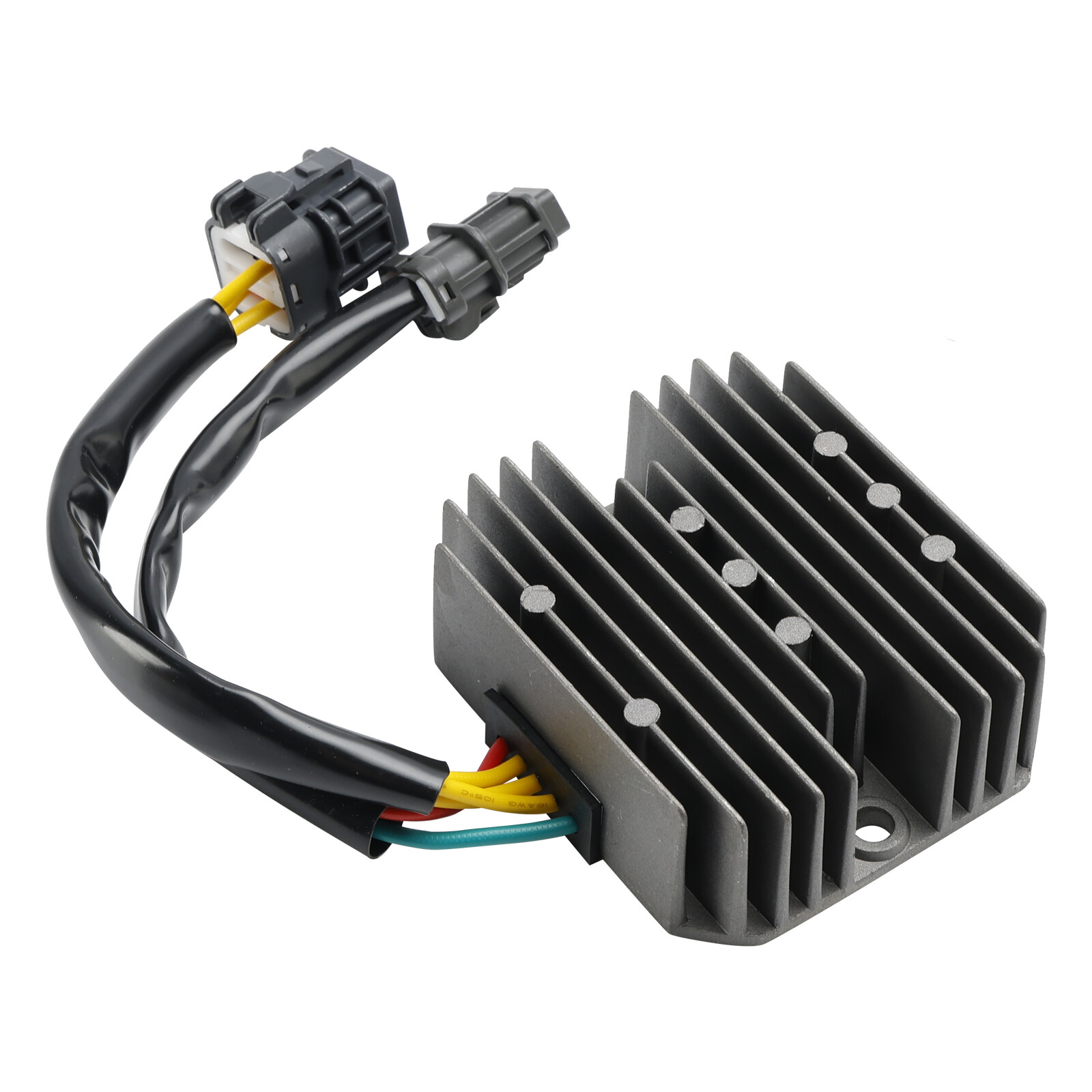

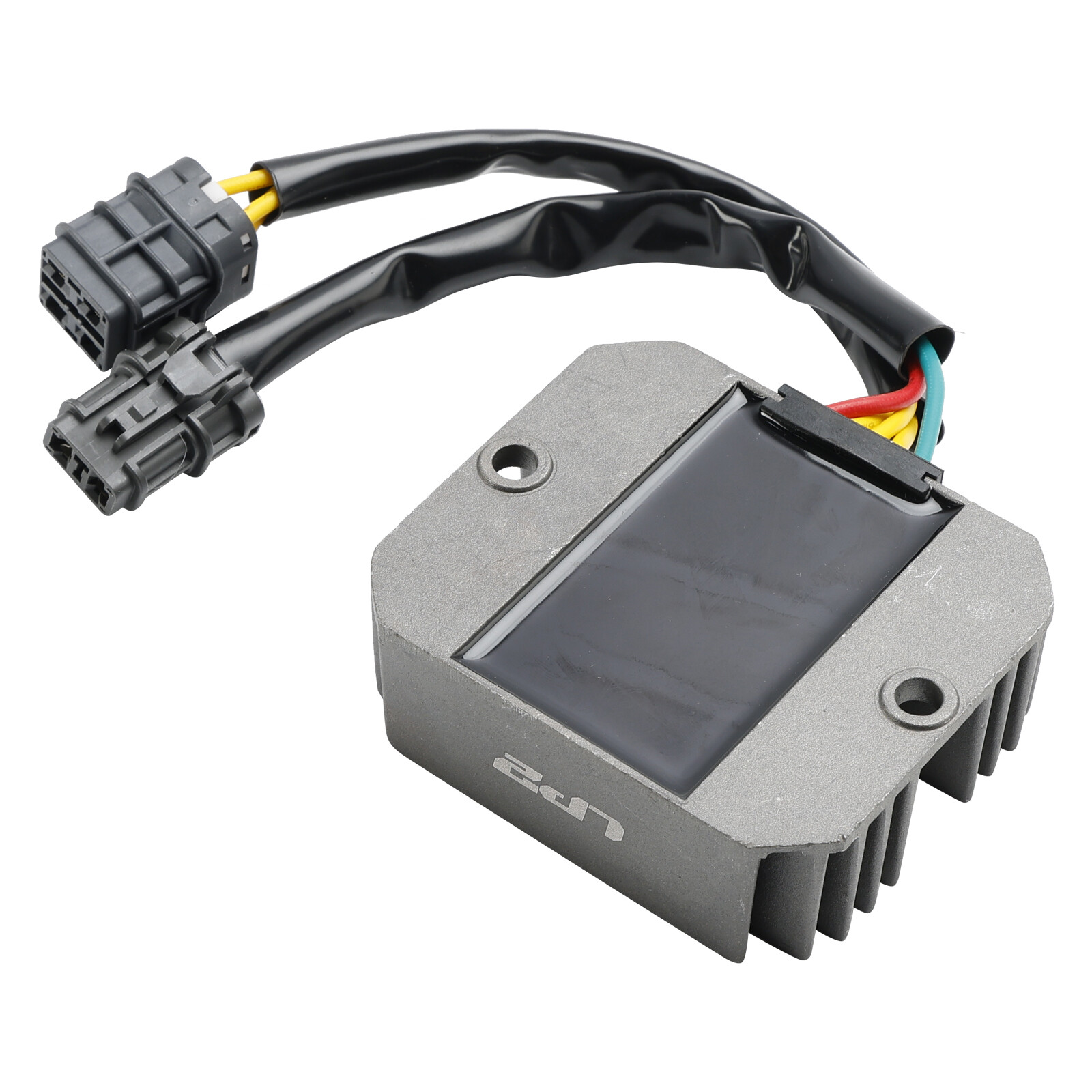

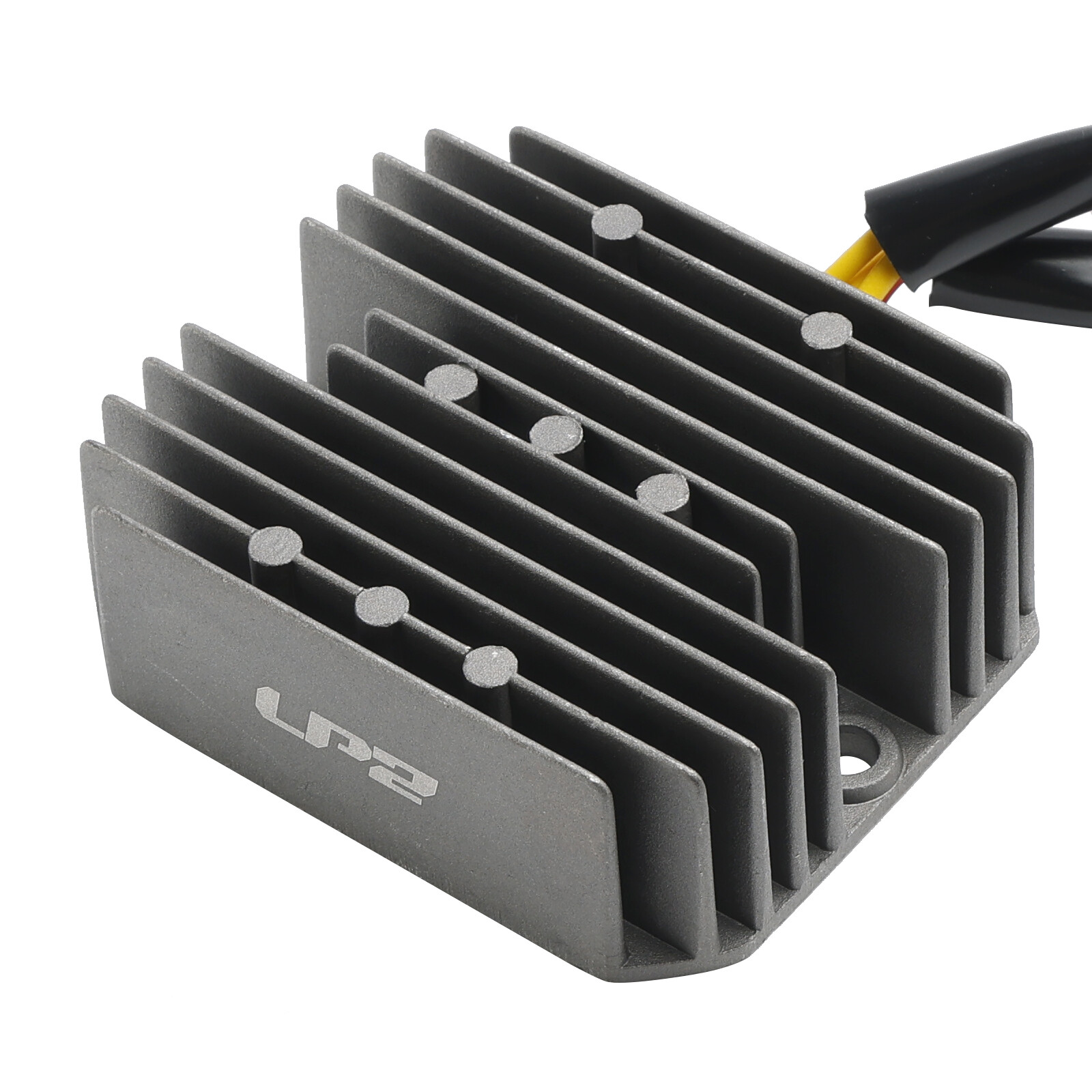

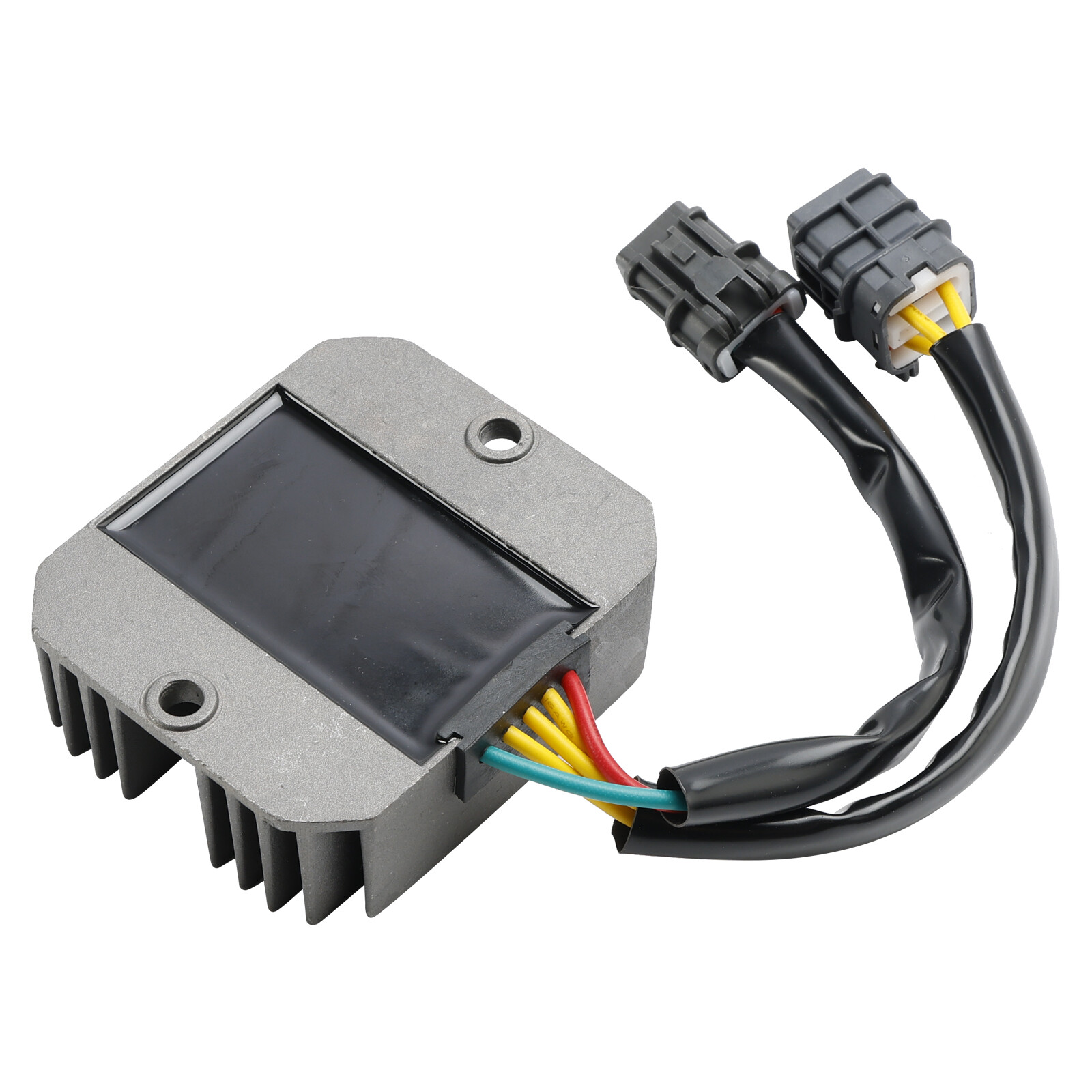

5-Wire Charging Regulator Rectifier Fit for Aeon 400 419 420 Crossland 400 Cobra 400 - AEO-31600215-000

Features:
OEM quality, direct replacement to your original unit.
Perfect fit and ready to install.
Always use a sealant to mount the cable gland joint.
All products shipped are tested.
Instruction is NOT included.

Attention:
This regulator is not suitable for lithium-ion batteries! The battery or other electric parts can be damaged!

Specifications:
Condition: Aftermarket 100% Brand New
Quanity: 1 PC
Type: Regulator / Rectifier

Other specifications:
Number of wires: 5

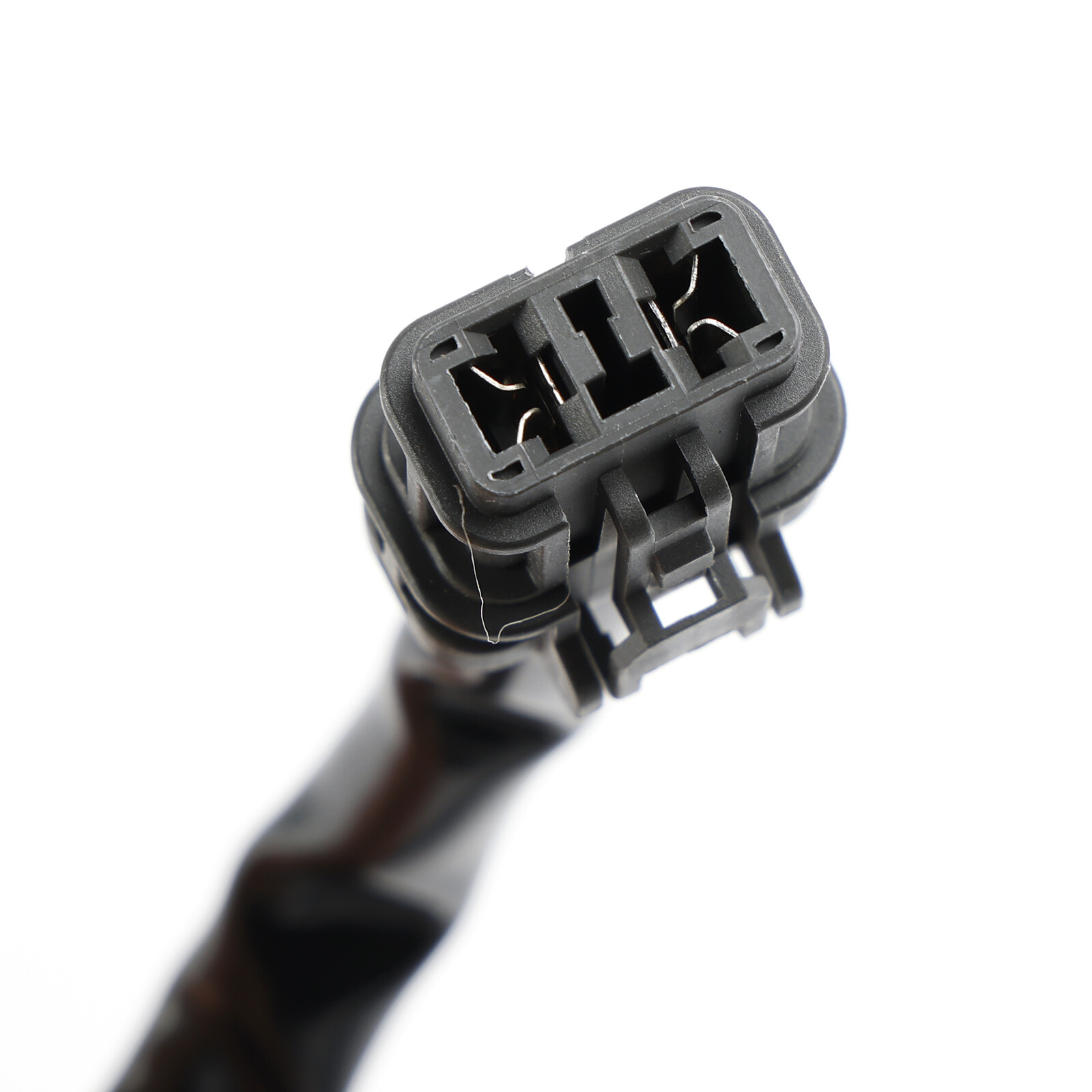

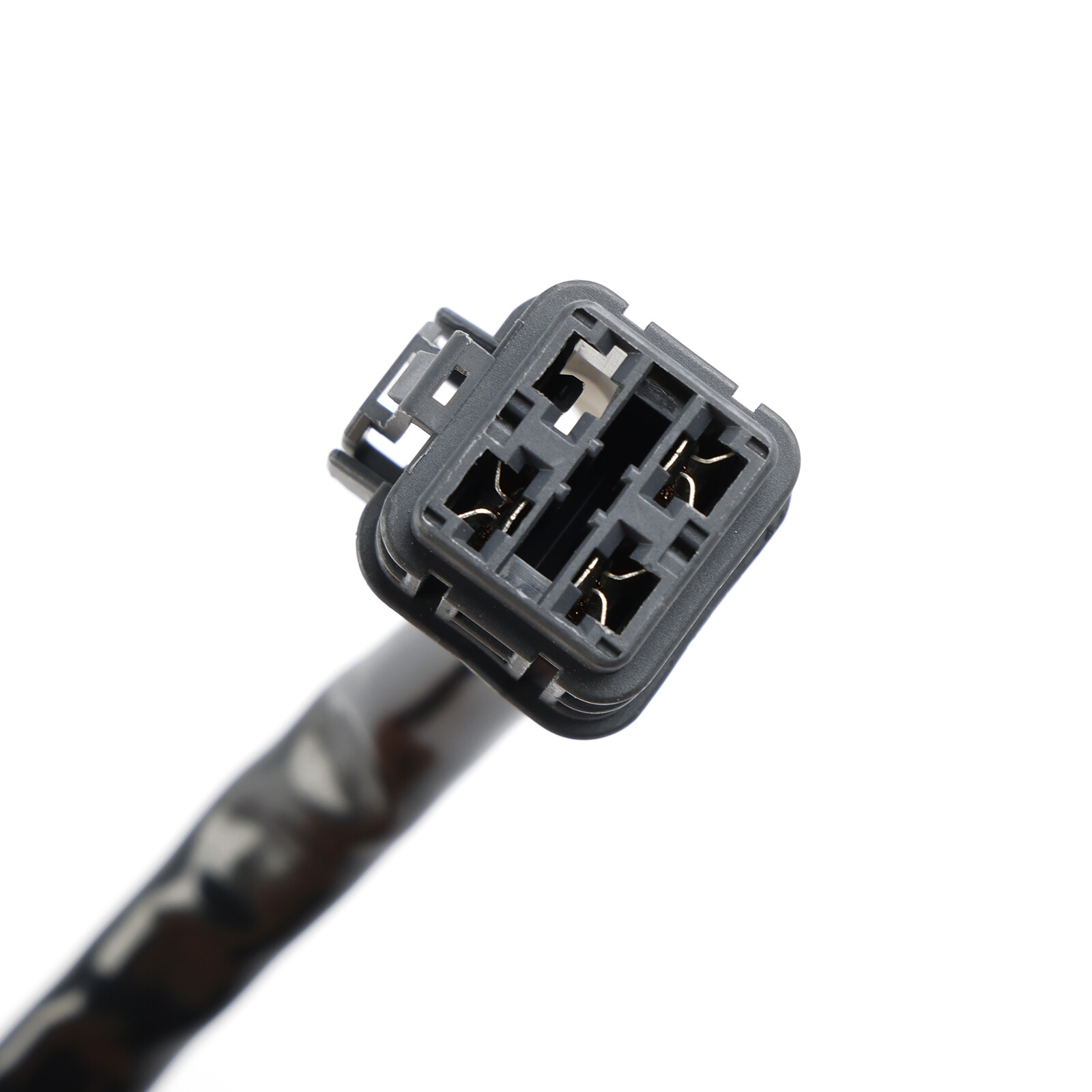

Number of plugs: 2
Number of pins: 2 + 3

Please compare the number of pins and plugs with the old part before purchasing.

Wiring Diagram:
Yellow - Alternator Coil
Yellow - Alternator Coil
Yellow - Alternator Coil
Red - Battery (+)
Green - Ground

Replacement Part Number:
31600215-000
AEO-31600215-000

Fits Make/Model:
Fit for Aeon ATV Cobra 300 S
Fit for Aeon ATV Cobra 400 (Vergaser)
Fit for Aeon ATV Crossland 350RX ab 2010
Fit for Aeon ATV Crossland 350X4 4x4
Fit for Aeon ATV Crossland 400 4x4 ab 2012
Fit for Aeon ATV Crossland 400 RX ab 2012
Fit for Aeon ATV Cobra 419 LOF SX / SM
Fit for CYR ATV Route 451
Fit for GOES ATV 360 Max 4x2 (Aeon)
Fit for GOES ATV 360 Max 4x4 (Aeon)
Fit for GOES ATV G400s (Aeon)

(Compatibility Chart is for reference ONLY!!!)
(Please Compare with Your faulty unit and the image we provided to Decide Fitment)

Package includes:
1x 5-Wire Regulator Rectifier

Note:
Signs that your regulator needs replacing:
Depending on the location of the regulator rectifier, the part can easily overheat. Other causes for a dead regulator rectifier center on the battery. Ground connections are important for good voltage, and if there is a faulty voltage, the regulator rectifier can run hot. Bad grounding, corroded battery connection and poor or loose battery connections will cause faulty voltage too.

There are generally two ways for the regulator rectifier to fail:
The first deals with diode burnout, resulting in battery drain. It is easy to assume that the issue is a bad battery because of symptoms such as dimming headlights and poor starts. Checking the voltage with a voltmeter versus relying on symptoms alone will prove highly beneficial. If the voltage drops below 13 volts, the motorcycle will begin to drain the battery and eventually the engine will stop. Check for bad connections and corrosion; these can also cause voltage issues.
The other failure type is shunt regulator burnout, where the regulator rectifier fails to control the voltage, resulting in battery overcharge. Again, a voltmeter will be useful for diagnosis. Though generally, readings above 17 volts mean the regulator rectifier is not converting the excess power correctly and all of that excess voltage may cause the headlights to become extremely bright and then blow.

The product on offer is an accessory or spare part and thus is not an original product of the vehicle manufacturer.
The name of the vehicle manufacturer is stated only as an indication of the determination of the product being offered as an accessory or spare part, to clarify, for which vehicle the product on offer fits.

Deutsch

5-Draht-Laderegler-Gleichrichter passend für Aeon 400 419 420 Crossland 400 Cobra 400 - AEO-31600215-000

Merkmale:
OEM-Qualität, direkter Ersatz für Ihr Originalgerät.
Perfekte Passform und einbaufertig.
Verwenden Sie immer ein Dichtungsmittel, um die Kabelverschraubung zu montieren.
Alle ausgelieferten Produkte sind getestet.
Eine Anleitung ist NICHT enthalten.

Achtung!
Dieser Regler ist nicht für Lithium-Ionen-Batterien geeignet! Die Batterie oder andere elektrische Teile können beschädigt werden!

Spezifikationen:
Zustand: Aftermarket 100% Brandneu
Menge: 1 PC
Typ: Regulator / Gleichrichter

Andere Spezifikationen:
Anzahl der Drähte: 5
Anzahl von Steckern: 2
Anzahl der Stifte: 2 + 3

Bitte vergleichen Sie die Anzahl der Stifte und Stecker mit dem alten Teil vor dem Kauf.

Stromlaufplan:
Gelb - Lichtmaschinenspule
Gelb - Lichtmaschinenspule
Gelb - Lichtmaschinenspule
Rot - Batterie (+)
Grün - Masse

Ersatzteilnummer:
31600215-000
AEO-31600215-000

Passt für Marke/Modell:
Passend für Aeon ATV Cobra 300 S
Passend für Aeon ATV Cobra 400 (Vergaser)
Passend für Aeon ATV Crossland 350RX ab 2010
Passend für Aeon ATV Crossland 350X4 4x4
Passend für Aeon ATV Crossland 400 4x4 ab 2012
Passend für Aeon ATV Crossland 400 RX ab 2012
Passend für Aeon ATV Cobra 419 LOF SX / SM
Passend für CYR ATV Route 451
Passend für GOES ATV 360 Max 4x2 (Aeon)
Passend für GOES ATV 360 Max 4x4 (Aeon)
Passend für GOES ATV G400s (Aeon)

(Die Kompatibilitätstabelle dient nur als Referenz!!!)
(Bitte vergleichen Sie mit Ihrem defekten Gerät und das Bild, das wir zur Verfügung gestellt, um zu entscheiden, Fitment)

Paket enthält:
1x 5-Draht-Regler-Gleichrichter

Anmerkung:
Anzeichen dafür, dass Ihr Regler ausgetauscht werden muss:
Je nach Lage des Reglergleichrichters kann das Teil leicht überhitzen. Andere Ursachen für einen defekten Regler-Gleichrichter liegen in der Batterie. Masseverbindungen sind wichtig für eine gute Spannung, und bei einer fehlerhaften Spannung kann der Reglergleichrichter heiß laufen. Eine schlechte Erdung, korrodierte Batterieanschlüsse und schlechte oder lockere Batterieverbindungen können ebenfalls zu einer fehlerhaften Spannung führen.

Im Allgemeinen gibt es zwei Möglichkeiten, wie der Reglergleichrichter ausfallen kann:
Bei der ersten handelt es sich um das Durchbrennen der Diode, was zu einer Entladung der Batterie führt. Aufgrund von Symptomen wie abgedunkelten Scheinwerfern und Startschwierigkeiten kann man leicht annehmen, dass es sich um eine defekte Batterie handelt. Eine Überprüfung der Spannung mit einem Voltmeter kann sich als sehr nützlich erweisen, anstatt sich nur auf die Symptome zu verlassen. Wenn die Spannung unter 13 Volt fällt, beginnt das Motorrad, die Batterie zu entladen, und schließlich bleibt der Motor stehen. Prüfen Sie auf schlechte Verbindungen und Korrosion; auch diese können zu Spannungsproblemen führen.
Die andere Fehlerart ist das Durchbrennen des Nebenschlussreglers, bei dem der Gleichrichter des Reglers die Spannung nicht kontrollieren kann, was zu einer Überladung der Batterie führt. Auch hier ist ein Voltmeter für die Diagnose nützlich. In der Regel bedeuten Werte über 17 Volt, dass der Gleichrichter des Reglers die überschüssige Energie nicht richtig umwandelt, und die überschüssige Spannung kann dazu führen, dass die Scheinwerfer extrem hell werden und dann durchbrennen.

Bei dem angebotenen Produkt handelt es sich um ein Zubehör- oder Ersatzteil und somit nicht um ein Originalprodukt des Fahrzeugherstellers.
Der Name des Fahrzeugherstellers wird nur als Hinweis auf die Bestimmung des angebotenen Produktes als Zubehör oder Ersatzteil angegeben, um zu verdeutlichen, für welches Fahrzeug das angebotene Produkt passt.
