Dieser Artikel verfügt über eine aktuelle Kalibrierung!
|
|
|
|

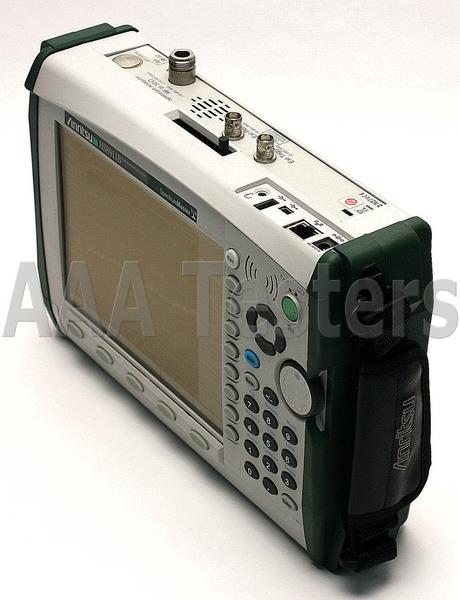

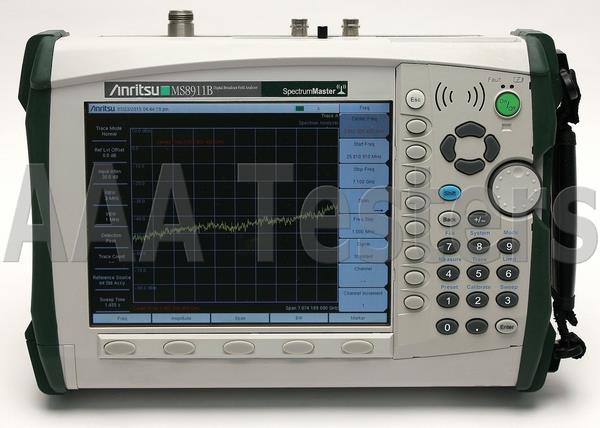

Anritsu MS8911B Hand-Spektrum-Master-Analysator

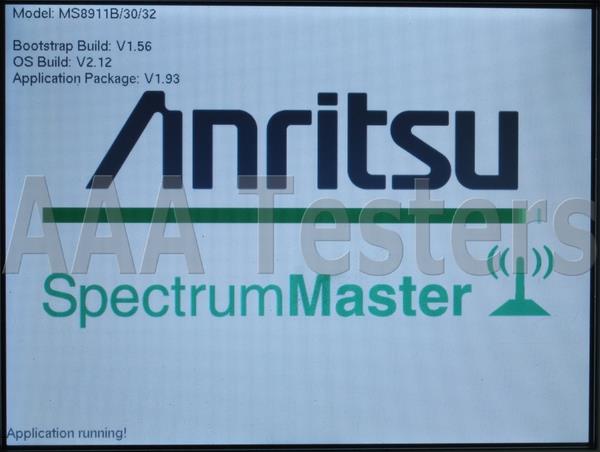

Installierte Optionen:

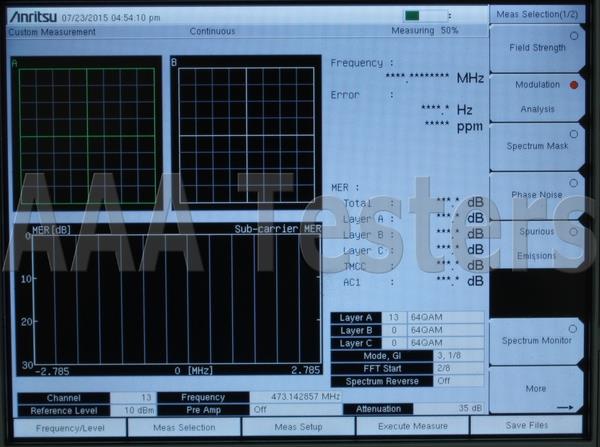

- Option 30: ISDB-T-Messungen

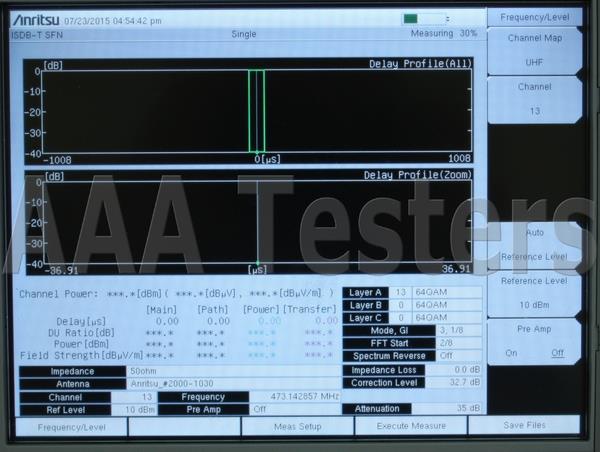

- Option 32: ISDB-T SFN-Feldmessungen
Frequenzbereich: 9 kHz bis 7,1 GHz

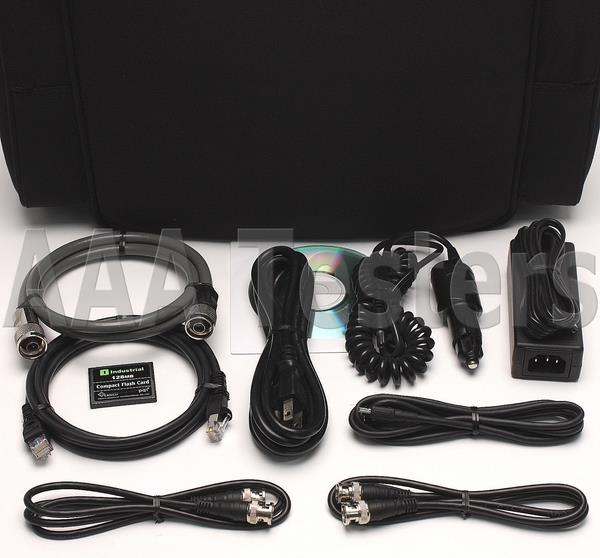

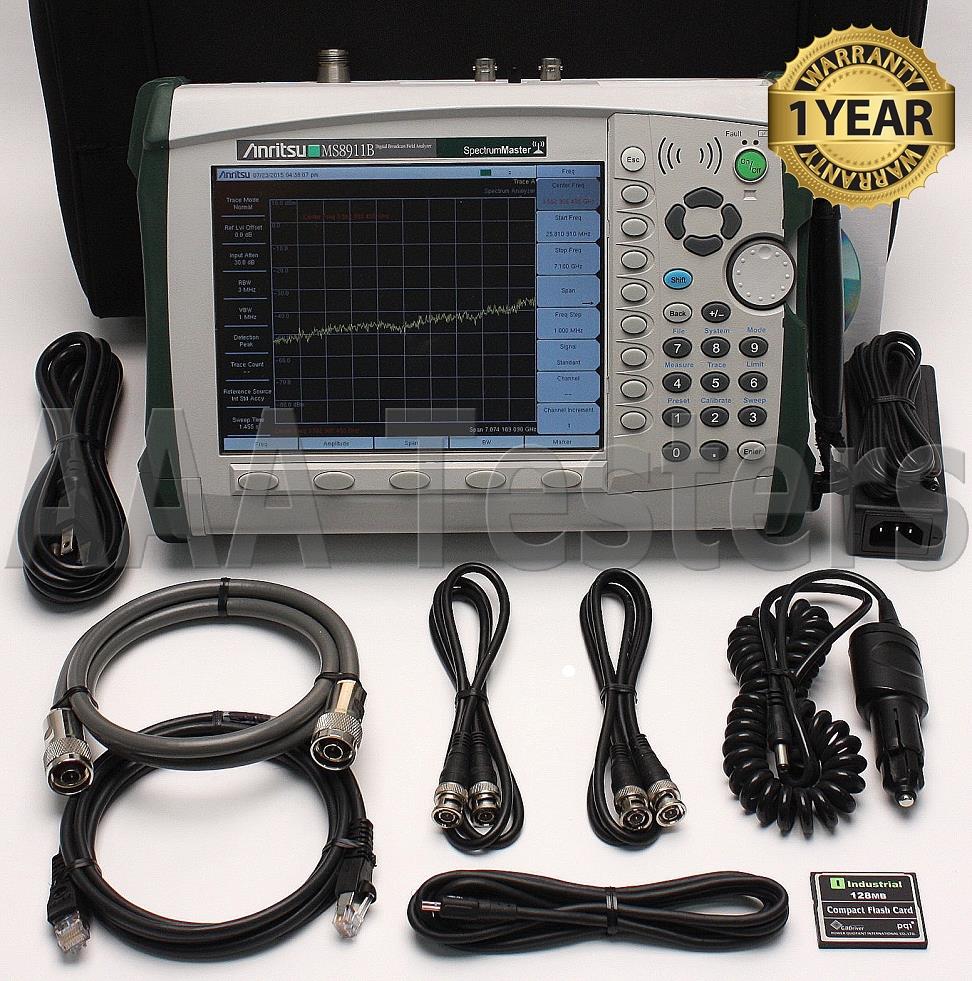

Inklusive Tragetasche und Zubehör wie oben aufgeführt!
Arbeitszustand: Ausgezeichnet
Zustand: Renoviert
Kalibriert: Ja
Garantie: 1 JAHR GARANTIE
Anritsu MS8911B Spectrum Master
Der leistungsstarke tragbare digitale Broadcast-Feldanalysator von Anritsu bietet dem Broadcast-Profi die Leistung, die er für die anspruchsvollsten Messungen in rauen HF- und physischen Umgebungen benötigt. Ganz gleich, ob es um Spektrumüberwachung, Rundfunkprüfung, Senderakzeptanz oder Einhaltung gesetzlicher Vorschriften geht, der Spectrum Master ist das ideale Instrument für schnelle und zuverlässige Messungen.
Eigenschaften:
- Messen: Belegte Bandbreite, Kanalleistung, ACPR, C/I
- Dynamikbereich: > 101 dB in 1 Hz RBW
- DANL: –163 dBm in 1 Hz RBW

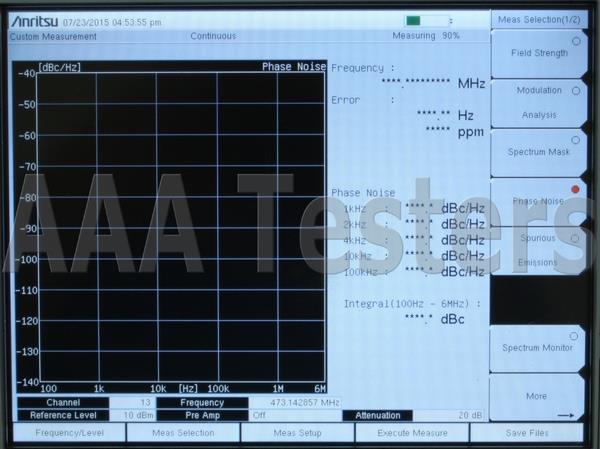

- Phasenrauschen: –95 dBc/Hz bei 10 kHz Offset bei 1 GHz
- 1 Hz bis 3 MHz Auflösungsbandbreite (RBW)
- Kurven: Normal, Max Hold, Min Hold, Durchschnitt, Anzahl der Durchschnittswerte
- Detektoren: Peak, Negativ, Probe, Quasi-Peak und True RMS
- Marker: 6, jeweils mit einem Delta-Marker, oder 1 Referenz mit 6 Deltas
- Grenzlinien: bis zu 40 Segmente mit Ein-Knopf-Hüllkurvenerstellung
Spezifikationen:

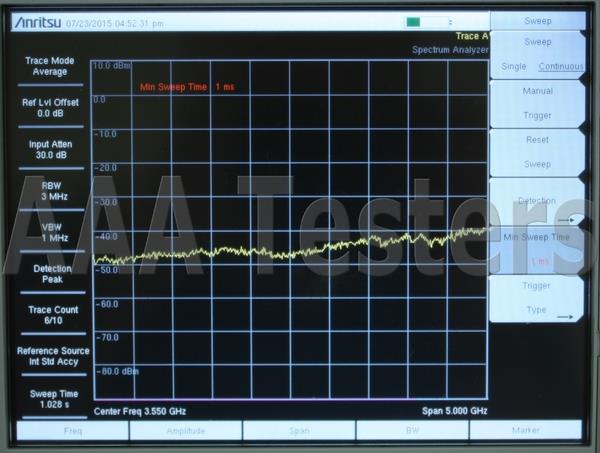

| Spektrumanalysator |
| Maße |
| Intelligente Messungen |

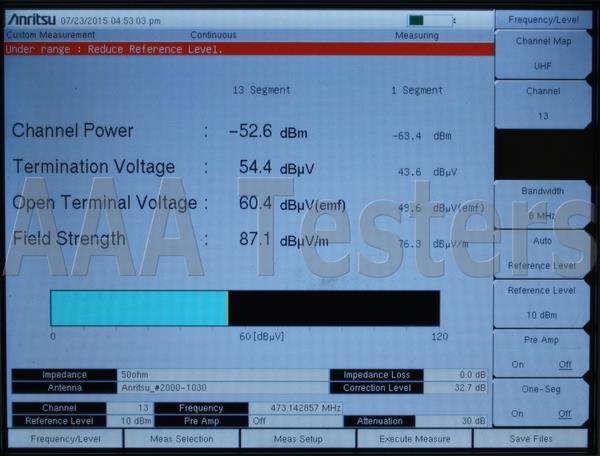

Feldstärke (verwendet Antennenkalibrierungstabellen zur Messung von dBm/m2 oder dBmV/m)
Belegte Bandbreite (misst 99 % bis 1 % Leistungskanal eines Signals)
Kanalleistung (misst die Gesamtleistung in einer bestimmten Bandbreite)
ACPR (Adjacent Channel Power Ratio)

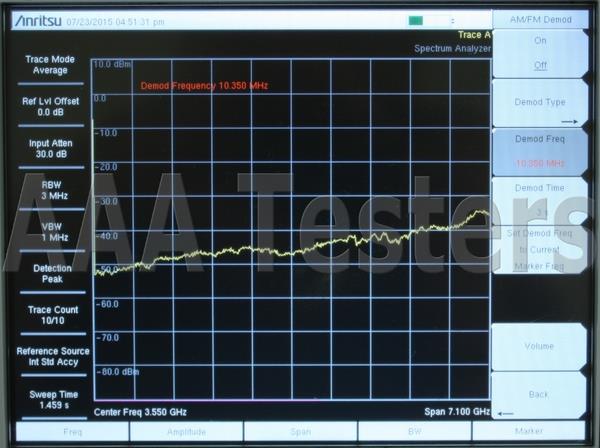

AM/FM/SSB-Demodulation (breites/schmales FM, oberes/unteres SSB), (nur Audioausgang)
C/I (Träger-Interferenz-Verhältnis)

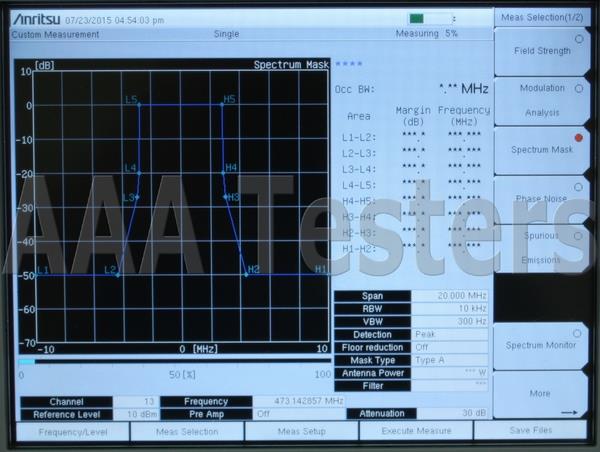

Emissionsmaske (Grenzlinien als Emissionsmaske abrufen) |
| Setup-Parameter |
| Frequenz |
Mitte/Start/Stopp, Spanne, Frequenzschritt, Signalstandard, Kanalnummer |
| Amplitude |
Referenzpegel (RL), Skala, automatische Dämpfung/Pegel, RL-Offset, Vorverstärker ein/aus, Erkennung |
Spanne
|
Spanne, Spanne nach oben/unten (1-2-5), volle Spanne, Nullspanne, letzte Spanne |
Bandbreite
|
RBW, Auto RBW, VBW, Auto VBW, RBW/VBW, Span/RBW |
Datei
|
Speichern, Abrufen, Löschen, Verzeichnisverwaltung |
| Speichern/Abrufen |
Setups, Messungen, Grenzwertlinien, Screenshots im JPEG-Format (nur Speichern), Speichern bei Ereignis |
| Save-on-Event |
Grenzlinie überschreiten, Sweep abgeschlossen, Speichern und dann stoppen, Alles löschen |
löschen
|
Ausgewählte Datei, Alle Messungen, Alle Modusdateien, Alle Inhalte |
Verzeichnisverwaltung
|
Sortiermethode (Name/Typ/Datum), Aufsteigend/Absteigend, Intern/USB-CF, Kopieren |
Anwendungsoptionen
|
Impedanz (50 Ω, 75 Ω, Andere) |
| Sweep-Funktionen |
Fegen
|
Einzeln/Kontinuierlich, manueller Trigger , Zurücksetzen, Erkennung, minimale Sweep-Zeit, Trigger |
Erkennung
|
Peak, RMS, Negativ, Probe, Quasi-Peak |
Auslöser
|
Freilauf, extern, Video, Position ändern, manuell |
| Trace-Funktionen |
Spuren
|
Bis zu drei Traces (A, B, C), Vorgänge Anzeigen/Leeren, Schreiben/Halten, Trace A/B/C |
Verfolgen Sie A-Operationen
|
Normal, Max Hold, Min Hold, Durchschnitt, Anzahl der Durchschnittswerte (immer die Live-Kurve) |
Trace-B-Operationen
|
A→ B, B←→C, Max Hold, Min Hold |
Verfolgen Sie C-Operationen
|
A → C, B←→C, Max Hold, Min Hold, A – B → C, B – A → C, Relative Referenz (dB), Skala |
| Markierungsfunktionen |
| Markierungen |
Marker 1–6 mit jeweils einem Delta-Marker oder Marker 1-Referenz mit sechs Delta-Markern, Marker-Tabelle (Ein/Aus), Alle Marker aus |
| Markertypen |
Stil (fest/Tracking), Rauschmarkierung, Frequenzzählermarkierung |
| Automatische Markierungsposition |
Peak-Suche, nächster Peak (rechts/links), Peak-Schwellenwert %, Marker auf Kanal, Markerfrequenz auf Mitte, Delta-Marker auf Spanne, Marker auf Referenzpegel setzen |
| Markierungstisch |
1-6 Markerfrequenz und -amplitude plus Delta-Marker, Frequenzversatz und Amplitude |
| Grenzlinienfunktionen |
| Grenzlinien |
Oberer/Unterer, Ein/Aus, Bearbeiten, Verschieben, Umschlag, Erweitert, Grenzwertalarm, Standardgrenzwert |
| Begrenzungslinie bearbeiten |
Frequenz, Amplitude, Punkt hinzufügen, Vertikale hinzufügen, Punkt löschen, Nächster Punkt links/rechts |
| Linienbewegung begrenzen |
Zur aktuellen Mittenfrequenz, in dB oder Hz, zu Marker 1, Offset von Marker 1 |
| Grenzlinie-Hüllkurve |
Hüllkurve erstellen, Amplitude aktualisieren, Anzahl der Punkte (41), Versatz, Quadrat/Steigung formen |
| Limitlinie erweitert |
Typ (Absolut/Relativ), Spiegeln, Speichern/Abrufen |
| Frequenz |
| Frequenzbereich |
9 kHz bis 7,1 GHz (verwendbar bis 0 Hz) |
| Tuning-Auflösung |
1 Hz |
| Frequenzreferenz |
Alterung: ± 1,0 ppm/10 Jahre Genauigkeit: ± 0,3 ppm (25 °C ± 25 °C) + Alterung |
Frequenzspanne
|
10 Hz bis 7,1 GHz einschließlich Nullspanne |
Spannengenauigkeit
|
Entspricht der Genauigkeit der Frequenzreferenz |
| Sweep-Zeit |
10 µs bis 600 Sekunden bei Nullspanne, automatische Einstellung bei Nicht-Nullspanne |
| Bandbreite |
| Auflösungsbandbreite (RBW) |
1 Hz bis 3 MHz in 1–3-Sequenz ±10 % (1 MHz max. im Zero-Span) (–3 dB Bandbreite) |
Videobandbreite (VBW)
|
1 Hz bis 3 MHz in 1–3-Sequenz (–3 dB Bandbreite) |
| RBW mit Quasi-Peak-Erkennung |
200 Hz, 9 KHz, 120 kHz (–6 dB Bandbreite) |
| VBW mit Quasi-Peak-Erkennung |
Auto VBW ist eingeschaltet, RBW/VBW = 1 |
| Spektrale Reinheit |
SSB-Phasenrauschen
|
–100 dBc/Hz bei 10, 20 und 30 kHz Offset vom Träger
–102 dBc/Hz bei 100 kHz Offset vom Träger |
| Amplitudenbereiche |
Dynamikbereich
|
> 95 dB bei 600 MHz, 2/3 (TOI-DANL) in 1 Hz RBW
> 96 dB bei 3,5 GHz, 2/3 (TOI-DANL) in 1 Hz RBW
|
| Messbereich |
DANL bis +30 dBm |
| Anzeigebereich |
1 bis 15 dB/div in 1-dB-Schritten, zehn Divisionen werden angezeigt
|
| Referenzpegelbereich |
–120 dBm bis +30 dBm |
| Dämpfungsauflösung |
0 bis 65 dB, 5,0-dB-Schritte |
| Amplitudeneinheiten |
Log-Skalierungsmodi: dBm, dBV, dBmv, dBμV Lineare Skalenmodi: nV, μV, mV, V, kV, nW, μW, mW, W, kW |
| Amplitudengenauigkeit (Leistungspegel >-50 dBm) |
|
Vorverstärker aus |
Vorverstärker aus |
Vorverstärker aus |
Vorverstärker ein |
(Eingangsdämpfung)
|
(≤ 35 dB) |
(40 bis 55 dB) |
(60 bis 65 dB) |
(0 oder 10 dB) |
9 kHz bis ≤10 MHz
|
± 1,50 dB |
± 1,50 dB |
± 1,50 dB |
-
|
| 100 kHz bis 4 GHz |
-
|
-
|
-
|
± 1,50 dB |
| >10 MHz bis 4 GHz |
± 1,25 dB |
± 1,75 dB |
± 1,75 dB |
-
|
| >4 GHz bis 6,5 GHz |
-
|
± 1,75 dB |
± 1,75 dB |
-
|
>4 GHz bis 7,1 GHz
|
± 1,75 dB |
-
|
-
|
± 1,75 dB |
| >6,5 GHz bis 7,1 GHz |
-
|
± 2,00 dB |
± 3,00 dB |
-
|
| Angezeigter durchschnittlicher Geräuschpegel (DANL) |
|
Vorverstärker aus (Referenzpegel -20 dBm)
|
Vorverstärker ein (Referenzpegel -50 dBm) |
| (DANL in 1 Hz RBW, 0 dB Dämpfung) |
Maximal |
Typisch |
Maximal |
Typisch
|
| 10 MHz bis 1 GHz |
–137 dBm |
–140 dBm |
–161 dBm |
–163 dBm |
| > 1 GHz bis 2,2 GHz |
–133 dBm |
–136 dBm |
–159 dBm |
–160 dBm |
| > 2,2 GHz bis 2,8 GHz |
–126 dBm |
–130 dBm |
–153 dBm |
–156 dBm |
| > 2,8 GHz bis 4 GHz |
–136 dBm |
–139 dBm |
–159 dBm |
–160 dBm |
| > 4 GHz bis 7,1 GHz |
–127 dBm |
–131 dBm |
–154 dBm |
–158 dBm |
| Spurs |
| Spurs |
Vorverstärker ein (HF-Eingang terminiert, 0 dB Eingangsdämpfung)
–100 dBm. 10 MHz bis 7,1 GHz
Vorverstärker aus (HF-Eingang terminiert, 0 dB Eingangsdämpfung)
–90 dBm, 100 kHz bis 3,2 GHz
–84 dBm, > 3,2 GHz bis 7,1 GHz
|
| Ausnahmen |
–85 dBm bei 250, 300, 350 MHz
–80 dBm, –90 dBm typisch bei ≈ 4010 MHz
–70 dBm, –83 dBc typisch bei ≈ 5084 MHz
–75 dBm, –87 dBm typisch bei ≈ 5894 MHz
–80 dBm, –92 dBm typisch bei ≈ 7028 MHz |
| Eingabebezogene Falschmeldungen |
(0 dB Dämpfung, -30 dBm Eingang, Spanne < 1,7 GHz, Trägerversatz > 4,5 MHz) –60 dBc, –70 dBc typisch |
| Ausnahmen |
–38 dBc, –48 dBc typisch bei 1674 MHz
|
| Intercept dritter Ordnung (TOI) (–20 dBm Töne im Abstand von 100 kHz, –20 dBm Referenzpegel, 0 dB Eingangsdämpfung, Vorverstärker aus) |
| 600 MHz |
+7 dBm |
| 3,5 GHz |
+9,5 dBm |
| 50 MHz bis 300 MHz |
> +8 dBm typisch |
| > 300 MHz bis 2,2 GHz |
> +10 dBm typisch |
| > 2,2 GHz bis 2,8 GHz |
> +15 dBm typisch |
| > 2,8 GHz bis 4 GHz |
> +10 dBm typisch |
| > 4 GHz bis 7,1 GHz |
> +13 dBm typisch |
| Zweite harmonische Verzerrung (0 dB Eingangsdämpfung, –30 dBm Eingang, Vorverstärker aus) |
| 50 MHz bis 1,4 GHz |
–50 dBc |
| > 1,4 GHz bis 2 GHz |
–70 dBc |
| > 2 GHz |
–80 dBc |
| VSWR |
| > 10 dB Eingangsdämpfung |
2,0:1 max, 1:5:1 typisch |
| Allgemeine Spezifikationen |
| Maximale kontinuierliche Eingabe |
(≥ 10 dB Eingangsdämpfung) +30 dBm |
| Geben Sie die Schadensstufe ein |
≥ 10 dB Eingangsdämpfung, > +43 dBm, ± 50 Vdc. Eingangsschutzrelais öffnet bei > 30 dBm
< 10 dB Eingangsdämpfung, > +23 dBm, ± 50 Vdc. Begrenzter dV/dt. Das Eingangsschutzrelais öffnet bei etwa 10 bis 23 dBm |
| ESD-Schadensstufe |
(≥ 10 dB Eingangsdämpfung) > 10 kV |
| Externe Referenzfrequenzen |
1 MHz, 1,2288 MHz, 1,544 MHz, 2,048 MHz, 2,4576 MHz, 4,8 MHz, 4,9152 MHz, 5 MHz, 9,8304 MHz, 10 MHz, 13 MHz und 19,6608 MHz bei –10 dBm bis +10 dBm |
| Setup-Parameter |
| System |
Status (Temperatur, Batterieinformationen, Seriennummer, Firmware-Version, IP-Adresse, installierte Optionen), Selbsttest, Anwendungsselbsttest |
| Systemoptionen |
Name, Datum und Uhrzeit, Ethernet-Konfiguration, Helligkeit, Lautstärke Sprache (Englisch, Französisch, Deutsch, Spanisch, Chinesisch, Japanisch, Koreanisch, Italienisch, Benutzerdefiniert) Zurücksetzen (Werkseinstellungen, Master-Reset, Firmware aktualisieren) |
Datei
|
Speichern, Abrufen, Löschen, Verzeichnisverwaltung |
Speichern/Abrufen
|
Setups, Messungen, Screenshots Jpeg (nur speichern) |
löschen
|
Ausgewählte Datei, Alle Messungen, Alle Modusdateien, Alle Inhalte |
Verzeichnisverwaltung
|
Sortiermethode (Name/Typ/Datum), Aufsteigend/Absteigend, Intern/USB, Kopieren, USB formatieren |
| Interner Trace-/Setup-Speicher |
> 13.000 Spuren |
| Externer Trace-/Setup-Speicher |
Begrenzt durch die Größe des USB- Flash Laufwerks oder Compact Flash Moduls |
| Modusumschaltung |
Automatisches Speichern/Abrufen der zuletzt verwendeten Setup-Parameter im Modus |

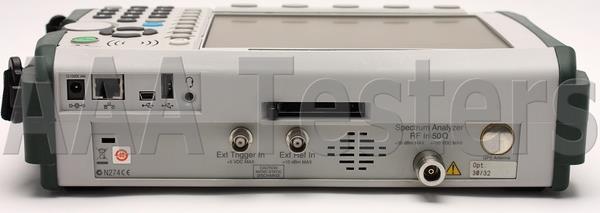

| Anschlüsse |
| HF-Eingang |
Typ N, weiblich, 50 Ω, maximaler Eingang +30 dBm, ± 50 VDC |
GPS
|
BNC, weiblich, umgekehrte Polarität |
| Externe Stromversorgung |
5,5-mm-Hohlstecker, 12 bis 15 VDC, < 5,0 Ampere |
LAN-Verbindung
|
RJ48C, 10/100 Mbit/s, Anschluss an PC oder LAN für Fernzugriff |
| USB-Schnittstelle (2) |
Typ A, Flash -Laufwerk und Leistungssensor anschließen |
| USB-Schnittstelle |
5-poliger Mini-B, Anschluss an PC zur Datenübertragung |
Headset-Buchse
|
2,5 mm Hohlstecker |
| Externe Referenz In |
BNC, weiblich, 50 Ω, maximaler Eingang +10 VDC |
| Referenzausgang |
BNC, weiblich, 50 Ω, 10 MHz |
| anzeigen |
| Größe |
8,4 Zoll |
Auflösung
|
800 x 600 |
| Batterie |
| Typ: |
Li-Ion
|
| Batteriebetrieb |
2,5 Stunden, typisch |
| Elektromagnetische Verträglichkeit |
| europäische Union |
CE-Kennzeichnung, EMV-Richtlinie 89/336/EWG, 92/31/EWG, 93/68/EWG und Niederspannungsrichtlinie 73/23/EWG, 93/68/EWG |
| Australien und Neuseeland |
C-Tick N274 |
Interferenz
|
EN 61326-1 |
Emissionen
|
EN 55011 |
Immunität
|
EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-11 |
| Sicherheit |
| Sicherheitsklasse |
EN 61010-1 Klasse 1 |
| Produktsicherheit |
IEC 60950-1 bei Verwendung mit dem vom Unternehmen bereitgestellten Netzteil |
| Umweltfreundlich |
| Betriebstemperatur |
–10 ºC bis 55 ºC |
| Maximale Luftfeuchtigkeit |
85 % |
Schock
|
MIL-PRF-28800F Klasse 2 |
Lagerung
|
–51 ºC bis 71 ºC |
Höhe
|
4600 Meter, in Betrieb und außer Betrieb |
| Größe und Gewicht |
| Größe |
315 mm x 211 mm x 77 mm (12,4 Zoll x 8,3 Zoll x 3,0 Zoll) |
gewicht
|
3,1 kg (6,9 lbs) typisch
|
|
|
|
|
