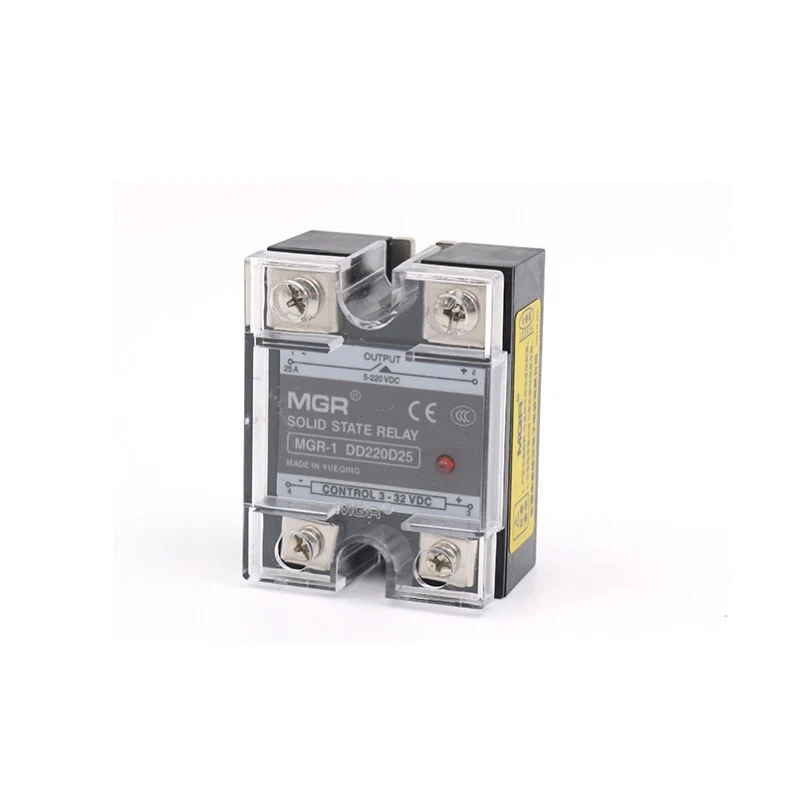

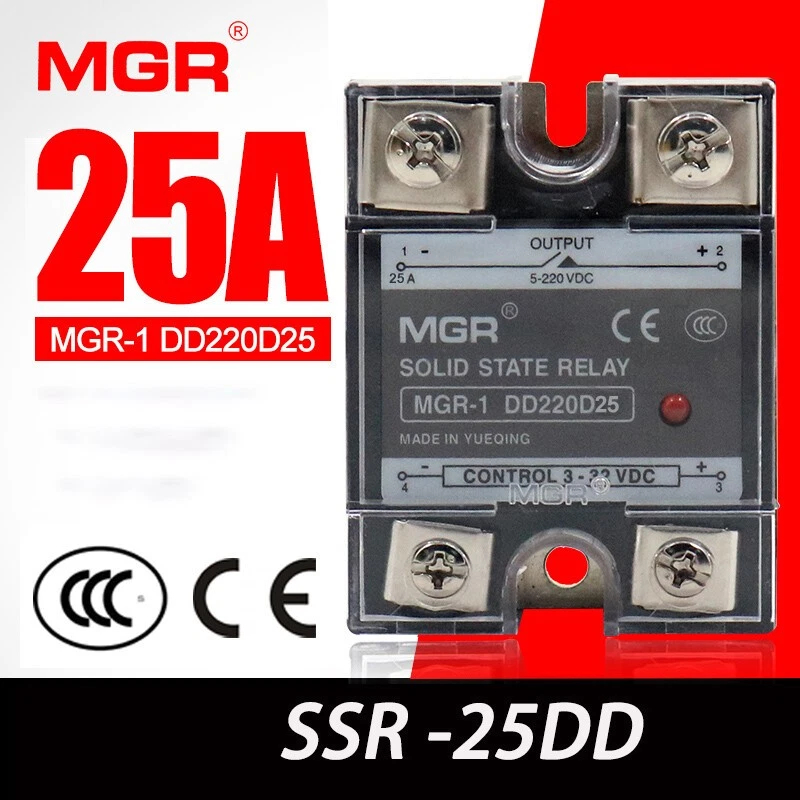

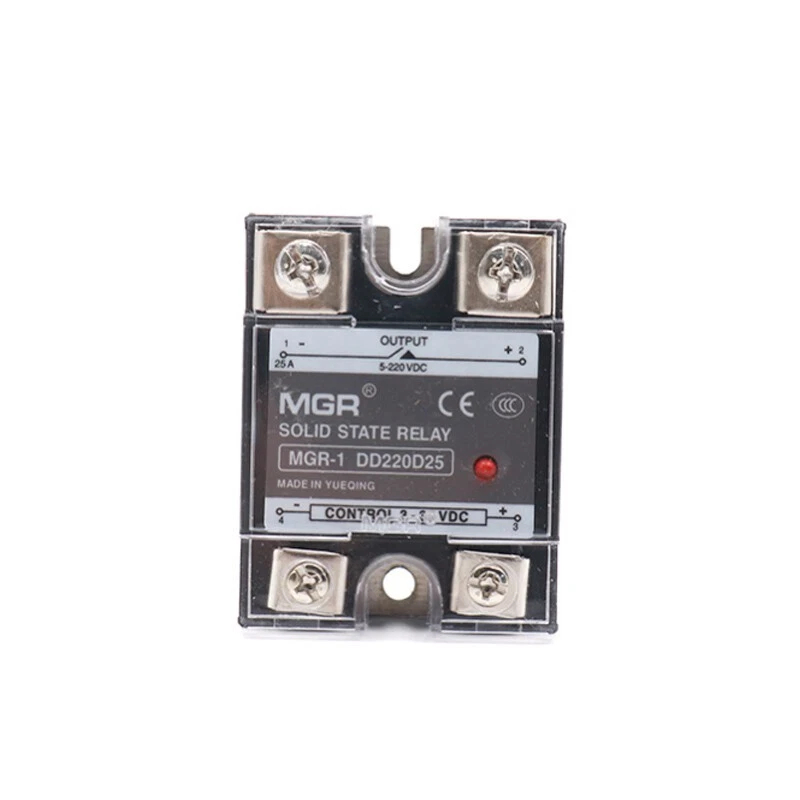

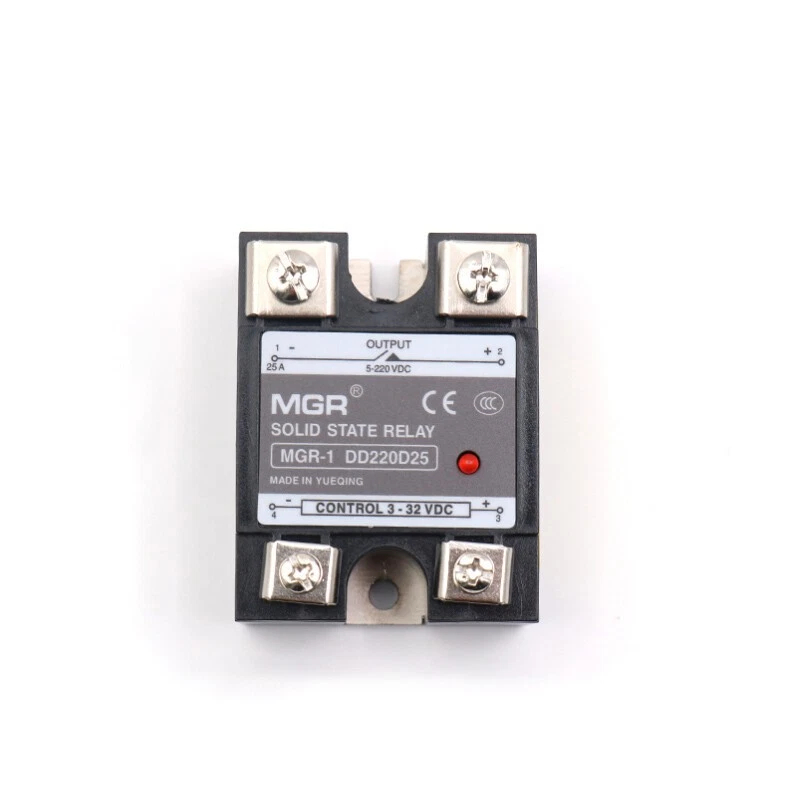

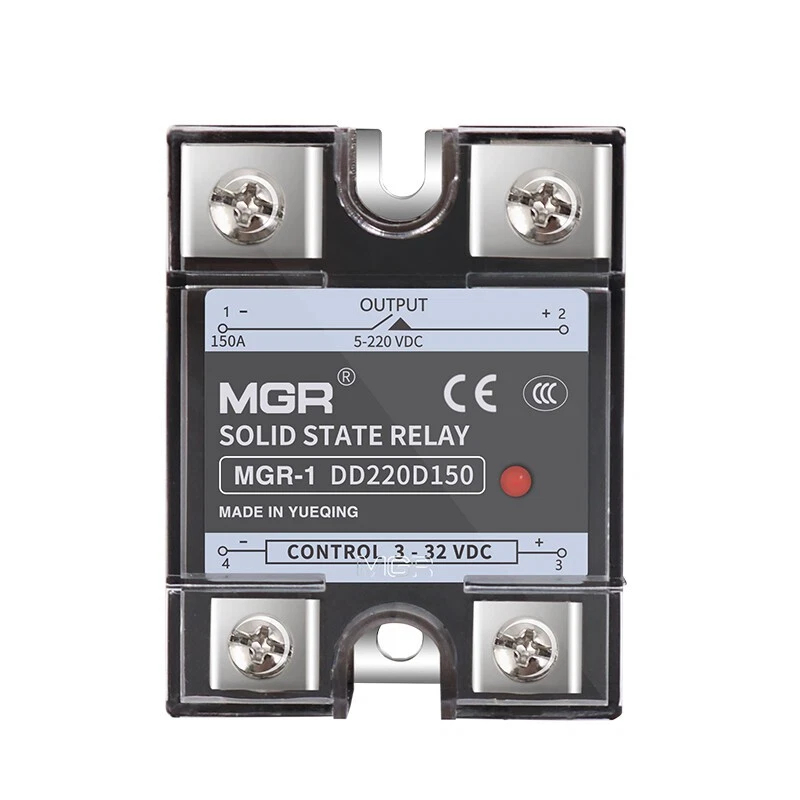

Solid State Relais DC/DC Gleichstrom-Feststoffrelais Einphasen 10A ~100A 120A
SSR Halbleiter Solid State Relais DC / DC, 3-32V DC Steuerspannung
Halbleiterrelais sind ideal für eine breite Palette von Heim- und Industrieautomations- und Prozesssteuerungsanwendungen wie Heizungs- und Kühlungssteuerung, CNC-Werkzeugmaschinen, Fernsteuerungssysteme ..... usw.
Halbleiterrelais haben keine mechanischen Teile im Inneren und die Kontaktfunktion wird von einem Halbleiterbauelement ausgeführt. Da sie keine beweglichen Teile haben, können sie in Umgebungen mit hohen Schock- und Vibrationsbelastungen eingesetzt werden und ermöglichen ein berührungsloses, funkenfreies Verbinden und Trennen von gesteuerten Stromkreisen.

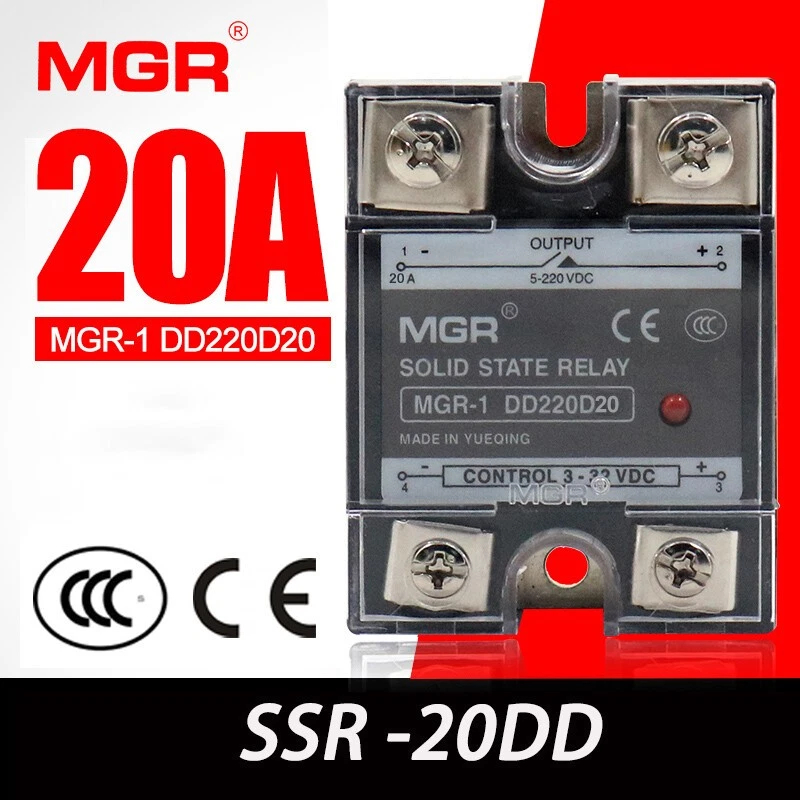

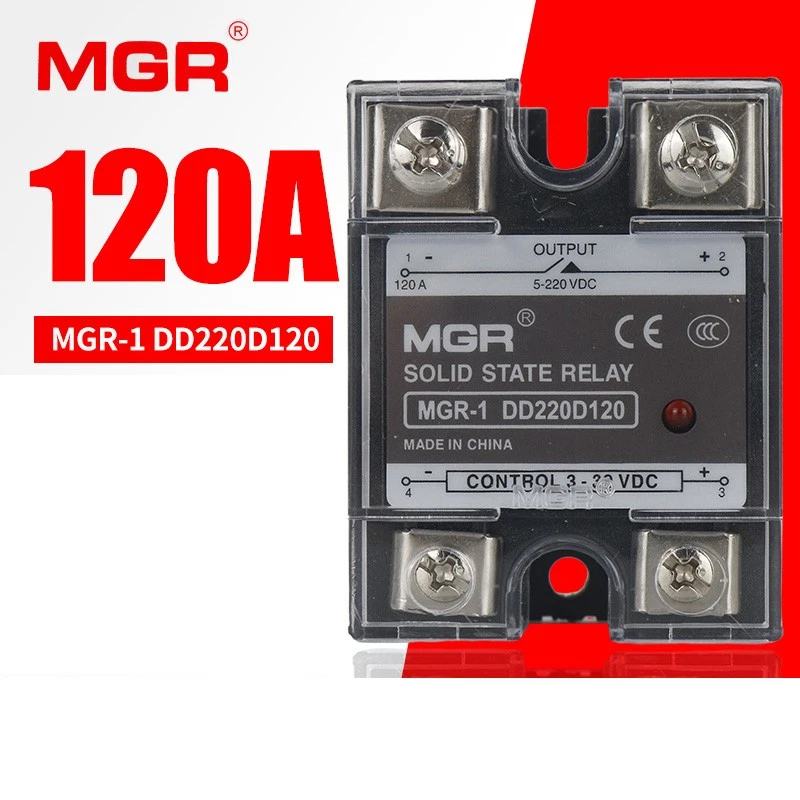

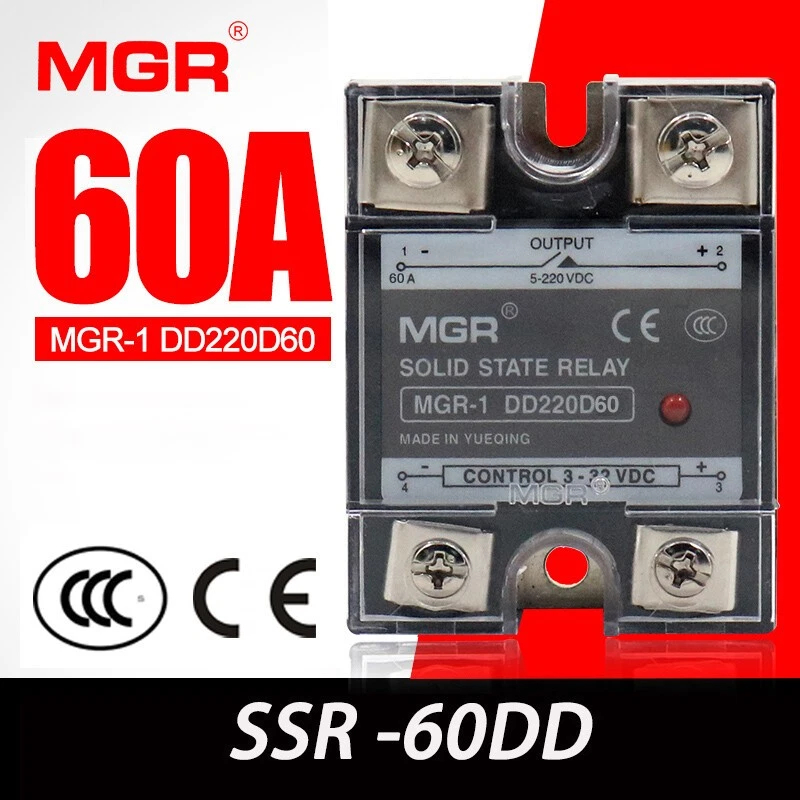

Typ: SSR-10DD ~ SSR-120DD
Laststrom: 10A - 120A
Lastspannung: 5 - 220VDC
Steuerspannung: 3 - 32VDC
Steuerstrom: 10 - 68mA
Einschaltspannung: ≤ 1,6 V
Einschaltzeit: ≤ 10ms
Installationsmethode. Anbolzen
Betriebsanleitung: LED

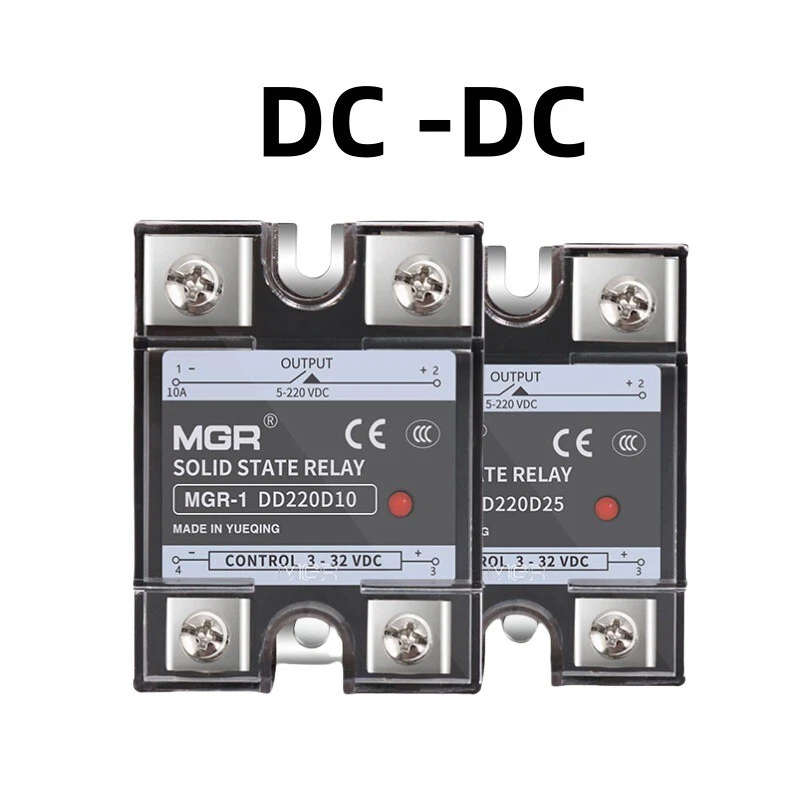

SSR - Halbleiterrelais DC/DC
SSR Halbleiterrelais zum Schalten von Lastströmen von 5 - 220 VAC, (normalerweise 230 VAC) bis zu 10 - 100 Ampere (bitte Lastwert oben auswählen).
Nullschaltung auf beiden Seiten
Galvanische Trennung der Last mit Hilfe eines Optokopplers
Schutzart IP20, z.B. für Berührungsschutz beim Einbau in Schaltanlagen
Signalisierung des Schaltzustandes über LED
Geeignet für einen weiten Bereich von Lastschaltungen, insbesondere in Kombination mit P.I.D.-Steuerschaltungen, oder für hohe Schaltfrequenzen Sehr gut geeignet zum Schalten von elektrischen Heizungen durch beidseitige Nullschaltung
SSR-Relais arbeiten geräuschlos. Prellfreies Schalten und eine lange Lebensdauer sind Merkmale dieser Relais, auch bei hohen Schalthäufigkeiten.
Lastschaltung: Der mögliche Spannungsbereich für die Lastschaltung beträgt 5 - 220 V AC.
Um die Last beim Einsatz von SSR-Relais zu schützen, empfehlen wir die Verwendung einer ultraflinken Sicherung, die für den Schutz von Halbleiterschaltern geeignet ist.
Die folgenden Beispiele sind nicht für bestimmte SSR-Relais berechnet, sondern dienen nur zur Veranschaulichung des allgemeinen Prinzips der SSR-Relais-Sicherung.
Tatsächliche Last für elektrische Heizung 1,5KW = 230V AC: 6,5A Sicherungswert, z.B. superflinke Sicherung für Halbleiterschalter: 8A SSR-Relaiswert: 40A.
Der Multiplikator für die Bemessung des Halbleiterrelais berücksichtigt die physikalische Tatsache, dass die Sicherung kurzzeitig (z. B. < 1 Sekunde) ein Vielfaches des angegebenen Auslösestroms überschreitet, bevor sie sich schließt, und dass Halbleiterschalter keine Überlasttoleranz haben. Daher ist ein vollständiger Schutz theoretisch nur möglich, wenn die Nennlast = Kurzschlussstrom ist.
Eingangsspannung: 3 . .32V DC Steuerspannung.
Schaltungstyp: Thyristorschaltung mit beidseitiger Spannungsanhebung (Über-Null-Erkennung), geeignet für die meisten Anwendungen.
Wärmeabgabefaktor: SSR-Relais erzeugen beim Schalten von Lasten unabhängig von der gewählten Größe etwa 1,2 W/Ampere Wärme. Die maximale Betriebstemperatur sollte 60°C nicht überschreiten.
Montieren Sie das Gerät auf einer waagerechten, wärmeableitenden Fläche, wie z. B. einer Montageplatte oder einer Schaltanlage der mittleren Leistungsklasse. Für höhere Schaltleistungen finden Sie in unserer Produktpalette geeignete Kühlkörper.
Für kleinere Schaltleistungen unter ca. 2-3 Ampere kann das Gerät mit unserem Ganzmetall-Hutschienenadapter (Modell HSA-1) auf eine Hutschiene montiert werden.

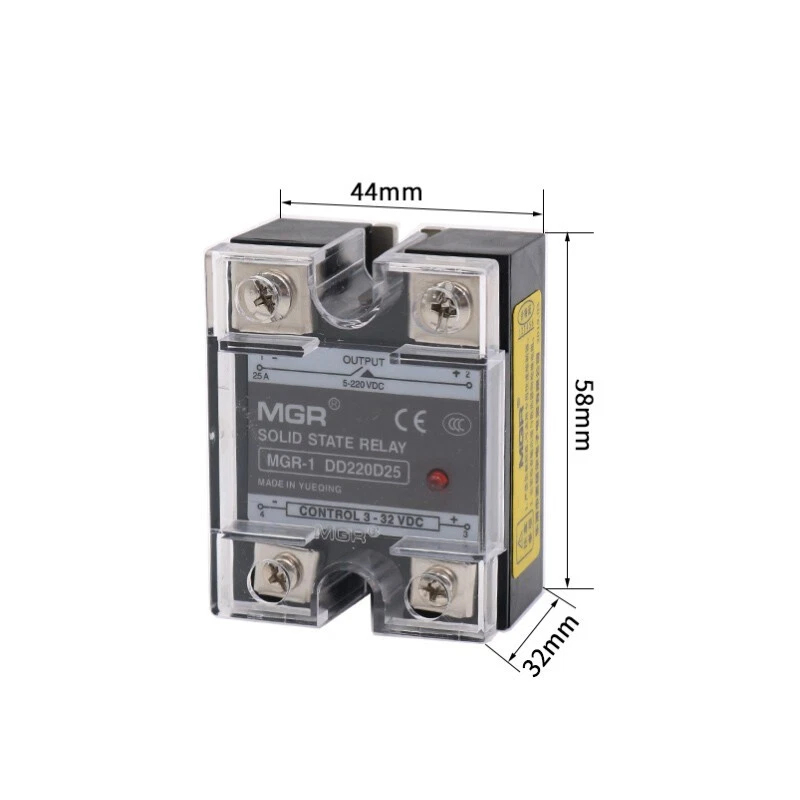

Abmessungen. Außenmaße ca. 44x58x32mm (LxBxH, einschließlich Schutzkappe). Das Gehäuse besteht aus einer flammhemmenden Epoxidharz/Kunststoff-Konstruktion und der Edelstahlsockel ist als Wärmeaustauschfläche konzipiert.

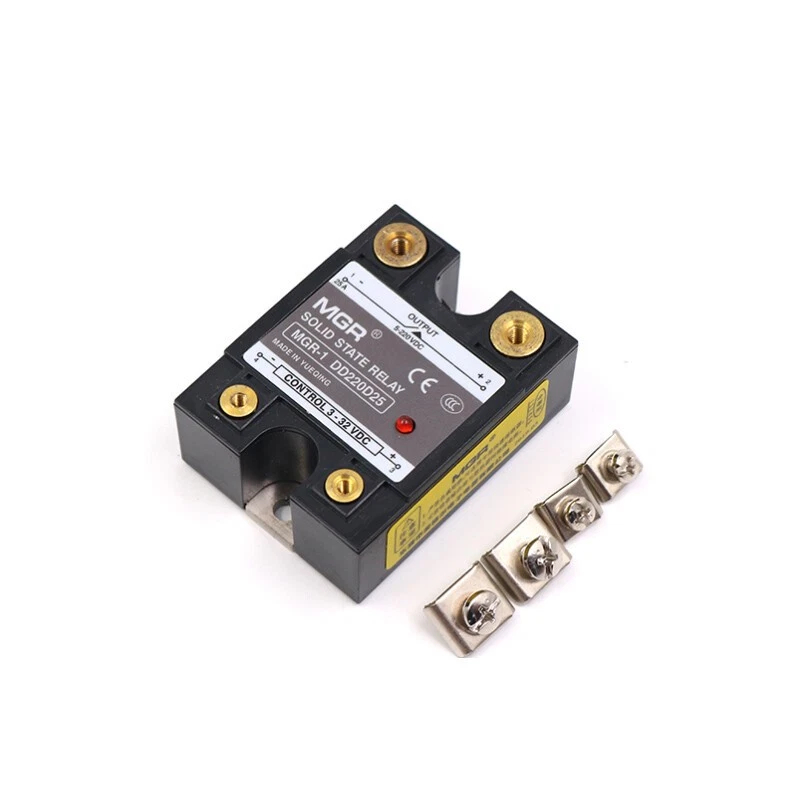

1x Halbleiterrelais
