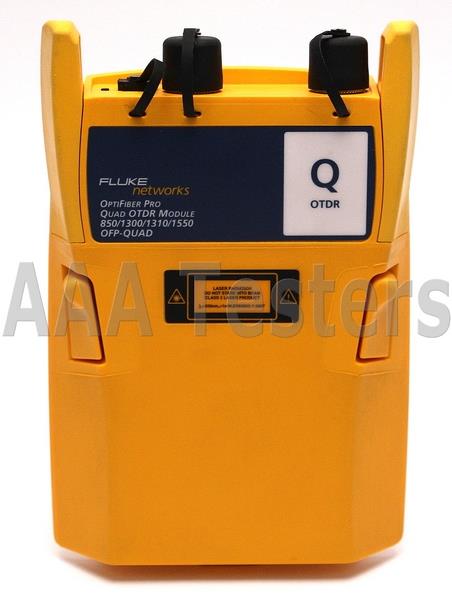

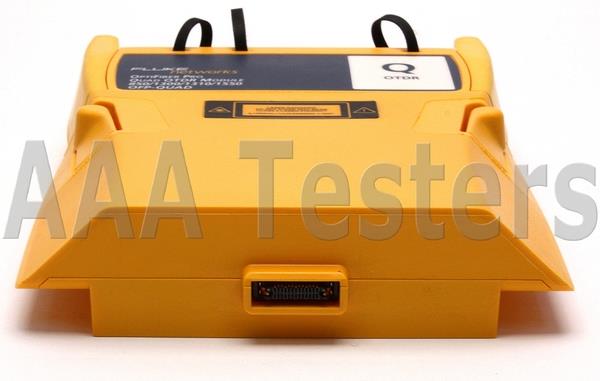

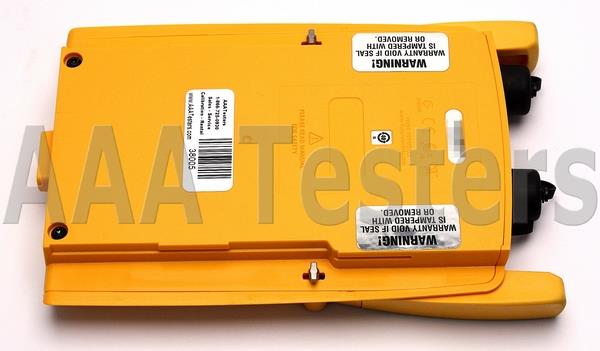

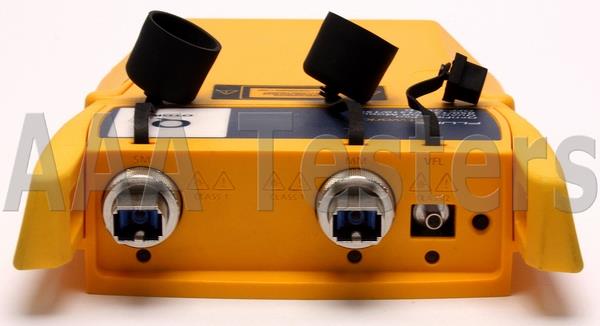

Module OTDR à quatre fibres Fluke Networks OptiFiber Pro SM MM avec VFL
Plage dynamique:
850 / 1300 nm : 28 / 30 dB
1310/1550 NM: 32/30 dB
Localisateur de défauts visuels

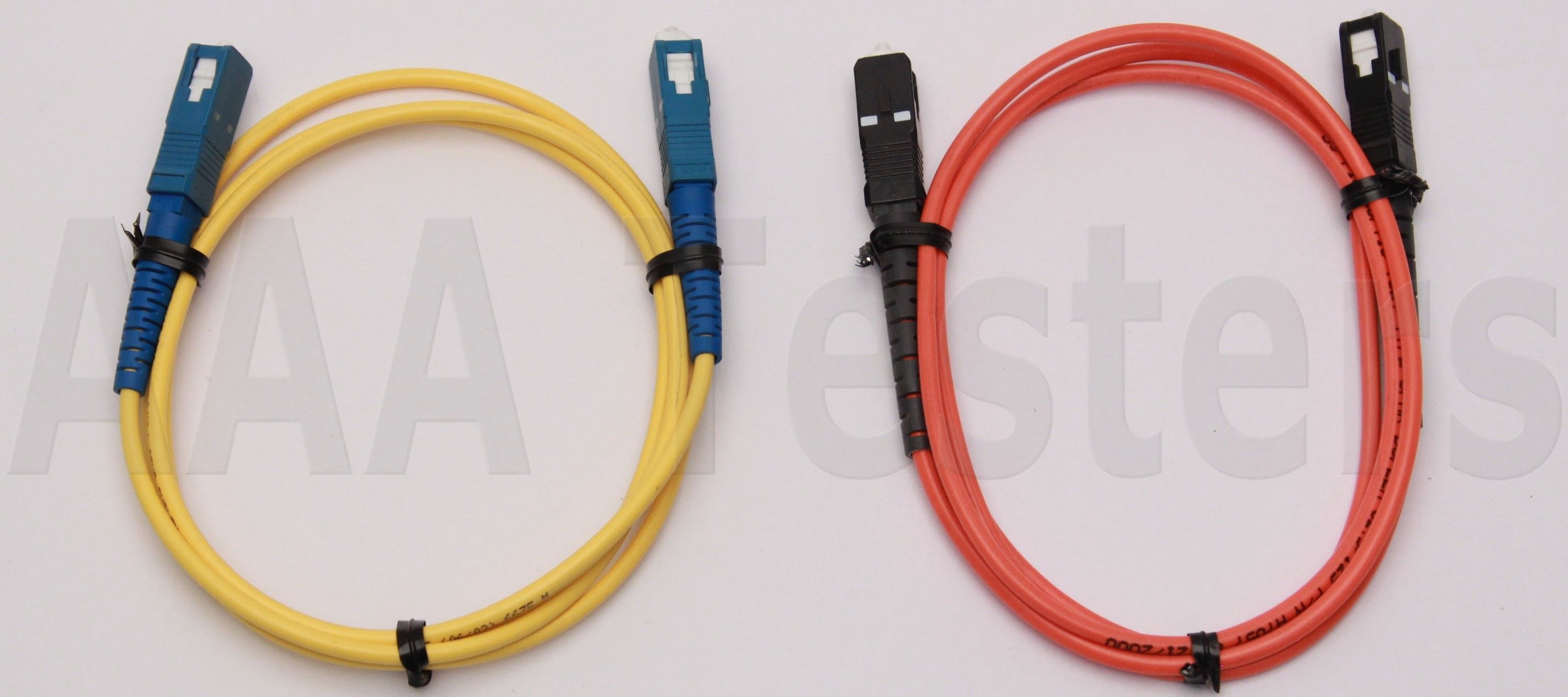

Comprend des accessoires comme indiqué ci-dessus!
Condition de travail: excellent
Condition: rénové
Calibré: oui
Garantie: Garantie d'un an
Module OTDR Fluke Networks OptiFiber Pro
Conçu pour la fibre d'entreprise
À mesure que les réseaux d'entreprise et les architectures de centres de données évoluent, les administrateurs d'infrastructure informatique exigent une meilleure technologie OTDR pour maintenir les performances du réseau fibre. De nombreux OTDR (réflectomètres optiques dans le domaine temporel) utilisés pour le dépannage des fibres sont conçus pour les opérateurs et contiennent des fonctionnalités encombrantes et compliquées dont les utilisateurs en entreprise n'ont pas besoin. Peu d’OTDR sont conçus avec des fonctionnalités et une convivialité pour les ingénieurs réseau d’entreprise, les concepteurs SAN et les installateurs de câbles.
À mesure que les entreprises consomment davantage de ressources de stockage et adoptent des architectures de centres de données à bande passante plus élevée (40G, 100G), la résilience de l'infrastructure de câblage devient fortement dépendante des outils de maintenance pour garantir la fiabilité de la fibre. OptiFiber Pro est le premier OTDR spécialement conçu du secteur qui répond aux défis uniques d'une infrastructure fibre optique d'entreprise. Avec son interface utilisateur Taptive simple et son ensemble de fonctionnalités puissantes, l'OptiFiber Pro transforme n'importe qui en un dépanneur ou un installateur de fibre optique efficace et expert.
Caractéristiques uniques :
- SmartLoop OTDR permet de tester et d'analyser automatiquement deux fibres en un seul test. Non seulement cela réduit de moitié le temps de test du réseau, mais cela élimine également le besoin de se rendre à l'extrémité de la connexion pour effectuer les tests.
- L'interface utilisateur Taptive met l'analyse avancée des données ainsi qu'une configuration et un fonctionnement faciles à portée de main des techniciens de tous niveaux.
- Le logiciel de gestion LinkWare fournit une analyse inégalée des résultats de tests et des rapports de tests professionnels
Performance:
- Temps de test aussi courts que deux secondes en mode Test rapide
- Testez rapidement la fibre du centre de données avec des paramètres préprogrammés
- Dépanner les liaisons fibre optique des centres de données avec des câbles de brassage courts et de nombreux connecteurs en raison de zones mortes ultra courtes
- Caractérisez facilement tous les connecteurs, épissures et zones à forte perte grâce à la vue graphique EventMap™
- Le système de gestion ProjX augmente le retour sur investissement en permettant le partage de projets OTDR entre les utilisateurs et différentes tâches
- Réduisez les temps d'arrêt du réseau en identifiant rapidement et précisément les défauts sur tous les types de fibre.
- Le localisateur visuel de défauts (VFL) intégré identifie facilement les fibres endommagées.
Normes:
- Capacité OTDR complète qui certifie les performances de la fibre sur la base des normes industrielles ou des spécifications du client
- Conforme aux normes ISO et TIA
Certification unique avec flexibilité et efficacité
Un aspect important pour maximiser la valeur d'un OTDR est de planifier correctement son utilisation quotidienne. Avec le système de gestion ProjX, OptiFiber Pro permet à un chef de projet de définir le rôle de chaque utilisateur, les paramètres et les tâches associées à effectuer – transformant l'OTDR en un outil de test de fibre tout-en-un complet avec planification, inspection, certification et reporting.
Avantages:
- Le puissant système de gestion ProjX facilite le partage OTDR avec une attribution de tâche claire pour chaque opérateur
- Surveillance facile de l'avancement des travaux avec des résultats réussite/échec
- Localisateur visuel de défauts (VFL) intégré pour faciliter le dépannage
- Génération de rapports à l'écran et téléchargement vers l'application LinkWare™
Interface utilisateur tactile
La plupart des OTDR sont conçus pour une myriade d'applications, ce qui rend l'interface utilisateur difficile à naviguer et à interpréter. OptiFiber Pro dispose de l'interface utilisateur Taptive qui combine la dernière technologie d'interface « basée sur les gestes » avec un écran tactile capacitif pour offrir l'OTDR le plus innovant et le plus convivial.
Zone morte d'événement et d'atténuation extrêmement courte
L'OptiFiber Pro exploite la technologie optique la plus sophistiquée pour fournir la zone morte d'événement (0,5 m typique pour MM) et la zone morte d'atténuation (2,5 m typique pour MM et 3,6 m typique pour SM) les plus courtes de tous les OTDR. Cette avancée technologique permet à OptiFiber Pro de détecter et de mesurer des défauts rapprochés là où aucun autre OTDR ne peut le faire dans les environnements actuels de centres de données et de réseaux de stockage riches en connecteurs.
Trace de deux secondes par longueur d'onde
Une autre avancée majeure avec OptiFiber Pro est la vitesse d'acquisition des données. En mode Test rapide, un ensemble complet de données est acquis en seulement deux secondes par longueur d'onde. OptiFiber Pro analyse ensuite les données et les affiche sous forme d'événement EventMap, de table ou de trace. Le résultat final est moins de temps passé à tester et plus de temps à effectuer d’autres tâches.
Mode DataCenter OTDR™
Avec une simple sélection en une seule touche, les utilisateurs accèdent au mode DataCenter OTDR – sans temps de configuration pour un réglage précis comme nécessaire dans les anciens OTDR. Le mode DataCenter OTDR détecte automatiquement les paramètres OTDR – algorithmes de détection d'extrémité, largeurs d'impulsion – sans se laisser perturber par les liaisons courtes ou le nombre de connecteurs.
Vue graphique EventMap™
Pour éliminer la courbe d'apprentissage associée à la lecture d'une trace OTDR, la logique avancée d'OptiFiber Pro interprète automatiquement les informations pour créer une carte détaillée et graphique des événements incluant les connecteurs, les épissures et les anomalies. Pour s'adapter à différentes préférences, les utilisateurs peuvent facilement basculer entre EventMap, Event Table et Trace pour les détails des tests. Tout événement défectueux sera mis en évidence par des icônes ROUGES pour faciliter un dépannage rapide.
L'« aide » à l'écran suggère des actions correctives pour résoudre les problèmes de fibre au cours de chaque étape de test. L'« aide » proposée est contextuelle, ce qui permet aux utilisateurs d'identifier rapidement les résolutions possibles. Une icône grise facile à lire dans le coin inférieur gauche affiche des recommandations détaillées d’actions correctives.
Gestion dynamique de projets et de profils utilisateurs avec le système de gestion ProjX
OptiFiber Pro améliore l'efficacité du travail en permettant au chef de projet de créer et de gérer des profils d'opérateur et de poste par projet. Des tâches définies ou des ensembles d'ID de câble peuvent être attribués à des opérateurs spécifiques. L’avancement et l’état de chaque projet peuvent également être facilement surveillés.
OTDR SmartLoop
SmartLoop OTDR permet de tester et d'analyser automatiquement deux fibres en un seul test. Ce processus en instance de brevet sépare automatiquement les deux fibres pour une analyse, un affichage et un rapport individuels réussite/échec. Non seulement cela réduit le temps de test d'au moins la moitié, mais cela permet également des tests bidirectionnels sans déplacer l'OTDR vers l'extrémité. En plus d'accomplir le travail plus rapidement, SmartLoop OTDR améliore encore la facilité et la rapidité des tests dans des environnements où l'extrémité distante est difficile, voire dangereuse, à atteindre car l'OTDR n'a jamais besoin d'être déplacé vers l'extrémité éloignée.
Caractéristiques:
Spécifications du module Quad OTDR
|
| Longueurs d'onde |
850 nm +/- 10 nm, 1 300 nm +35/-15 nm, 1 310 nm +/- 25 nm, 1 550 nm +/- 30 nm |
| Types de fibres compatibles |
50/125 μm, 62,5/125 μm, monomode |
| Zone morte de l'événement |
850 nm : 0,5 m (typique), 1 300 nm : 0,7 m (typique)
1 310 nm : 0,6 m (typique), 1 550 nm : 0,6 m (typique) |
| Zone morte d'atténuation |
850 nm : 2,5 m (typique), 1 300 nm : 4,5 m (typique)
1 310 nm : 3,6 m (typique), 1 550 nm : 3,7 m (typique) |
| Plage dynamique |
850 nm : 28 dB (typique), 1 300 nm : 30 dB (typique)
1310 nm : 32 dB (typique), 1550 nm : 30 dB (typique) |
| Réglage de la plage de distance maximale |
MM : 40 km, SM : 130 km |
| Plage de mesure de distance |
850 NM : 9 km, 1 300 NM : 35 km, 1 310 NM : 80 km
1550 nm : 130 km |
| Plage de réflectance |
850 nm : -14 dB à -57 dB (typique), 1 300 nm : -14 dB à -62 dB (typique)
1 310 nm : -14 dB à -65 dB (typique), 1 550 nm : -14 dB à -65 dB (typique) |
| Exemple de résolution |
3 cm à 400 cm |
| Largeurs d'impulsion (nominales) |
850 nm : 3, 5, 20, 40, 200 ns, 1 300 nm : 3, 5, 20, 40, 200, 1 000 ns, 1 310/1 550 nm : 3, 10, 30, 100, 300, 1 000, 3 000, 10 000, 20 000 ns |
| Temps de test (par longueur d'onde) |
Réglage automatique : MM - 5 s (typique) SM – 10 s (typique)
Paramètre de test rapide : MM – 2 secondes (typique) SM – 5 secondes (typique)
Meilleur réglage de résolution : MM – 2 à 180 s SM – 5 à 180 s
Paramètre FaultMap : MM – 2 s (typique) MM – 180 s (max) SM – 10 s (typique) SM – 180 s (max)
Paramètre DataCenter OTDR : MM – 1 s (typique à 850 nm) MM – 7 s (max) SM – 20 s (typique) SM – 40 s (max)
Réglage manuel : MM - 3, 5, 10, 20, 40, 60, 90, 120, 180 sec SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 sec
|
| Spécifications VFL |
| Contrôle marche/arrêt |
Interrupteur mécanique et un bouton sur l'écran tactile |
Puissance de sortie
|
316 µW (-5 dBm) ≤ puissance crête ≤ 1,0 mW (0 dBm) |
Longueur d'onde de fonctionnement
|
650 nm nominal |
Largeur spectrale (RMS)
|
±3 nm |
Modes de sortie
|
Mode pulsé à onde continue (fréquence de clignotement de 2 Hz à 3 Hz) |
Adaptateur de connecteur
|
2,5 mm universel
|
Sécurité laser (classification)
|
Classe II CDRH Conforme à la norme EN 60825-2 |
| Spécifications générales |
Poids
|
Ordinateur central avec module et batterie : 3 lb, 5 oz (1,28 kg) |
Dimensions
|
Ordinateur central avec module et batterie : 2,625 pouces x 5,25 pouces x 11,0 pouces (6,67 cm x 13,33 cm x 27,94 cm) |
Batterie
|
Batterie au lithium-ion, 7,2 volts |
Durée de vie de la batterie
|
Fonctionnement OTDR automatique pendant 8 heures, double longueur d'onde sans sonde vidéo connectée, 150 m de fibre |
| Température de fonctionnement |
-18ºC à 45ºC |
| Température hors fonctionnement |
-30ºC à 60ºC |
Altitude de fonctionnement
|
4 000 m (13 123 pi), 3 200 m (10 500 pi) avec adaptateur secteur |
Altitude de stockage
|
12 000 m |
EMC
|
EN 61326-1
|
Pour connaître les spécifications complètes du module OTDR Fluke Networks Optifiber Pro Quad, veuillez cliquer ici : Module OTDR Fluke Networks Optifiber Pro Quad
|
