Cet article a un étalonnage actuel!

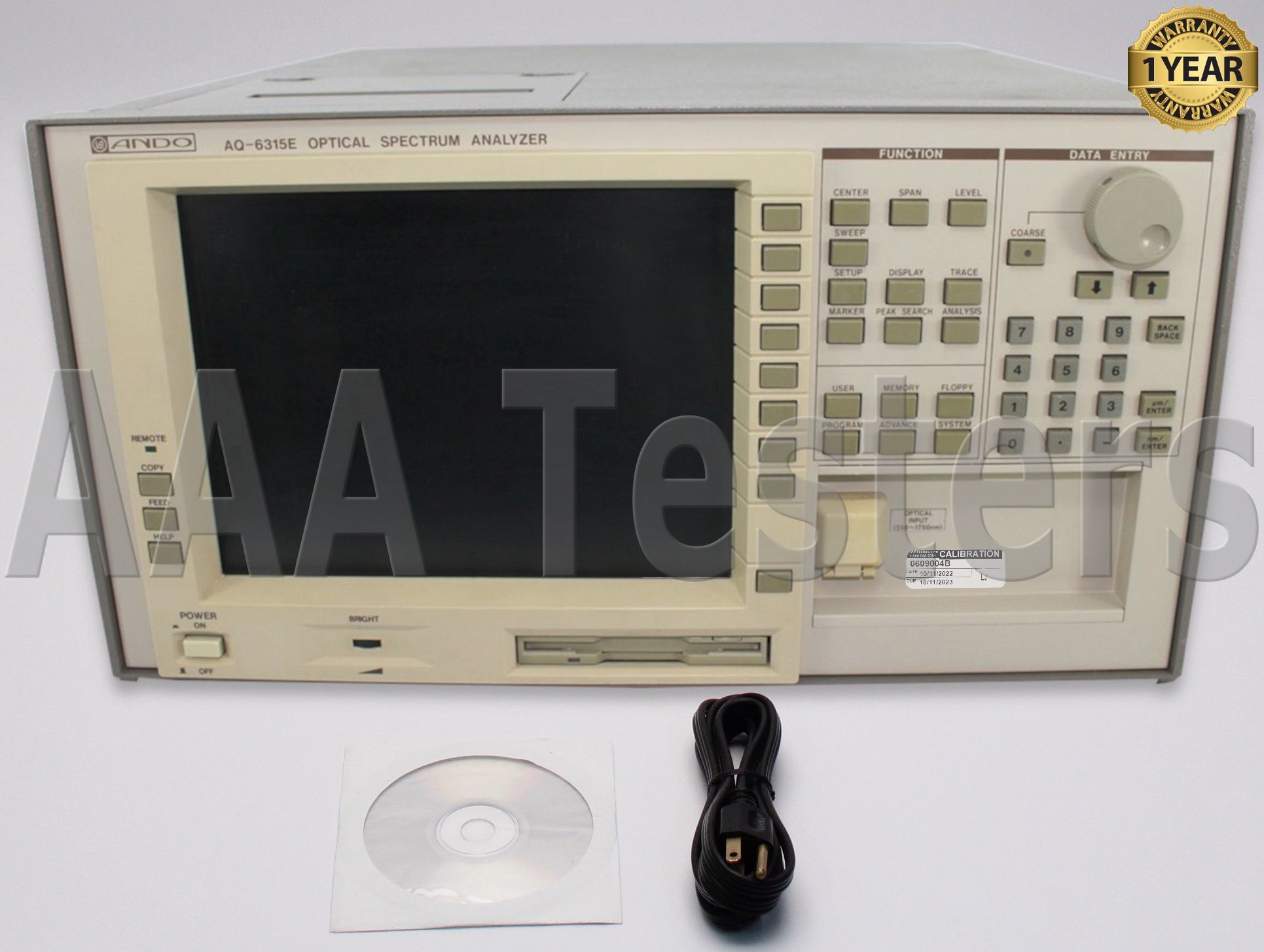

ANDO AQ-6315E Analyseur de spectre optique

L'analyseur de spectre optique AQ6315E (OSA) est une version améliorée de l'Ando AQ6315A bien connu. Cet OSA peut effectuer des mesures d'intensité résolues spectralement dans la plage de 350 à 1750 nm avec une précision de longueur d'onde meilleure que 0,05 nm et prend en charge le mode monochromateur unique / double passe.


Comprend des accessoires comme indiqué ci-dessus!

Condition de travail: excellent
Condition: rénové
Calibré: oui
Garantie: Garantie d'un an

L'analyseur de spectre optique AQ6315E (OSA) est une version améliorée de l'Ando AQ6315A bien connu. Cet OSA peut effectuer des mesures d'intensité résolues spectralement dans la plage de 350 à 1750 nm avec une précision de longueur d'onde meilleure que 0,05 nm et prend en charge le mode monochromateur unique / double passe. En mode monochromateur unique, il prend en charge la même large gamme d'applications que les modèles précédents. En mode monochromateur à double pass, la plage dynamique est améliorée à -90 dBm. Le système est suffisamment sensible pour mesurer les intensités lumineuses aussi faibles que quelques picowatts, et en une seule mesure peut couvrir une plage dynamique de sept ordres de grandeur, permettant la visualisation simultanée d'une faible intensité et de signaux à haute intensité tels que les émissions spontanées et l'émission de laser à partir d'une cavité laser. Il possède plusieurs modes de mesure intégrés, des simples mesures d'absorption optique à l'analyse complète des paramètres d'amplificateur optique. Cette unité prend en charge diverses fonctions d'analyse pour DWDM et autres dispositifs optiques (LD, LED, FBG, etc.).

Caractéristiques majeures

Analyse diversifiée fonctions Analyse Fonctions pour WDM et Autres dispositifs optiques (LD, LED, FBG, etc.). Longueur d'onde élevée précision Proposer ±Longueur d'onde de 0,05 nm précision dans le 1550 NM Bet, avec ±0.02 longueur d'onde NM linéarité, le fait particulièrement utile pour Des appareils WDM, tels que haut-perte longueur d'onde caractéristiques évaluation. Sélection du monochromateur mode Le monochromateur Le mode peut être défini sur célibataire-passer ou doubler-passer pour correspondre à votre mesureBesoins de demande.Sensibilité élevée sur une large bande Les couvertures de 350 nm à 1750 nm et le niveau de bruit ont été supprimé pour permettre l'AQ-6315A /-6315b pour mesurer la lumière -90bmFaible dépendance à la polarisation La dépendance à la polarisation a été réduiteo ±0,05 dB, habilitant Mesure précise du gain d'amplificateur optique et d'autres mesures critiques.Haut-précision du niveau Précis à l'intérieur ±0,3 dB.Haut-Mesure de puissance: Max. + 20 dbm (100mW) Même une puissance élevée à une puissance à partir d'un optique L'amplificateur peut être mesuré dIrectly sans atténuateur optique Résolution de longueur d'onde élevée Atteint une résolution de longueur d'onde de 0,05 nm.La sortie optique est fournie (AQ6315B uniquement) Peut être utilisé comme filtre de passe de bande optique.Trois souvenirs de trace individuels La lumière pulsée peut être mesurée 9.4-LCD de couleur de pouce

Caractéristiques

Fibre applicable

Plage de longueurs d'onde de mesure

350 à 1750 nm

Entrée de longueur d'onde

0 à 1500 nm

Précision de longueur d'onde

0,5 nm (25 ± 5 ° C, fibre 10/125 SM)

± 0,05 nm (1510 à 1570 nm, 10/125 SM fibre)

Linéarité de longueur d'onde

± 0,02 nm (1510 à 1570 nm, 10/125 SM fibre) [1]

Reproductibilité de longueur d'onde

± 0,005 nm (1 minute)

Résolution de longueur d'onde

0,05 à 10 nm

Plage de niveau de mesure [2]

Précision du niveau [3]

± 0,3 dB (à 633/1310 / 1550 nm)

Dépendance de la polarisation [4]

Linéarité [5]

± 0,05 dB (0 à -40 dbm), ± 0,2 dn (0 à –60 dBm)

Échelle de niveau

0,1 à 10 dB / div. Et linéaire

Plage dynamique (niveau de lumière parasite) [6]

Temps de balayage [7]

0,5 s. ou moins (portée 500 nm ou moins), 2,5 s. ou moins (pleine portée)

Fonctions

Mesures

Mesure automatique, mesure du balayage marqueur à marqueur, moyenne, fonction de mesure de la lumière pulsée. Fonction du compteur de puissance

Afficher

Affichage 3D, affichage divisé (double)

Individues 3 traces de souvenirs

Max./min. maintenir, calcul des données (addition, soustraction, division), normaliser, dominant, affichage de courbe, fonction d'affichage de densité de puissance, dbm / km, échelle de niveau%

Analyse des données

Recherches de pointe / inférieure, recherche de largeur spectrale, recherche SMSR. Fonction de mesure de la puissance de marqueur à marqueur, fonction de mesure de l'amplificateur optique NF, fonction d'analyse des couleurs, fonction d'analyse WDM, fonction de mesure de la largeur des encoche

Autre

Fonction du programme (200 étapes × 20 programmes), fonction d'étalonnage de longueur d'onde, fonction calendrier / date, fonction d'aide, clé utilisateur définir la fonction, fonction d'étiquette

Sortie optique [8]

Mémoire

Traces FDD, données d'analyse et programmes sur FD de 3,5 pouces (1,2 / 1,44 Mbyte)

Traces de mémoire internes et conditions de mesure (32 traces), 20 programmes

Sortie de données

Imprimante imprimante à grande vitesse

PROSTER-DIRECT Sortie vers XY Plotter

Interfaces

Ports gp-ib-2

Autre entrée trigger de balayage (TTL), entrée trigger d'échantillon (TTL), échantillontrigger Sortie (TTL) Échantillon Entrée d'activation (TTL), sortie 270 Hz (TTL), sortie analogique (0-5V), sortie vidéo (VGA compatible

Afficher

LCD de couleur 9,4 pouces, résolution 640 × 480 points

Connecteur d'entrée optique

FC (standard) SC, D4, W / E, ST, DIN , etc.

Exigences d'électricité

AC100V à 120V, 200V à 240 V, 48 à 83 Hz, env. 200VA

Environnement

Dimensions et masse

Env. 425 (w) × 222 (h) × 450 (w) mm, env. 30 kg
