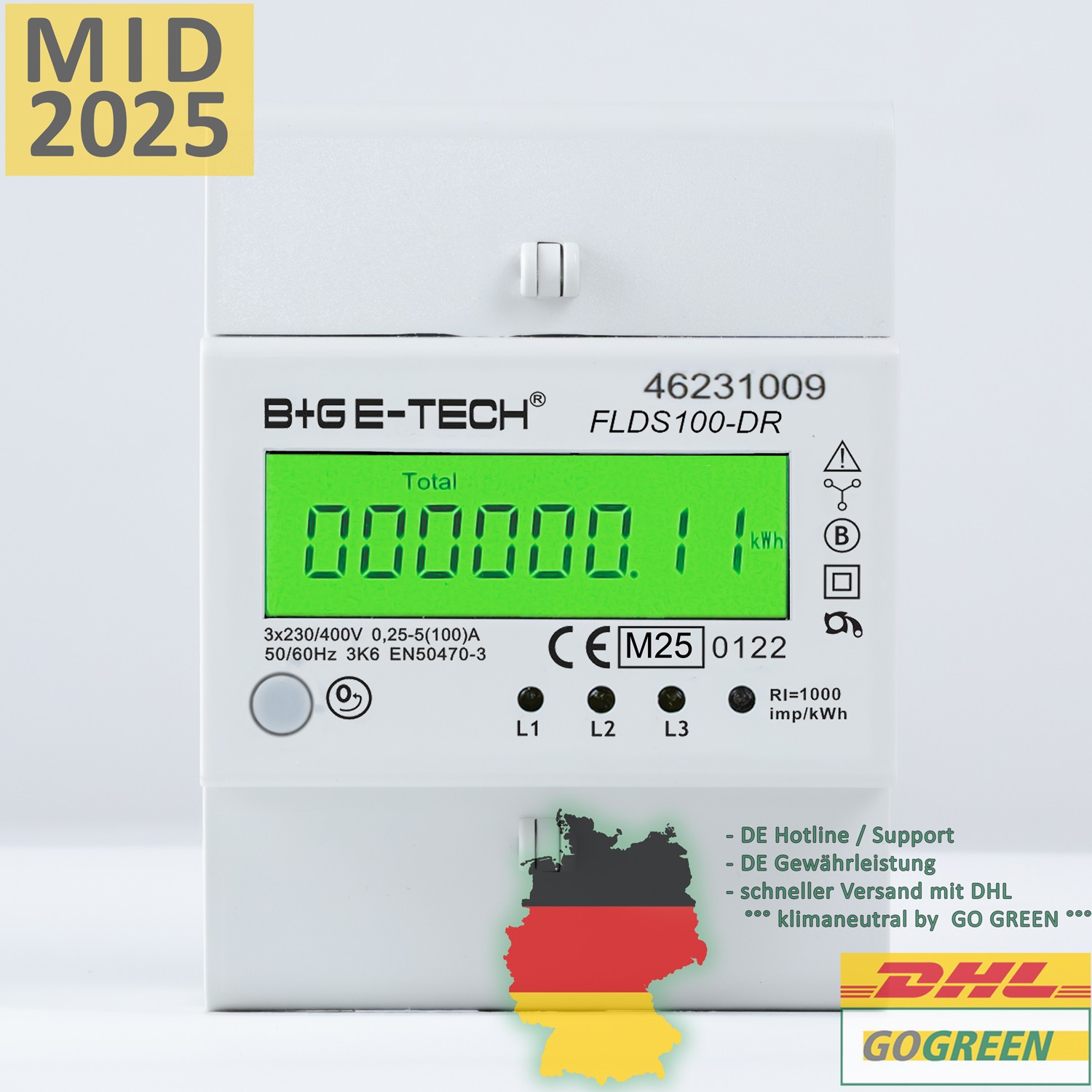

FLDS100DR - Drehstromzähler f. TS35 400V 5(100)A (LCD Weiß) MID 2025

Artikelnummer: 804-42106-M25-W
Gewicht: 0,355 kg
Hersteller: B+G e-tech
Funktionen: Digitale Stromzähler
Eigenschaften: Fernablesung
Eigenschaften: Kalibriert
Eigenschaften: LCD-Hintergrundbeleuchtung
Eigenschaften: MID Eichung
Eigenschaften: Rückstellbar
Anzahl der Phasen: 3
Anzahl der Anzeigestellen: 8
Nennstrom: 100 A
Nennspannung: 400 V
Montageart: DIN-Schienenmontage
Anzeigeformat: LCD
Produktart: Elektronisch
Stromart: Wechselstrom (AC)
Betriebsfrequenz: 50 Hz
Tarif: Einfachtarif
Genauigkeitsklasse: Klasse 1
Herstellungsland und -region: China
Marke: B+G e-tech
Herstellernummer: Nicht zutreffend

Beschreibung

MID zugelassener, digitaler 3 Phasen Drehstromzähler mit hinterleuchteter LCD Anzeige, Tageszählwerk, Lastanzeige und S0 Impulsausgang

Mit einem Grenzstrom von 100A ist dieser Zähler aufgrund seines hohen Lastbereichs für fast unzählige Anwendungen verwendbar.
Weitere Ausstattung ist das S0 Interface mit 1000 Impulsen pro kWh (entspricht 1,0 Wh je Impuls) für Auswertung von Lastkurven und Energiemanagementzwecke mit entsprechender Hard- und Software. Eine optische Wiedergabe erfolgt frontseitig parallel durch eine rote LED. Weitere drei LEDs dienen der Lastverteilung je Phase und werden als LED L1, L2 und L3 beziffert. Diese LEDs blinken bei anliegender Last, dessen Blinkrate bei zunehmender Last ebenfalls zunimmt. Dies dient einem einfachen und vor allem schnellen Überblick der Lastverteilung angeschlossener Verbraucher.

Das Higlight dieses Produkts ist das frei rückstellbare Tageszählwerk, welches parallel mit dem Hauptzählwerk arbeitet. Die Funktionsweise entspricht dem Tageszähler beim Auto, dessen Anwendung jedem selbst obliegt und dennoch denkbar einfach ist. Ebenfalls bietet dieser übersichtlich gestaltete Zähler auch die Anzeige der aktuellen bzw momentanen Leistung in Watt, die über das Gerät fließt. Abzulesen ist diese einfach, wie auch detailliert bis auf einen Watt genau.
Die gesamte Bedienung erfolgt nur über einen robusten Knopf auf der Frontseite des Zählers.

Bei der Installation erlaubt es die geringe Baubreite von 70mm bis zu 3 Geräte problemlos auf einer Standarthutschiene von 12 TE zu installieren. Dies macht es besonders bei z.B. Mietobjekten interessant, wodurch viel Platz für Mess- und Zähleinrichtungen benötigt wird.
Zur Zuordnung verfügt jeder Zähler über eine frontseitige Gerätenummer in Klarschrift um eine eindeutige Zuordnung zu gewährleisten.

Das sehr gut ablesbare LCD ist mit einer angenehmen, Hintergrundbeleuchtung ausgestattet, was das Ablesen auch bei besonders schlechten Lichtverhältnissen problemlos macht. Die Beleuchtung ist in drei Variationen "Grün", Blau" oder "Weiß" wählbar und basiert auf extrem sparsamer Low-Current LED Technologie.

Anwendungsbeispiele:

Baustromverteiler, Verkaufswagen oder Verteiler auf Wochenmärkten
Energy-Management-Systeme, Prüfmessungen von Verteilungen
Anwendungen für Photovoltaik (z.B Ertrags- oder Bezugsmessungen)
Verbrauchsermittlung an Heizungen oder Pumpen
Steuerungs- und Verteilerbau, Regeltechnik
für Prüfmessungen bei geringen Platzverhältnissen
Gebäudeautomation, Klimatechnik, BHKW
Schaltanlagenbau, Gewerbe und Installationshandwerk
Verbrauchsüberwachung bei Camping, Ferienappartments, Garagenkomplexe,
Büros, Untervermietungen, Einliegerwohnungen
allgemeine Verbrauchsmessungen in/von Unterverteilungen für Abrechnung gegenüber dritten geeignet
geeichte / MID zugelassene Ausführung für Abrechnungszwecke geeignet!
Zulassung beträgt 8 Jahre ab Eichjahr

Technische Daten:

Typenbezeichnung: FLDS100-DR (804-42106-M24-G)
MID zertifiziert nach Zertifikat T10754 der NMI (NL - NBNo. 0122)
0,5-5A Nennstrom / 100A Grenzstrom (Grenzstrom = dauerbelastbar!)
Elektronischer Stromzähler (3-Phasen-Drehstrom nach EN 61036,
für 4-Leiter Drehstromnetze) 3p4w
digitales LCD
6 digitalen Stellen + 2 Nachkommastellen = 999999.99 kWh
Anschluss: 3x230V/400V AC
Betriebsbereich: 3*161/279 to 300/500 / 0,1 ~ 100A
Frequenz-Bereich: 50Hz +/- 10%
Start-Strom Cos-Phi = 1: 0.4% of Ib
Eigenstromverbrauch: ≤ 2W /10VA per phase
Genauigkeitsklasse: 1
Impulslänge: 80ms
Zählimpulse: 1000imp/kWh
Temp.-Bereich: -25°C bis +55°C
Rel. Luftfeuchtigkeit: bis 75% - kurzfristig bis 95%
Befestigung: DIN-Hutschiene (DIN EN50022) / 3,9TE=70mm
Abmessung: 70x110x64,5mm
Gewicht: ca. 400g
für Verrechnungszwecke gegenüber dritten geeignet
Bedienungsanleitung in deutsch via QR Code zum Download

Nutzen Sie gern auch die Downloads um z.B. die Bedienungsanleitung zu laden und weitere Details in Erfahrung zu bringen.

Bedienungsanleitung

Übersicht der erhältlichen Varianten der FLDS100 Serie

Typ / Variante	FLDS100	FLDS100-DR	FLDS100-BiR

Mess- / Berechnungsmethode des Gesamt- bzw- Totalzählwerks	always positiv (summierend)	Einrichtungsmessung (rücklaufgesperrtes Zählwerk)	Zweirichtungsmessend (saldierend)
Anzeige	total kWh	total kWh total kWh (rückstellbar) Last total (Watt)	total kWh import kWh export kWh total kWh (rückstellbar) import kWh (rückstelbar) export kWh (rückstellbar) Last L1 (Watt) Last L2 (Watt) Last L3 (Watt) Spannung L1 (Volt) Spannung L2 (Volt) Spannung L3 (Volt)
Bedienung	---	via Knopf zum Abruf der Werte und Reset des Tageszählwerks	via Knopf zum Abruf der Werte und Reset der Tageszählwerke
S0 LED Impulskonstante	1000imp. pro kWh	1000imp. pro kWh	1000imp. pro kWh
S0 Impulsausgang (elektrisch)	Gesamtenergie unabhängig der Energieflussrichtung	Nur Bezugsenergie (Import)	saldierende Ausgabe (Import abzgl. Export)
Displaybeleuchtung	Grün, immer leuchtend	Grün, Blau oder Weiß, leuchtet für 5 Minuten, Reaktivierung via Tastendrück	Grün, immer leuchtend

* Die in diesem Angebot verwendeten Produktbilder dienen der Produktpräsentation und können vom eigentlichen Erscheinungsbild ggf. abweichen. Dies beeinflusst jedoch nicht die im Angebot hinterlegten technischen Daten.
