Über die Eingangsspannung

Installationsverfahren
Die Installation von Grid Tie Power System umfasst mehrere Schlüsselschritte:
1. In Anbetracht der Gesamtkapazität des Netzbinderstromsystems, das Sie benötigen.
2. Auswahl der anwendbaren Windkraftanlage für Netzbinder-Wechselrichter.
3. Auswahl des Zubehörs für die Installation des Netzbinder-Stromsystems.
4. Auswahl des richtigen Modells des Grid Tie Inverters.
5. Installation der Windkraftanlage an geeignetem Ort.
6. Installation des Gitterband-Wechselrichters an geeignetem Ort.
7. Anschluss des Netzbinder-Stromsystems mit Kabeln und Anschlüssen.
8. Erdung des Systems.
Jeder der detaillierten Installationsschritte in den folgenden Abschnitten wird in der Installation numerisch referenziert
Abbildung unten.
WARNUNG: Schließen Sie Netzwechselrichter NICHT an das Stromnetz an und laden Sie die Wechselstromkreise NICHT mit Strom.
bis Sie die gesamte Installation abgeschlossen haben
Schritt1. Berücksichtigt man die Gesamtkapazität des Stromnetzes, das Sie benötigen.
Die Gesamtkapazität des gesamten Netzbinderstromsystems richtet sich nach Ihrem Stromverbrauch in der
Der Standort, den Sie installieren möchten, oder wie viel Strom Sie in das Versorgungsnetz einspeisen möchten. Eigentlich ist die
Volumen ist nur nach Ihrer Bereitschaft, denn wenn die Gesamtleistung von Elektrogeräten, die
Die im Installationsort verwendete Leistung ist größer als die Ausgangsleistung des Netzbinders, diese Leistung
aus dem System wird auf der Website verbraucht, dies verlangsamt den Leistungsmesser, sonst wird die
Differenz der Ausgangsleistung aus dem System zwischen der gesamten verbrauchten Leistung der Geräte
zum Versorgungsnetz.
Wenn Sie zum Beispiel ein Netzanschluss-Stromsystem in Ihrem Haus installieren möchten, können Sie entscheiden, wie viel Energie Sie benötigen.
Leistungsvolumen entsprechend der Gesamtleistung der Geräte, die Sie in Ihrem Haus verwenden, möglicherweise
Verbrauch der Gesamtenergie pro Tag beträgt etwa 5KWH, dann sollten Sie die durchschnittliche Geschwindigkeit der
Wind in pro Tag an Ihrem Standort, überprüfen Sie die Leistung auf die Geschwindigkeit der Windkurve aus den Spezifikationen der
Windkraftanlage, dann können Sie die durchschnittliche Leistung schätzen, die die Windkraftanlage erzeugen kann, tatsächlich die
Die tatsächliche durchschnittliche Leistung, die die Windkraftanlage an Ihrer Seite erzeugen kann, ist nicht einfach abzuschätzen, Sie müssen überprüfen
Die historischen Daten des Klimas, da es jeden Tag je nach Klima variieren wird, nehmen Sie einfach eine 1KW
Die Nennwindturbine eignet sich für das Netzbindenetz, das Sie einstellen möchten, mit dieser Kapazität der
System, kann es den gesamten Stromverbrauch im ganzen Jahr liefern. Wenn das Netzanschlussnetz funktioniert,
Manchmal gibt es zusätzliche Stromversorgung zum Versorgungsnetz. wenn der Strom aus dem Netzbindersystem größer ist als
Der Strom, der von den Geräten in Ihrem Haus verbraucht wird, und manchmal nicht, wenn es nicht größer ist.
Wenn Sie eine 1KW-Windkraftanlage verwenden, dann nennen wir das "GTWT"-System 1KW-Netzbinderstromsystem, von
Natürlich können Sie 500W Netzbindersystem oder 2KW Netzbindersystem installieren, noch mehr große Kapazität oder
Mehr kleine Kapazität Netzbinder Wechselrichter, es spielt keine Rolle. Aber wenn die Kapazität zu groß ist, sollten Sie erwägen
Das Volumen des AC-Systems kann die Energie in Ihrem Haus halten.
Schritt2. Auswahl der anwendbaren Windkraftanlage für Netzbinder-Wechselrichter
Beschreibung der Windkraftanlage
Eine Windkraftanlage ist ein Gerät, das kinetische Energie aus dem Wind in elektrische Energie umwandelt. Wind
Windkraftanlage, die zum Laden von Batterien verwendet wird, kann als Windladegerät bezeichnet werden, Windkraftanlage kann auch mit einem
Netzwechselrichter für Windkraftanlagen wie TEG WAL oder WDL Serie Netzwechselrichter zur Einspeisung von Energie an Versorgungsunternehmen
Gürtel.

Das Ergebnis von über einem Jahrtausend Windmühlenentwicklung und moderner Technik, die heutige Windkraft
Turbinen werden in einer Vielzahl von vertikalen und horizontalen Achsentypen hergestellt. Die kleinsten Turbinen sind
Einsatz für Anwendungen wie Batterieladung für Hilfsstrom für Boote oder Wohnwagen oder zur Stromversorgung des Verkehrs
Warnzeichen. Etwas größere Turbinen können verwendet werden, um kleine Beiträge zu einem Hausstrom zu leisten
Energieversorgung beim Verkauf von ungenutztem Strom über das Stromnetz an den Energieversorger. Reihen von großen Turbinen,
Windparks, bekannt als Windparks, werden zu einer immer wichtigeren Quelle erneuerbarer Energien und werden von
viele Länder im Rahmen einer Strategie zur Verringerung ihrer Abhängigkeit von fossilen Brennstoffen.
Ein quantitatives Maß für die an jedem Ort verfügbare Windenergie wird Wind Power genannt
Dichte (WPD) Es ist eine Berechnung der durchschnittlichen jährlichen Leistung pro Quadratmeter Kehrfläche
Eine Turbine ist für verschiedene Höhen über dem Boden tabelliert. Berechnung der Windkraftdichte
Einschließlich der Wirkung von Windgeschwindigkeit und Luftdichte

Auswahl der Windkraftanlage
Die meisten Arten von Spezifikationen, die die Fabriken über die Windkraftanlagen markiert haben:
1, Startwindgeschwindigkeit (m/s); 2, Schnittwindgeschwindigkeit (m/s);
3, Nennwindgeschwindigkeit (m/s); 4, Nennleistung;
5, Max. Leistung; 6, sichere Windgeschwindigkeit (m/s);
7, Nenngleichspannung.
Sie müssen eine Windkraftanlage wählen, die die Nennleistung dem Stromverbrauch für Ihre
Verwendung. Wenn Sie sich für eine Windkraftanlage entscheiden, müssen Sie auch im Voraus überlegen, welches Modell Umrichter
TEG Serie, die Sie verwenden möchten. Windkraftanlagen haben zwei Ausgangstyp, einer ist AC-Ausgangstyp und ein anderer ist DC
Ausgangstyp, wenn die Windkraftanlage DC-Ausgangstyp ist, muss sie mit einem Gleichrichter integriert werden. Also wenn der Wind
Turbine ist AC-Ausgangstyp, Sie sollten WAL-Modell des Netzbinder-Wechselrichters der TEG-Serie verwenden, wenn die Windkraftanlage
Gleichstromausgangstyp, dann sollten Sie WDL-Modell des Netzwechselrichters der TEG-Serie verwenden.
Schritt3. Auswahl des Zubehörs für die Installation des Netzbindersystems.
Das Zubehör für Netzbinder-Stromsystem einschließlich:
1, Verbindungskabel werden mit Windkraftanlage und Wechselrichtern verbunden.
2, Steckverbinder.
3, AC-Kabel.
4, Leistungsmesser (optional).
5, Halterung für die Installation der Windenergieanlage (nicht in dieser Bedienungsanleitung enthalten).
Auswahl von Anschlusskabeln
Bevor Sie eine Windkraftanlage an einen Netzwechselrichter der TEG-Serie anschließen, geeignete Spezifikation von
Kabel sollten ausgewählt werden. Die Auswahl der Spezifikationen der Kabel erfolgt nach max.
Leistung (Pmax.) und Nennspannung (Vdc) der Windkraftanlage. Sie sollten das Maximum berechnen
Strom (Imax), der durch die Kabel geleitet wird, markieren wir es als Imax. Berechnen Sie zuerst die Pmax des Windes
Turbine, vielleicht geben einige Fabriken einfach die Nennleistung (P) ihrer Windkraftanlagen an, wenn ja, können Sie abschätzen
Um das Pmax zu erreichen, multiplizieren Sie einfach 1.5 (Pmax.P*1.5).
Imax.Pmax/Vdc ------(1)

• Vorteilsmerkmale des 2G Wind Power Grid Tie Inverters

  * der Netzwechselrichter der 2. Generation, neue technische, höhere Effizienz. * Höhere MPPT-Effizienz, max. 99% * Mehrfacher intelligenter Schutz für eine sichere Verwendung. * Direkt an eine dreiphasige Windkraftanlage ohne Regler anschließen * Einfach zu installieren und einfach zu bedienen. * Zwei Jahre Garantie, lebenslanger technischer Support. * Reine Sinuswellenausgabe * Eingebaute Dump-Ladefunktion * Zwei Jahre Garantie, lebenslanger technischer Support. * Leistungsbegrenzungsfunktion



• Der Stromzähler wird langsamer. Stromkosten REDUZIERT.

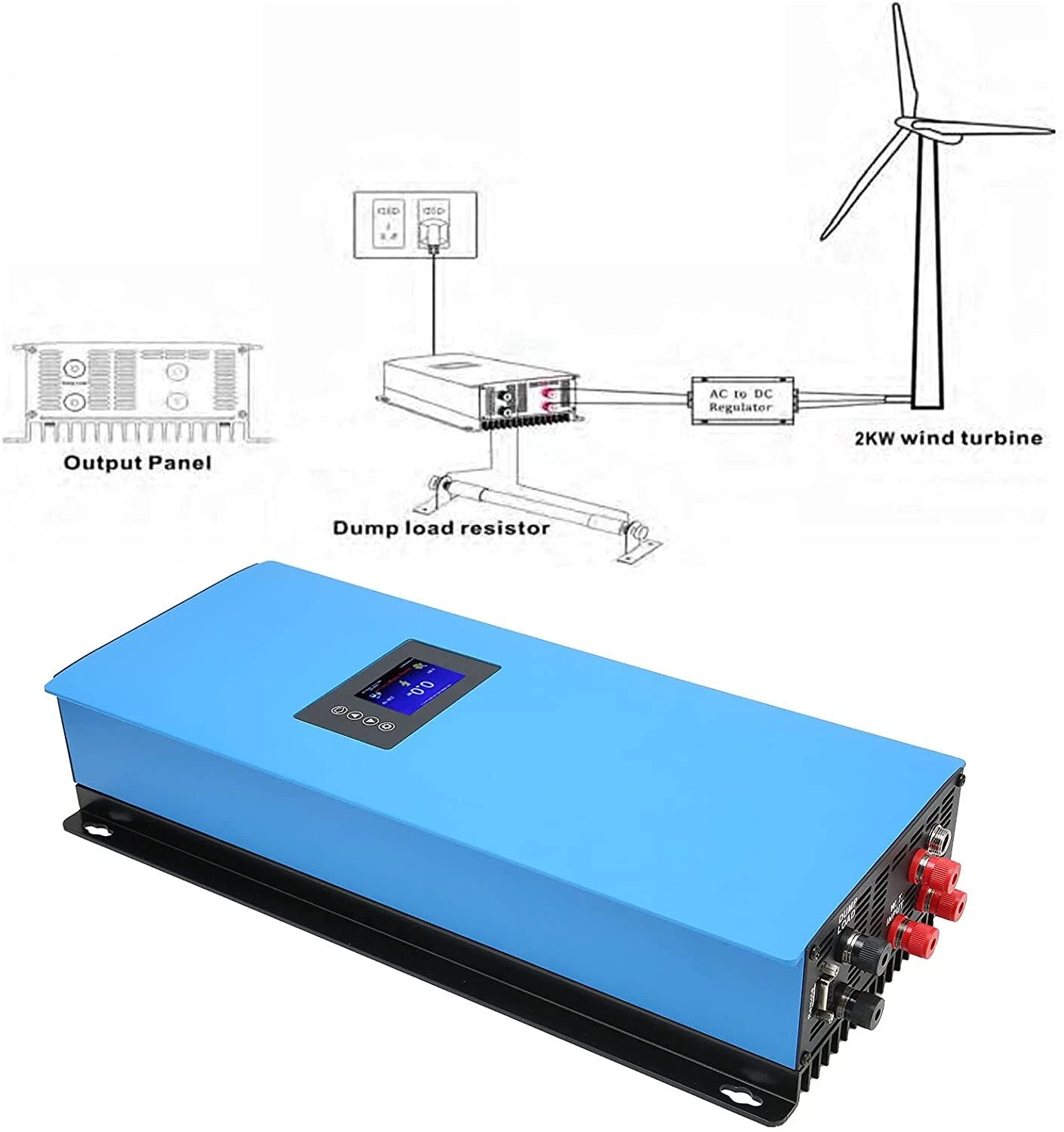

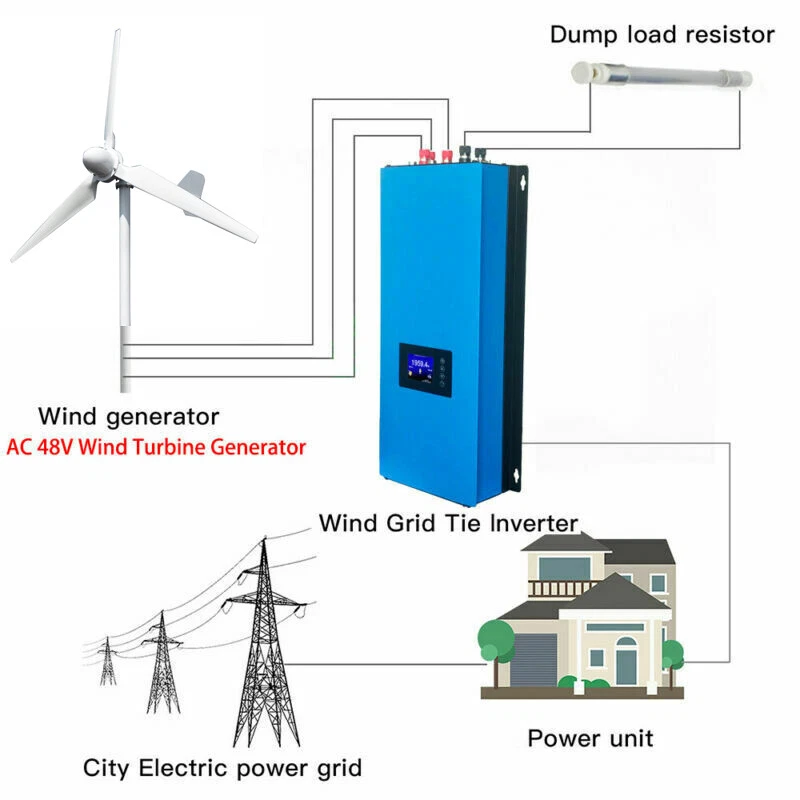

Der Windnetz-Wechselrichter kann die Windenergie von der Windkraftanlage beziehen und ohne zusätzliche Ausrüstung über seine Ausgangskabel an das Netz angeschlossen werden. Die Installation ist sehr bequem und zuverlässig. Der Wechselrichter kann an alle Steckdosen des Hausnetzes angeschlossen werden. Der Wechselrichter mit kleiner Netzbindung überwacht das Volumen, die Frequenz und die Phase des Heimnetzes und erzeugt dann reinen Sinus-Wechselstrom, dessen Frequenz und Phase mit dem des Netzes identisch sind und dessen Volumen dann etwas höher ist als das des Netzes an die stromgesteuerte PWM, um die Ausgangsleistung an das Netz zu steuern. Der kleine Wechselrichter mit Netzanschluss gibt nur Strom aus, wenn das Heimnetz eingeschaltet ist. Wenn sich die Windkraftanlage dreht und der Ausgang der Spannung im Bereich der Nenn-Eingangsspannung des Wechselrichters liegt, erzeugt die Windkraftanlage Strom, und der Wechselrichter mit Netzanbindung ändert die Leistung von der Windkraftanlage in das Ausgangsnetz. Wenn die Gesamtleistung der im Haus verwendeten elektrischen Geräte größer ist als die Ausgangsleistung der Wechselrichter, wird diese Leistung der Wechselrichter im Haus verbraucht, wodurch der Leistungsmesser verlangsamt wird, andernfalls die Differenz der Leistung Die Leistung des Wechselrichters zwischen der insgesamt verbrauchten Leistung des Geräts wird vom Haus an das Ausgangsnetz abgegeben.

• Leistungsbegrenzerfunktion

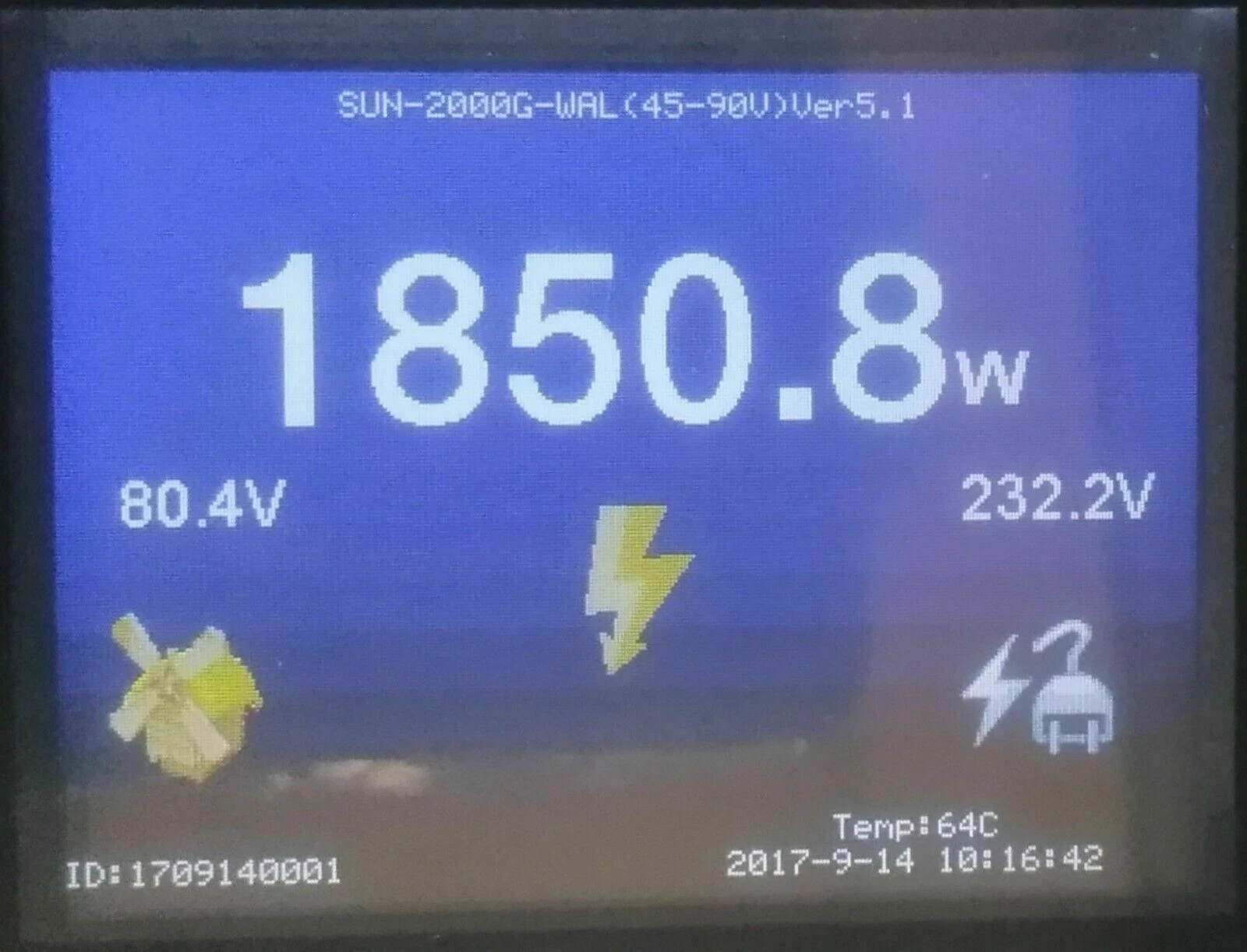

  Warum benötigen unsere Netzwechselrichter eine Grenzfunktion? --- Es ist eine Reaktion auf das überwältigende Verlangen unserer Kunden nach einer Funktion, mit der die Strommenge gesteuert werden kann, die die Netzwechselrichter erzeugen können. Mit dieser Funktion erzeugen die Wechselrichter nur Strom, der nicht größer als die Leistung der Lasten ist, selbst wenn die Wechselrichter mit einem Solarpanel mit großer Leistung verbunden sind. Wir nennen dies „Grenzwertfunktion“. Denn in einigen Ländern zahlt der Produzent für den überschüssigen Strom, den er dem Verteilungsnetz zuführt. Dies liegt daran, dass der Stromzähler (der vom Stromversorger in der Region bereitgestellte) die Richtung des Stromflusses nicht kennt. Mit anderen Worten, es wird nur hinzugefügt, selbst wenn Strom in das Netz exportiert wird. Daher wird dem Verbraucher Strom in Rechnung gestellt, selbst wenn er in das Netz eingespeist wird, und dies ist das Problem. Unsere Netzwechselrichter der Serie SUN G2 sind in diese Grenzwertfunktion integriert, sodass Wechselrichter der Serie SUN G2 im Grenzwertmodus oder im Normalmodus (ohne Grenzwert) arbeiten können. Sie können die Konfiguration auf dem LCD-Display vornehmen.

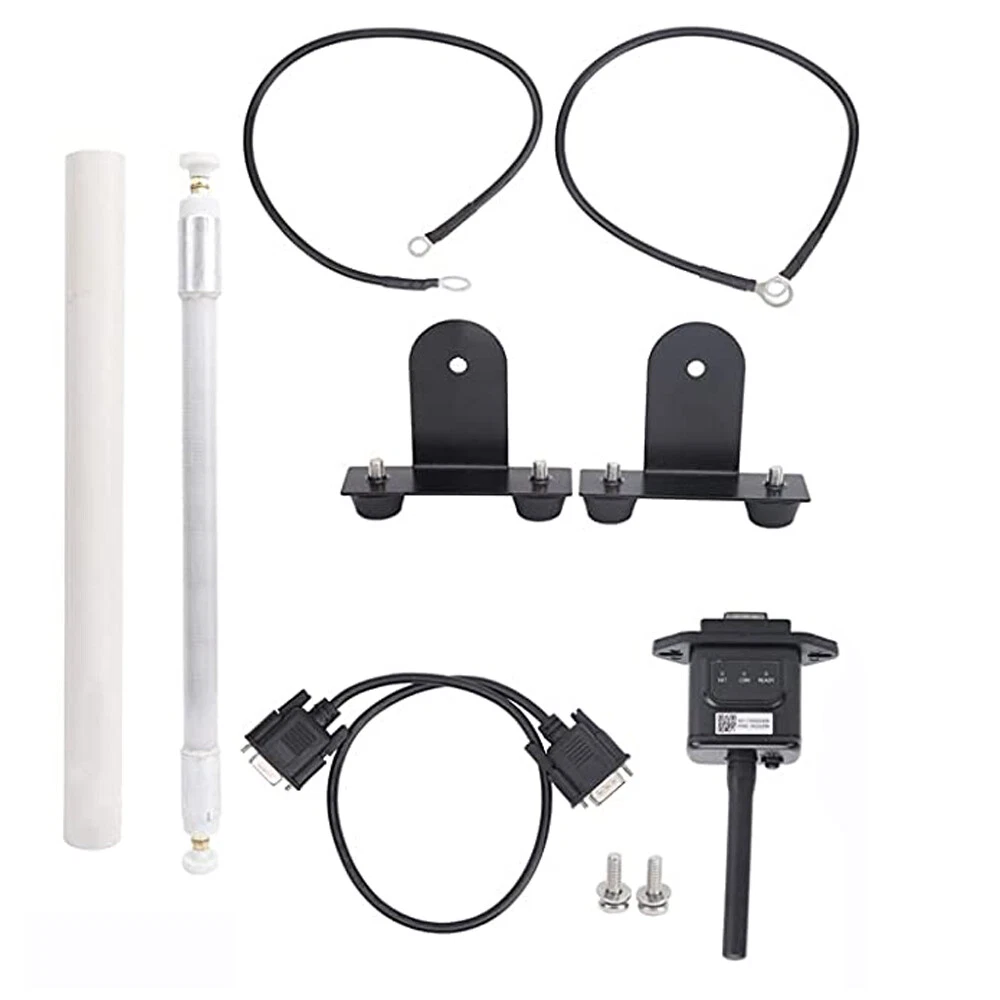

  Packliste

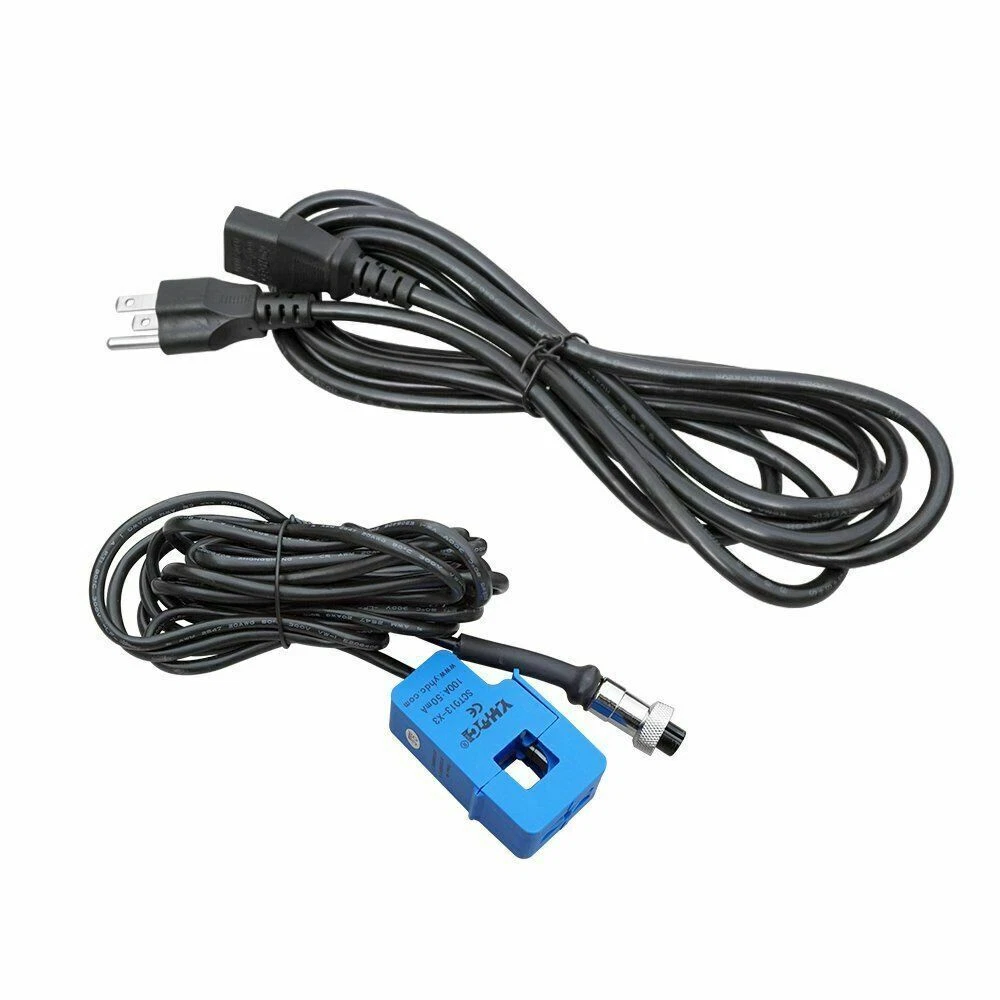

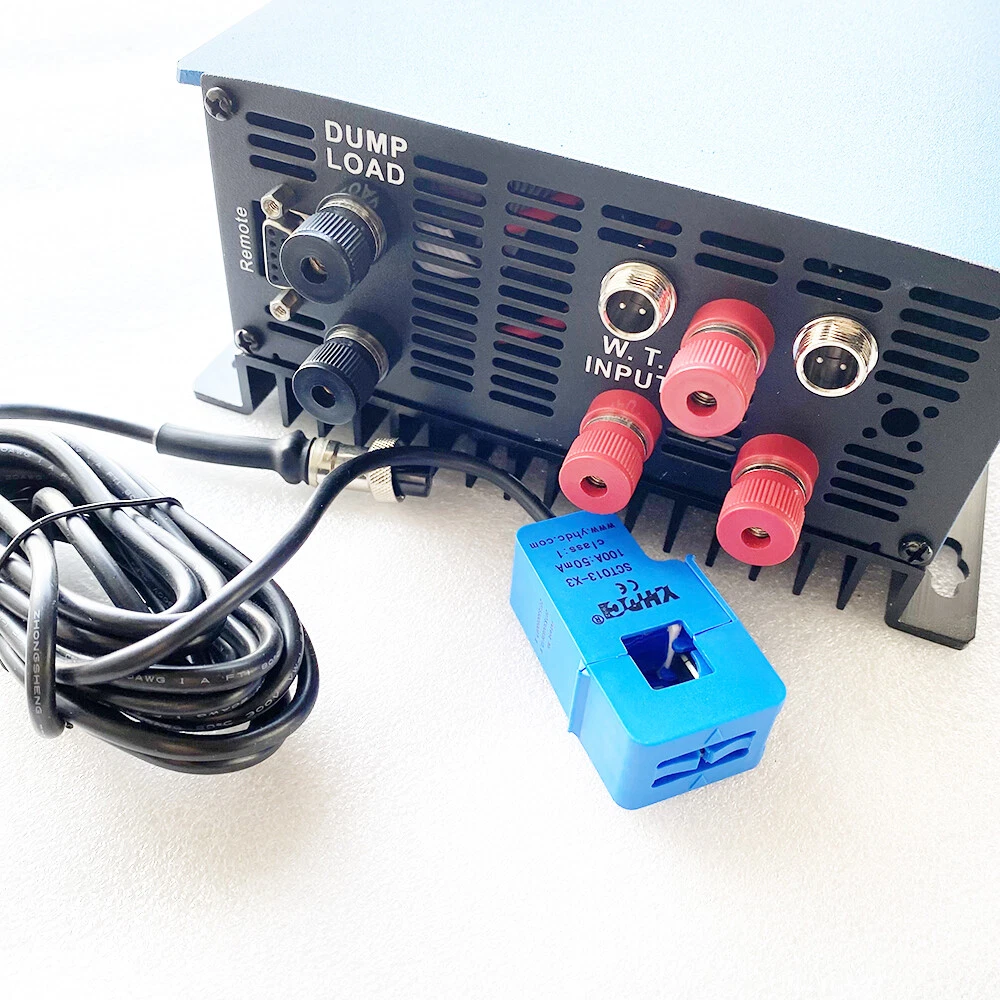

  1. Windkraftnetz-Wechselrichter ---- 1St., 2. Kipplastwiderstand --- 1St., 3. AC Kabel --1St., 4. Bedienungsanleitung & Garantiekarte. 5. Begrenzersensor / Klemme / Kabel ---- optional.



• Fragen und Antworten 1. F: Kann dieser Wechselrichter bei ausgeschaltetem Gerät funktionieren? A: Nein. Der Netzwechselrichter funktioniert nicht mehr, wenn das Netz ausgeschaltet ist. 2. F: Kann dieser Wechselrichter parallel geschaltet werden? A: Ja, der Netzwechselrichter ist stapelbar. Sie können zwei oder mehr Wechselrichter an eine große Windkraftanlage anschließen.
