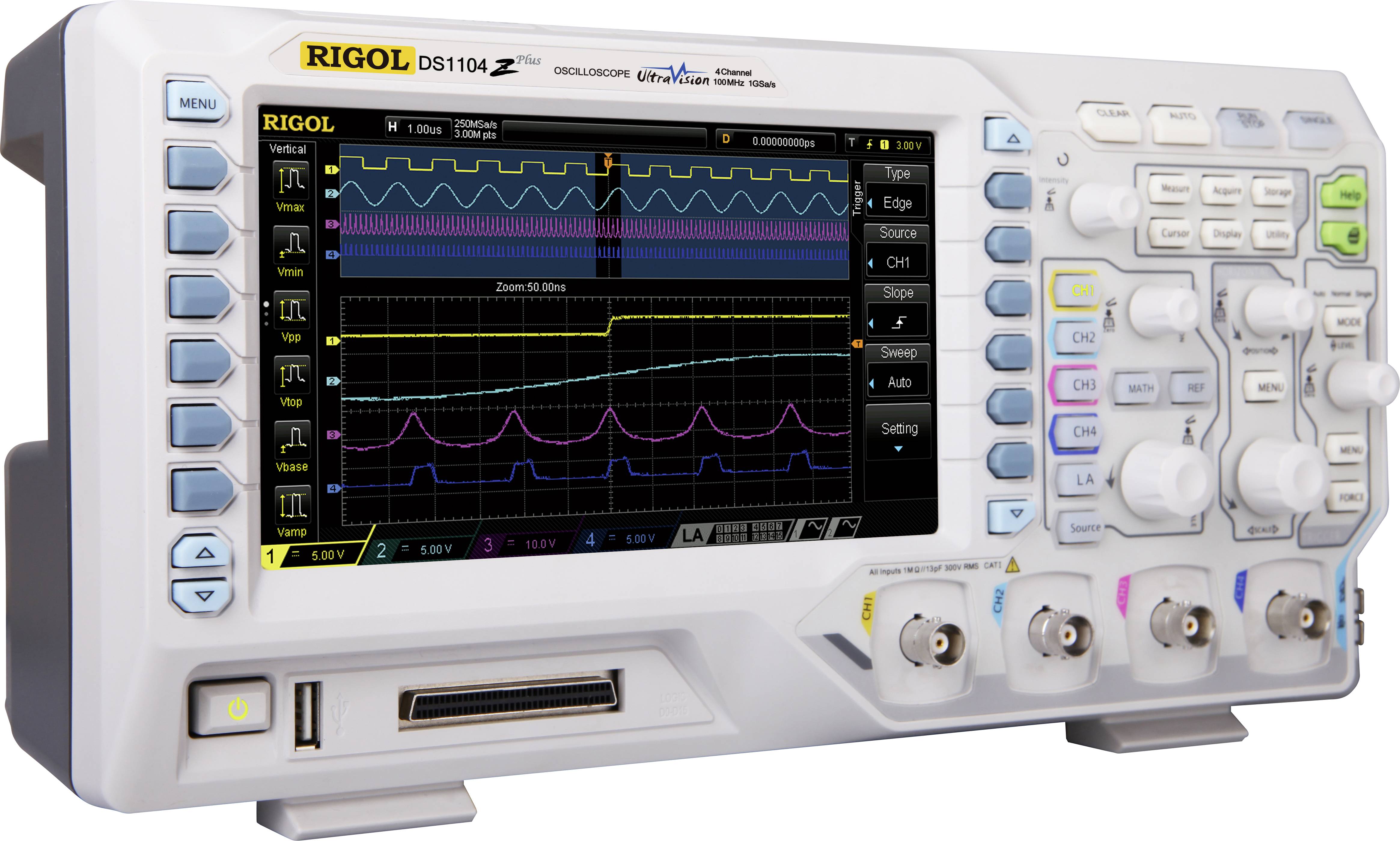

Oscilloscopio digitale Rigol DS1104Z Plus 100 MHz 4 canali 1 Gsa/s 6 Mpts 8 Bit Memoria digitale (DSO)
Online
| DS1104Z Plus | Codice articolo del costruttore: | DS1104Z Plus | |
| 4016139006697 | EAN: | 4016139006697 | |
| Etichetta di efficienza energetica: | Download | Documentazione tecnica: | Download |
| https://asset.conrad.com/media10/add/160267/c1/-/en/001392193DS01/scheda-tecnica-1392193-oscilloscopio-digitale-rigol-ds1104z-plus-100-mhz-4-canali-1-gsas-6-mpts-8-bit-memoria-digitale-dso.pdf | Documenti: | Download | |
| Dichiarazione di sicurezza: | Download | ||
| Garanzia: | Download | ||
Specifiche tecniche
| Accoppiamento di ingresso: | AC, DC, GND | |
| Ampiezza di banda: | 100 MHz | |
| Calibrato: | di fabbrica senza certificato | |
| Caratteristiche oscilloscopio: | Memoria digitale (DSO) | |
| Categoria di misura (LOV): | CAT I, CAT II 300 V | |
| Deflessione verticale: | 1 mV - 10 V/div | |
| Dimensione del prodotto, larghezza: | 313 mm | |
| Dimensione del prodotto, lunghezza: | 122 mm | |
| Dimensione monitor: | 17,78 cm | |
| Dimensioni prodotto Altezza: | 161 mm | |
| Display (tipo, misura, righe/posizione/risoluzione): | TFT a colori | |
| Frequenza di campionamento/canale: | 1 Gsa/s | |
| Impedenza di ingresso: | 1 MΩ | |
| Interfacce (componenti): | USB , Host USB, Ethernet | |
| Intervallo base temporale: | 5 ns - 50 s/div | |
| Intervallo tensione d'ingresso: | 300 V | |
| Numero max. Ingressi analogici: | 4 | |
| Peso: | 3.2 kg | |
| Profondità di memoria/canale: | 6 Mpts | |
| Risoluzione (metrologia): | 8 Bit | |
| Tensione di alimentazione (dettagli): | 115 V/AC,230 V/AC | |
| Tipo display/risoluzione: | 800 x 480 Pixel |
In evidenza
- Ampiezza di banda 100 MHz
- 4 canali analogici
- MSO Ready
- Tecnologia UltraVision
- 4 funzioni di misurazione opzionale da subito incluse
- Interfaccia USB.
- Display TFT a colori da 17,78 cm
Descrizione
Il modello DS1104Z Plus è un oscilloscopio digitale a 4 canali da 100 MHz con proprietà eccezionali. Il controllo LAN e USB sono standard, così come molte funzioni matematiche. Nel modello DS1074Z sono integrate molte funzioni e caratteristiche particolari, senza costi aggiuntivi. Ulteriori funzioni possono essere attivate facoltativamente dalla chiave software, a seconda delle necessità. Ciò significa che l'oscilloscopio rimane sempre aggiornato anche in presenza di requisiti di misura più elevati. Le curve di misura visualizzate possono essere salvate direttamente su una chiavetta USB opzionale tramite l'host USB anteriore o trasferite a un computer tramite la presa USB posteriore. Il grande monitor a colori TFT da 17,78 cm visualizza tutti i dettagli in modo affidabile. La frequenza di campionamento è di 500 MSa/s per canale e viene fornita in modalità monocanale in modo da ottenere una frequenza di campionamento fino a 1 GSa/s. La tecnologia UltraVision consente la visualizzazione in base all'intensità di aree di segnale sovrapposte e una profondità di memoria di 24 Mpts per una visualizzazione dettagliata del segnale. Queste caratteristiche fanno del DS1104Z Plus uno strumento eccezionale in grado di adattarsi alle vostre esigenze di misura.
Spedizione
- 4x sonde passive RP2200 (200 MHz), Cavo di alimentazione, Cavo USB, Manuale, Certificato di taratura., BND-MSO/DS1000Z
