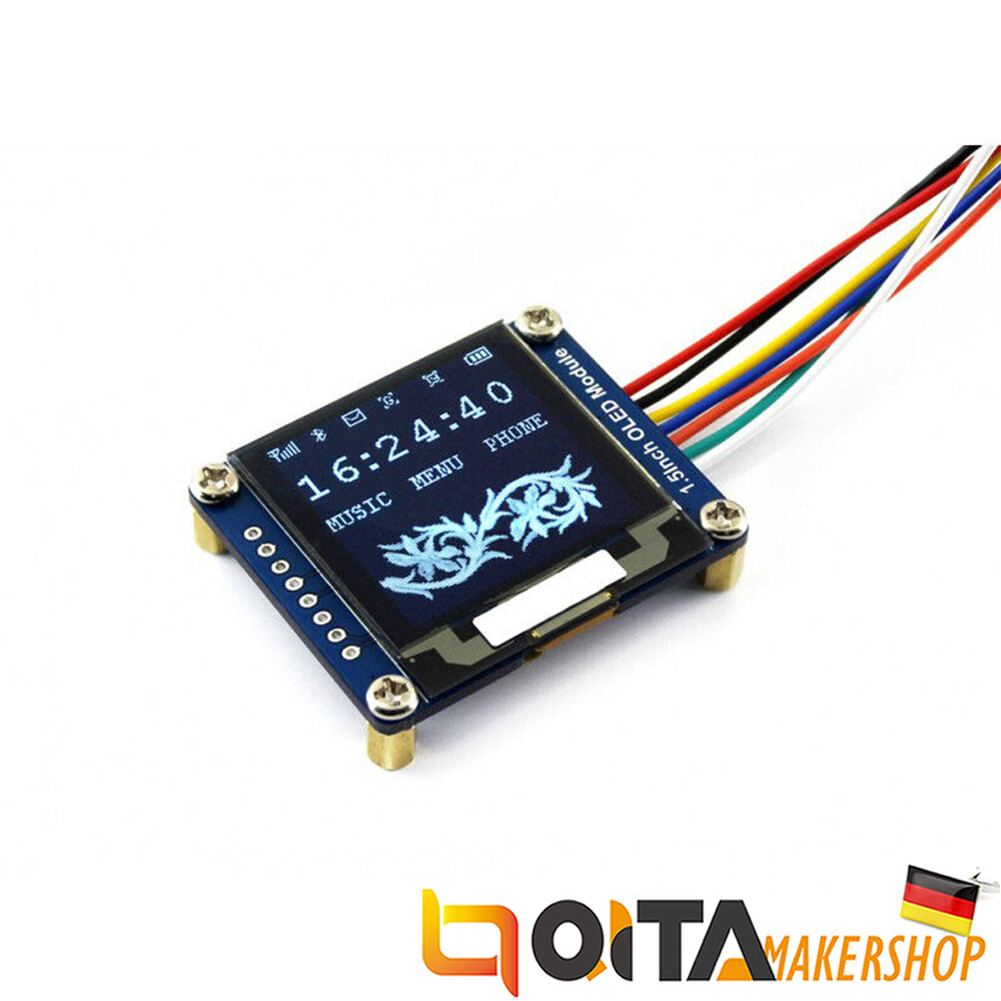

Waveshare 1.5″ RGB OLED Display Modul, 128x128 Pixel, 16-bit High Color

Waveshare 128x128, General 1.5inch RGB OLED display Module, 16-bit high color

Hersteller	Waveshare
EAN:	4060137055942
Art.Nr:	WS14747
Touchscreen:	Non-Touch
Lagerungsstufen:	Tier3
Auflösung:	128x128
Bildschirmgröße (Zoll):	1,5
Form/Typ:	OLED/QLED
Interface/Stecker:	SPI
Plattform:	Raspberry Pi*
Plattform:	Arduino*
Herstellernummer:	1.5inch RGB OLED Module
Marke:	Waveshare
Gewicht:	0,024 kg

Das Waveshare 1.5inch RGB OLED Module ist ein OLED-Display-Modul mit 128×128 Pixeln, 65K RGB-Farben und SPI-Schnittstelle. Es verwendet den integrierten Treiber 1351 und unterstützt Beispiele für Raspberry Pi, Arduino und STM32.

Beschreibung
Kaufabwicklung

Waveshare 1.5inch RGB OLED Display Module 128×128 SPI 65K RGB Colors

1,5-Zoll-RGB-OLED-Anzeigemodul, 65.000 RGB-Farben, 128 x 128 Auflösung, SPI-Schnittstelle. Eingebetteter 1351-Treiber mit SPI-Bus.

Größe: 1,5″
Auflösung: 128 x 128
Anzeigefarbe: 65K RGB
Schnittstelle: SPI
Anzeigefeld: OLED
Treiber: 1351

Funktionen

OLED-Display mit einer Auflösung von 128 x 128, 65.000 RGB-Farben, klarer und farbenfroher Anzeigeeffekt
SPI-Schnittstelle, minimiert die erforderlichen IO-Pins

Spezifikationen

BETRIEBSPANNUNG: 3,3 V/5 V
AUFLÖSUNG: 128 x 128 Pixel
KOMMUNIKATIONSSCHNITTSTELLE: 3/4-Draht-SPI
DISPLAYGRÖSSE: 26,86 x 26,86 mm
ANZEIGEFELD: OLED
PIXELGRÖSSE: 0,045 x 0,194 mm
FAHRER: 1351
ABMESSUNGEN: 44,5 x 37,0 mm
Gewicht: 0,02 kg

Unterstützt Controller-Boards wie Raspberry Pi/Arduino/STM32

VCC: Strom (3,3 V/5 V Eingang)
GND: Masse
DIN: Dateneingabe
CLK: Uhreingabe
CS: Chipauswahl, niedrig aktiv
DC:
- 4-Draht-SPI: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
- 3-Draht-SPI: Mit GND verbinden, niedrigen Pegel halten
RST: Zurücksetzen, niedrig aktiv

Wiki: www.waveshare.com/wiki/1.5inch_RGB_OLED_Module

PAKETINHALT

1,5-Zoll-RGB-OLED-Modul x1
PH2.0 7PIN-Kabel x1
