Diese KSQ liefert einen konstanten Strom und KEINE konstante Spannung. Die Ausgangsspannung der KSQ hängt von der Flussspannung der angeschlossenen LED ab. Bzw. der Summe der Flussspannungen, wenn mehrere LEDs in Reihe angeschlossen werden. Deshalb sind Messungen ohne angeschlossene LED sinnlos und liefern keinen Aufschluß über die Funktion der KSQ.

Konstantromquellen (KSQs) haben im Vergleich zu klassischen Vorwiderständen den Vorteil, dass sie bei veränderlicher Eingangsspannung den Strom durch die LED und damit gleichzeitig die Helligkeit konstant halten.

Diese KSQ arbeitet als Step Down Schaltregler und erzeugt dadurch nur sehr wenig Wärme.
Dadurch ist der Regler sehr gut für den Einbau in Gehäusen geeignet.
Alle Anschlüsse sind sehr gut lesbar auf der Unterseite der KSQ beschriftet(siehe Foto).

Die KSQ kann entweder mit Gleichspannung im Bereich von 0,5V-2,5V oder mittels PWM im Bereich von 100Hz-20kHz (L-Pegel = 0 V und H-Pegel = 2,5 - 5 V ) gedimmt werden. Bei PWM-Dimmung steht ein Bereich von 0-100% zur Verfügung, beim Dimmen mit Gleichspannung beginnt der Regelbereich bei ca. 20%.

Ein Trimmer zum Einstellen des LED Stromes ist bei diesem Modell bereits bestückt und steht ab Werk auf Mittelstellung.

Beim Dimmen mit PWM kann zwischen nicht invertiertem (Eingang Dim+) und invertiertem Pegel (Eingang Dim-) gewählt werden.

DIM+ kann bei Arduino, Rasperry PI und anderen Mikrocontrollerboards verwendet werden.

DIM- kann bei fast allen handelsüblichen 12V/24V LED Dimmern und Aquarium Computern verwendet werden. Somit kann die KSQ dann bequem per Fernbedienung gesteuert werden (siehe Schaltplan unten). Wenn der DIM- Eingang verwendet wird, dann muss die Lötbrücke/Jumper J1 geschlossen sein.

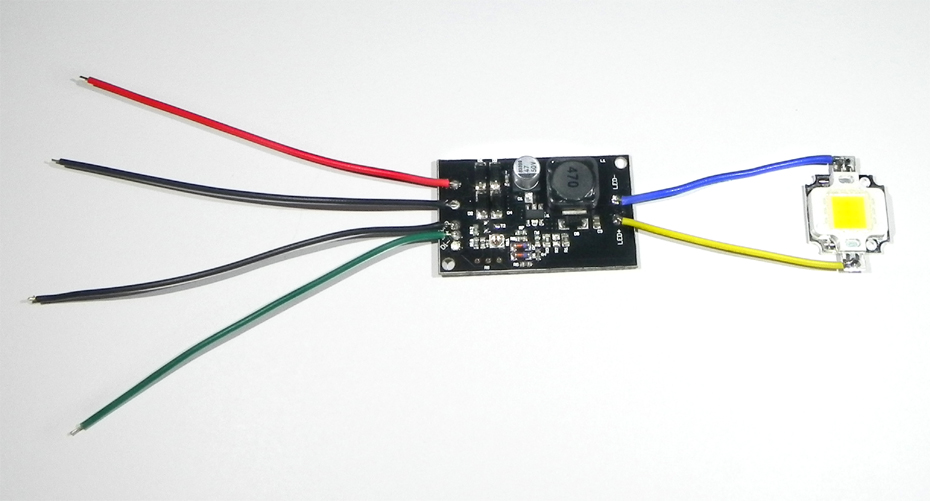

Bei 32V Eingangsspannung können bis zu 10 LEDs in Reihe/Serie gleichzeitig betrieben werden. Bei mindestens 11V Eingangsspannung können bis zu 3 LEDs in Reihe/Serie gleichzeitig betrieben werden. Bei mindestens 6V Eingangsspannung kann 1 LED betrieben werden. In den Fotos sowie im Datenblatt der KSQ sind typische Beschaltungen abgebildet.

Wichtig: Die LED-Anschlüsse dürfen nicht mit der Eingangsspannung verbunden werden. Dadurch wird entweder die KSQ oder die LED zerstört!
