Cet article a un calibrage actuel !
|
|
|
|

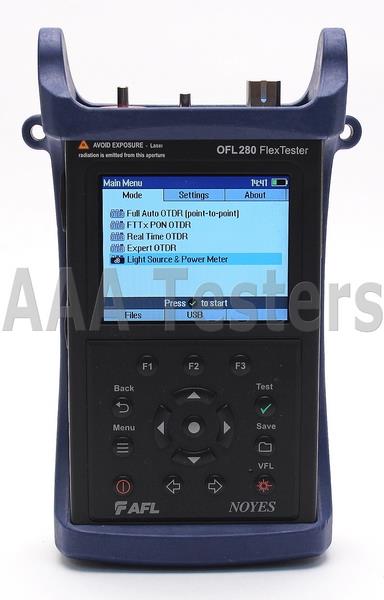

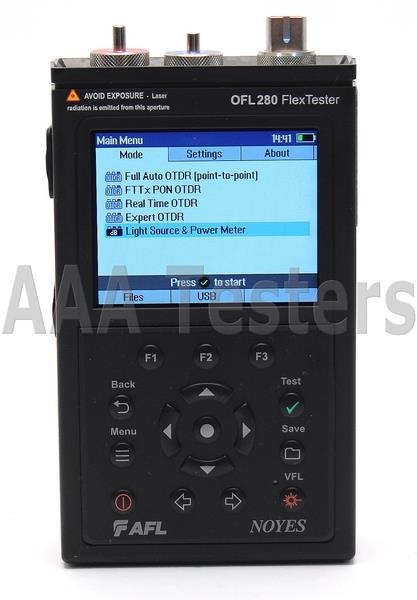

AFL NOYES OFL 280-100 SingleMode 1310 / 1550NM FLEXTERSTER OTDR avec VFL & Power Metter
Plage dynamique
1310/1550 NM: 34/32 dB

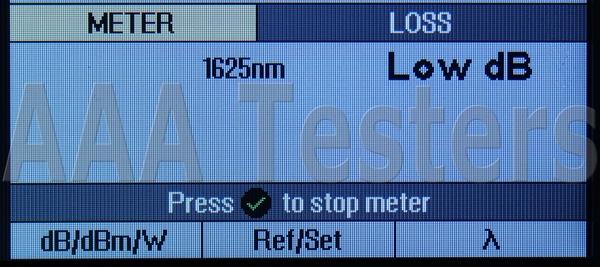

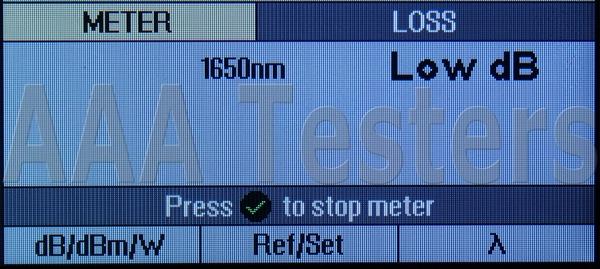

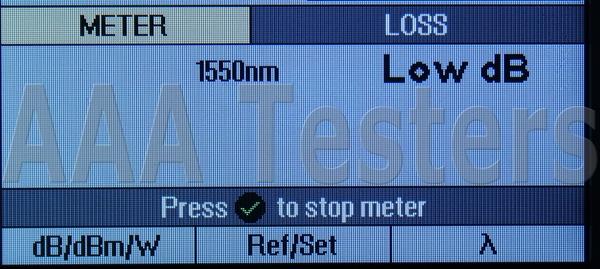

Powermètre:
- 1310 nm
- 1490 nm
- 1550 nm
- 1625 nm
- 1650 nm
Localisateur de défauts visuels
Les tests à double longueur d'onde à 1310 et 1550 nm sont normalement suffisants pour certifier les réseaux point à point ou FTTX (PON) et détecter les virages macro.

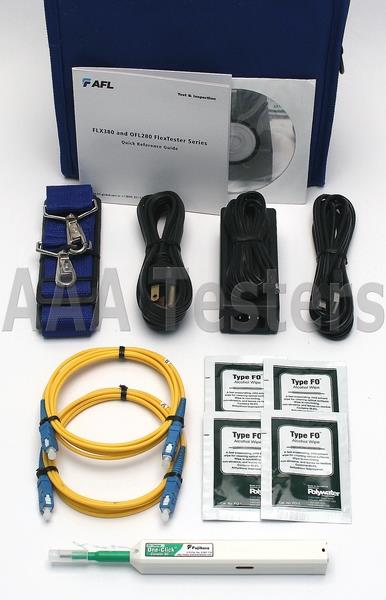

Comprend un étui de transport et des accessoires comme indiqué ci-dessus !
État de fonctionnement : Excellent
État : Remis à neuf
Calibré : Oui
Garantie : 1 AN DE GARANTIE
OFL280-100 Fournit le meilleur équilibre des fonctions et de la valeur pour de nombreux utilisateurs. Les tests à double longueur d'onde à 1310 et 1550 nm sont normalement suffisants pour certifier les réseaux point à point ou FTTX (PON) et détecter les virages macro.
OFL280-100 Caractéristiques principales:
- Compatible avec tous les compteurs d'alimentation optique et sources laser (OPM / OLS), y compris les caractéristiques de l'identification de la tonalité et de l'onde
- Compatible avec les identificateurs de fibres optiques de Noyes (OFI)
- Mémoire de puissance optique à haute puissance intégrée
- Locateur de défaut visuel intégré (laser rouge)
- 1310 nm - OTDR, PON OTDR, Source laser (CW, ID de l'onde, ton)
- 1550 nm - OTDR, PON OTDR, Source laser (CW, ID d'onde, ton)
Applications de test de fibres OFL280-100:
Construction et dépannage des câbles point à point
Perte de fibres, épissage / perte de connexion et réflectance, emplacement des défauts
FTTX PON CONSTRUCTION
Perte de fibres, perte et réflectance du séparateur, épissage ou perte et réflectance de connexion, emplacement des défauts 1
Dépannage des fibres clients FTTX - Fibres sombres (défauts durs)
Localisez les coupes de câbles, les épisses ouvertes et les mauvaises connexions
Caractéristiques
- Robuste, ordinaire et léger

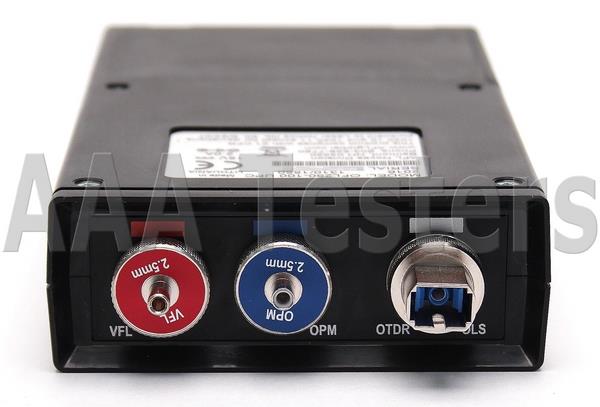

- OTDR standard, Pon OTDR, Live Fiber OTDR et FTTX PON METER TOUS du même port de test
- Zone morte d'événement de 0,8 m, zone morte d'atténuation de 3,5 m
- Plage dynamique de 34 dB
- Mode OTDR en temps réel rapide
- Stockage interne (> 1000 traces OTDR au format standard .SOR)
- L'affichage à contraste élevé est clair et brillant dans n'importe quelle condition d'éclairage, y compris la lumière directe du soleil
- Transférer les résultats des tests vers un PC via USB
- Fonctionnement de 10 heures, charge rapide, batterie Li-ion
- Temps de mise sous tension court (<5 sec)
- Facile à utiliser et à apprendre
Applications
- Pon otdr - Certification de construction FTTX PON
- Fibre vivant OTDR - Résultat du service FTTX et dépannage

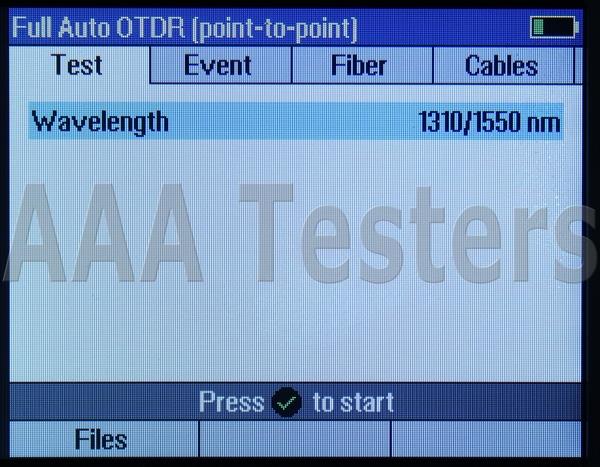

- Auto complet OTDR - Test de cornistruction de fibre normale (point à point) et emplacement de défaut
- Expert OTDR - Fonction complète OTDR pour les utilisateurs expérimentés
- OTDR en temps réel - Emplacement de défaut, vérification d'épissage, premier vérificateur du connecteur
- Localisateur final - localiser rapidement les pauses ou mesurer la longueur des fibres
- Mémètre optique -Méasure de puissance optique ou de perte de fibres
- Source laser - Mesurer la perte de bout en bout ou les fibres de trace en utilisant la fonction de tonalité et un Noyes OFi
- Localisateur de défauts visuels - Laser rouge pour le coude / la rupture de la fibre et le traçage

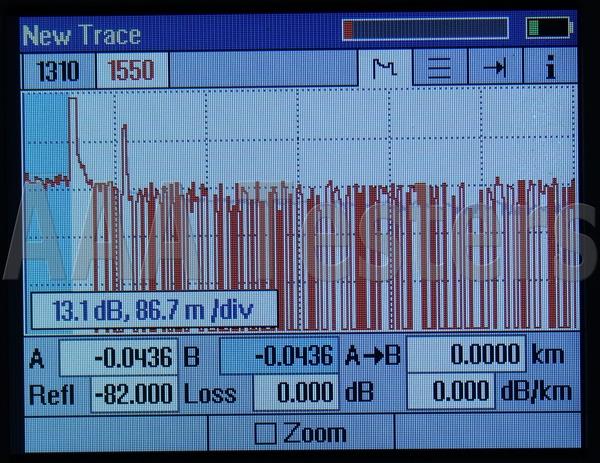

Spécifications OTDR:
| Type d'émetteur |
Laser |
| Classe de sécurité |
Classe I FDA 21 CFR 1040.10 et 1040.11,
IEC 60825-1: 2007-03 |
| Type de fibre |
Monomode |
| Longues d'onde disponibles |
1 310/1 550 nm |
Tolérance de longueur d'onde
|
± 20 / ± 20 nm |
| Plage dynamique (SNR = 1) |
34/32 dB |
| Événement MORT Zone 1 |
0,8 m |
| Atténuation Dead Zone 2 |
3,5 m |
| Largeurs d'impulsion |
5, 10, 30, 100, 300 ns, 1, 3, 10 μs |
| Paramètres de plage |
250 m à 240 km |
| Points de données |
Jusqu'à 30 000 |
| Espacement des points de données |
5,0 cm (plage <1,5 km),
Gamme / 30 000 (plage> 1,5 km)
|
| Indice de réfraction de groupe (GIR) |
1,4000 à 1,6000 |
| Incertitude de distance (m) |
± (1 + 0,005 % x distance + espacement des points de données) |
| Format du fichier de trace |
Bellcore GR-196 V.1.1 |
| Support de stockage de fichiers de trace |
Mémoire interne (> 1000 traces) |
| Transfert de données sur PC |
Câble USB |
| Modes Pon OTDR |
FTTX - PON CONSTRUCTION, FTTX - en service |
| Modes OTDR standard |
Auto complet, expert, temps réel |

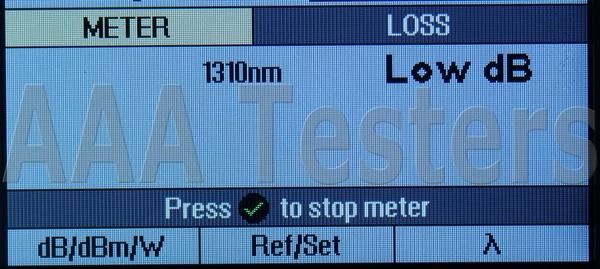

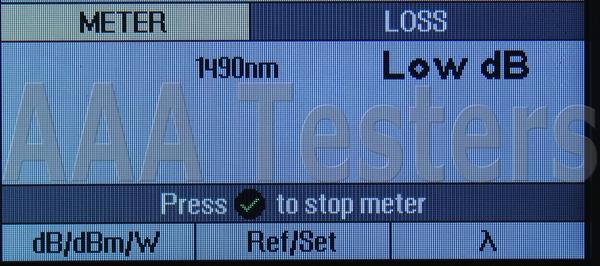

Mémètre optique
| Longueurs d'onde étalonnées |
1310, 1490, 1550, 1625, 1650 nm |
| Type de détecteur |
Ingaas |
| Plage de mesure |
+23 à - 50 dBm |
| Plage de détection de tonalité |
+3 à -35 dBm |
| Plage d'identification de longueur d'onde |
+3 à -35 dBm |
Précision
|
± 0,25 dB |
| Résolution |
0,01 dB |
| Unités de mesure |
DB, DBM ou Watts |
source laser
| Type d'émetteur |
Classe I FDA 21 CFR 1040.10 et 1040.11,
IEC 60825-1: 2007-03 |
| Type de fibre |
Monomode |
| Longues d'onde disponibles (NM) |
1310, 1550 |
| Tolérance de longueur d'onde |
± 20 nm |
| Largeur spectrale (FWHM) |
2 nm (maximum) |
| Modulation interne |
1 kHz, 2 kHz, CW |
| ID de longueur d'onde (un, deux ou trois longueurs d'onde) |
Compatible avec les compteurs d'alimentation optique de Noyes et les sources lumineuses |
| Stabilité de puissance de sortie |
0,25 dB |
| Puissance de sortie |
0 dbm |
Localisateur de défauts visuels
| Type d'émetteur |
Laser |
| Classe de sécurité |
Classe II FDA 21 CFR 1040.10 et 1040.11,
IEC 60825-1: 2007-03 |
| Longueur d'onde |
650 nm |
| Puissance de sortie (nominale) |
0,8 mW dans la fibre monomode |
Général
| Taille (dans le coffre) |
19 x 11,2 x 4,7 cm (7,5 x 4,4 x 1,9 po) |
| Poids |
0,8 kg (1,7 lb) |
| Température de fonctionnement |
-10 à + 50 ° C, 0 à 95% Rh (non condensé) |
| Température de stockage |
-20 à + 60 ° C, 0 à 95% RH (non-condensation) |
| Pouvoir |
Adaptateur Li-ion ou CA rechargeable |
| Autonomie de la batterie |
10 heures, rétro-éclairage, opération continue |
| Afficher |
LCD, 320 x 240, 3,5 pouces (89 mm), couleur, transflective à haut contraste avec rétro-éclairage et revêtement AR |
Pour les spécifications du produit Full Noyes OFL 280-100, veuillez cliquer ici: Noyes ofL 280-100
|
|
|
|
