1. Produktübersicht

2. Kernvorteile

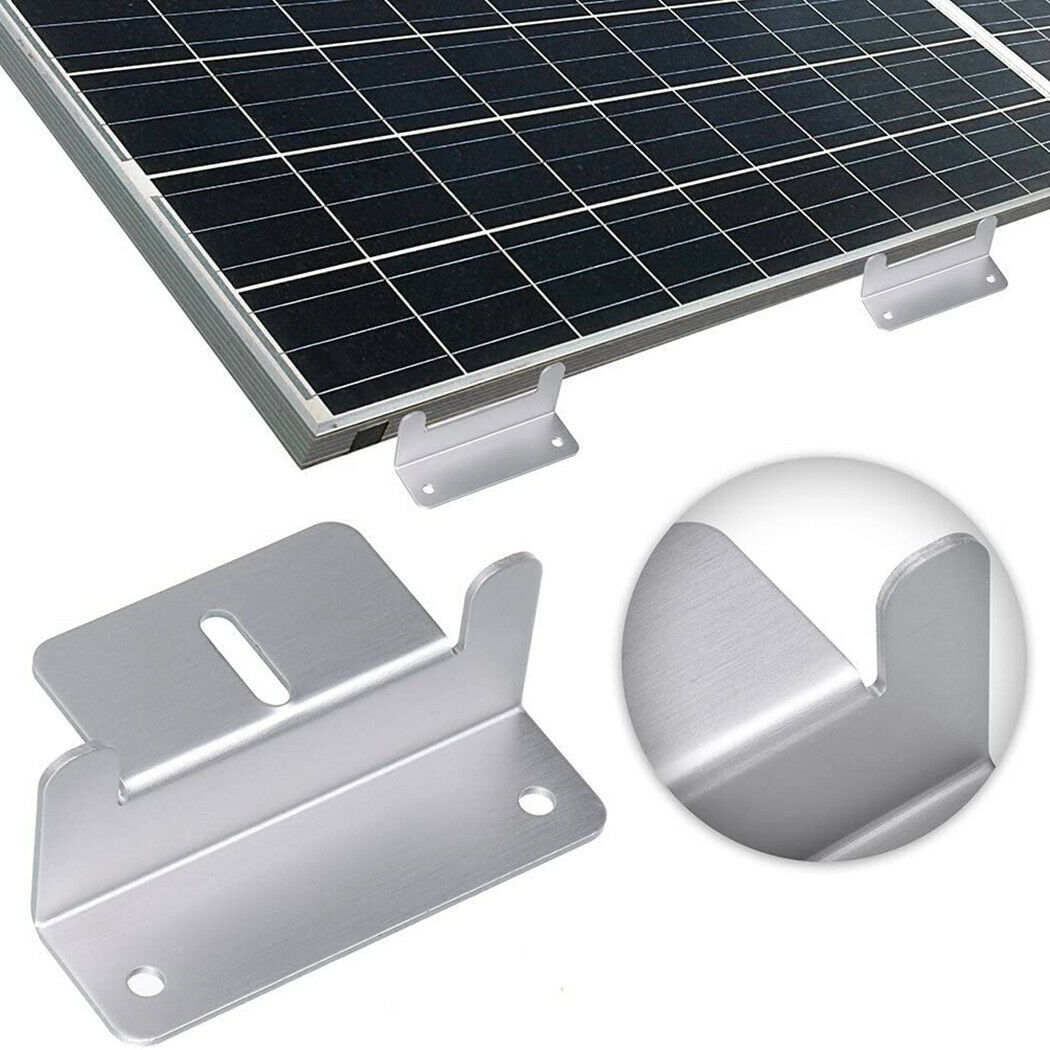

• Wetterbeständiges Material in Luftfahrtqualität: Der Solarmodul Z-Halter wird aus hochfestem Aluminiumlegierung in einem Stück gestanzt und die Oberfläche ist hartanodisiert. Er verfügt über hervorragende Korrosionsschutz-, UV-Beständigkeits-, Salznebelbeständigkeits- und Temperaturbeständigkeitseigenschaften. Selbst in rauen Außenumgebungen wie Küstengebieten und sauren Regengebieten kann er langfristig ohne Rost verwendet werden. Seine Lebensdauer beträgt über 25 Jahre und ist damit synchron zur Lebensdauer von Photovoltaik-Modulen.
• Universelle Kompatibilität für alle Szenarien: Passt zu allen Standard-Einkristall- und Polykristall-Solarmodulen mit einer Dicke von 30-45 mm. Kann direkt an Holzsparren, Trapezblechdächern, C-förmigen Stahlschienen, Zementfundamenten und vielen anderen Montageflächen befestigt werden. Ein Satz Solarmodul Z-Halter erfüllt die Installationsanforderungen der meisten Haushalts- und kleinen gewerblichen Photovoltaik-Systeme.

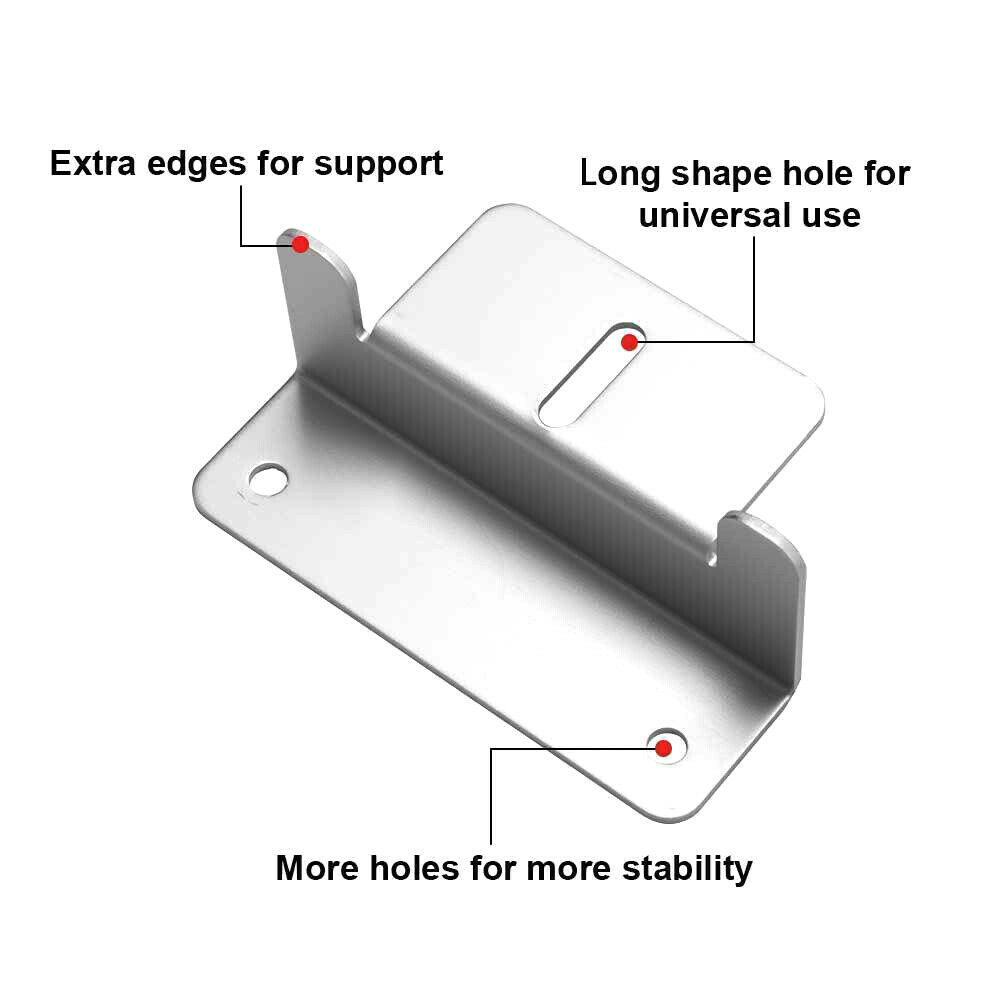

• Winkelverstellbar zur Steigerung des Stromerzeugungswirkungsgrads: An der Oberseite des Halters ist eine längliche Einstellöffnung vorgesehen, die eine freie Einstellung des Neigungswinkels um ±15° ermöglicht. Der Ausrichtungswinkel der Solarmodule kann je nach Breitengrad verschiedener Regionen und Jahreszeiten flexibel angepasst werden, um die Solarenergie maximal zu nutzen und den Stromerzeugungswirkungsgrad um 5%-10% zu steigern.
• Vollständiges Zubehör für einfache Installation: Jeder Satz Solarmodul Z-Halter wird mit passenden selbstschneidenden Montageschrauben und Inbus-Befestigungsschrauben geliefert, kein zusätzlicher Kauf von Zubehör erforderlich. Die gesamte Installation kann nur mit einer Bohrmaschine und einem Inbusschlüssel durchgeführt werden, auch normale Nutzer ohne Fachkenntnisse können dies problemlos erledigen.
• Extrem hohe Tragfähigkeit für sicheren Betrieb: Die integrierte Z-förmige Struktur wurde professionell mechanisch optimiert. Ein einzelner Solarmodul Z-Halter hat eine statische Tragfähigkeit von ≥50 kg. 4 Halter können ein Standard-Solarmodul (1,6×1 m) stabil stützen. Die Windbeständigkeit erreicht Klasse 12 und die seismische Leistung ist hervorragend, was den langfristigen sicheren Betrieb des Systems vollständig gewährleistet.
  3. Produktparameter


• Parameter	Detaillierte Spezifikation
  Produktname	Solarmodul Z-Halter (Z-förmiger Montagehalter für Solarmodule)
  Hauptmaterial	Aluminiumlegierung in Luftfahrtqualität (hartanodisiert)

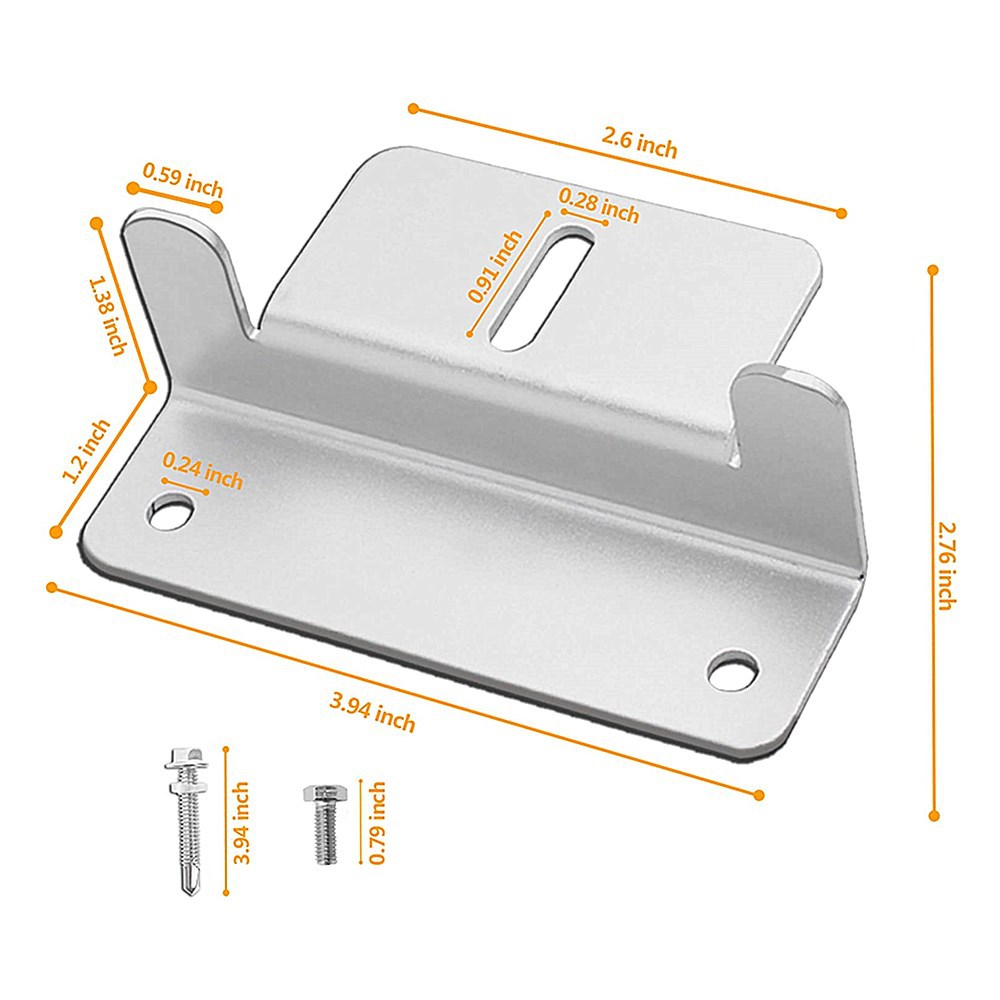

  Gesamtabmessungen	100×70×35 mm (entspricht 3,94×2,76×1,38 Zoll)
  Abmessungen der oberen Montageplatte	66×30 mm (entspricht 2,6×1,2 Zoll)
  Abmessungen der Winkel-Einstellöffnung	23×7 mm (entspricht 0,91×0,28 Zoll)
  Durchmesser der unteren Montagelöcher	6 mm (entspricht 0,24 Zoll)
  Dicke des Halterblechs	1,5 mm
  Passende Solarmoduldicke	30-45 mm
  Statische Tragfähigkeit pro Stück	≥50 kg
  Betriebstemperaturbereich	-40℃ ~ +85℃
  Oberflächenfarbe	Silber (Hartanodisierungs-Farbe)
  Mitgelieferte Schrauben	100 mm selbstschneidende Schraube + 20 mm Inbus-Befestigungsschraube (pro Halter standardmäßig)

4. Installations- und Bedienungsanleitung

Sicherheitshinweis

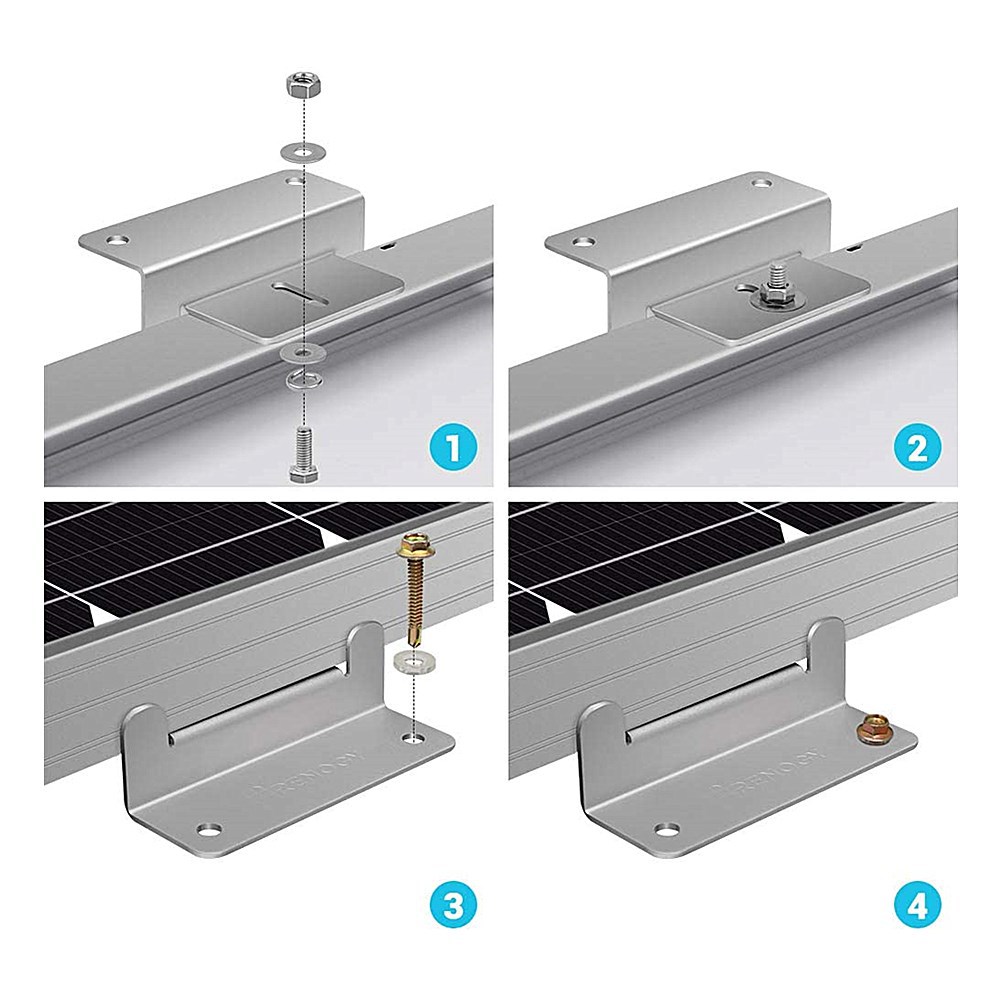

Installationsschritte

1. Markieren Sie gemäß den Abmessungen der Solarmodule und der Montageanordnung die Installationspunkte von 4 Solarmodul Z-Haltern auf der Grundlage (Holzsparren/Metalldach/Schiene). Stellen Sie sicher, dass die Punkte eine Standard-Rechteckverteilung bilden und sich in derselben horizontalen Ebene befinden.
2. Bohren Sie mit einer Bohrmaschine Führungsbohrungen mit einem Durchmesser von 5 mm an den markierten Punkten (bei Holzgrundlagen kann das Vorbohren entfallen). Richten Sie die Unterseite des Solarmodul Z-Halters an den Punkten aus und befestigen Sie den Halter fest an der Grundlage mit den mitgelieferten 100 mm selbstschneidenden Schrauben.
3. Legen Sie das Solarmodul vorsichtig auf die oberen Montageplatten der 4 Solarmodul Z-Halter, stellen Sie den optimalen Stromerzeugungs-Neigungswinkel ein und ziehen Sie dann die mitgelieferten 20 mm Inbus-Schrauben durch die Einstellöffnung, um das Photovoltaik-Modul mit dem Halter zu befestigen.
4. Überprüfen Sie nacheinander die Festigkeit aller Schrauben und bestätigen Sie, dass das Solarmodul nicht wackelt und nicht geneigt ist. Die Installation ist abgeschlossen.

Wartung im täglichen Gebrauch

• Überprüfen Sie alle 6 Monate die Festigkeit der Schrauben aller Solarmodul Z-Halter und ziehen Sie sie bei Lockerheit sofort nach.
• Reinigen Sie einmal im Jahr Staub, Laub und andere Verunreinigungen von der Oberfläche der Halter, um eine Beeinträchtigung der Wärmeableitung und der Strukturfestigkeit durch langfristige Ansammlung zu vermeiden.
• Wenn Sie den Winkel des Solarmoduls anpassen müssen, lösen Sie einfach die Inbus-Schrauben, stellen Sie den gewünschten Winkel ein und ziehen Sie die Schrauben wieder fest.

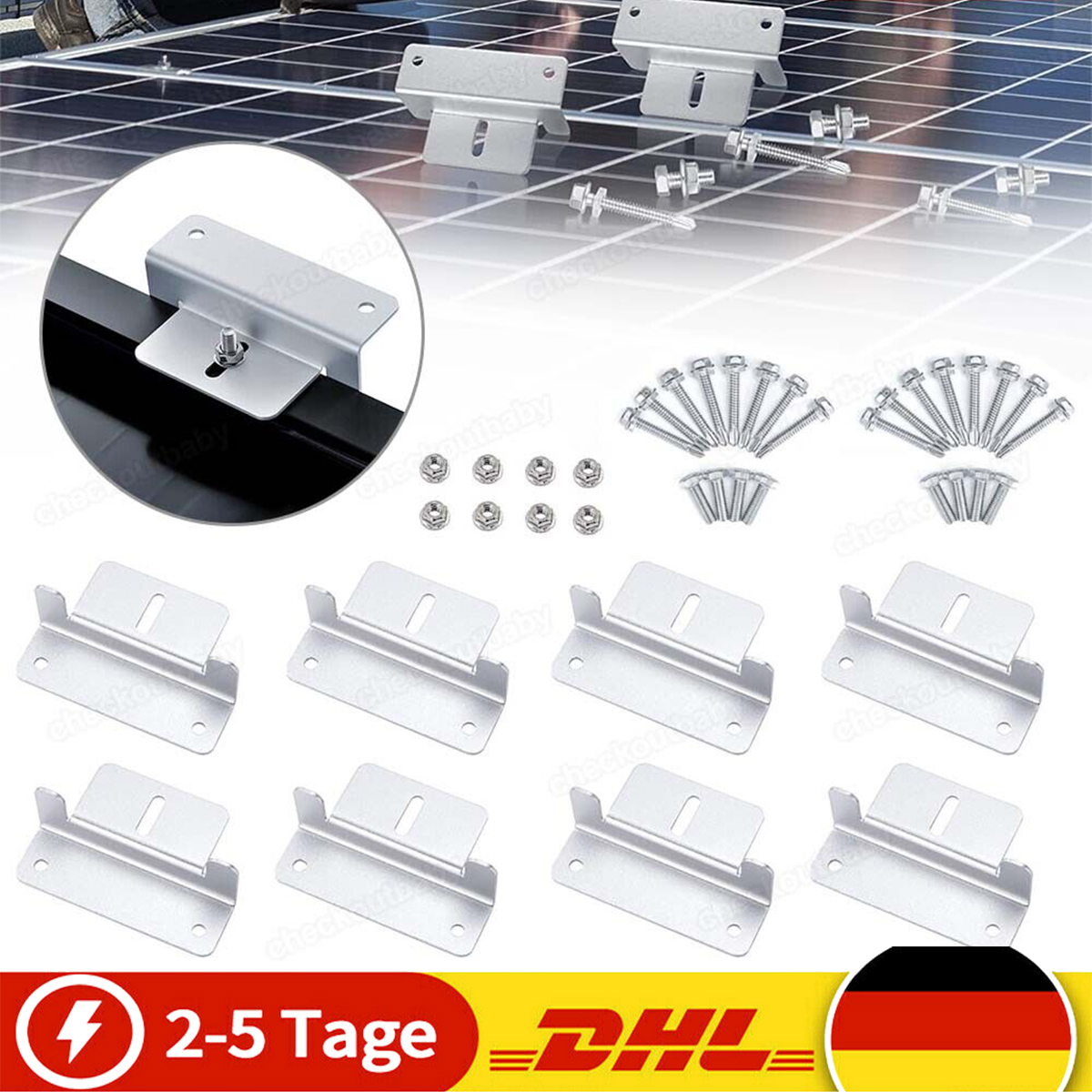

• 5. Lieferumfang

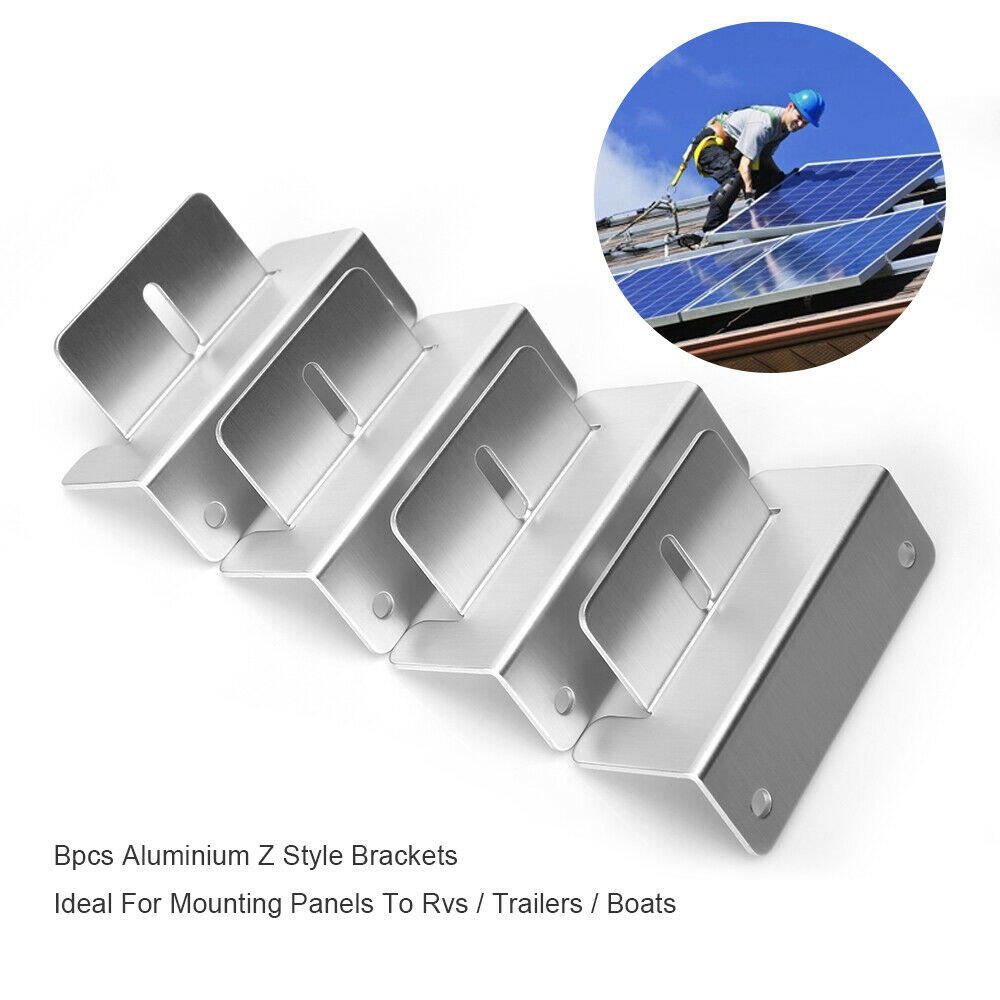

• • Solarmodul Z-Halter (Z-förmiger Montagehalter für Solarmodule) × 8
  • 100 mm selbstschneidende Montageschrauben × 16

  • 20 mm Inbus-Befestigungsschrauben × 8


  • 6. Häufig gestellte Fragen (FAQ)

  • F1: Für welche Marken und Abmessungen von Solarmodulen ist dieser Solarmodul Z-Halter geeignet?

    A1: Dieses Produkt ist ein universelles Design und eignet sich für alle Standard-Kristall-Solarmodule mit einer Dicke zwischen 30-45 mm, einschließlich Einkristall- und Polykristall-Module. Es ist mit Produkten der meisten führenden Photovoltaik-Marken auf dem Markt kompatibel.
  • F2: Kann der Solarmodul Z-Halter auf Flachdächern oder Wohnmobildächern montiert werden?

    A2: Absolut. Bei der Montage auf Flachdächern können Sie zuerst Holzfundamente oder C-förmige Stahlschienen befestigen und dann die Solarmodul Z-Halter auf den Fundamenten montieren. Bei der Montage auf Wohnmobildächern können Sie die Halter direkt mit selbstschneidenden Schrauben an den Tragbalken des Daches befestigen. Die Montageart ist flexibel und vielfältig.
  • F3: Rostet der Solarmodul Z-Halter? Kann er an der Küste verwendet werden?

    A3: Er rostet nicht. Das Produkt besteht aus Aluminiumlegierung und ist hartanodisiert, verfügt über extrem starke Korrosionsschutz- und Salznebelbeständigkeitseigenschaften und ist vollständig für den langfristigen Einsatz im Freien in Küstengebieten, hoher Luftfeuchtigkeit und sauren Regengebieten geeignet.
  • F4: Wie lange dauert die Installation eines Satzes Solarmodul Z-Halter? Benötige ich spezielle Werkzeuge?

    A4: Eine Person benötigt nur 15-20 Minuten, um 4 Solarmodul Z-Halter für ein Solarmodul zu installieren. Sie benötigen nur eine Bohrmaschine und einen Inbusschlüssel, um die gesamte Installation abzuschließen, keine weiteren Spezialwerkzeuge erforderlich.
  • F5: Wie viele Solarmodul Z-Halter werden für ein Solarmodul benötigt? Ist die Tragfähigkeit ausreichend?

    A5: Ein Standard-Solarmodul (1,6×1 m) wiegt etwa 20-25 kg. Die Installation von 4 Solarmodul Z-Haltern ermöglicht eine stabile Abstützung. Die Tragfähigkeit eines einzelnen Halters beträgt ≥50 kg, die Gesamttragfähigkeit erfüllt die Sicherheitsanforderungen vollständig.
