500W Boost Modul









Neu und unbenutzt

Ein DC-DC Boost-Modul

als DIY

DC-DC Step-Up Converter

mit Ausgangsspannungs- und
Strombegrenzungs-Regelung

bis 500W max.
(bei ausreichender Kühlung)

Herstellerangaben:

Eingangsspannung: DC 8,5V-48V

Eingangsstrom: 15 A (max).
Bei Ausgangsstromstärken >8A muss die Kühlleistung vergrößert werden!

Ruhestrom: 10 mA (12 V auf 20V)

Ausgangsspannung: 10–50 V stufenlos einstellbar

Konstantstrombereich: 0,2–10 A stufenlos einstellbar

Betriebstemperatur: -40 bis +85 Grad.
Bei höheren Umgebungstemperaturen muss die Wärmeableitung entsprechen erhöht werden!

Betriebsfrequenz: 150 kHz

Umwandlungseffizienz: bis zu 96 %

Überstromschutz: Ja

Eingangsverpolungsschutz: Ja

Modulgröße: ca. 70 mm x 42 mm x 16 mm
(L x B x H).

Gewicht Einzelmodul: ca. 52 g



Anwendungsbeispiele:

Als DIY-Netzteil

Die Spannungsversorgung für Ihr elektronisches Gerät kann entsprechend Ihrem System auf den erforderlichen den Ausgangsspannungswert eingestellt werden.

Als Auto-Stromversorgung für Ihren Laptop, PDA oder eine Vielzahl digitaler Produkte.

Als ein mobiles Notebook-DIY-Netzteil:
mit einem geeignetenAkku mobil beliebige Ausgangsspannungen erzeugen

Solarpanel-Regler.

Betrieb von Hochleistungs-LED-Leuchten

etc

Hinweise:

Je nach Liefercharge können die Ausführungen dieser Module werkseitig im gegebenen Funktionsrahmen bezüglich der Bestückungen leicht variieren.

Der Kühlkörper dieser Module besteht aus einer Aluminiumplatte als Modulbasis, auf dem auch der zu kühlende Leitungstransistor aufgebracht ist. So kann das Modul auf einem externen Kühlkörper zu höheren Kühl- und Ausgangseistungen aufgeschraubt werden. Beachten Sie, dass dieser Bereich ggf. spannungsführend sein kann.

Dieses Modul ist ein Step-Up-Converter. Die Ausgangsspannung kann daher nicht unter der Eingangsspannung liegen!

Diese Module werden werkseitig mit 50V-Elkos im Ausgang stabilisiert. Wir empfehlen daher, für eine lange Lebensdauer die Ausgangsspannung nicht über 45V einzustellen - oder diese Elkos selbst gegen spannungsfestere Exemplare auszutauschen.

Für einen sicheren und guten Betrieb ist neben ggf. genügender Kühlung auch eine den Betriebsanforderungen entprechende stabile und leitungsfähige Stromquelle am Eingang erforderlich.

Modulgröße ca.: 70mm x 42mm x 16 mm (L/B/H)

Lieferumfang:

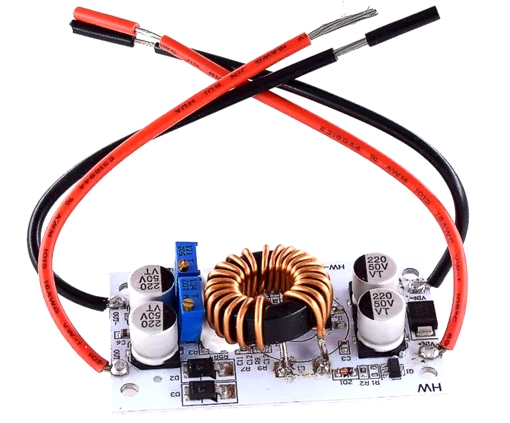

ein 500W DC-Boost-Modul
wie abgebildet:
