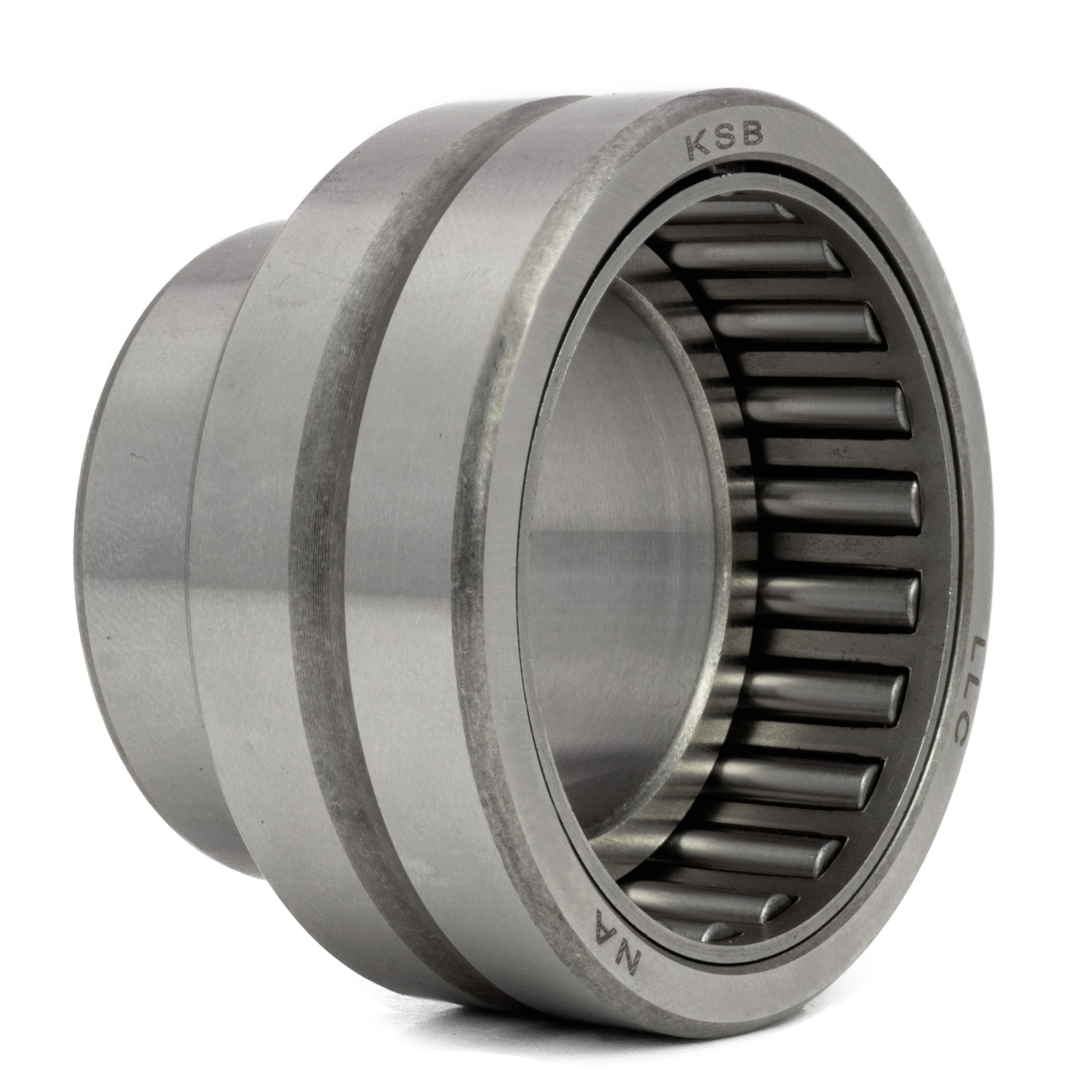

Nadellager mit Innenring NA 4908

Maße:     40 x 62 x 23  mm (Innen d x Außen D x Breite C)

Die Nadellager der Baureihe NA bestehen aus einem massiven Außenring, einem Nadelkranz und einem herausnehmbaren Innenring. Der Nadelkranz besteht aus einem Käfig, der eine große Anzahl Nadelrollen zusammenhält und somit ein Herausfallen verhindert.

Das wesentliche Merkmal der Nadellager ist die hohe Tragfähigkeit bei geringer Bauhöhe.

Die Nadellager sind genormt nach DIN 616 bis 618.

Für weitere technische Daten klicken Sie bitte - hier (4,22 MB)





Lagermäßig führen wir eine breite Palette von Nagellager, sowie Nadelhülsen und Nadelbüchsen der Baureihen HK, BK, NK, NKI, NA und RNA. Die einzelnen Produkte finden Sie in unserem Shop in der Kategorie Nadellager.



Bezeichnung d D C Fw
Bezeichnung d D C Fw
NA 4900 10 22 13 14
NKI 5/12 5 15 12 8
NA 4900 2RS 10 22 14 14
NKI 5/16 5 15 16 8
NA 4901 12 24 13 16
NKI 6/12 6 16 12 9
NA 4901 2RS 12 24 14 16
NKI 6/16 6 16 16 9
NA 6901 12 24 22 16
NKI 7/12 7 17 12 10
NA 4902 15 28 13 20
NKI 7/16 7 17 16 10
NA 4902 2RS 15 28 14 20
NKI 9/12 9 19 12 12
NA 6902 15 28 23 20
NKI 9/16 9 19 16 12
NA 4903 17 30 13 22
NKI 10/16 10 22 16 14
NA 4903 2RS 17 30 14 22
NKI 10/20 10 22 20 14
NA 6903 17 30 23 22
NKI 12/16 12 24 16 16
NA 4904 20 37 17 25
NKI 12/20 12 24 20 16
NA 4904 2RS 20 37 18 25
NKI 15/16 15 27 16 19
NA 6904 20 37 30 25
NKI 15/20 15 27 20 19
NA 4905 25 42 17 30
NKI 17/16 17 29 16 21
NA 4905 2RS 25 42 18 30
NKI 17/20 17 29 20 21
NA 6905 25 42 30 30
NKI 20/16 20 32 16 24
NA 49/28 28 45 17 32
NKI 20/20 20 32 20 24
NA 69/28 28 45 30 32
NKI 22/16 22 34 16 26
NA 4906 30 47 17 35
NKI 22/20 22 34 20 26
NA 4906 2RS 30 47 18 35
NKI 25/20 25 38 20 29
NA 6906 30 47 30 35
NKI 25/30 25 38 30 29
NA 49/32 32 52 20 40
NKI 28/20 28 42 20 32
NA 4907 35 55 20 42
NKI 28/30 28 42 30 32
NA 4907 2RS 35 55 21 42
NKI 30/20 30 45 20 35
NA 4908 40 62 22 48
NKI 30/30 30 45 30 35
NA 4909 45 68 22 52
NKI 32/20 32 47 20 37
NA 4909 2RS 45 68 23 52
NKI 32/30 32 47 30 37
NA 4910 50 72 22 58
NKI 35/20 35 50 20 40
NA 4910 2RS 50 72 23 58
NKI 35/30 35 50 30 40
NA 4911 55 80 25 63
NKI 38/30 38 53 30 43
NA 4912 60 85 25 68
NKI 42/30 42 57 30 47
NA 4913 65 90 25 72
NKI 45/35 45 62 35 50
NA 4914 70 100 30 80
NKI 50/25 50 68 25 55
NA 4915 75 105 30 85
NKI 50/35 50 68 35 55
NA 4916 80 110 30 90
NKI 55/25 55 72 25 60
NA 4917 85 120 35 100
NKI 55/35 55 72 35 60
NA 4918 90 125 35 105
NKI 60/25 60 82 25 68
NA 4920 100 140 40 115






Für weitere kaufmännische und technische Fragen, größere Mengen und Rabatte, wenden Sie sich bitte an Industriebedarf Vitex GmbH.
