Winkhaus Getriebeschiene GAK.2225-2, DM 15,5 mm, FFH 1975-2225 mm

Winkhaus Winkhaus Getriebeschiene GAK.2225-2, DM 15,5 mm, FFH 1975-2225 mm – Produktbild 3

Ihr Preis 22,95 EUR inkl. MwSt.

Ihre Vorteile:

Hochwertige Markenprodukte
Autorisierter Fachhändler
Schnelle Versandabwicklung
Kompetenter Kundenservice

Beschreibung Merkmale Ersatzteile finden Zahlung & Versand Hinweise

Original Winkhaus Getriebeschiene GAK.2225-2 aus der Beschlagserie activPilot.
Herstellernummer: 4938122 “GETRIEBE GAK.2225-2”

Produktbeschreibung:
– Konstanter Griffsitz GK
– Dornmaß 15,5 mm
– In der Beschlagnut klemmbar
– Funktionsbauteile wie DFE und TFE nachrüstbar
– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)
– Rechts und links verwendbar
– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
– Getriebeschlosskasten vom Falz her einfräsbar
– Getriebeschlosskasten einbohrbar
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten

Anwendungsbereich:
1975 – 2225 Flügelfalzhöhe

Griffsitz:
1050 mm (G 1050)

Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 2225-2)

Die Bezeichnungen “GAK 2225-2” und “G 1050 FFH 1975 – 2225” sind eingraviert.

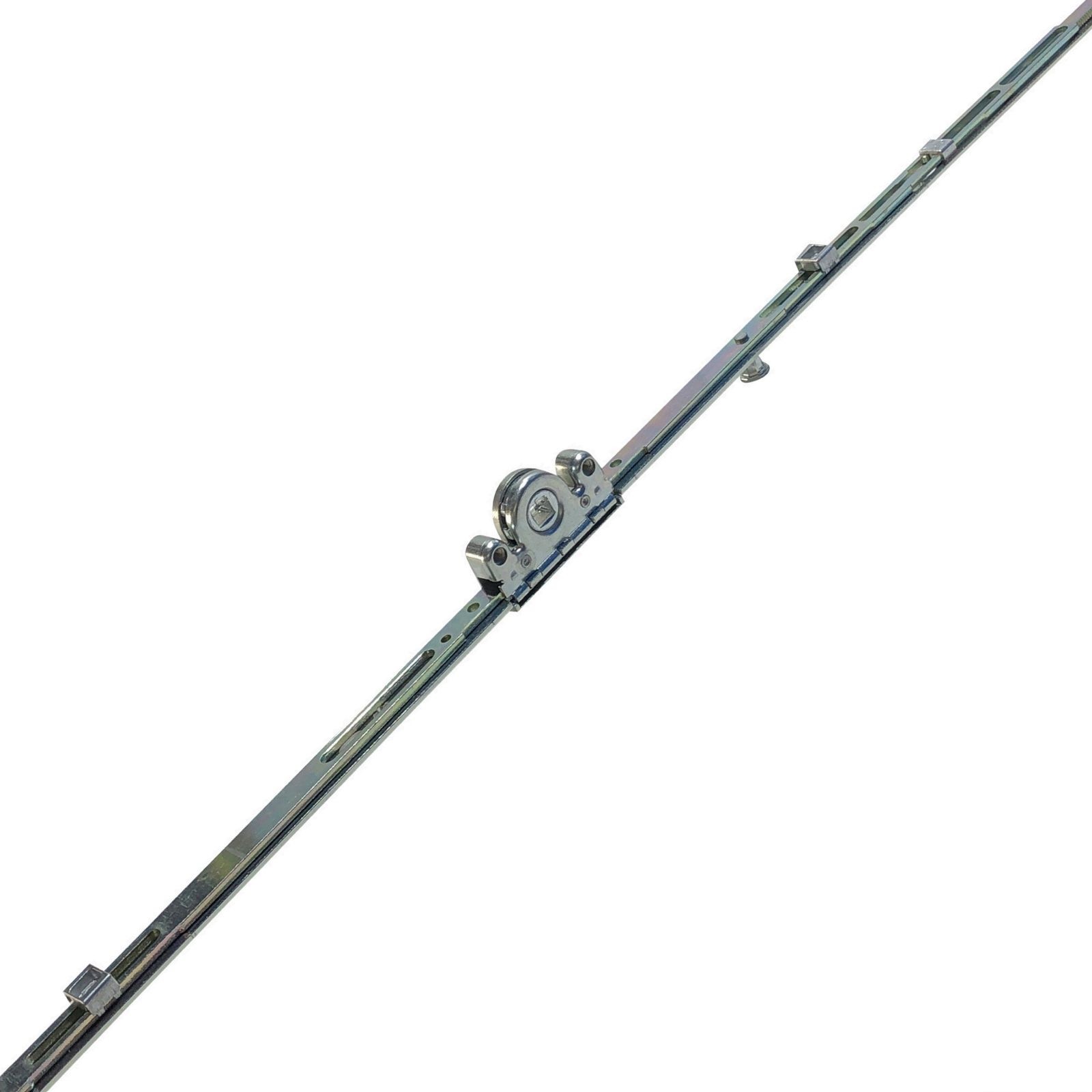

Hinweis: Auf dem Produktbild ist keine GAK 2225-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

DIN-Richtung	DIN Links-Rechts
Material	Stahl
Farbe	silber
Stulpbreite	16 mm
Fenstertyp	Aluminium; Holz; Kunststoff
Griffsitz	konstant
Finish	chromatiert
Einsatzbereich	Drehkipp
Farbton	silber
Produktart	Getriebe
Vierkantlochung	7 mm
Befestigungsart	klemmbar
Ergänzung	Flügelteil
Ausführung	Standard
Dornmaß	15,5 mm
Anzahl Schließzapfen	2 Stück
Schließzapfen	Sicherheitsschließzapfen
Griffsitzhöhe	1.050 mm
Flügelfalzhöhe min.	1.975 mm
Flügelfalzhöhe max.	2.225 mm
Fenstertyp	Aluminium,Holz,Kunststoff,Stahl
Flügelbeschlagnut	16 mm Beschlagnut
Anschlagseite	DIN links,DIN rechts
Verpackung	Mehrweg
Produktsegment	activPilot Concept
Produktsegment	activPilot Select
Produktsegment	activPilot Topstar
Produktsegment	activPilot Elegance
Öffnungsart/Schaltfolge	Dreh-Kipp
Oberfläche	verzinkt
Klemmung	ja
Dornmaß	15.5
Abschließbar	nein
Anzahl Verschlusspunkte	2
Hubrichtung	gleichläufig
Getriebehub	38
Koppelbar	ja
Getriebeausführung	einteilig
Aushebesicherung	nein
Bauteilgruppe	Getriebe
Produktsegment	duoPort SK
Produktsegment	duoPort PAS
Produktsegment	activPilot Giant
Produktsegment	activPilot Sprint
Verschlusspunktausführung	Achtkantbolzen
Produktsegment	activPilot Comfort PAD
Produktsegment	activPilot Comfort PADK
Produktsegment	activPilot Comfort PADM
Produktsegment	activPilot Comfort PADS
Griffhöhe	1050
min. Flügelfalzhöhe	1975
max. Flügelfalzhöhe	2225
Griffhöhe	1050 mm
Dornmaß	15.5 mm
Flügelbeschlagnut	16 mm
min. Flügelfalzhöhe	1975 mm
max. Flügelfalzhöhe	2225 mm
Serie	activPilot Select
Fensterwerkstoff	Aluminium, Holz, Kunststoff, Stahl
Anschlagseite	DIN links, DIN rechts
Bauteiltyp	Einlassgetriebe
Öffnungsrichtung	rechts Portal, links Portal

Bei Unsicherheit helfen Fotos Ihres defekten Teils und Angaben zu Prägungen, Gravuren und Hersteller (z. B. Winkhaus, Siegenia, Roto, MACO) bei der schnellen Zuordnung.

Beratungshinweise: Wo finde ich Typenbezeichnungen?

Worauf sollten Sie achten?

Notieren Sie, wenn möglich, Maße und ob das Teil links oder rechts verbaut ist.

Wo finden Sie diese Angaben?

Balkontürschnäpper: Meistens auf der Rückseite des Schnäppers
Getriebe / Stulpgetriebe / Schienen: Prägung in der Regel auf der Schiene selbst
Scherenlager / Flügellager / Ecklager: Typenbezeichnung am Gehäuse und meistens auf der Rückseite
Schließbleche und Kippschließbleche: Meistens auf der Rückseite – dafür muss das Blech abgeschraubt werden

Beispiel für eine Teilebezeichnung

Auf einer Getriebeschiene steht in der Regel eine Bezeichnung wie „GRM 2300/2 FFH 1800–2300“ – solche Angaben erleichtern die Suche nach dem passenden Fensterbeschlag-Ersatzteil erheblich.

„GRM 2300/2“ deutet auf das Modell hin, FFH-Angaben wie „1800–2300“ mm deuten auf den Einsatzbereich des Bauteils hin. FFH = Flügelfalzhöhe, FFB = Flügelfalzbreite.
