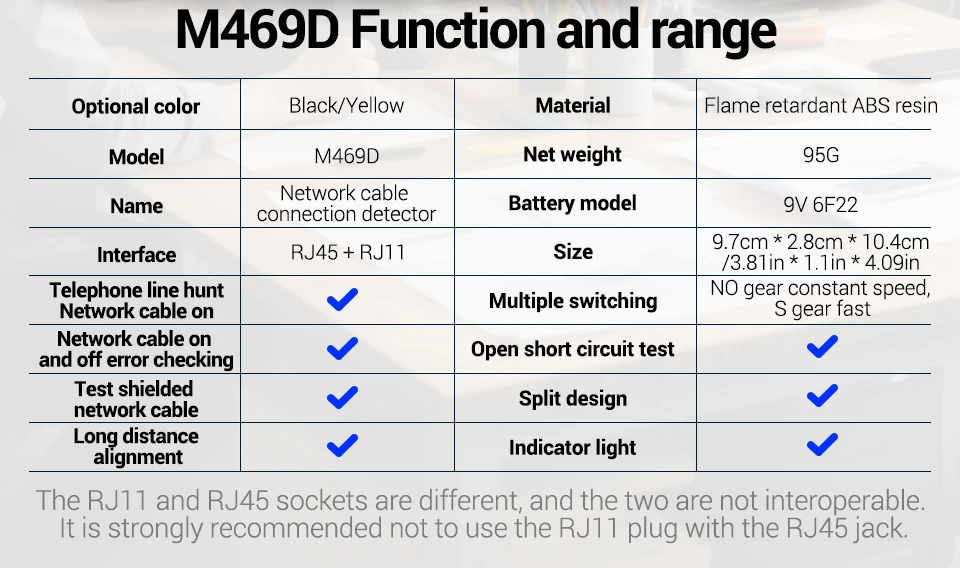

SPECIFICATIONS

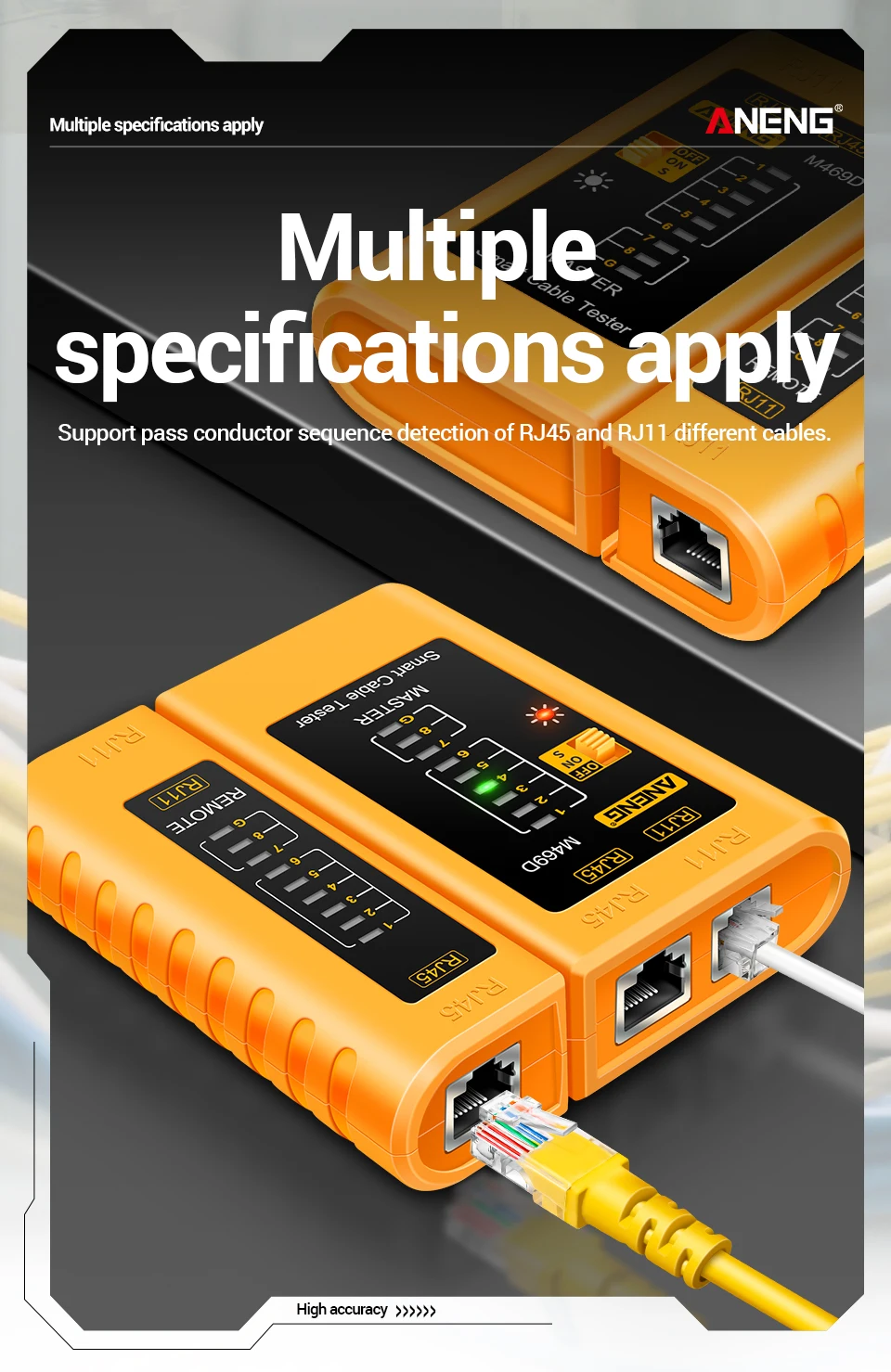

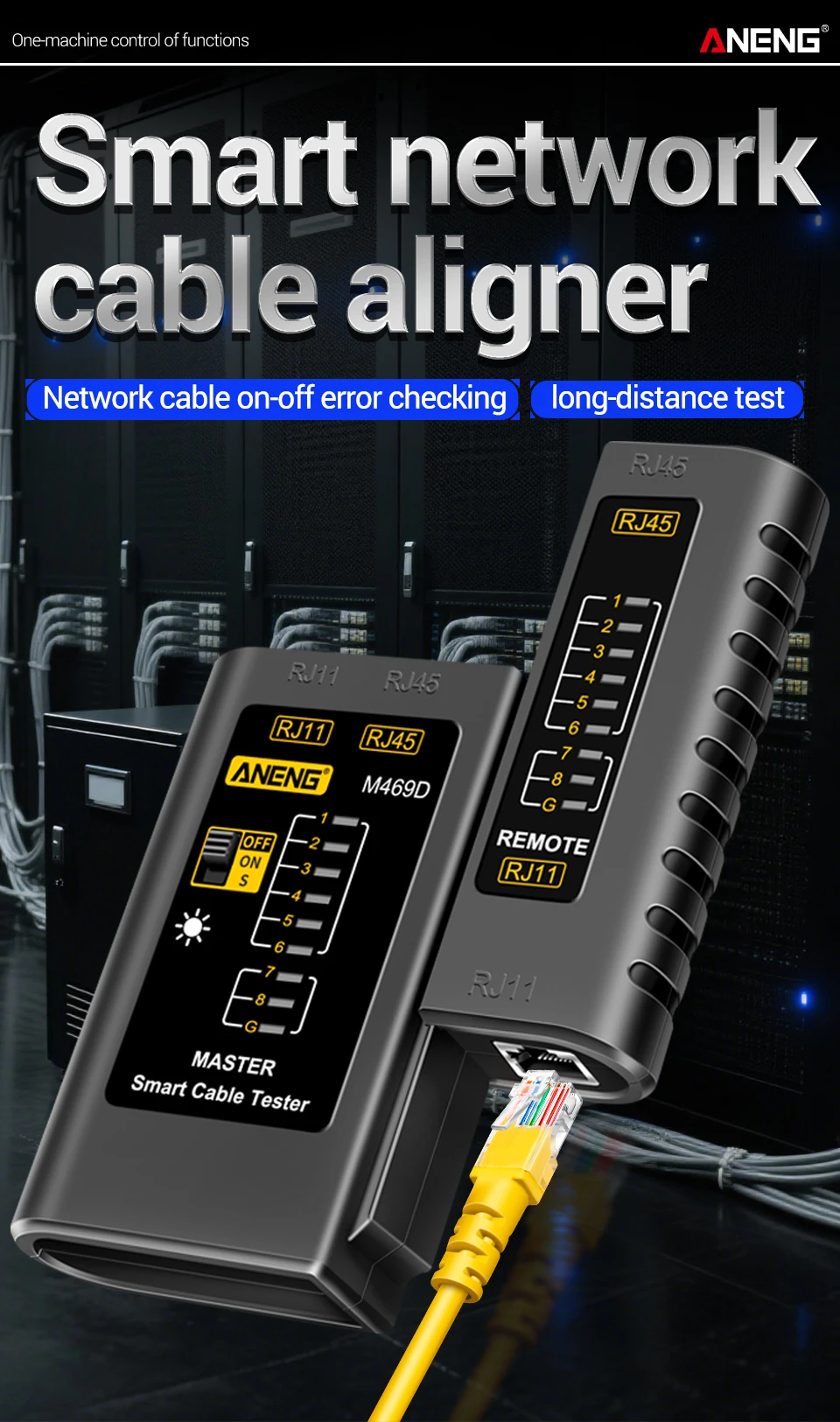

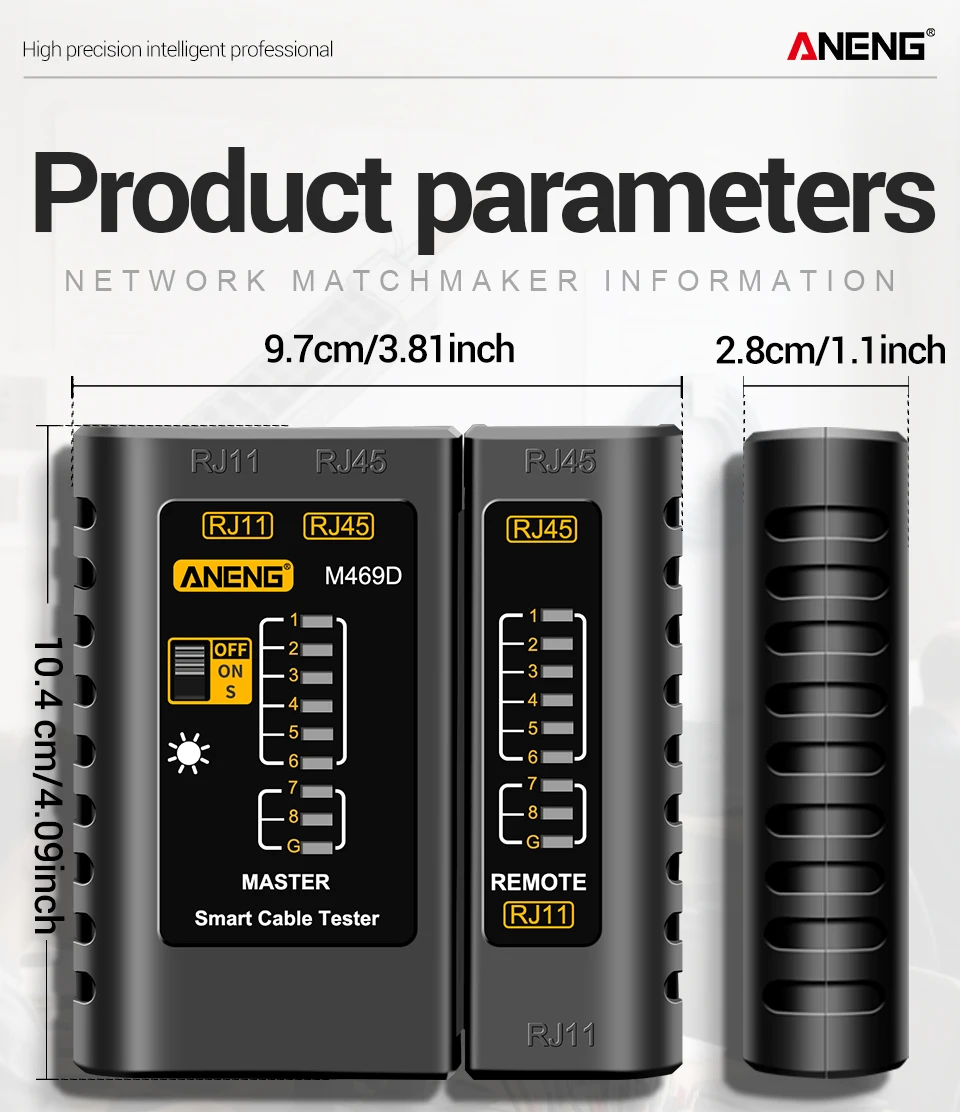

ANENG M469D Tester per cavi LAN RJ45, tester per cavi di rete RJ45, RJ11, RJ12, CAT5, UTP, strumento di rete per riparazioni

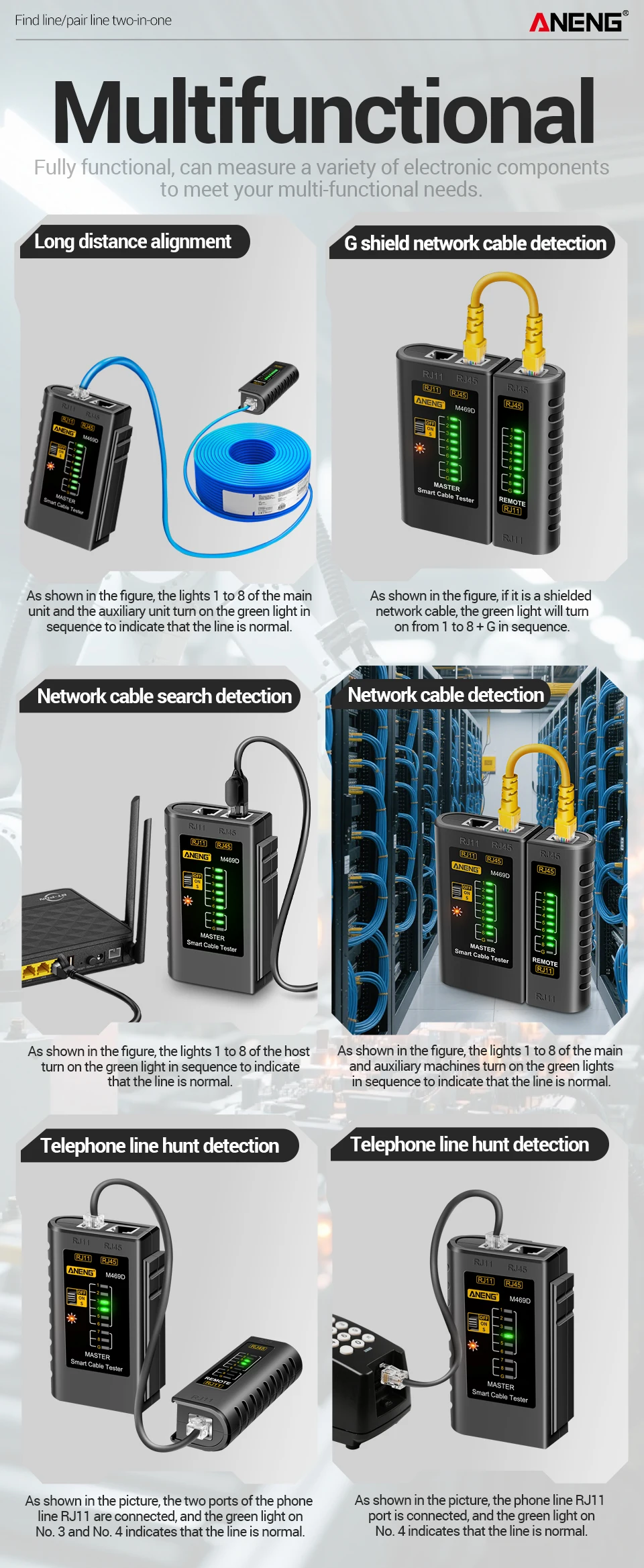

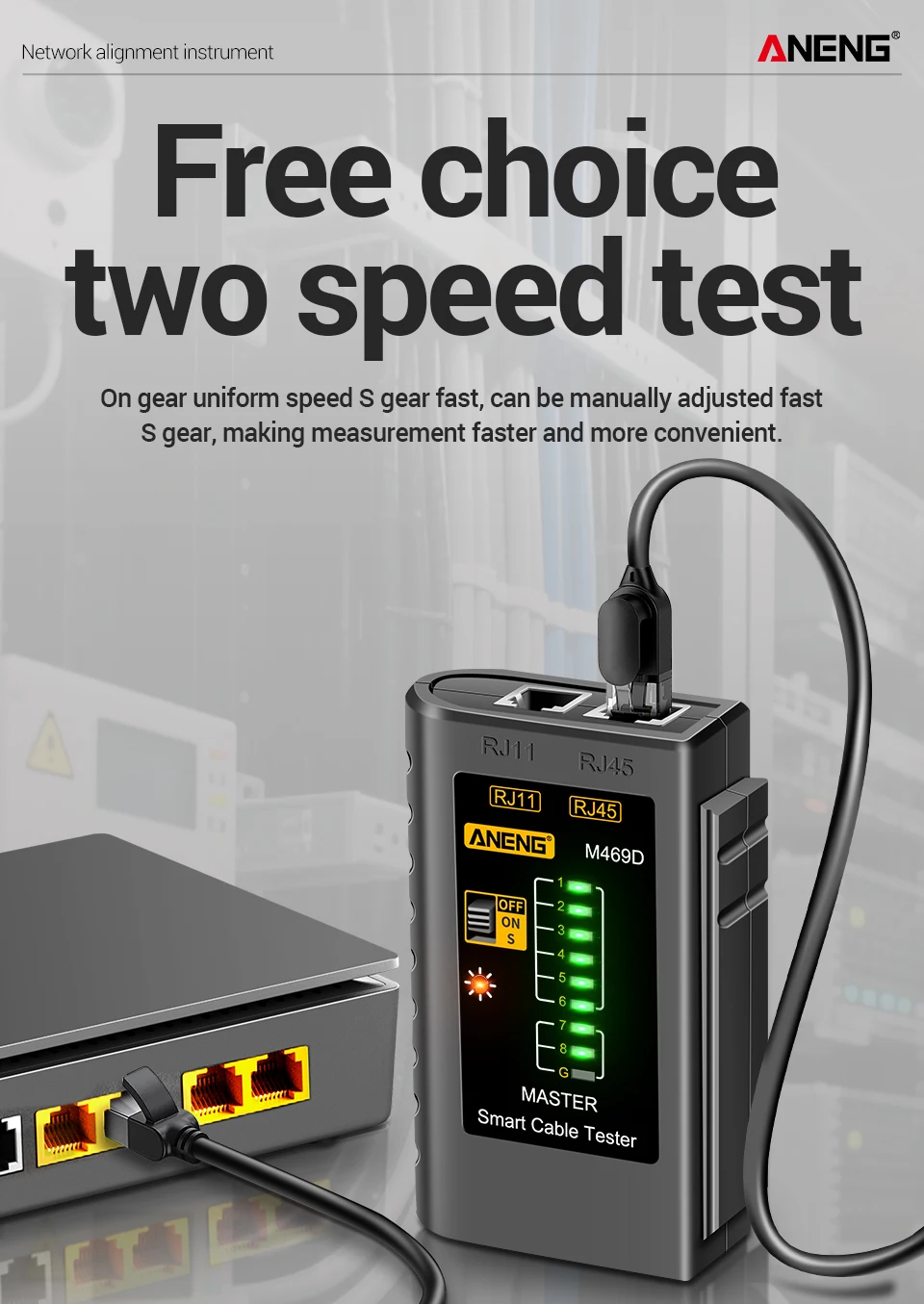

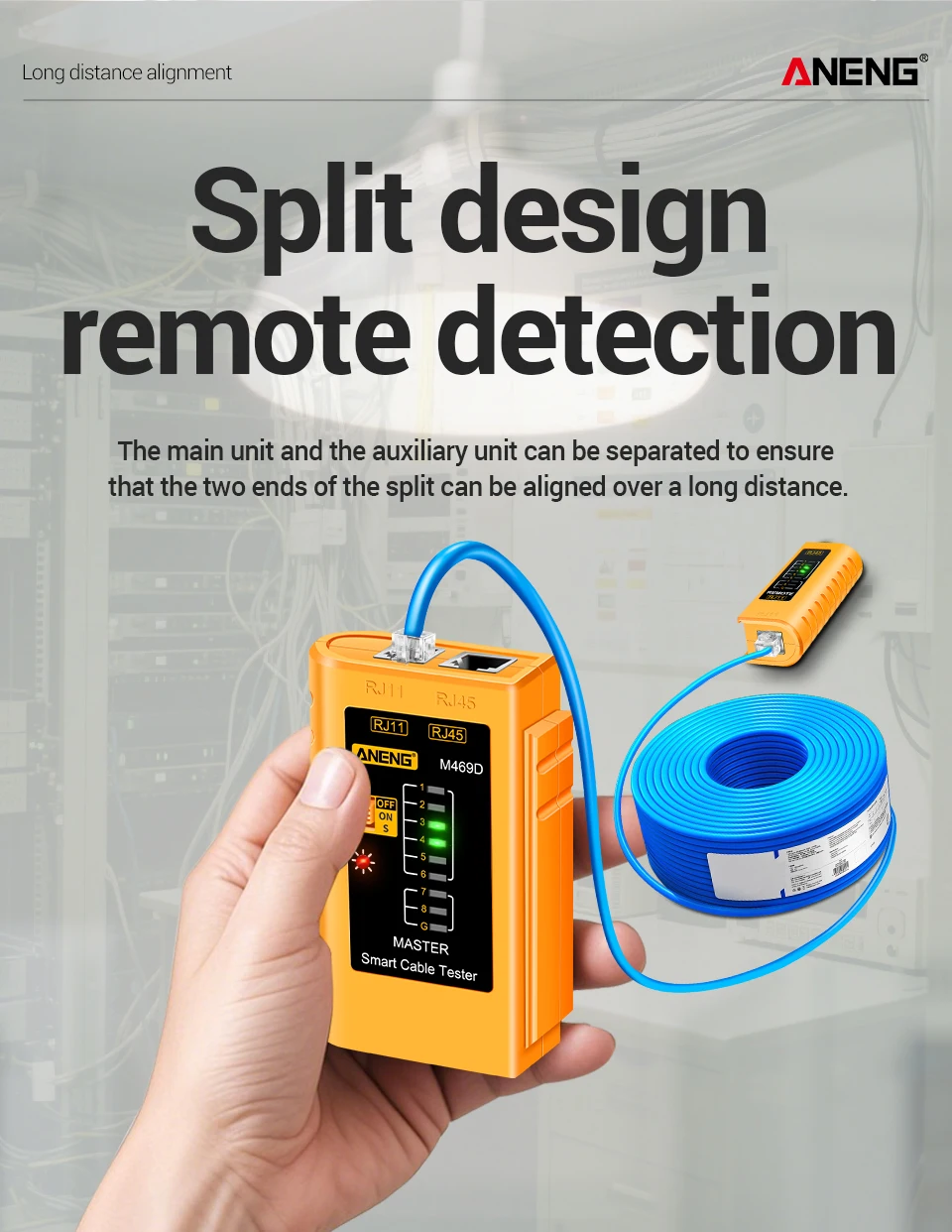

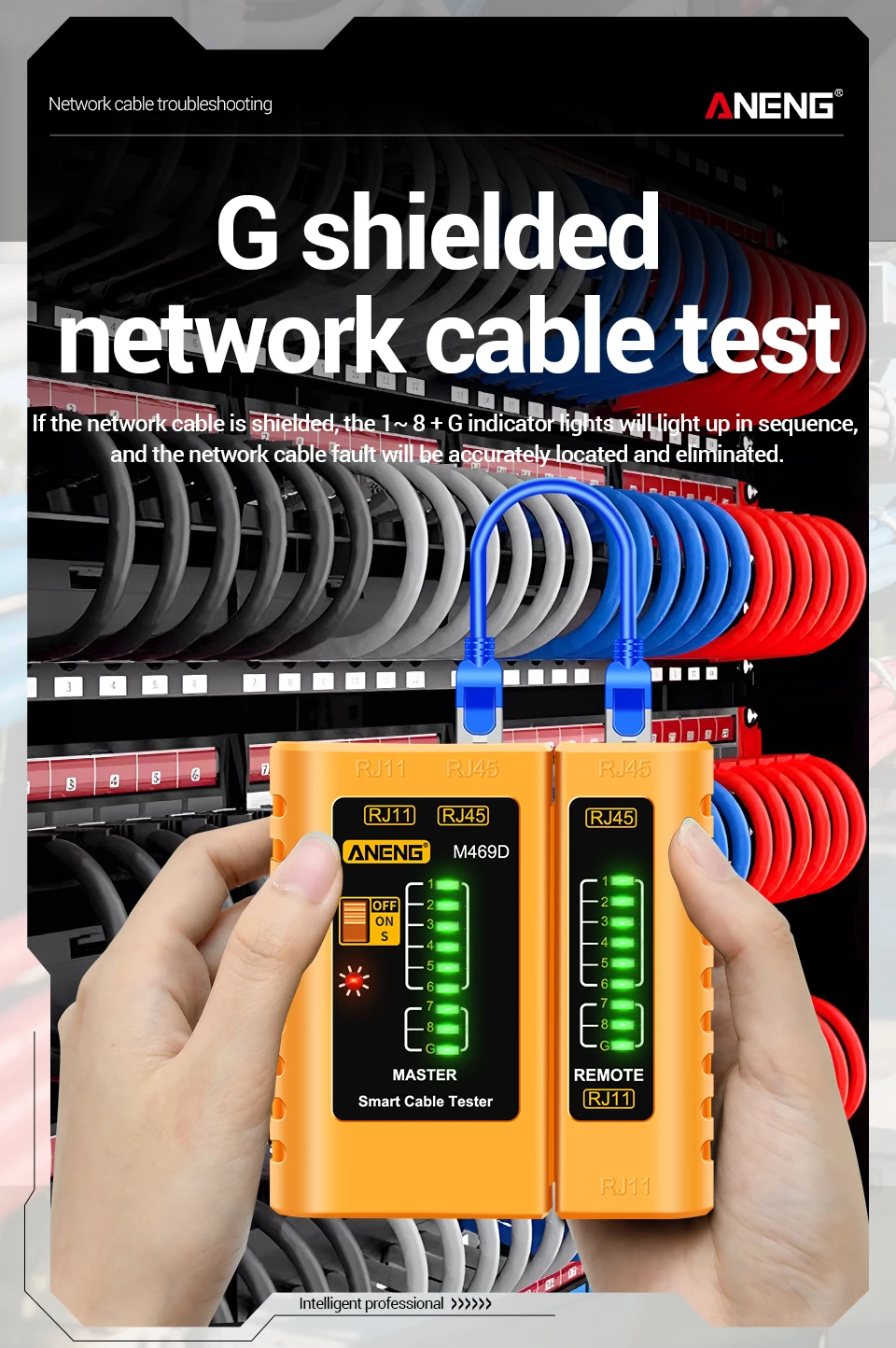

Test dei cavi a doppia torsione: Accendere l'alimentazione. (S indica la modalità automatica lenta, M la modalità manuale.) Inserire i cavi sia nel tester principale che nel tester remoto. Le spie del tester principale si accenderanno in sequenza da 1 a G.

Tester principale: 1-2-3-4-5-6-7-8-G
Tester remoto: 1-2-3-4-5-6-7-8-G RJ45
1-2-3-4-5-6 RJ11
Di seguito sono riportate le connessioni anomale:

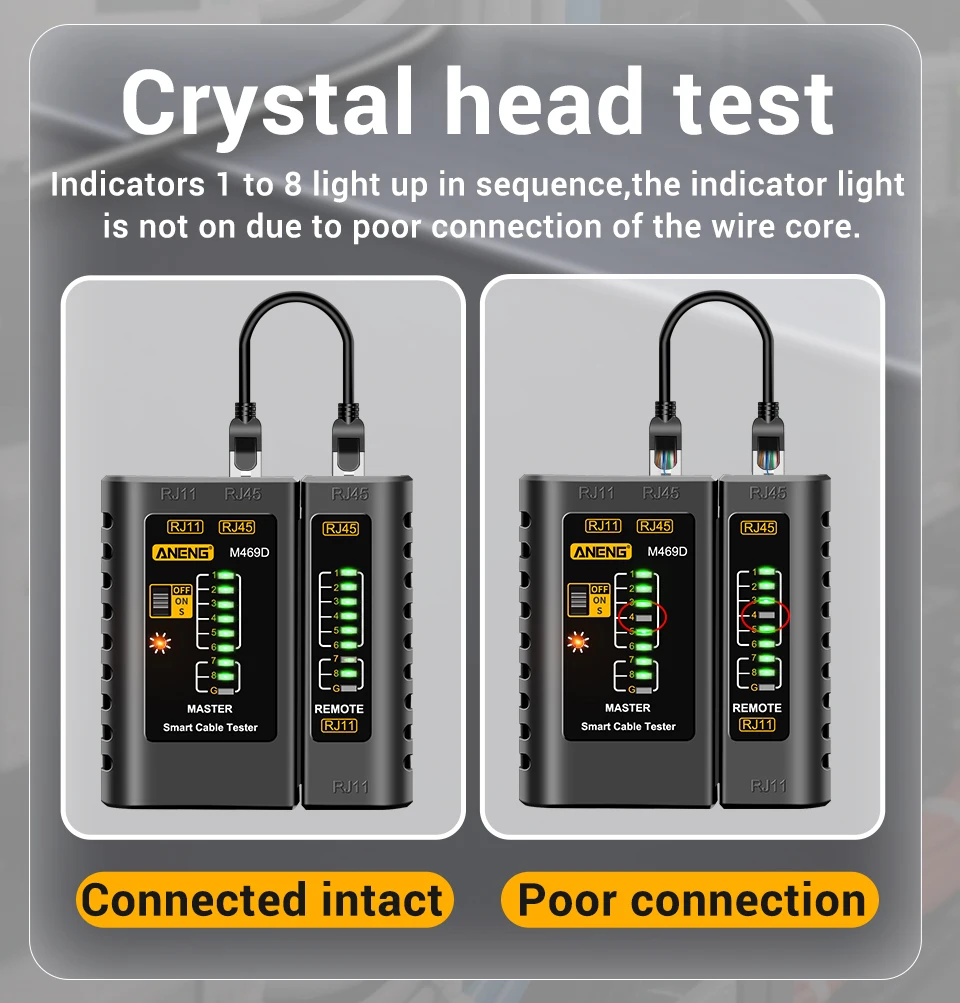

Se un cavo, ad esempio il cavo n. 3, è interrotto, le due spie n. 3 del tester principale e del tester remoto non si accenderanno.

Se più cavi non sono collegati, diverse spie non si accenderanno. Se sono collegati meno di due cavi, nessuna spia si accende.

Se due estremità di un cavo sono collegate in modo errato, ad esempio il n. 2 e il n. 4, il display visualizza:
Tester principale: 1-2-3-4-5-6-7-8-G
Tester remoto: 1-4-3-2-5-6-7-8-G
Se due cavi sono in cortocircuito, nessuna delle spie corrispondenti del tester remoto si accende, mentre il tester principale rimane invariato. Se tre cavi, inclusi tre, sono in cortocircuito, nessuna delle spie corrispondenti si accende.

Per testare pannelli di permutazione o prese a muro, al tester vengono collegati due cavi compatibili (RJ45).

Se si testano cavi dello stesso asse, la spia BNC si accende quando il cavo funziona correttamente.

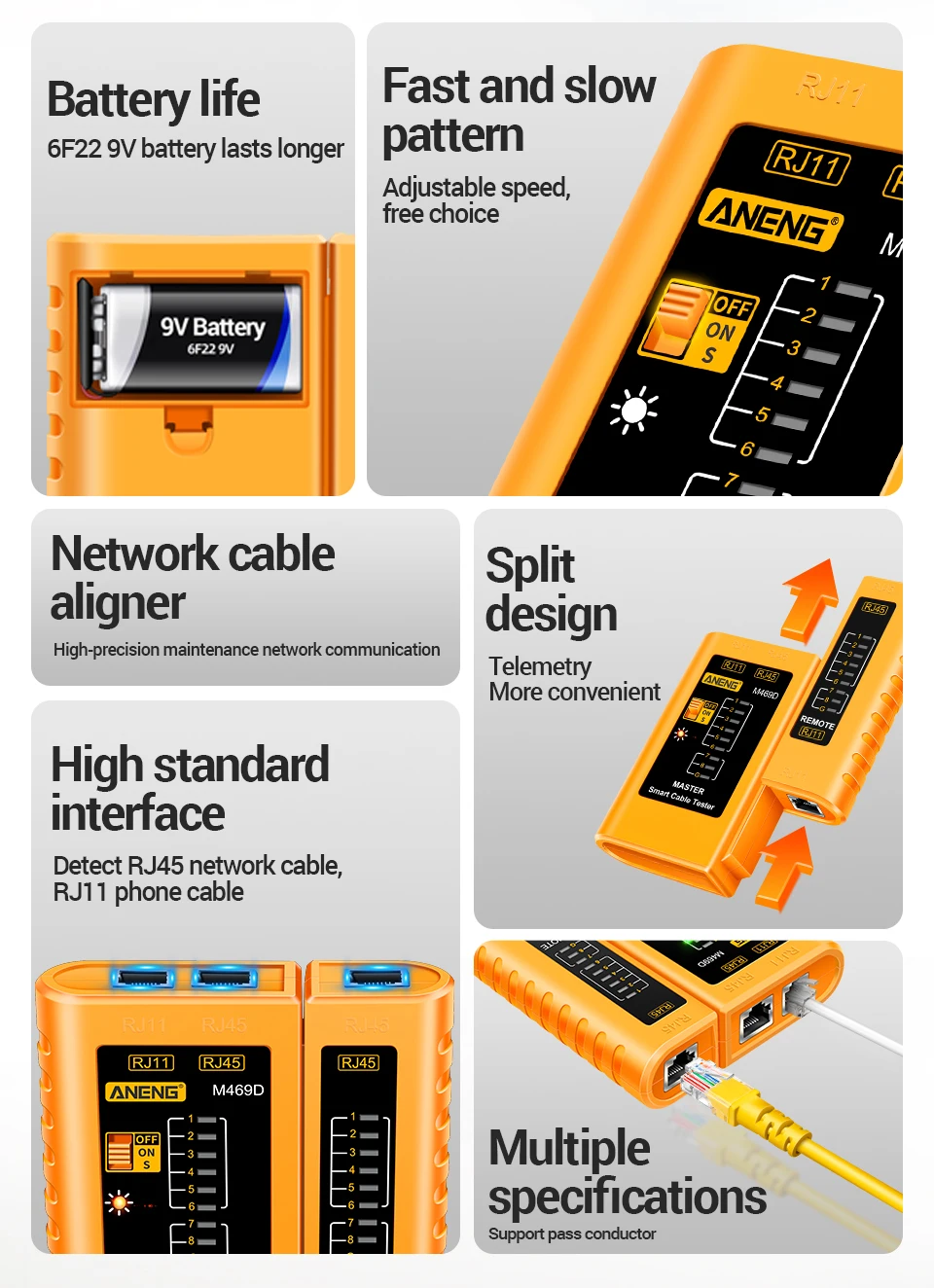

Questo tester utilizza una batteria da 9V. Si consiglia di sostituire la batteria in caso di luce debole (batteria non inclusa).
Colore: Nero, Giallo (a seconda della scelta)
